Silent Brick Single Drive / Drive / Drive Pro montieren

Rack-Schienen montieren

Rack-Schienen zerlegen

Die Rack-Schienen müssen zuerst in zwei Teile zerlegt werden. Hierzu gehen Sie wie folgt vor:

  • ➤ Ziehen Sie die innere Schiene aus der äußeren Schiene, bis der Entriegelungs-Hebel (32) zu sehen ist.

Abb.: Innere Rack-Schienen herausziehen

  • ➤ Betätigen Sie den Entriegelungs-Hebel (32).

  • ➤ Ziehen Sie die innere Schiene vollständig aus der äußeren Schiene.

Abb.: Entriegelungs-Hebel

Innere Rack-Schienen an das Drive montieren

Um die inneren Rack-Schienen an das Drive zu montieren, gehen Sie wie folgt vor:

  • ➤ Setzen Sie die innere Rack-Schiene so auf das seitliche Gehäuse des Drives, dass die Schraublöcher zur Schiene passen.

  • ➤ Befestigen Sie die Schienen auf beiden Seiten mit je einer der beiliegenden M4×4 Schrauben an dem Gehäuse.

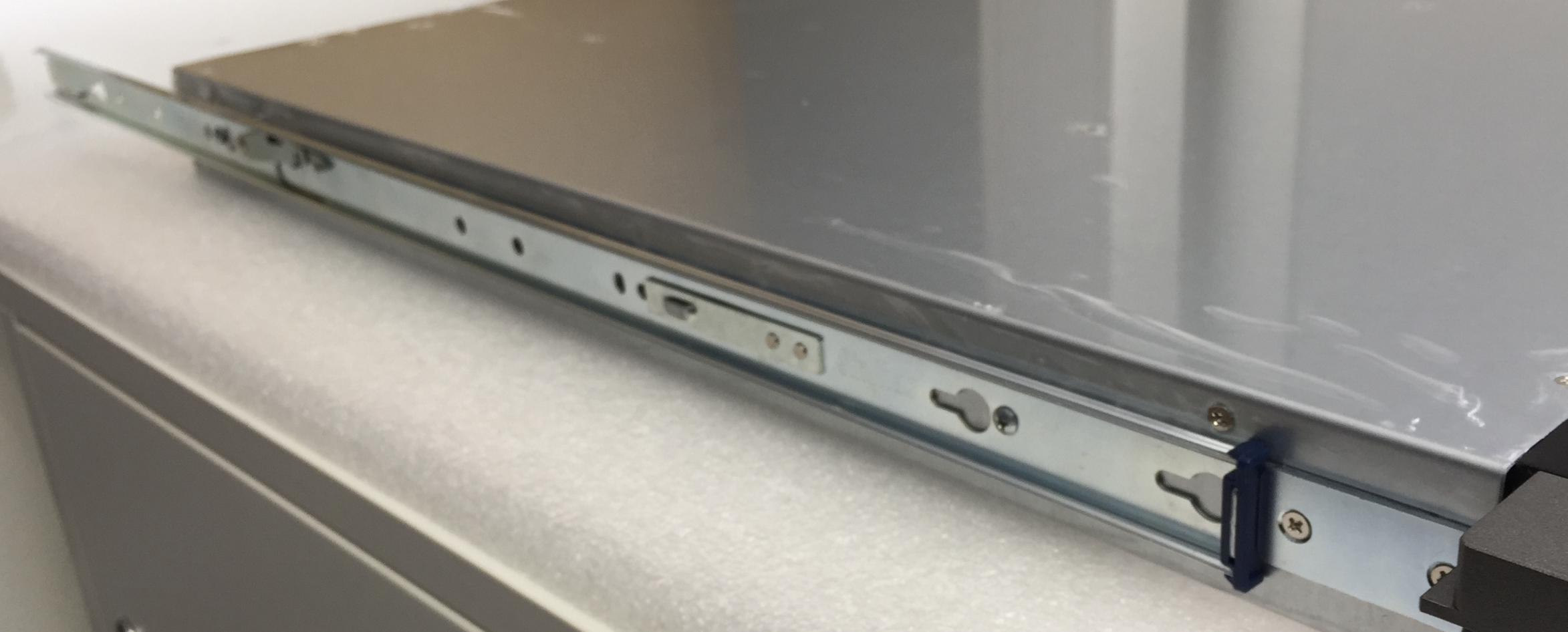

Abb. Rack-Schienen verschrauben

Äußere Rack-Schienen im Rack montieren

  • ➤ Um die äußeren Rack-Schienen im Rack zu montieren, gehen Sie wie folgt vor:

  • ➤ Schieben Sie den Sicherheitsmechanismus (33) der Schiene zurück.

  • ➤ Haken Sie die Schiene im Rack ein.

Abb.: Sicherheitsmechanismus

  • ➤ Lassen Sie den Sicherheitsmechanismus los.

  • ➤ Stellen Sie sicher, dass die rechteckigen Arretierungs-Bolzen korrekt in den Rack-Löchern verankert sind.

Abb.: Arretierungs-Bolzen

  • ➤ Verschrauben Sie die Rack-Schiene an der Frontseite des Racks mit dem Arretierungs-Zapfen.

Abb.: Arretierungs-Zapfen

  • ➤ Verschrauben Sie die Rack-Schiene an der Rückseite des Racks mit der Arretierungs-Schraube.

Abb.: Arretierungs-Schraube

Controller/Shelf in Rack einsetzen

Um einen Controller/ein Shelf in ein Rack einzusetzen, gehen Sie wie folgt vor:

  • ➤ Ziehen Sie die äußeren Rack-Schienen möglichst weit aus dem Rack.

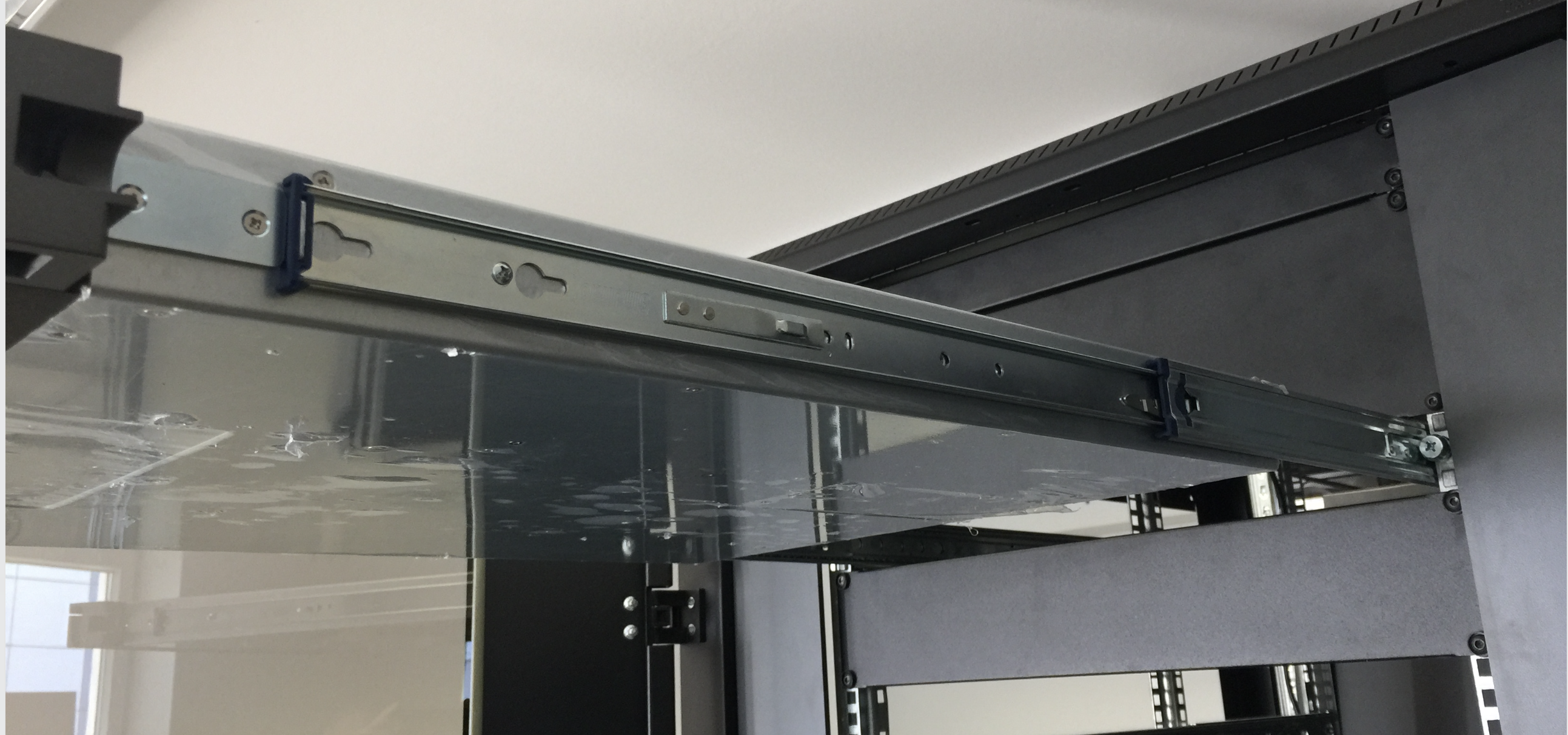

Abb.: Rack-Schienen herausziehen

  • ➤ Hängen Sie das Gerät so ein, dass die inneren Rack-Schienen in die äußeren Rack-Schienen gleiten.

  • ➤ Schieben Sie das Gerät in das Rack, bis es stoppt.

Abb.: Gerät einsetzen

  • ➤ Betätigen Sie den Entriegelungs-Hebel.

Abb. Entriegelungs-Hebel

  • ➤ Schieben Sie das Gerät in das Rack, bis die Arretierung einrastet.
