Silent Brick Controller X-Serie montieren

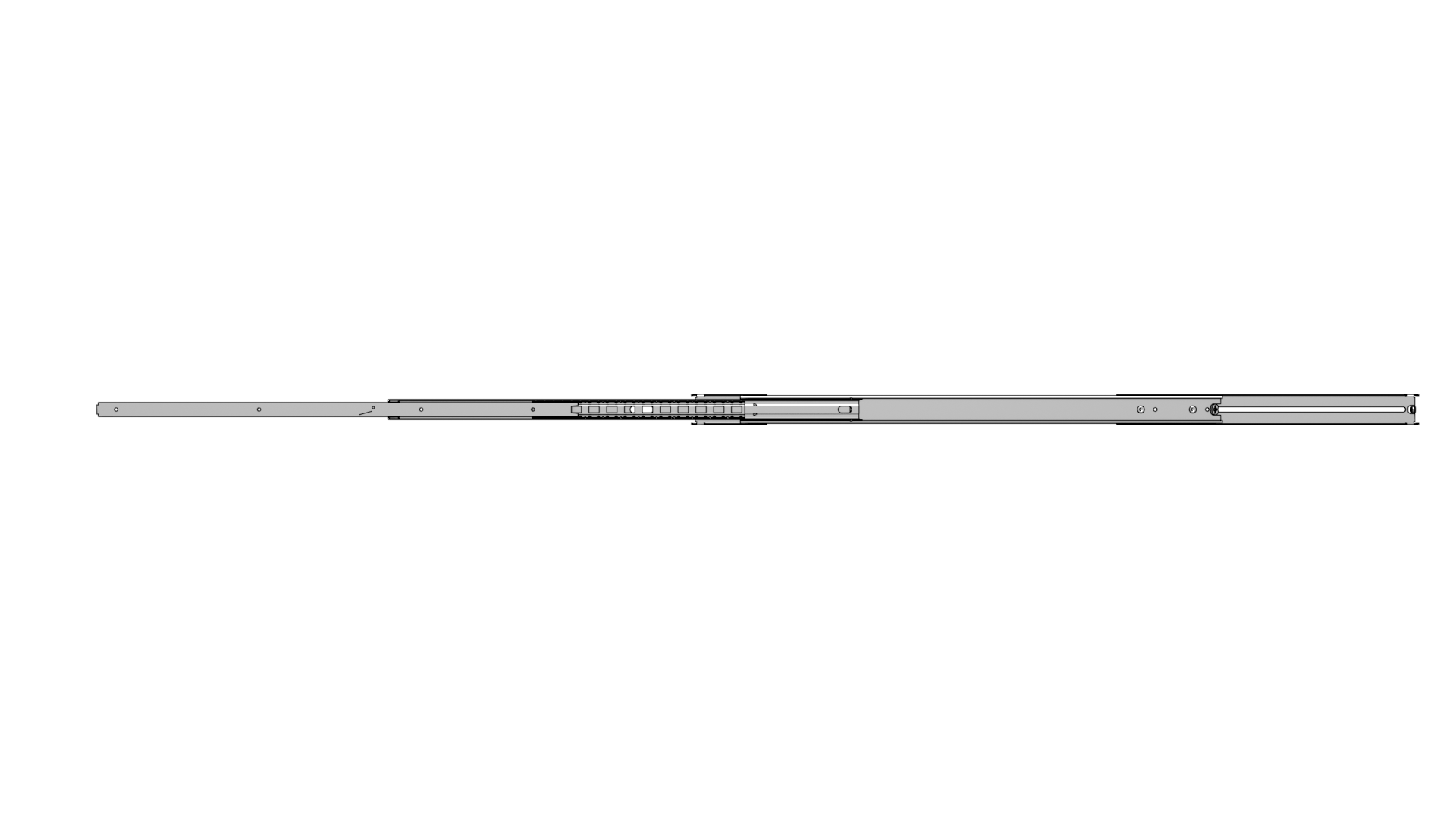

Rackschiene zerlegen

Die Rack-Schienen müssen zuerst in zwei Teile zerlegt werden. Hierzu gehen Sie wie folgt vor:

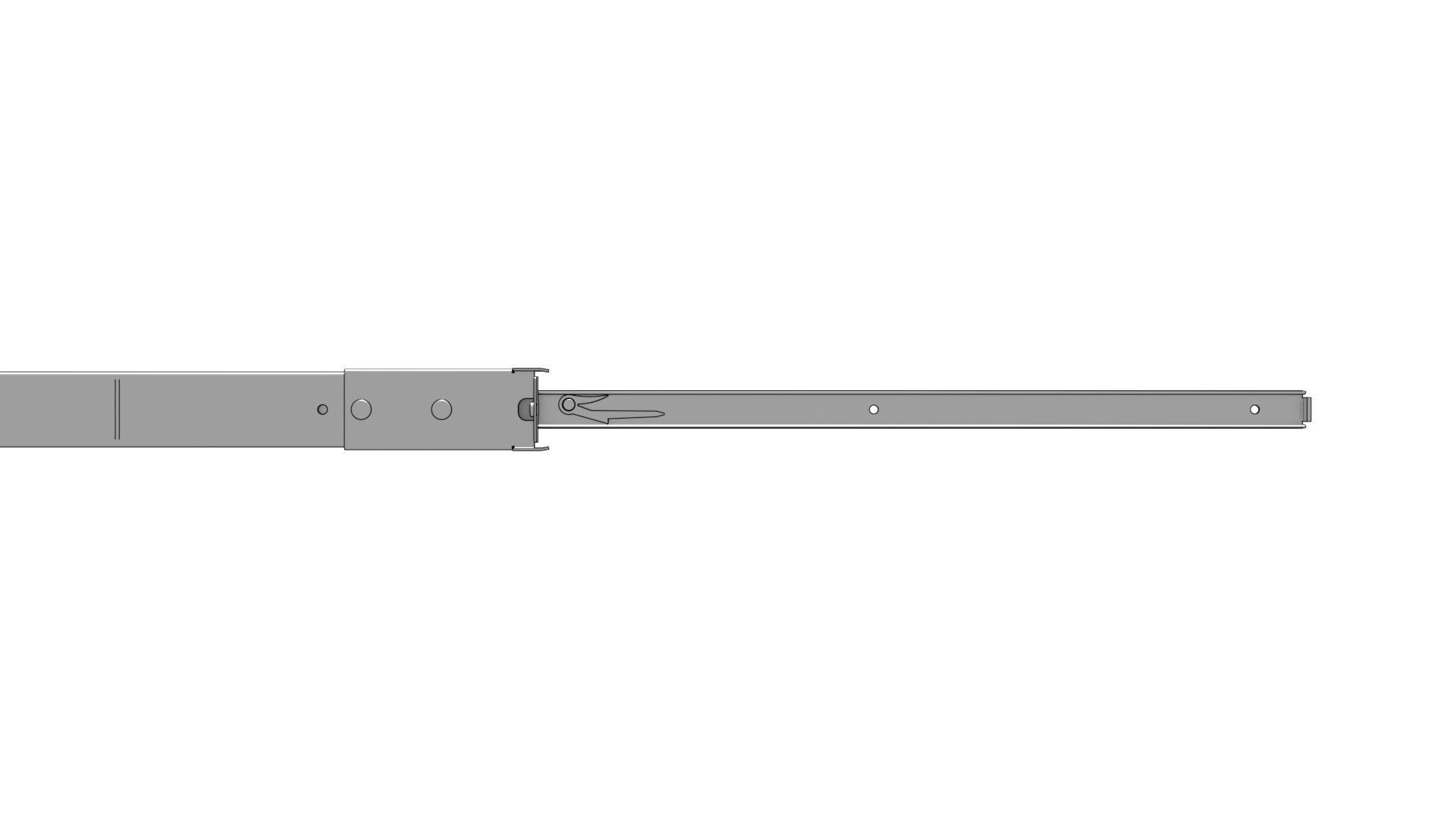

  • ➤ Ziehen Sie die innere Schiene aus der äußeren Schiene, bis der Entriegelungs-Hebel zu sehen ist.

  • ➤ Betätigen Sie den Entriegelungs-Hebel um die innere Schiene aus dem Schienensatz herausziehen zu können

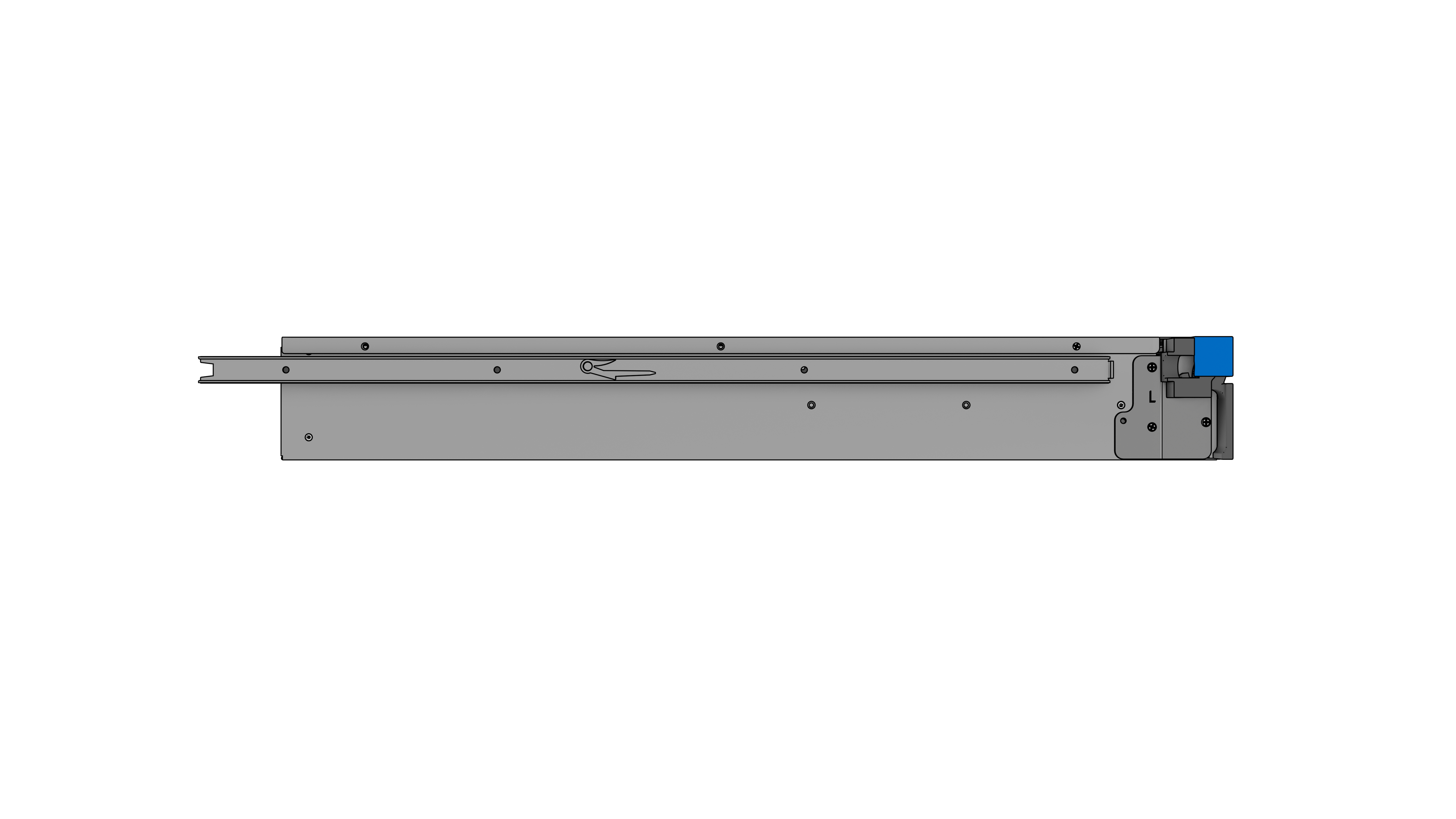

Innere Rackschiene am Controller montieren

  • ➤ Montieren Sie die innere Schiene mithilfe der beigelegten Schrauben beidseitig am Silent Brick Controller Pro

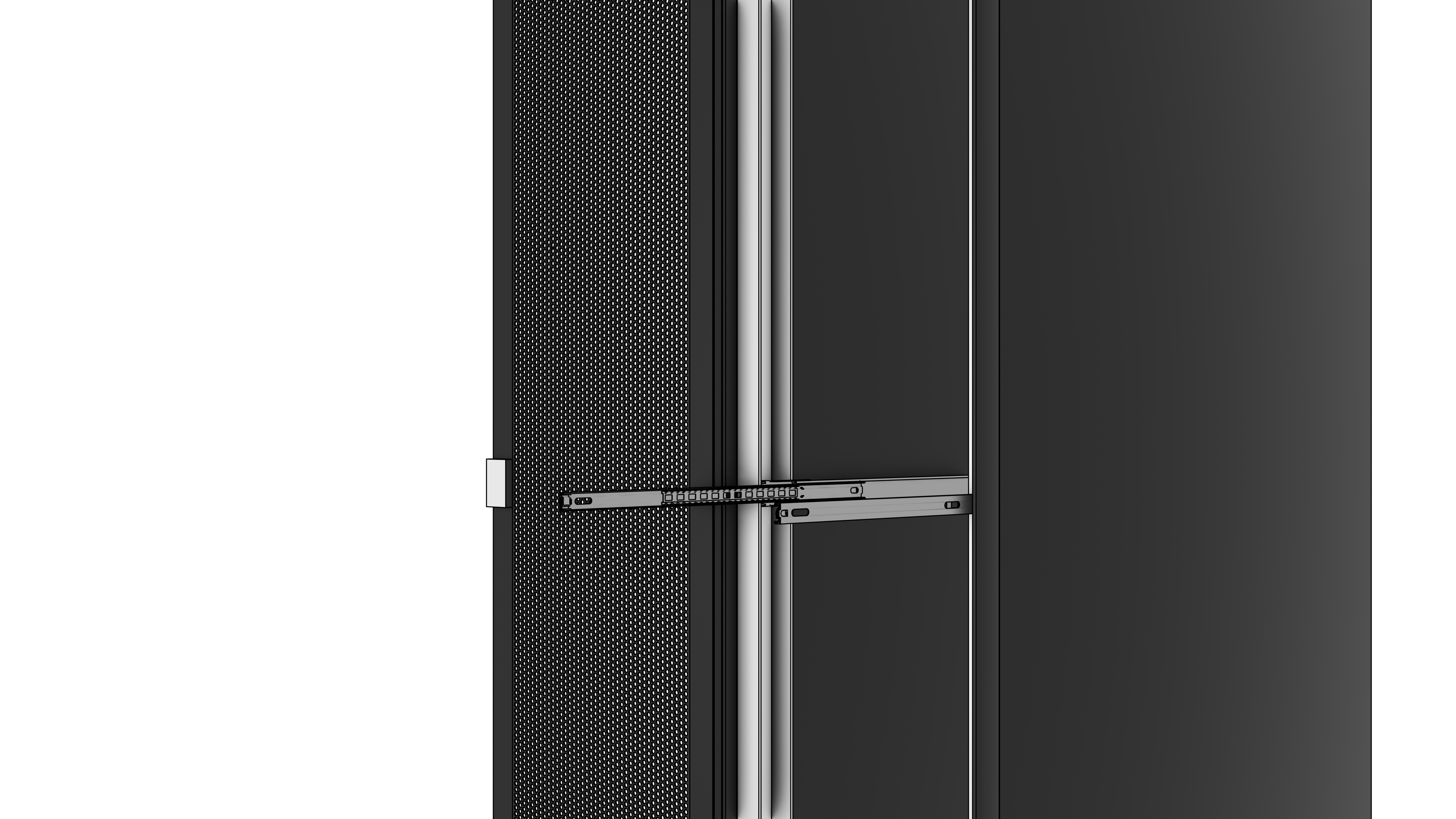

Äußere Rackschiene im Rack montieren

  • ➤ Montieren Sie die äußeren Schienen mithilfe der beigelegten Schrauben im Rack.

  • ➤ Beachten Sie, dass die Arretierungs-Bolzen an der Vorderseite des Racks verwendet werden müssen. Diese dienen später der Arretierung des Silent Brick Controller Pro im Rack.

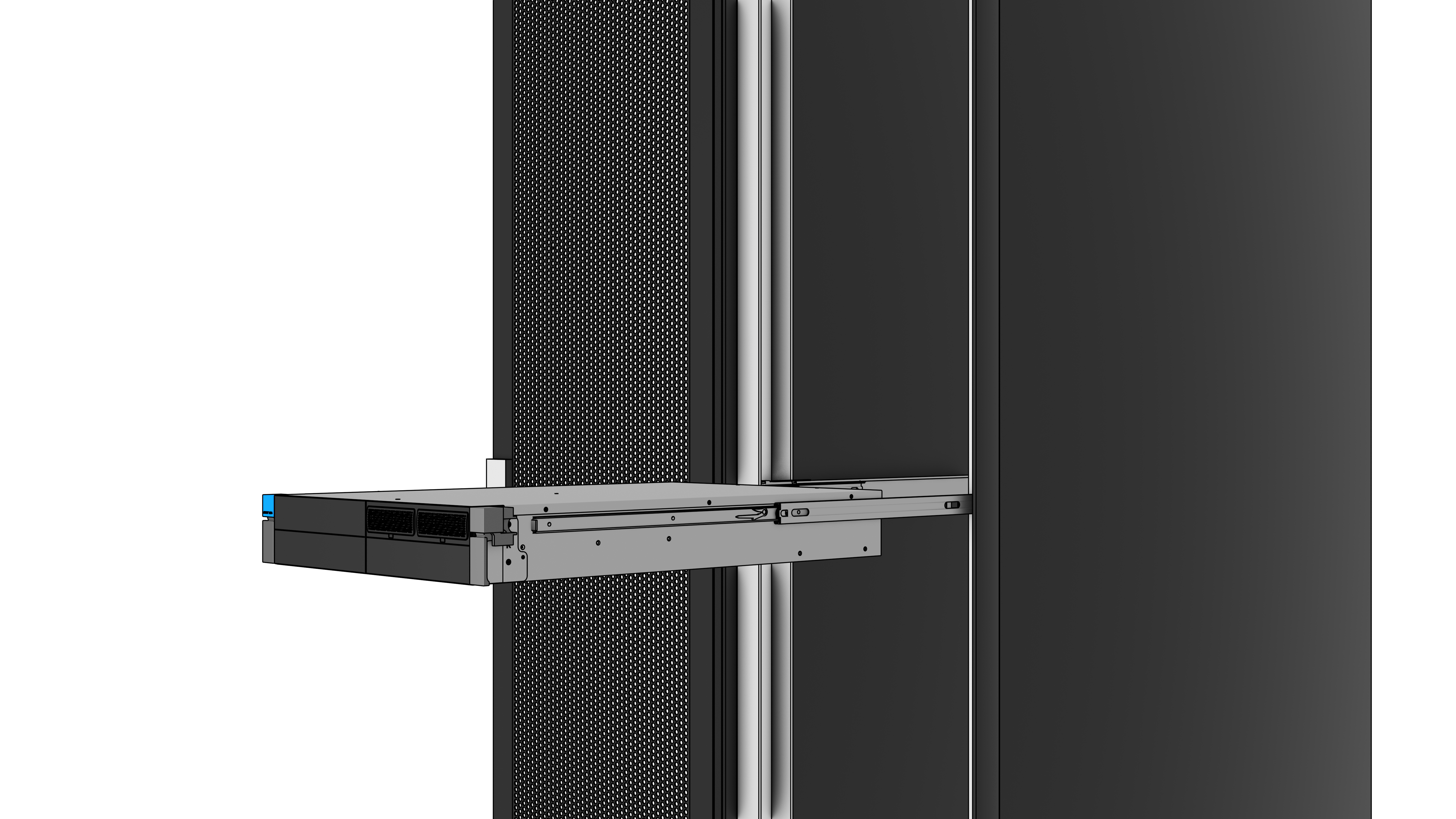

Controller einsetzen

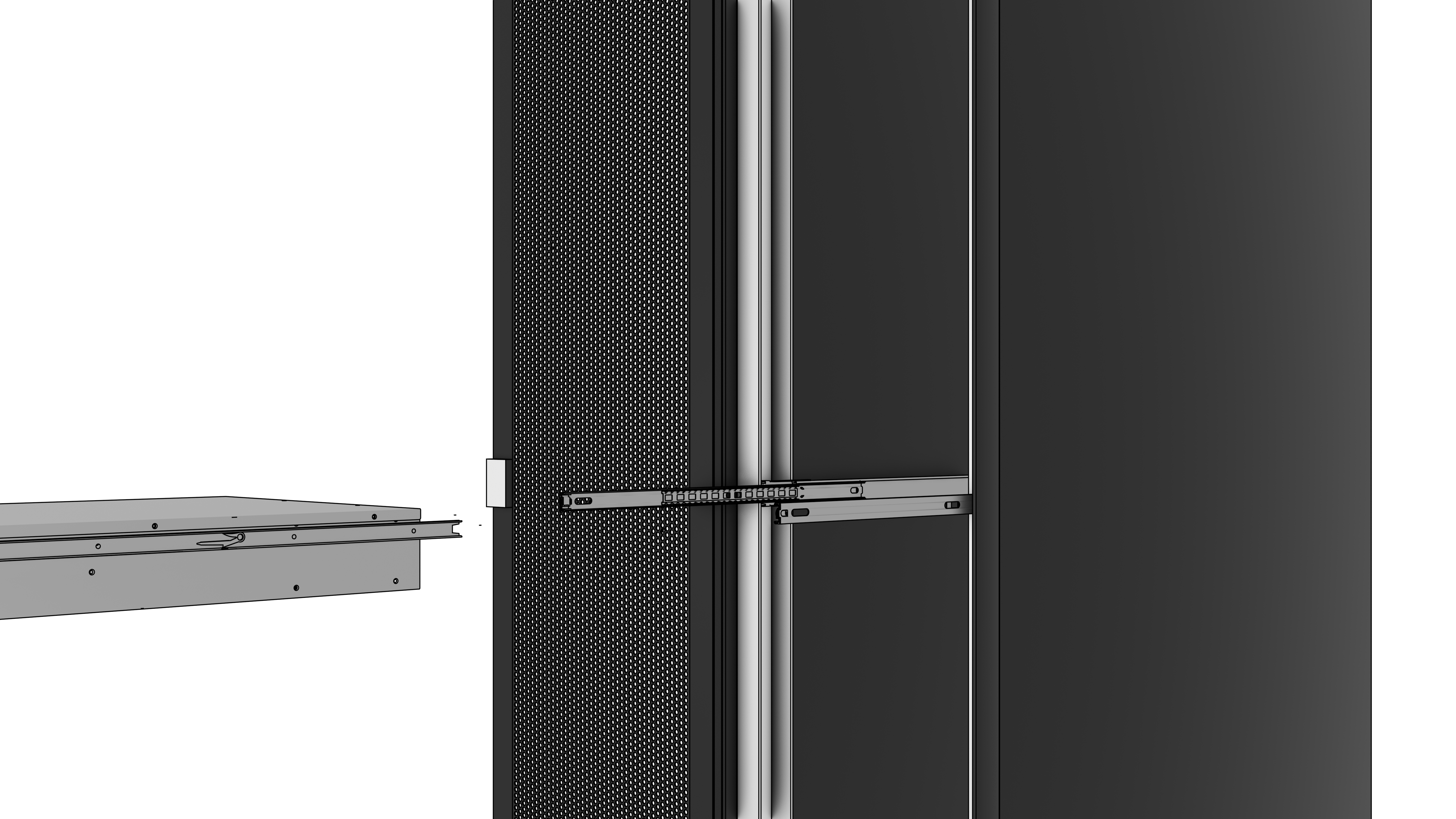

  • ➤ Führen Sie nun den Controller mit den seitlich montierten Schienen in die Führung ein.

  • ➤ Nach vollständigem Einschieben des Controllers rasten sowohl die Führungsschienen als auch die Verriegelung des Controllers auf dem Arretierungs-Bolzen ein.
