Datenträger austauschen - Silent Brick Pro

Gefahr von Sachschaden durch unsachgemäße Handhabung NVMe Module können durch elektrostatische Entladung (ESD) beschädigt oder zerstört werden.

  • Um einen Silent Brick Pro auszuwerfen, muss eine der folgenden Voraussetzungen erfüllt sein:

  • Der Silent Brick Pro ist ungenutzt und nicht zugewiesen.

  • Der Silent Brick Pro wird nicht genutzt und wurde von der angebundenen Software in den „Export-Slot” gelegt.

  • Der Silent Brick Pro wird nicht genutzt und wurde über die Konfigurations-Oberfläche auf „Unlock for Eject” gesetzt.

Um eine Festplatte auszutauschen, gehen Sie wie folgt vor:

  • ➤ Werfen Sie den Silent Brick Pro aus dem System aus. Nutzen Sie hierzu die Schaltfläche “Eject” im Context Menü des entsprechenden Silent Brick Pro.

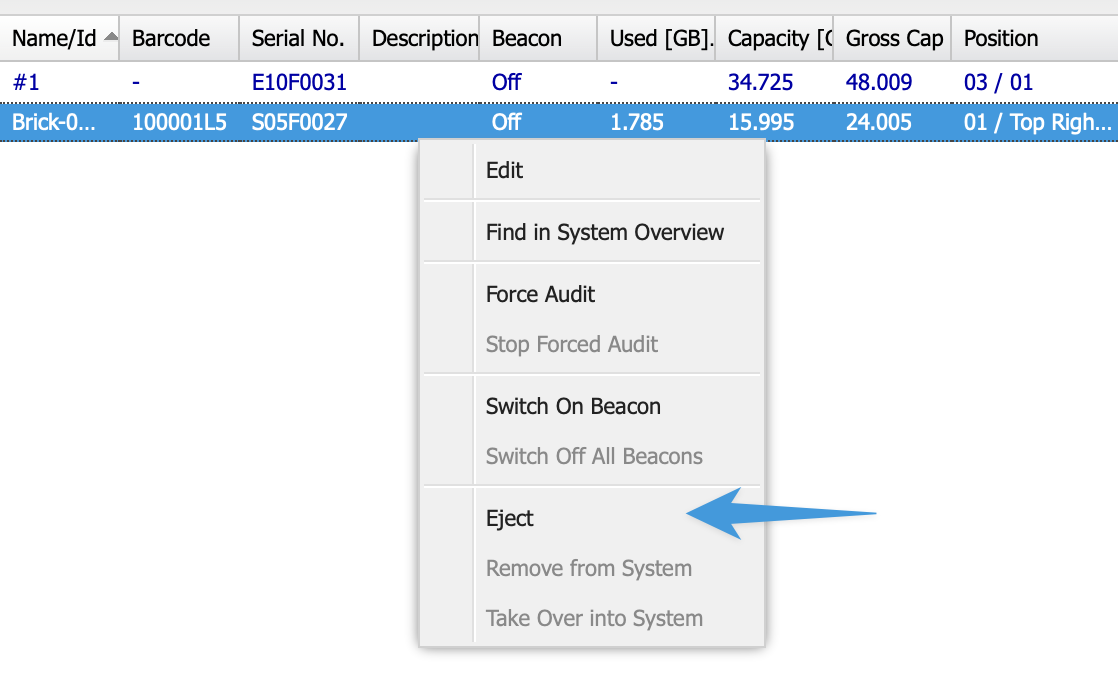

Abb.: Eject Funktion im Contextmenü des Silent Bricks

  • ➤ Der Brick fährt automatisch einige Zentimeter aus dem Controller heraus.

  • ➤ Greifen Sie den Brick und ziehen Sie ihn vollständig aus dem Controller heraus.

Beachten Sie, dass der Silent Brick Pro Auswurfmechanismus so lange in der Auswurfposition verharrt, bis der Silent Brick Pro entnommen wurde. Erst anschließend kann er wieder eingeführt werden.


Abb.: Ausgefahrener Brick

  • ➤ Setzen Sie das Öffnungstool passgenau auf die Oberseite des Silent Brick Pro.

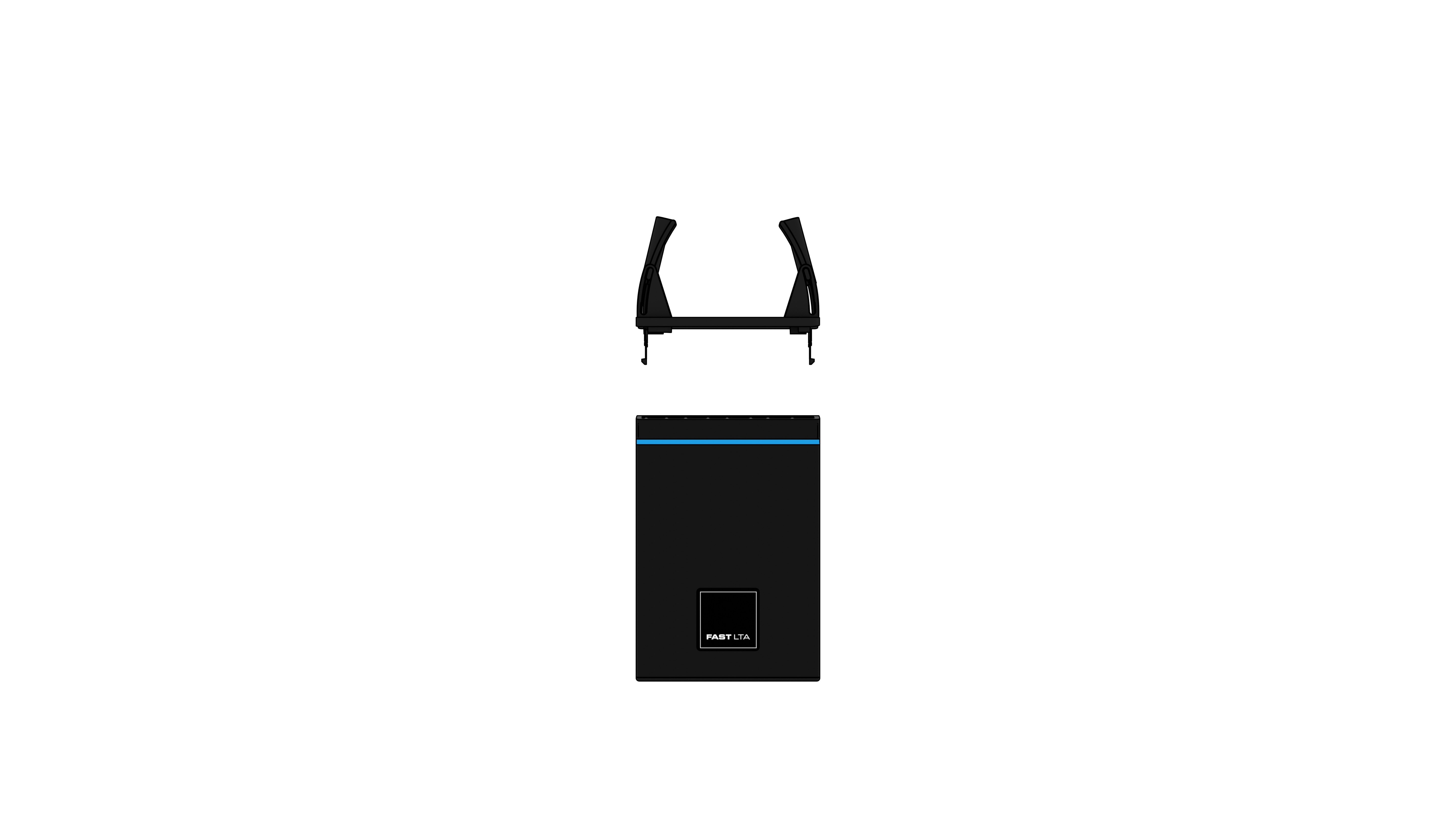

Abb.: Öffnungstool aufsetzen

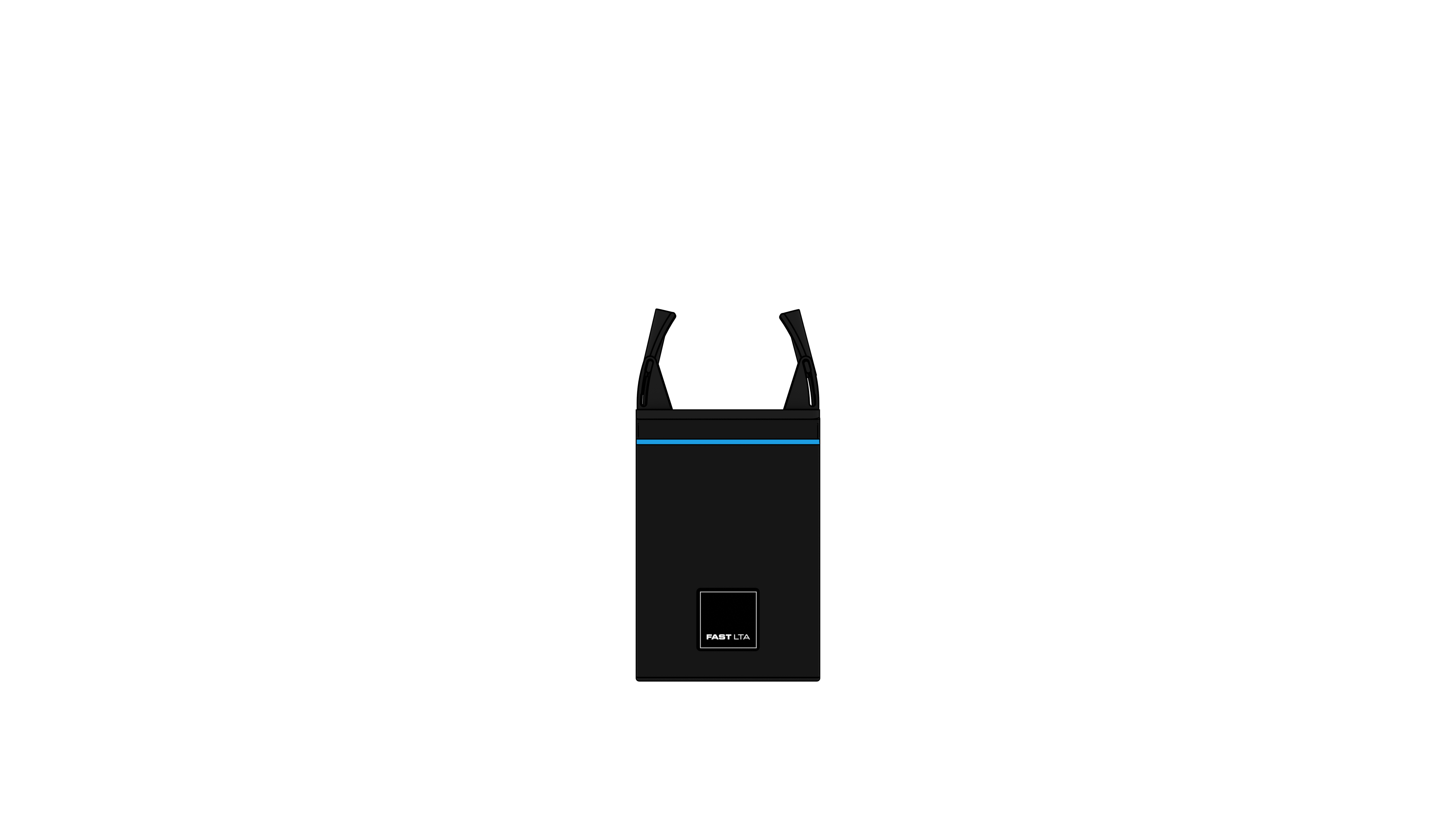

Abb.: Aufgesetztes Öffnungstool

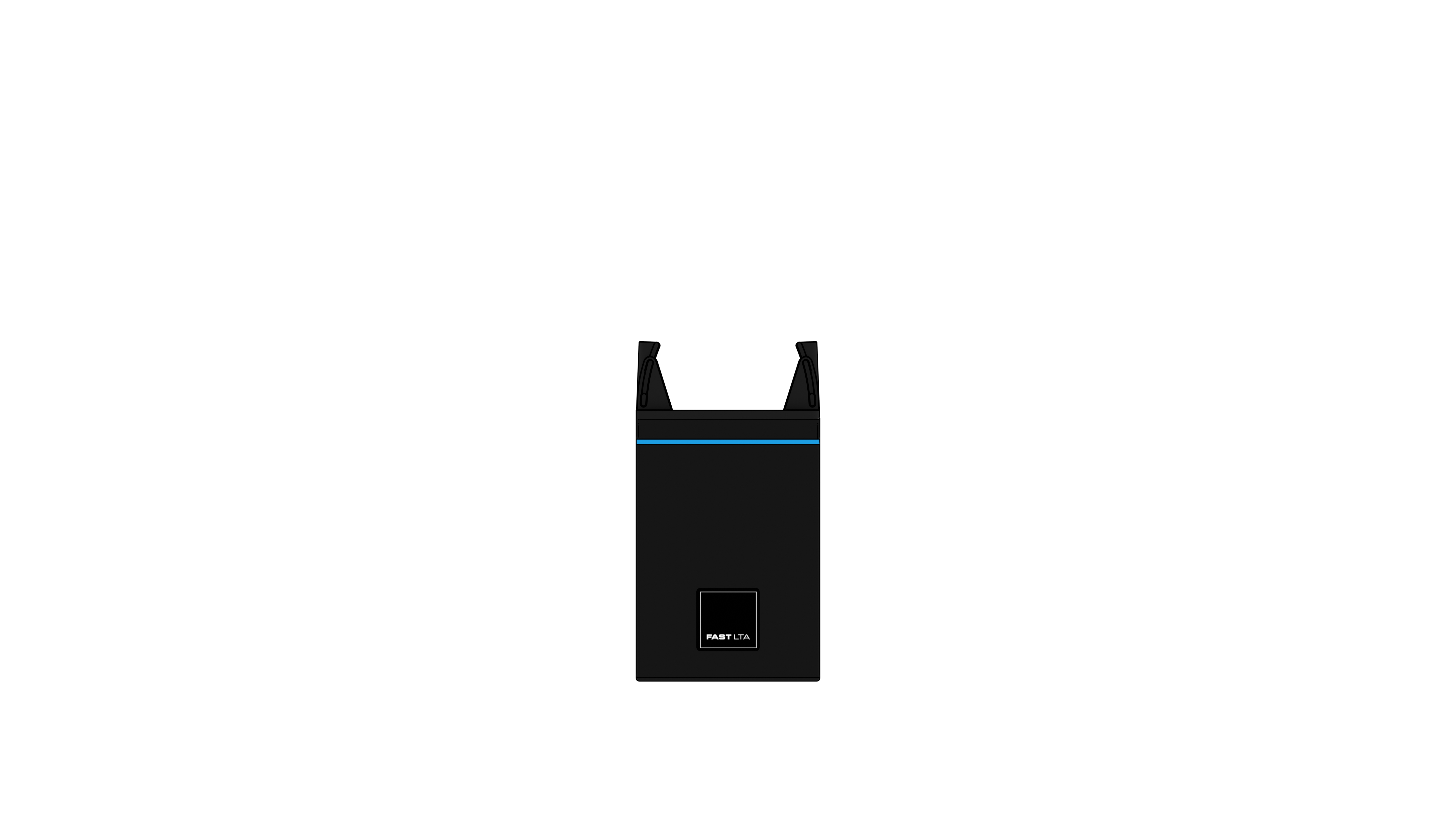

  • ➤ Schieben Sie die Bügel des Tools nach unten, um die Verriegelung des Deckels zu lösen.

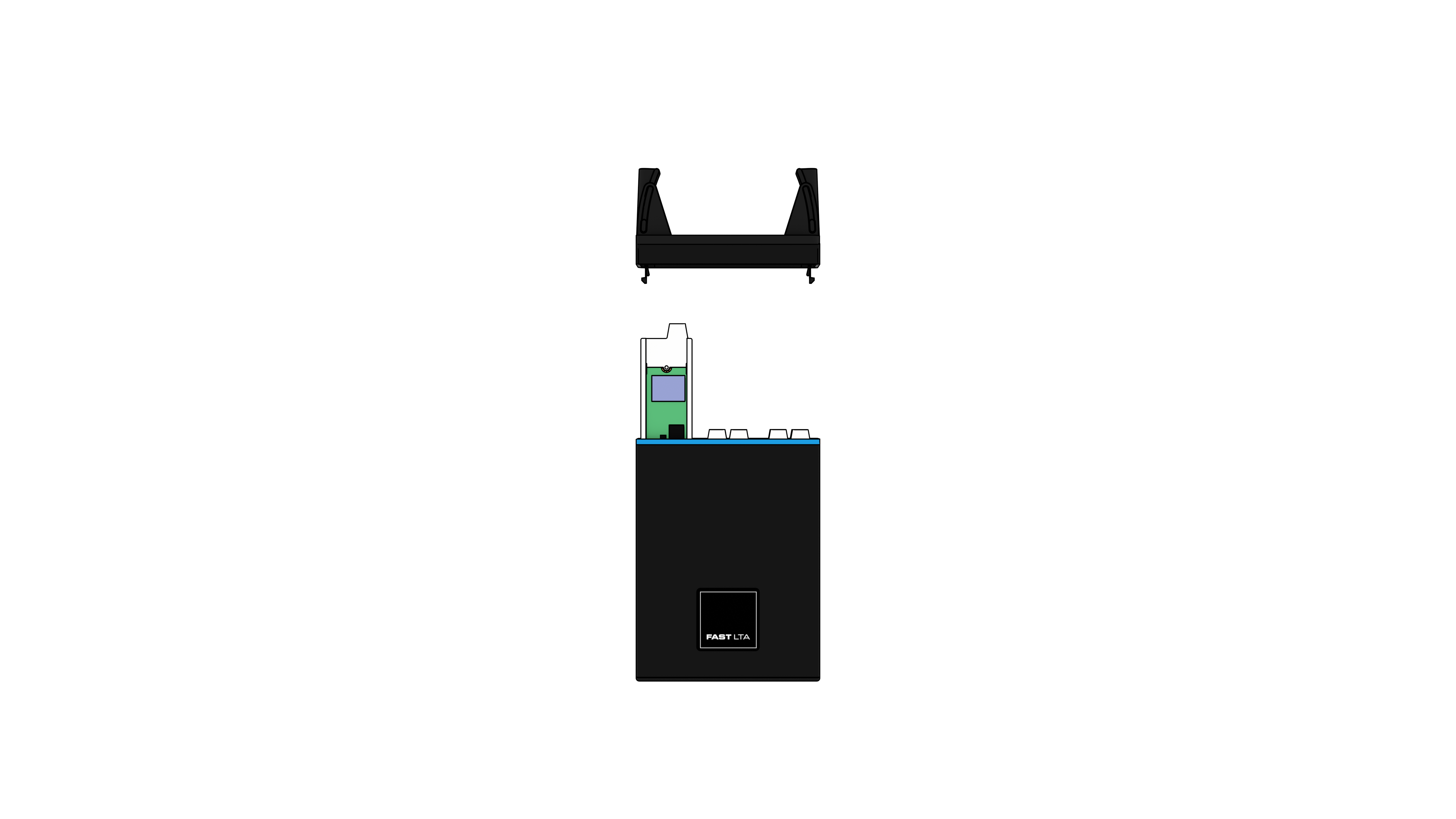

  • ➤ Heben sie den Deckel mithilfe des Tools ab.

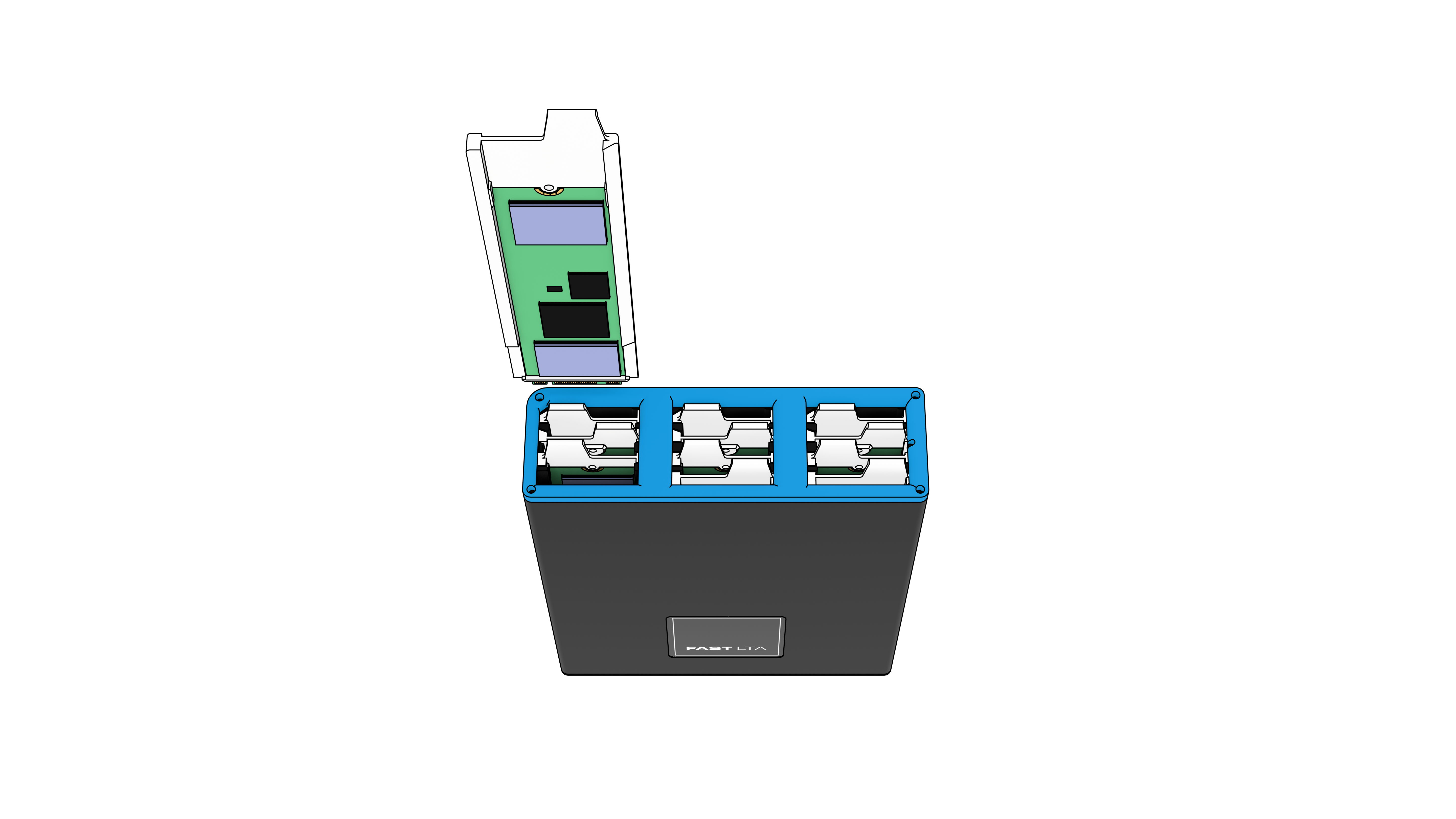

  • ➤ Ziehen Sie die NVMe Platte aus ihrem Steckplatz und tauschen diese durch eine neue.


  • ➤ Verschließen Sie die den Silent Brick Pro mithilfe der Kappe in umgekehrter Reihenfolge

  • ➤ Schieben Sie den Brick in den Steckplatz des Controllers, bis er fühlbar einrastet und bündig abschließt.
