Der Silent Brick Controller X-Serie
Das Gerät darf nur von Fachpersonal geöffnet werden
Das Gerät muss mit einer Steckdose mit Erdkontakt verbunden werden.
Sorgen Sie für einen leichten Zugang zu den Steckdosen.
Vorsicht, Stromschlaggefahr: Zur Trennung der Stromversorgung, müssen alle Stromquellen getrennt werden, um die Gefahr eines Stromschlags zu vermeiden.
Vorsicht, Stromschlaggefahr
Der Silent Brick Controller X-Serie ist die Basiseinheit. Der Controller beinhaltet die Steuerungseinheit für das Silent Brick System, bis zu 8 Steckplätze (13) für Silent Brick Pro Storage-Container, sowie zwei Netzteile (16) zur Energieversorgung.
An den unteren Ecken der Frontseite des Geräts befinden sich die Arretierungs-Hebel (14). Mit diesen Hebeln kann die Verankerung zwischen dem Gerät und den Rack-Schienen gelöst werden.

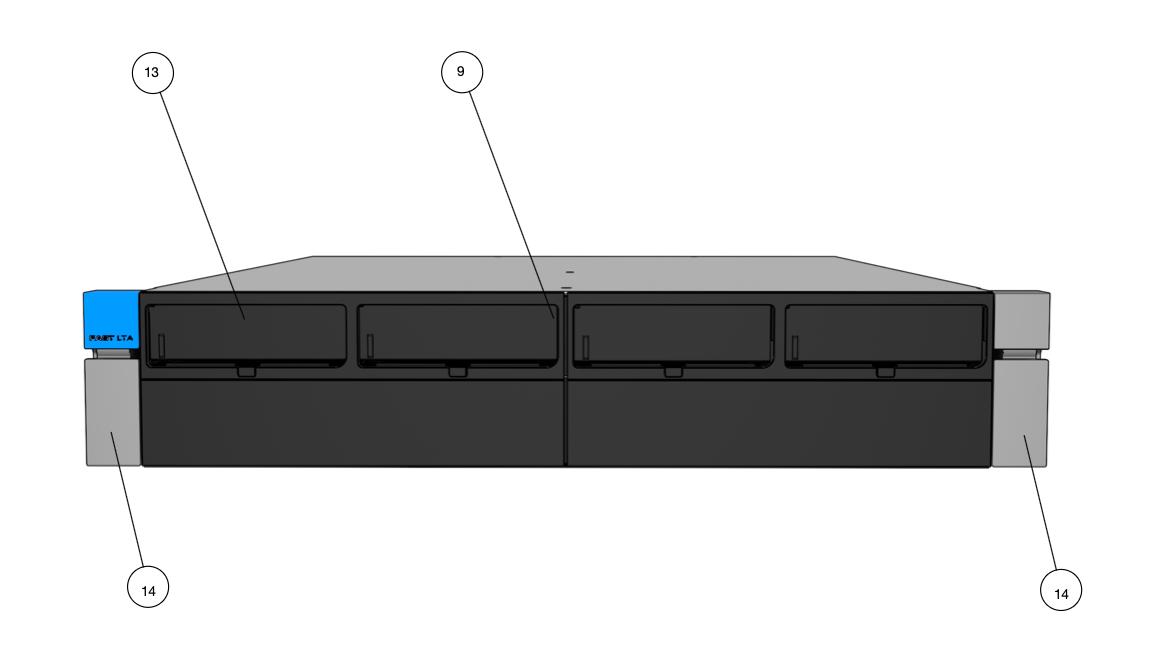

Abb.: Silent Brick Controller X-Serie, Frontseite
Nr. | Bezeichnung |
9 | Betriebszustand-Anzeige Silent Brick Slot |
13 | Steckplätze für Silent Bricks |
14 | Arretierungs-Hebel |

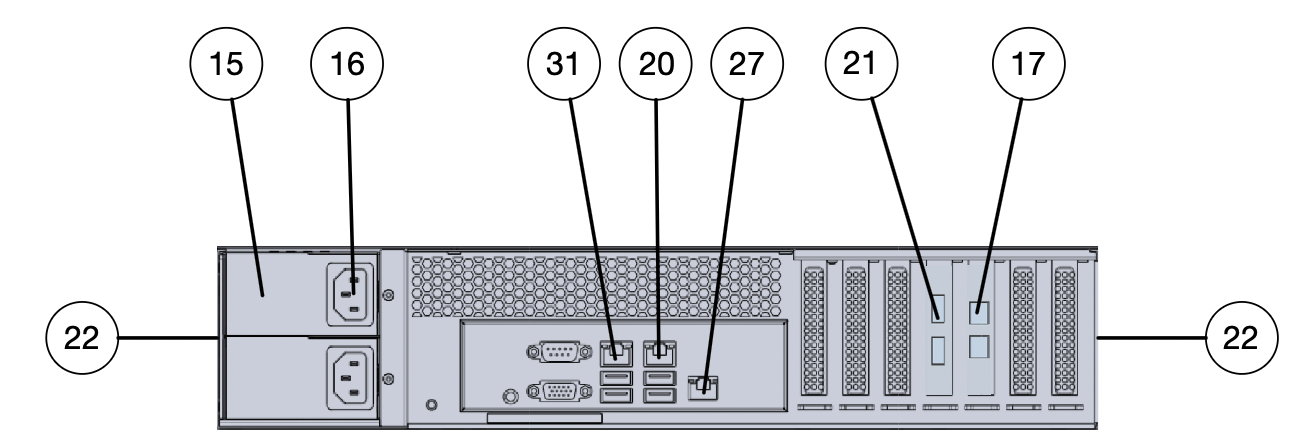

Abb.: Silent Brick Controller X-Serie, Rückseite
Nr. | Bezeichnung |
16 | Netzteil |
17 | SAS-Anschlüsse für den Anschluß von Erweiterungen (SFF-8644) |
20 | Managementanschluß (1Gbit Ethernet RJ45) |
21 | Datenanschlüsse je nach Ausstattungsvariante |
22 | Rack-Schienen |
27 | IPMI-Anschluss (1GB Ethernet RJ45, unabhängiges Webinterface zur Hardware-Überwachung) |
28 | Lüfter |
29 | Power |
31 | Last Resort Interface |
