Der Controller der G-Serie

Das Gerät darf nur von Fachpersonal geöffnet werden

Das Gerät muss mit einer Steckdose mit Erdkontakt verbunden werden.

Sorgen Sie für einen leichten Zugang zu den Steckdosen.

Vorsicht, Stromschlaggefahr: Zur Trennung der Stromversorgung, müssen alle Stromquellen getrennt werden, um die Gefahr eines Stromschlags zu vermeiden.

Block Image

Vorsicht, Stromschlaggefahr

Block Image

Der Controller ist die Basiseinheit der Silent Brick Library. Der Controller beinhaltet die Steuerungseinheit (12) für die Silent Brick Library, fünf Steckplätze (13) für Silent Brick Storage-Container, sowie zwei Netzteile (16) zur Energieversorgung.

An der Frontseite des Geräts befinden sich in der oberen linken Ecke drei Leuchtdioden (10). Diese zeigen den Status des Geräts wie folgt an:

  • Grün: Das System ist aktiv.

  • Gelb: Das System befindet sich im Standby-Modus.

  • Rot: Das System hat einen Fehler festgestellt (Diese LED leuchtet zusätzlich zum Betriebszustand).

In der oberen linken Ecke der Steuerungseinheit befindet sich ein ePaper-Display (11). Dieses beinhaltet die folgenden Informationen zu der Silent Brick Library:

  • IPv4 Adresse,

  • IPv6 Adresse oder IPv4 Adresse des Datennetzes bei Netztrennung,

  • Name,

  • Version,

  • Speicherkapazität,

  • Status,

  • QR-Code.

An den unteren Ecken der Frontseite des Geräts befinden sich die Arretierungs-Hebel (14). Mit diesen Hebeln kann die Verankerung zwischen dem Gerät und den Rack-Schienen gelöst werden.

Block Image

Abb.: Controller Übersicht

Block Image

Abb.: Controller Frontseite

Nr.

Bezeichnung

10

Betriebszustand-Anzeige

11

ePaper-Display

12

Steuerungseinheit

13

Steckplätze für Silent Bricks

14

Arretierungs-Hebel

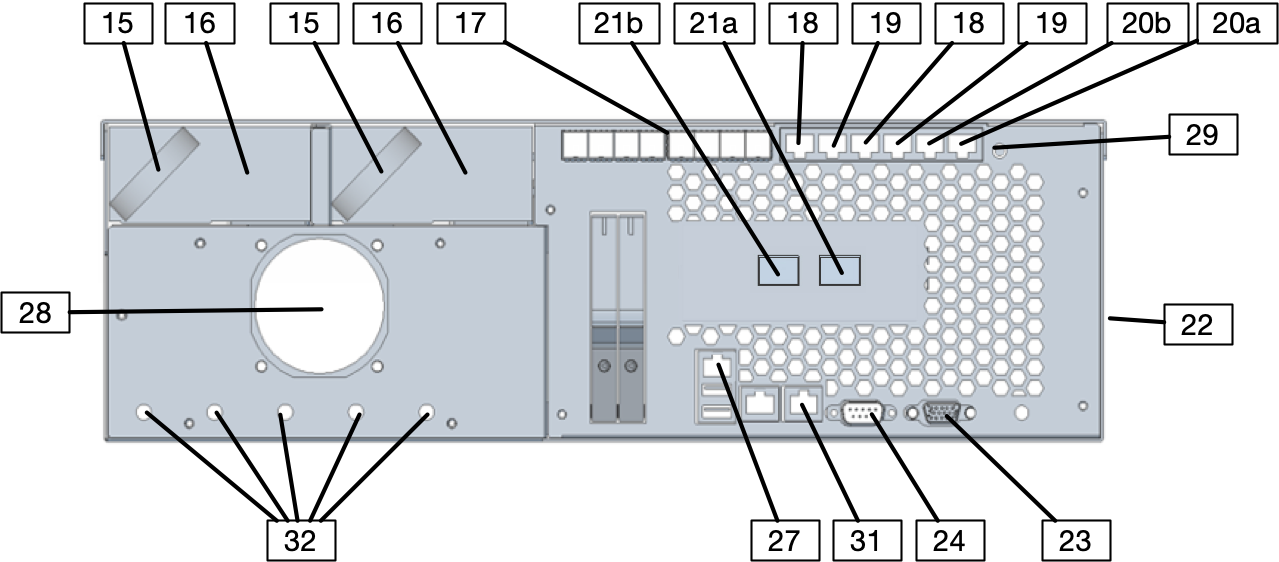

Controller Revision 1 Rückseite

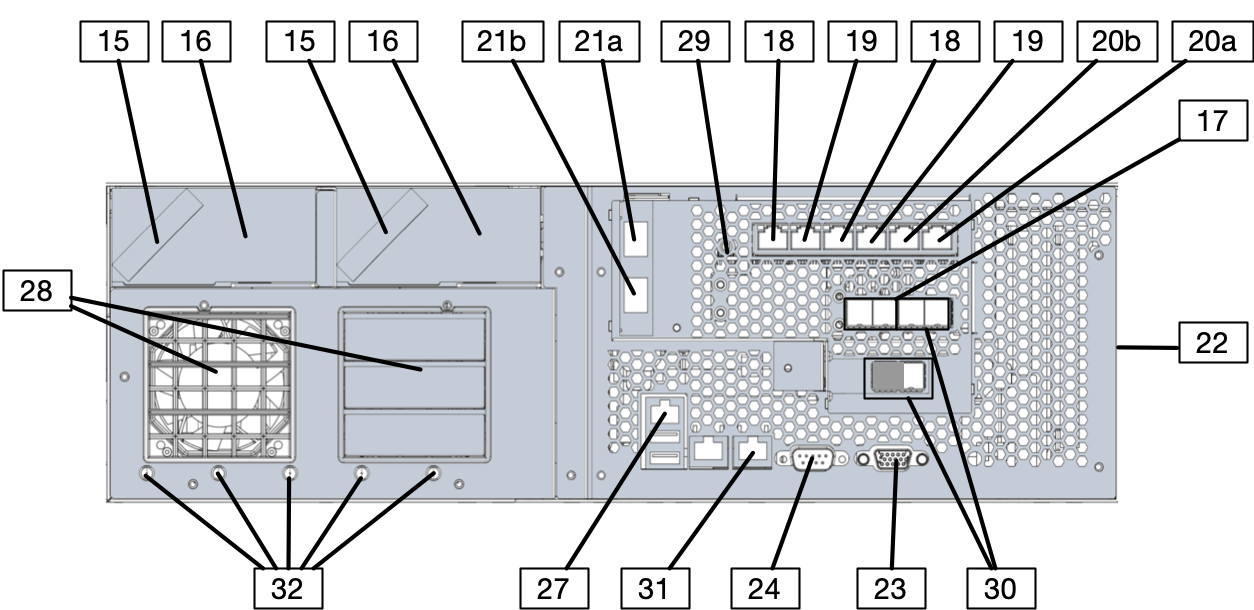

Controller Revision 2 Rückseite

Nr.

Bezeichnung

15

Bügel

16

Netzteil

17

SAS-Anschlüsse für den Anschluß von Erweiterungen (SFF-8644)

18

Shelf-Kommunikationsanschlüsse (100Mbit Ethernet RJ45 / 1Gbit Ethernet RJ45)

19

Controller-Kommunikationsanschlüsse (100Mbit Ethernet RJ45 / 1Gbit Ethernet RJ45)

20a

Managementanschluß Mgmt1
(100Mbit Ethernet RJ45 / 1Gbit Ethernet RJ45)

20b

Managementanschluß Mgmt2
(100Mbit Ethernet RJ45 / 1Gbit Ethernet RJ45)

21a

Datenanschluß Data 1
(Fibre Channel 8Gb|16Gb|32Gb oder 10GB Ethernet SFP+ oder 10GB Ethernet RJ45)

21b

Datenanschluß Data 2
(Fibre Channel 8Gb|16Gb|32Gb oder 10GB Ethernet SFP+ oder 10GB Ethernet RJ45)

22

Rack-Schienen

23

VGA-Buchse

24

Optional: Serieller Port (RS232)

26

USB-Anschlüsse

27

IPMI-Anschluss (1GB Ethernet RJ45, unabhängiges Webinterface zur Hardware-Überwachung)

28

Lüfter

29

Power

30

SAS-Anschlüsse für die interne Nutzung (SFF-8644)

31

Last Resort Interface

32

Notentriegelung der Steckplätze für Silent Bricks
