Der Controller der X-Serie

Das Gerät darf nur von Fachpersonal geöffnet werden

Das Gerät muss mit einer Steckdose mit Erdkontakt verbunden werden.

Sorgen Sie für einen leichten Zugang zu den Steckdosen.

Vorsicht, Stromschlaggefahr: Zur Trennung der Stromversorgung, müssen alle Stromquellen getrennt werden, um die Gefahr eines Stromschlags zu vermeiden.

Block Image

Vorsicht, Stromschlaggefahr

Block Image

Der Silent Brick Controller X-Serie ist die Basiseinheit. Der Controller beinhaltet die Steuerungseinheit für das Silent Brick System, bis zu 8 Steckplätze (13) für Silent Brick Pro Storage-Container, sowie zwei Netzteile (16) zur Energieversorgung.

An den unteren Ecken der Frontseite des Geräts befinden sich die Arretierungs-Hebel (14). Mit diesen Hebeln kann die Verankerung zwischen dem Gerät und den Rack-Schienen gelöst werden.

Image 2025-01-30 at 10.19.57-20250130-092000.png

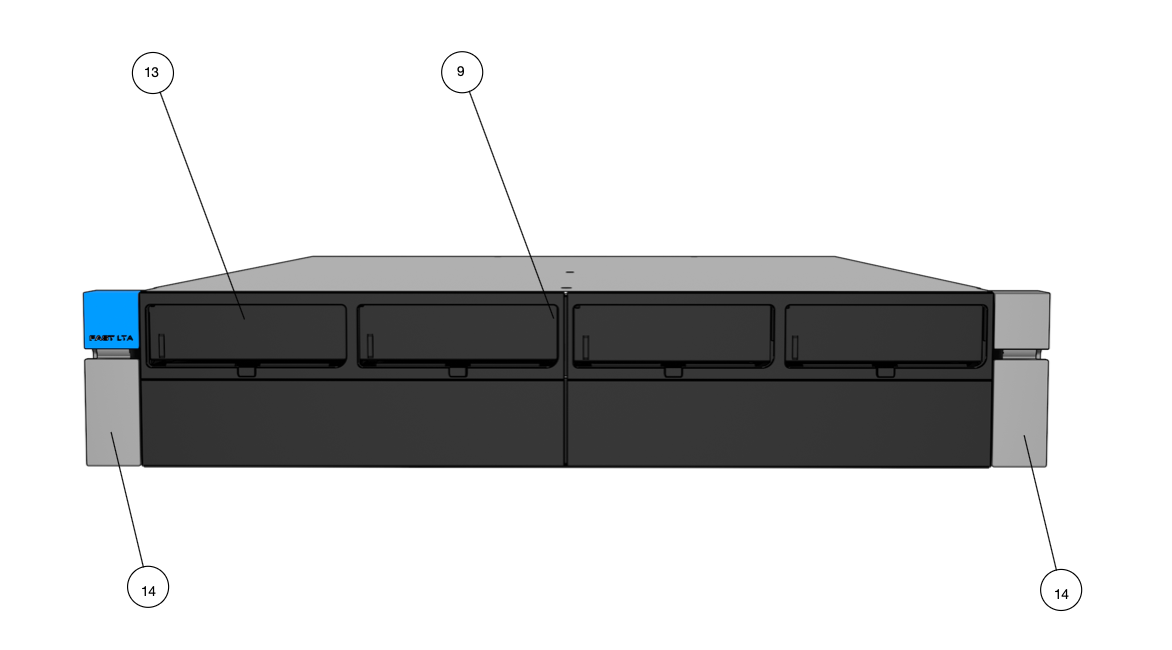

Abb.: Silent Brick Controller X-Serie, Frontseite

Nr.

Bezeichnung

9

Betriebszustand-Anzeige Silent Brick Slot

13

Steckplätze für Silent Bricks

14

Arretierungs-Hebel

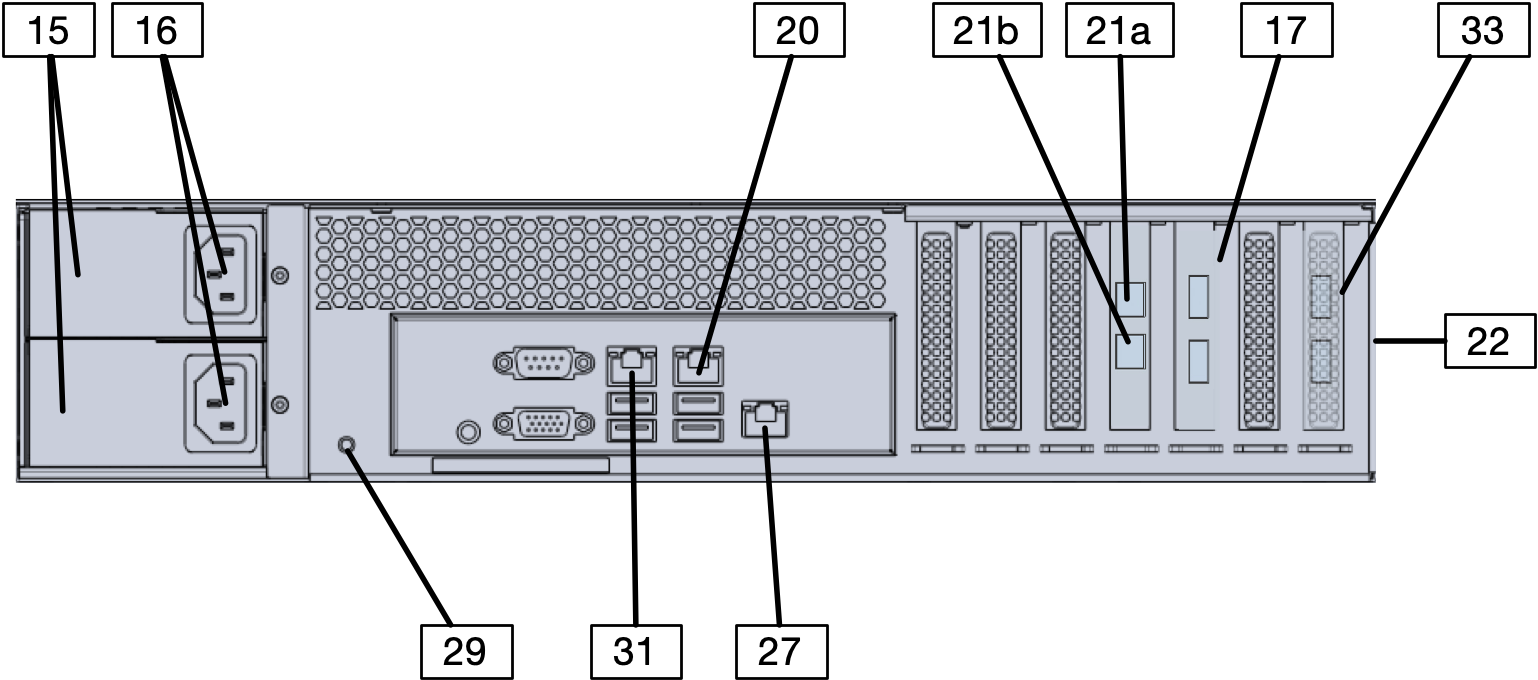

Nr.

Bezeichnung

16

Netzteil

17

SAS-Anschlüsse für den Anschluß von Erweiterungen (SFF-8644)

20

Managementanschluß (1Gbit Ethernet RJ45)

21a

Datenanschluß Data1

21b

Datenanschluß Data2

22

Rack-Schienen

27

IPMI-Anschluss (1GB Ethernet RJ45, unabhängiges Webinterface zur Hardware-Überwachung)

29

Power

31

Last Resort Interface

33

Optionaler Fibre Channel Anschluß (2x32Gbit)
