Verkabelung des Silent Brick Drive

  • ➤ Schließen Sie das Gerät an das Management Netzwerk an (optional).

  • ➤ Verwenden Sie hierzu die Management-Anschlüsse (20).

  • ➤ Schließen Sie das Gerät an das Daten/Management-Netz an.

  • ➤ Verwenden Sie hierzu die Daten-Anschlüsse (21).

  • ➤ Schließen Sie das Gerät an das Stromnetz an.

  • ➤ Verwenden Sie hierzu die Anschlüsse an den Netzteilen (16). Schließen Sie, wenn möglich, jedes Netzteil an einen separaten Stromkreis an.

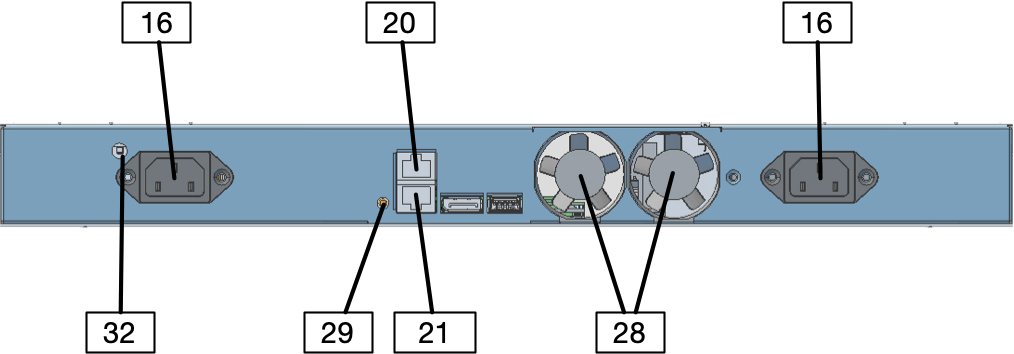

Abb.: Silent Brick Single Drive G1000 Rückseite

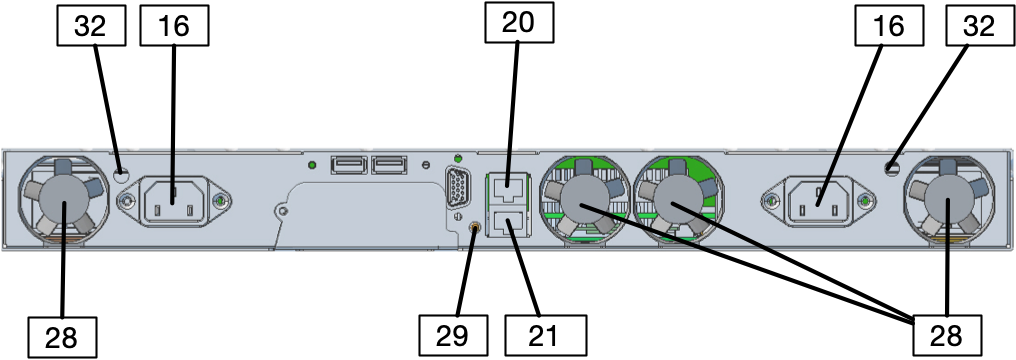

Abb.: Silent Brick Drive G2000 Rückseite

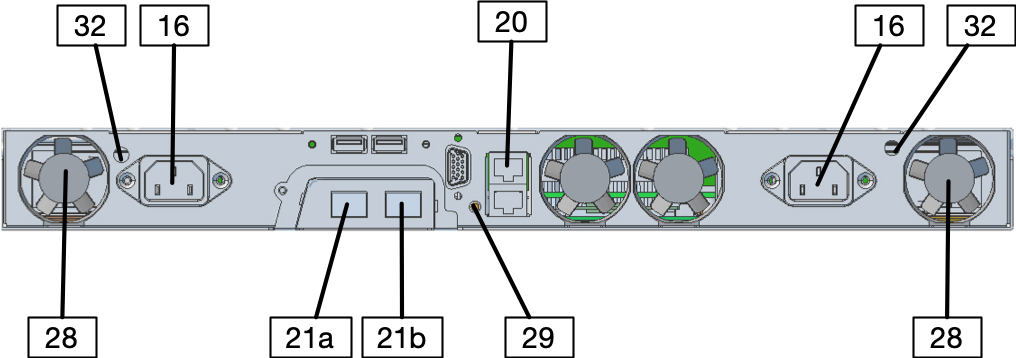

Abb.: Silent Brick Drive Plus G2200 Rückseite
