Verkabelung Controller X-Serie
Falls Ihr Silent Brick System Controller und Silent Brick Max besteht, müssen Sie zuerst folgende Handlungen durchführen:
➤ Stellen Sie eine SAS Verbindung zwischen Silent Brick Controller Pro und Silent Brick Max her
➤ Verwenden Sie hierzu die SAS-Anschlüsse (17).
Beim Anschluß mehrerer Silent Brick Max muss gegebenenfalls der SAS Switch 16+1 genutzt werden. Verbinden Sie diesen ebenfalls mit den SAS-Anschlüssen (17) und anschließend mit den Silent Brick Max Medien.
➤ Schließen Sie das Gerät an das Management Netzwerk an (optional).
➤ Verwenden Sie hierzu den Management-Anschluß (20).
➤ Schließen Sie den IPMI-Port an das Management Netzwerk an.
➤ Verwenden Sie hierzu den IPMI-Anschluß (27).
➤ Schließen Sie das Gerät an das Daten/Management-Netz an.
➤ Verwenden Sie hierzu die Daten-Anschlüsse (21).
➤ Schließen Sie das Gerät an das Stromnetz an.
➤ Verwenden Sie hierzu die Anschlüsse an den Netzteilen (16). Schließen Sie, wenn möglich, jedes Netzteil an einen separaten Stromkreis an.

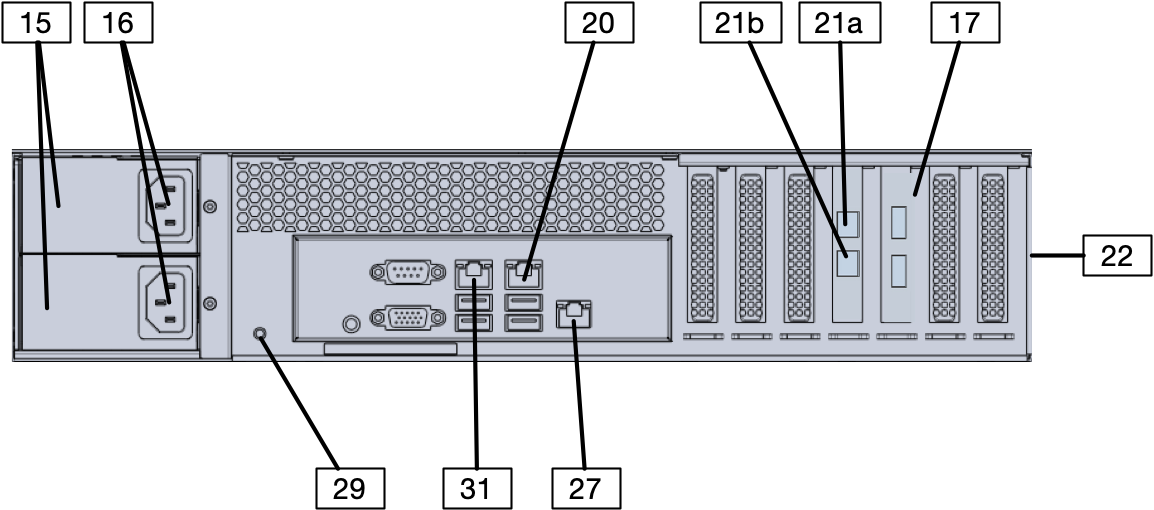

Abb.: Silent Brick Controller X-Serie Rückseite
Eine detaillierte Beschreibung aller Anschlüsse finden Sie in der Beschreibung des Silent Brick Pro Controller.
