Surveiller l'état du système
Aperçu des composants
Dans la section « Aperçu », vous pouvez consulter l'état de fonctionnement ainsi que la température des différents composants. De plus, vous trouverez un radar d'audit, qui vous permettra de voir quels Bricks sont actuellement soumis à un audit numérique.

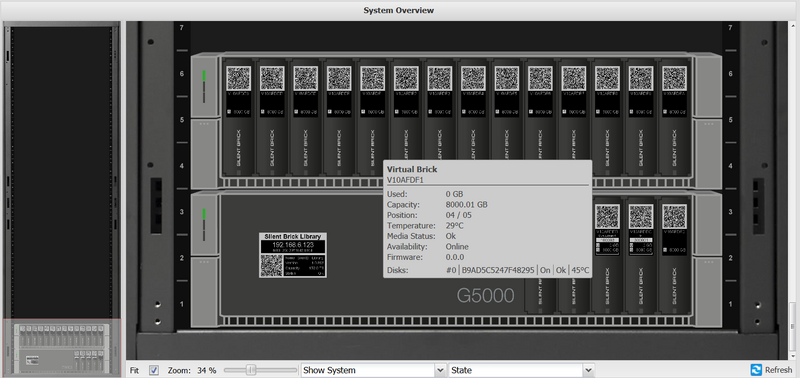

Pour voir l'état de fonctionnement d'un composant, procédez comme suit :
➤ Cliquez sur le dossier « État du système » dans la barre de navigation.
➤ Double-cliquez sur le terme « État » dans la fenêtre principale.
➤ La section « Aperçu » et l'option « État » s'affichent maintenant dans la fenêtre principale.
➤ Déplacez le pointeur de la souris sur un composant (par exemple, un Brick ou un Contrôleur).
➤ Un menu contextuel affichant l'état de fonctionnement du composant correspondant s'affiche.

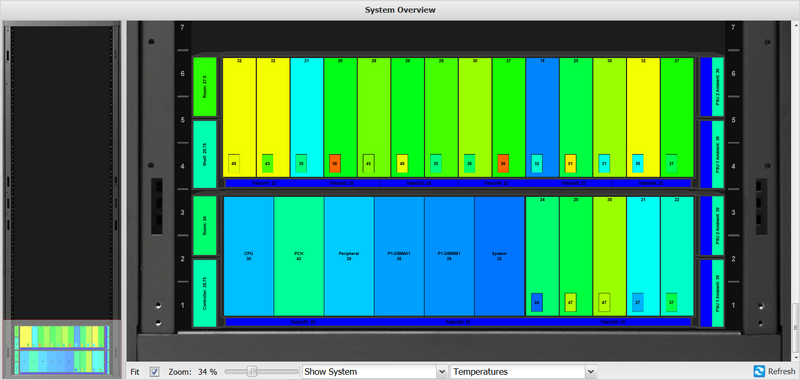

Pour voir la température des composants, procédez comme suit :
➤ Cliquez sur le dossier « État du système » dans la barre de navigation.
➤ Double-cliquez sur le terme « Températures » dans la fenêtre principale.
➤ Une image thermique avec les températures respectives des composants s'affiche maintenant dans la fenêtre principale.
]
Pour voir le radar d'audit, procédez comme suit :
➤ Cliquez sur le dossier « État du système » dans la barre de navigation.
➤ Double-cliquez sur le terme « Radar d'Audit » dans la fenêtre principale.
L'avancement de l'audit numérique est affiché comme suit :
Bleu : L'audit a été initialisé
Vert : Progrès de l'audit.

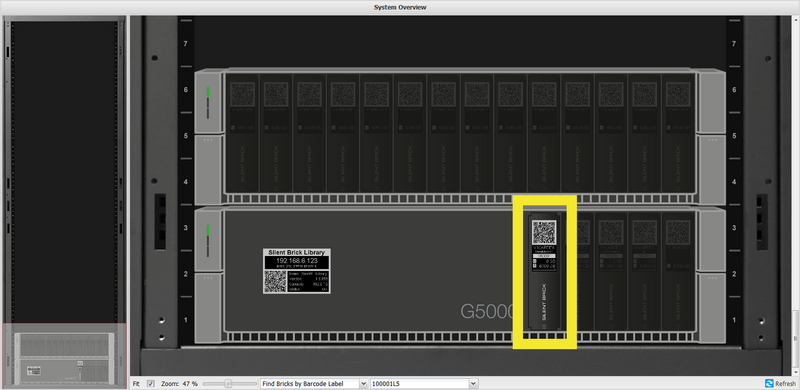

Pour identifier et localiser un Brick, procédez comme suit :
➤ Cliquez dans la barre de navigation sous le dossier « État du système » sur le terme « Aperçu ».

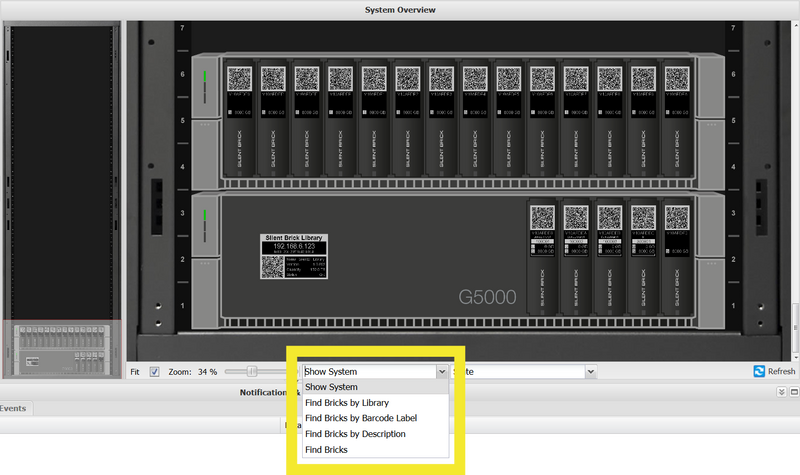

➤ Sélectionnez l'une des options « Trouver des Bricks… » dans la partie inférieure de la fenêtre principale.

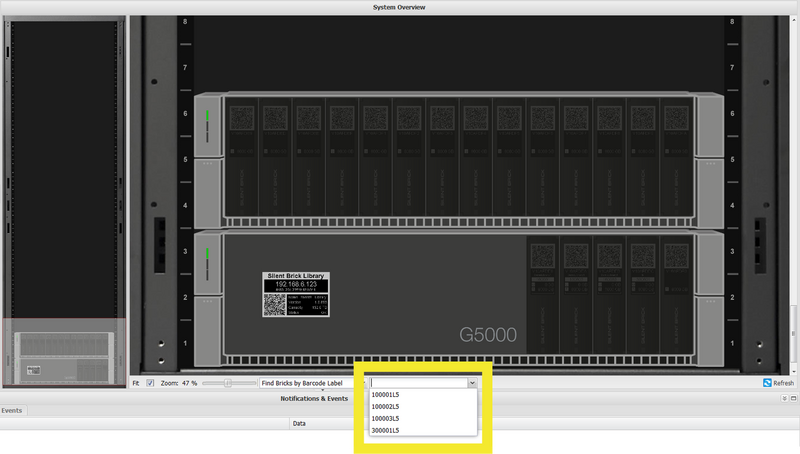

➤ Choisissez la bibliothèque, le code-barres ou la description du Brick correspondant.
➤ Le Brick sera maintenant affiché en surbrillance blanche.

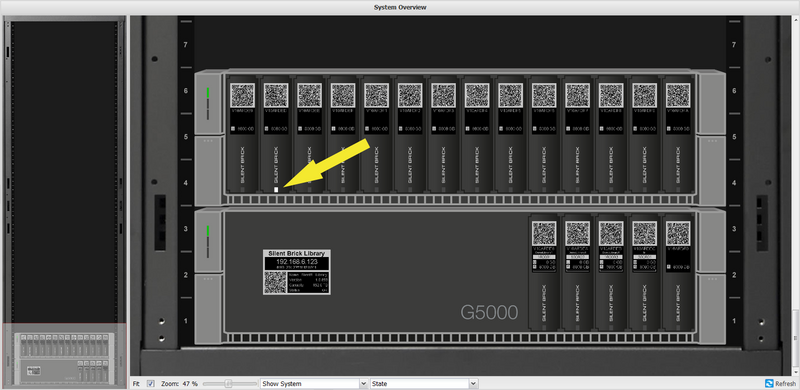

Pour localiser un Brick par signal lumineux, procédez comme suit :
➤ Cliquez dans la barre de navigation sous le dossier « État du système » sur le terme « Aperçu ».
➤ Cliquez avec le bouton droit de la souris sur un Brick dans la fenêtre principale.
➤ Un menu contextuel s'ouvre.
➤ Sélectionnez l'option « Activer le signal lumineux du Brick ».
➤ Le signal lumineux du Brick s'allume sur l'interface de configuration et sur le composant lui-même.
Actualiser la vue
Pour actualiser la vue de la fenêtre principale, procédez comme suit :
➤ Cliquez sur le bouton « Actualiser ».

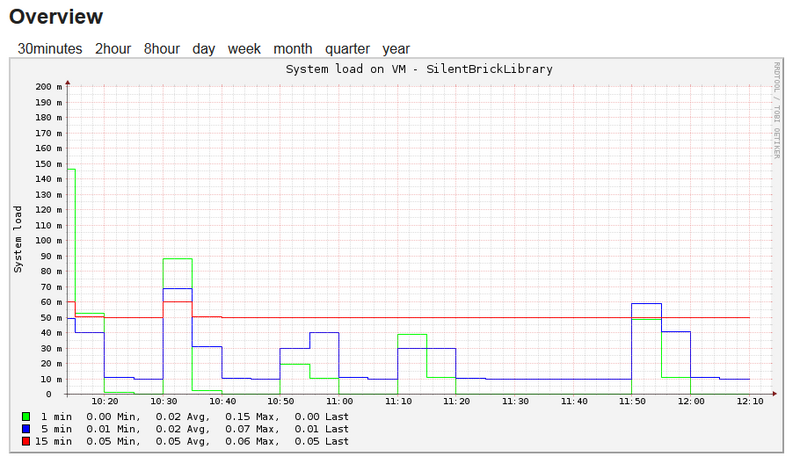

Statistiques
Dans la section « Statistiques », vous trouverez des graphiques avec des valeurs statistiques pour les domaines suivants :
Charge système,
Utilisation du CPU,
Utilisation de la mémoire vive,
Utilisation du swap,
Temps de fonctionnement,
Erreurs d'interface.
Pour ajuster l'axe temporel d'un graphique, procédez comme suit :
➤ Cliquez sur un graphique.
➤ Une vue détaillée du graphique s'ouvrira.
➤ Sélectionnez la période à afficher.
➤ Pour revenir à l'aperçu du graphique, cliquez sur le terme « Aperçu ».
Historique
Dans la section « Historique », vous trouverez des informations sur des événements importants, tels que des installations et des mises à jour.
Actualiser la vue
Pour actualiser la vue de la fenêtre principale, procédez comme suit :
➤ Cliquez sur le bouton « Actualiser ».
