Gérer les unités SNAS
Dans la section « Volumes », vous pouvez gérer les unités NAS et les accès. Vous pouvez également consulter les statistiques des unités NAS.
Le choix des bons paramètres dépend du logiciel spécifique qui doit être connecté.
Ajouter un volume
Pour les volumes, on distingue fondamentalement deux types différents :
SNAS ERC
NAS sécurisé pour l'archivage sans protection WORM
Stockage linéaire
4 redondances
Sécurité structurelle
L'espace de stockage est libéré lors de la suppressionnonlibéré
Chiffrement
Répliques internes et externes
Des snapshots manuels sont possibles
Les snapshots continus se produisent automatiquement en raison de la linéarité
SNAS
NAS sécurisé pour sauvegarde et stockage
2 ou 3 redondances sélectionnables
L'espace de stockage est immédiatement libéré lors de la suppression
Répliques internes et externes
Des snapshots manuels sont possibles
Des instantanés continus peuvent être activés
Pour ajouter une nouvelle unité NAS, procédez comme suit :

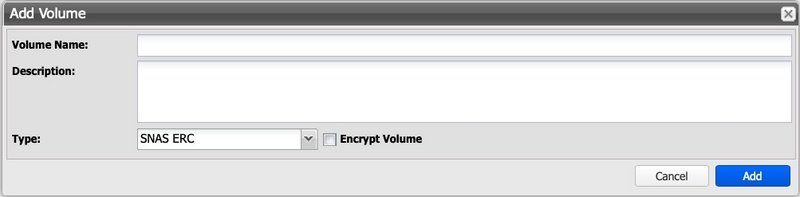

Ajouter un volume SNAS ERC
➤ Cliquez sur l'onglet « Liste ».
➤ Cliquez sur le bouton « Ajouter ».
➤ La fenêtre « Ajouter un volume » s'affiche.
➤ Sélectionnez le type de volume 'SNAS ERC'.
➤ Cochez « Chiffrer le volume » pour chiffrer le volume avec un mot de passe.
L'assistant d'installation vous conduira ensuite à l'étape « Ajouter des bricks ».

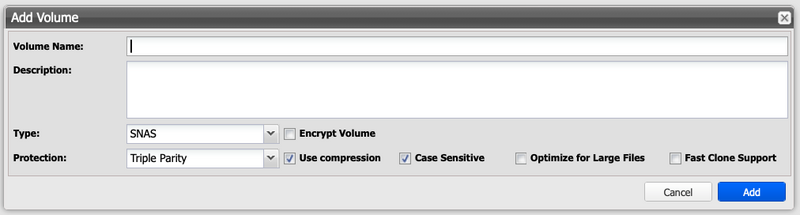

Ajouter un volume SNAS
➤ Cliquez sur l'onglet « Liste ».
➤ Cliquez sur le bouton « Ajouter ».
➤ La fenêtre « Ajouter un volume » s'affiche.
➤ Sélectionnez le type de volume « SNAS ».
➤ Cochez « Chiffrer le volume » pour chiffrer le volume avec un mot de passe.
➤ Sélectionnez le nombre souhaité de redondances.
Pour utiliser le Silent Brick Max, il est impératif de choisir 3 redondances !
Pour utiliser le support Fast Clone, il est impératif de choisir 3 redondances !
➤ Si nécessaire, désactivez 'Compression'.
➤ En raison de l'efficacité élevée, nous recommandons de conserver la compression.
➤ Nous recommandons la désactivation si des données déjà compressées doivent être stockées.
➤ Si nécessaire, désactivez l'option 'Case Sensitive'.
➤ En général, la sensibilité à la casse ne pose pas de problèmes.
➤ Dans des cas particuliers, il peut être nécessaire de désactiver cette option.
➤ Lors de l'utilisation avec de gros fichiers (par exemple, une sauvegarde), activez l'option 'Optimize for Large Files'.
➤ Ce commutateur n'affecte que les nouveaux fichiers.
➤ Activez l'interrupteur "Fast Clone Support" pour activer l'utilisation du support Fast Clone et Reflink en combinaison avec le logiciel de sauvegarde VEEAM.
➤ Avec l'activation du support Fast Clone, vous pouvez tirer parti de la technologie Fast Clone fournie par Veeam Backup & Replication. Cette technologie permet de créer des sauvegardes complètes synthétiques plus rapides et des chaînes Forever Incremental, ce qui réduit le temps et l'espace de stockage nécessaires.
➤ Veuillez noter que le paramètre d'optimisation des fichiers volumineux est ignoré.
➤ L'assistant d'installation vous conduira ensuite à l'étape « Ajouter des briques ».

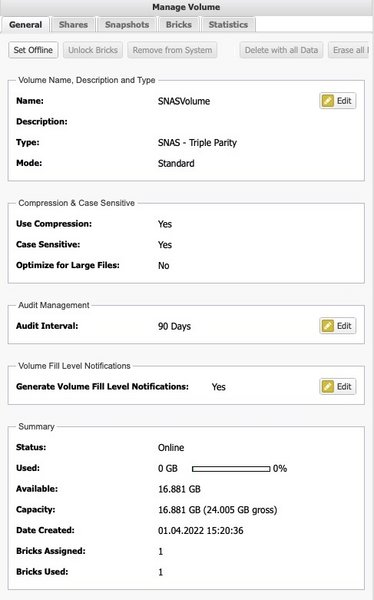

Ajuster les paramètres de volume
➤ Sélectionnez le volume souhaité
➤ Passez à l'onglet "Général"
➤ Utilisez le bouton "Modifier" pour ajuster les paramètres correspondants :
Description | Fonction |
Nom du volume, description et type | Ici, vous pouvez ajuster le nom et la description |
Intervalle d'audit | L'intervalle d'audit détermine à quelle fréquence l'ensemble des données est vérifié. Si les données ne sont conservées que pendant quelques semaines ou mois dans le volume (par exemple, une sauvegarde), l'intervalle d'audit peut également être désactivé. |
Notifications de niveau de remplissage du volume (uniquement SNAS) | Ici, vous déterminez si un rapport de niveau de remplissage doit être envoyé. Cela peut être désactivé pour les volumes qui se trouvent régulièrement dans la zone supérieure de niveau de remplissage en raison de la logique de stockage. |
Ajouter des briques au volume
Différents types de briques tels que "Silent Brick", "Silent Brick FLASH", "Silent Brick Plus", "Silent Brick Max" et "Silent Brick Pro" ne peuvent pas être mélangés au sein d'un même volume.
Type de Silent Brick | Limite par Volume |
Silent Brick Air | 9 |
Silent Brick FLASH | 9 |
Silent Brick Plus | 9 |
Silent Brick Max | 4 |
Silent Brick Pro | 9 |
Un Volume peut être composé de plusieurs Bricks. Les Bricks se comportent comme une zone de stockage commune et ne peuvent pas être distingués dans le système de fichiers.
Pour ajouter des Bricks à un Volume, procédez comme suit :
➤ Cliquez sur l'onglet « Bricks ».
➤ Cliquez sur le bouton « Ajouter des Bricks ».

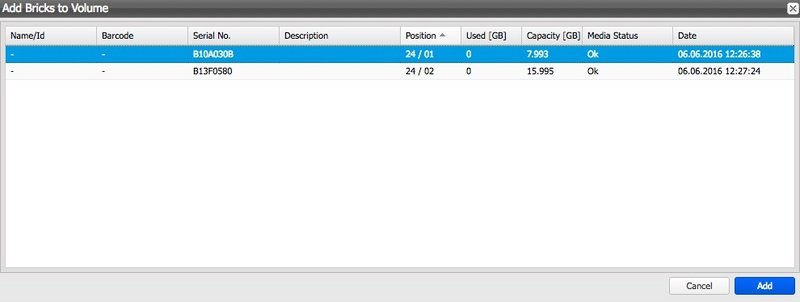

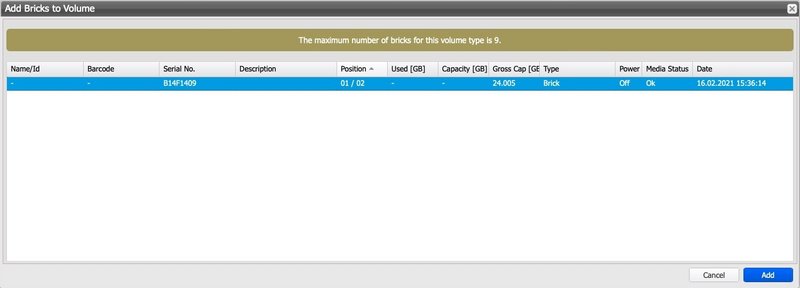

➤ La fenêtre « Ajouter des Bricks au Volume » s'affiche.
➤ Sélectionnez un ou plusieurs Bricks en maintenant la touche “CTRL” enfoncée.
➤ Pour confirmer la sélection, appuyez sur le bouton « Ajouter ».
➤ Pour annuler l'opération, appuyez sur le bouton « Annuler ».
Démarrer l'Audit Forcé
Un Volume peut être composé de plusieurs Bricks. Les Bricks se comportent comme une zone de stockage commune et ne peuvent pas être distingués dans le système de fichiers.
L'Audit Forcé sert à vérifier toutes les données d'un Brick. Il est toujours conseillé de sélectionner tous les Bricks.
Pour démarrer l'audit forcé, procédez comme suit :
➤ Cliquez sur l'onglet « Bricks ».

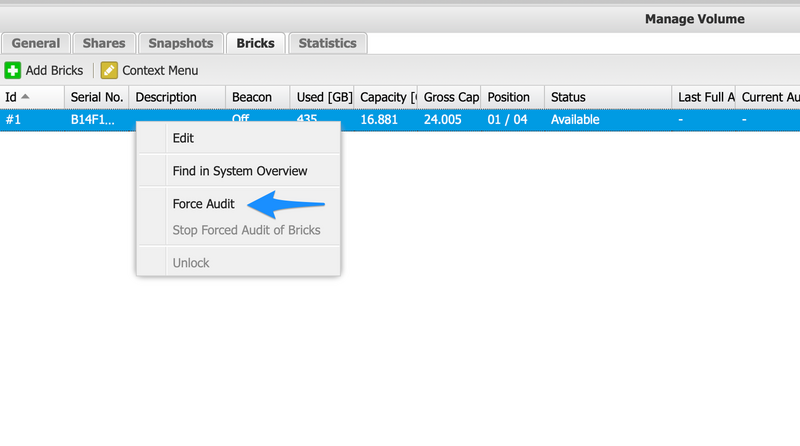

➤ Cliquez avec le bouton droit sur les Bricks
➤ Sélectionnez "Audit forcé"
L'audit forcé commence maintenant et peut être surveillé via l'affichage d'état dans la même fenêtre.
Ajouter des partages au volume
Un volume peut fournir plusieurs partages. Le mélange de différents types de partage n'est pas recommandé en raison de mécanismes de permission différents.
Protocoles de partage possibles :
SMB
NFS
Ajouter un partage SMB
Les partages SMB sont basés sur le protocole Server Message Block, qui est largement utilisé dans les environnements Windows. Les paramètres de permission sont définis sur une base utilisateur.
Les versions du protocole SMB prises en charge sont :
SMB v2
SMB v3
Pour ajouter un partage SMB à un volume, procédez comme suit :

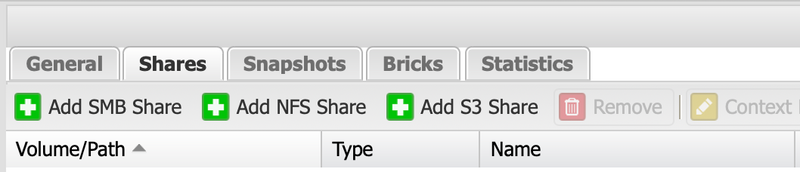

➤ Cliquez sur l'onglet « Partages ».
➤ Cliquez sur le bouton « Ajouter un partage SMB ».

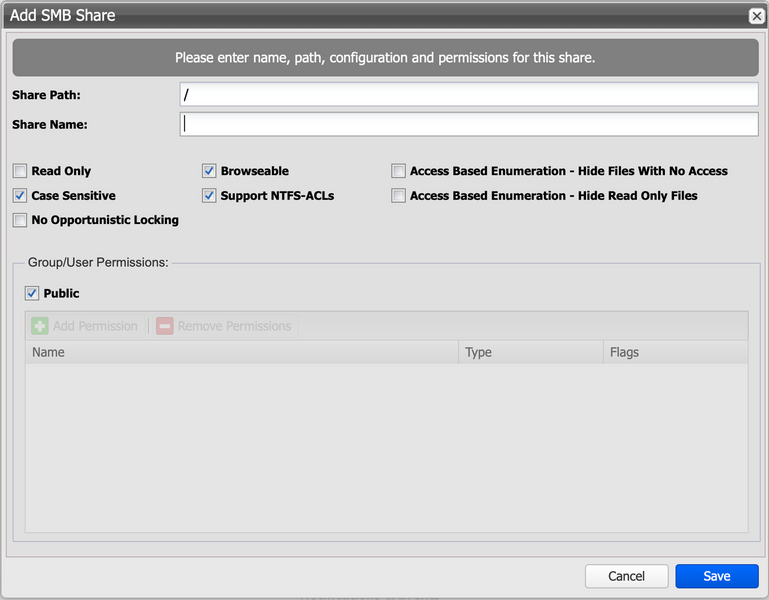

➤ La fenêtre « Ajouter un partage SMB » s'ouvre.
➤ Sélectionnez le chemin de partage dans le champ de saisie « Chemin de partage ».
➤ « / » partage l'ensemble du volume au niveau supérieur.
➤ « /Dossier/ » partage un sous-dossier « Dossier » à l'intérieur du volume.
➤ Sélectionnez un nom de partage unique dans le champ de saisie « Nom de partage ».
➤ Cochez « Lecture seule » pour refuser l'accès en écriture.
➤ Cochez « Navigable » pour afficher le partage dans l'Explorateur.
➤ Cochez « Sensible à la casse » pour activer la distinction entre majuscules et minuscules.
➤ Cochez « Support NTFS-ACLs » pour activer les autorisations au niveau du système de fichiers.
➤ Contrôlez les autorisations sur les fichiers auxquels l'utilisateur n'a pas accès via l'option « Énumérations basées sur l'accès ».
➤ Activez ou désactivez la fonctionnalité Op-lock via l'option "Pas de verrouillage opportuniste". (Voir aussi :O'Reilly - Paramètres Samba)
➤ Désactivez l'option « Public » pour restreindre les accès à certains utilisateurs ou groupes.

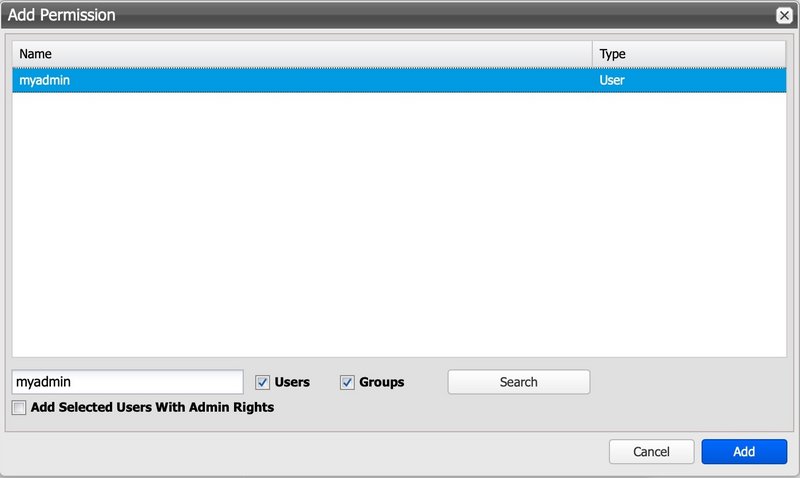

➤ Utilisez la fenêtre de recherche pour rechercher des utilisateurs et des groupes.
➤ Cochez la case "Ajouter l'utilisateur sélectionné avec des droits administratifs" pour donner à cet utilisateur des droits administratifs sur tous les dossiers de ce partage.
Voir aussi la section"Ajuster les paramètres SMB."
Ajouter un partage NFS
Les partages NFS sont basés sur le protocole Network File System, qui est largement utilisé dans les environnements Unix et Linux. La configuration des autorisations se fait sur une base d'hôte.
Les versions prises en charge du protocole NFS sont :
NFS v3
NFS v4
NFS v4.1
Pour ajouter un partage NFS à un volume, procédez comme suit :
➤ Cliquez sur l'onglet « Partages ».
➤ Cliquez sur le bouton « Ajouter un partage NFS ».

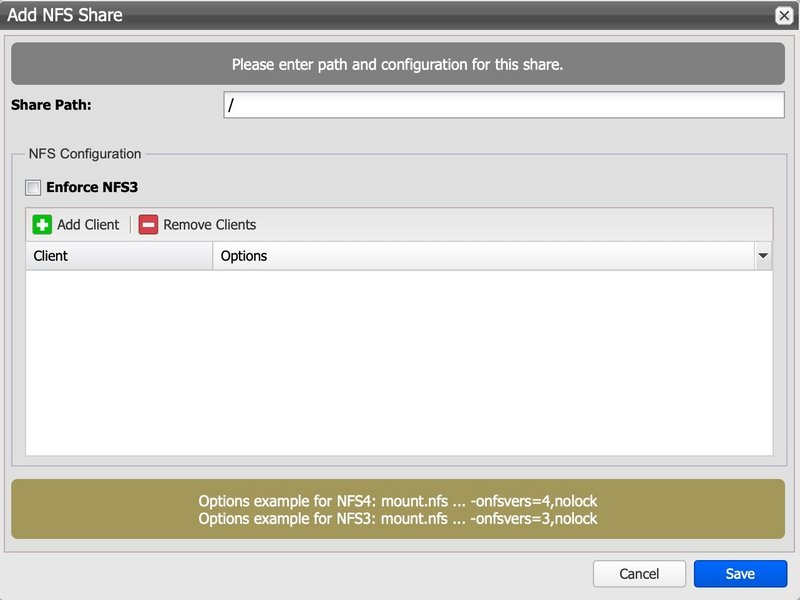

➤ La fenêtre « Ajouter un partage NFS » s'ouvre.
➤ Sélectionnez le chemin de partage dans le champ de saisie « Chemin de partage ».
➤ « / » partage l'ensemble du volume au niveau supérieur.
➤ « /Dossier/ » partage un sous-dossier « Dossier » à l'intérieur du volume.
➤ Sélectionnez "Appliquer NFS3" pour forcer la version 3 du protocole.

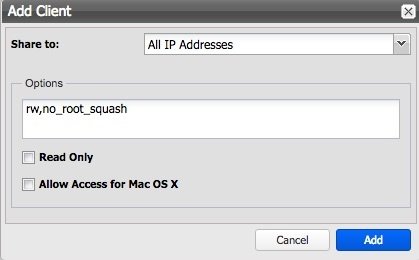

➤ Cliquez sur « Ajouter un client » pour ouvrir l'assistant de configuration des autorisations.
Ajouter un partage S3
Les partages compatibles S3 permettent l'accès à un volume SNAS (PAS SNAS ERC) via l'interface S3 Object Store. Les paramètres d'autorisation sont basés sur la clé d'accès et la clé secrète.
Pour ajouter un partage S3 à un volume, procédez comme suit :
➤ Cliquez sur l'onglet « Partages ».
➤ Cliquez sur le bouton « Ajouter un partage S3 ».

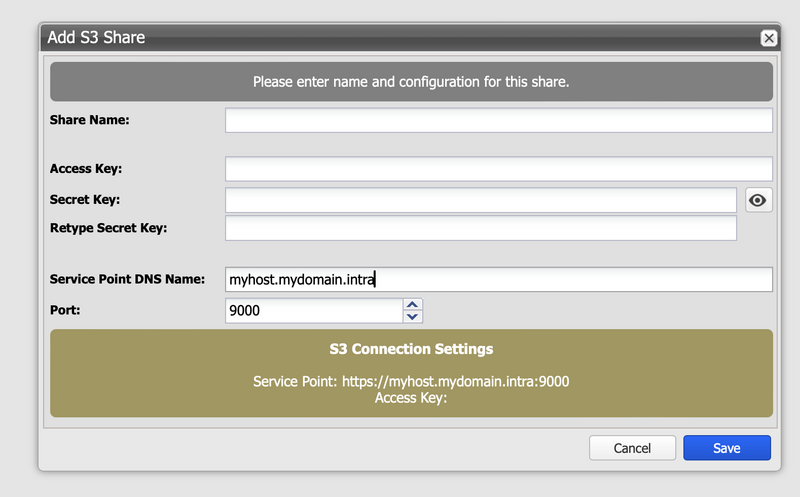

➤ La fenêtre « Ajouter un partage S3 » s'ouvre.
➤ Sélectionnez le nom du partage dans le champ de saisie « Nom du partage ».
➤ Sélectionnez une clé d'accès dans le champ de saisie « Clé d'accès ».
➤ Sélectionnez un mot de passe dans le champ de saisie « Clé secrète ».
➤ Confirmez le mot de passe dans le champ de saisie « Retaper la clé secrète ».
➤ Modifiez si nécessaire le nom du point de service DNS pour l'accès en "style hôte virtuel". Assurez-vous que ce nom est également résolvable via votre serveur DNS.
➤ Modifiez le numéro de port si nécessaire.
➤ Le numéro de port est unique par partage.
➤ Le numéro de port sera automatiquement incrémenté.
➤ Cliquez sur “Sauvegarder” pour enregistrer le partage.
Créer et supprimer un bucket S3
Les buckets sont en quelque sorte des dossiers racines au sein d'un partage S3. Les buckets peuvent être créés à la fois via un client S3 et via l'interface utilisateur.

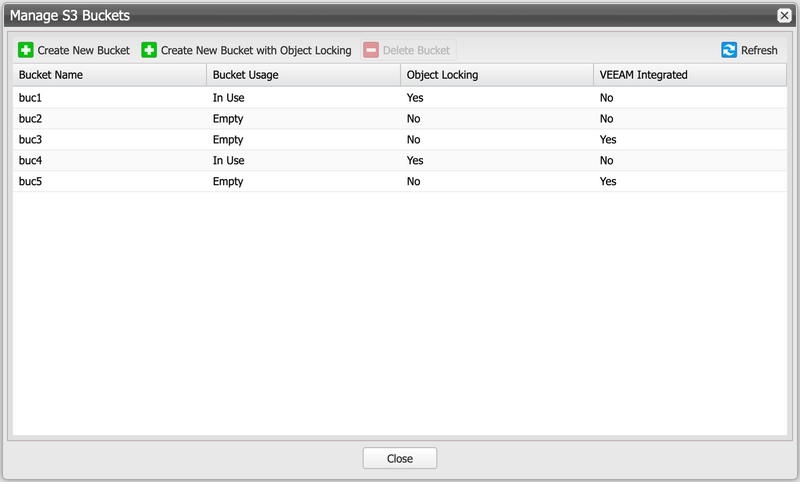

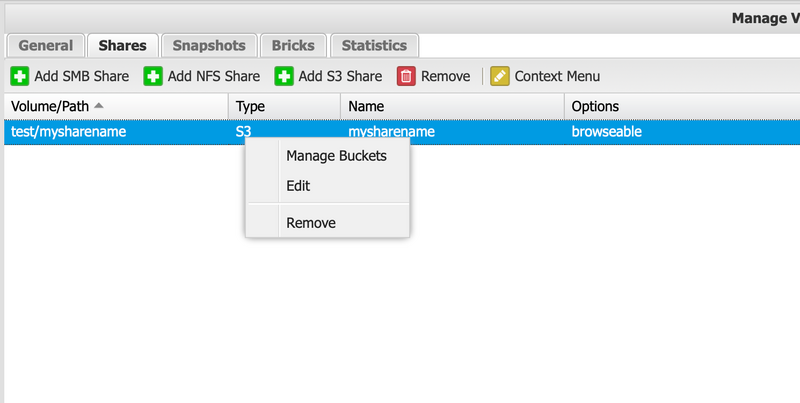

➤ Pour créer ou supprimer un bucket via l'interface utilisateur, ouvrez le menu contextuel du partage en effectuant un clic droit sur le partage S3 correspondant et sélectionnez "Gérer les Buckets" :
➤ Pour créer un nouveau Bucket, sélectionnez maintenant "Créer un nouveau Bucket" ou "Créer un nouveau Bucket avec verrouillage d'objet" (si activé à l'étape précédente).
➤ Attribuez un nom unique.
➤ Pour supprimer un Bucket, sélectionnezle videBucket et choisissez "Supprimer le Bucket":
Supprimer les volumes avec leur contenu
Veuillez noter que tous les partages d'un volume doivent être supprimés avant que le volume puisse être supprimé.
Risque de perte de données due à une suppression accidentelleDes données peuvent être supprimées accidentellement si un Brick est supprimé. Assurez-vous que les données à supprimer ne sont pas nécessaires.
Pour supprimer un volume, procédez comme suit :
➤ Cliquez sur le volume correspondant.
➤ Cliquez sur l'onglet “Général”.
➤ Cliquez sur le bouton « Supprimer avec toutes les données ».

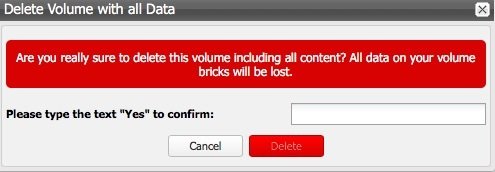

➤ La fenêtre « Supprimer le volume avec toutes les données » s'affiche.
➤ Confirmez à nouveau l'opération de suppression en saisissant « Oui ».
➤ Pour supprimer le volume, cliquez sur « Supprimer ».
Supprimer le contenu du volume
Risque de perte de données due à une suppression accidentelleDes données peuvent être supprimées accidentellement si un Brick est supprimé. Assurez-vous que les données à supprimer ne sont pas nécessaires.
Pour supprimer le contenu d'un volume, procédez comme suit :
➤ Cliquez sur le volume correspondant.
➤ Cliquez sur l'onglet “Général”.
➤ Cliquez sur le bouton « Effacer toutes les données ».

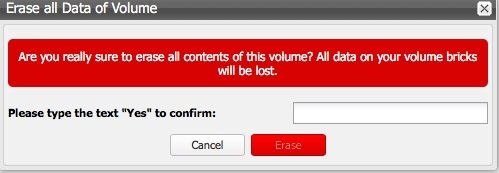

➤ La fenêtre « Effacer toutes les données du volume » s'affiche.
➤ Confirmez à nouveau l'opération de suppression en saisissant « Oui ».
➤ Pour supprimer le volume, cliquez sur « Effacer ».
Répliquer des volumes localement
Pour créer une réplication locale d'un volume, procédez comme suit :
➤ Cliquez sur le volume correspondant.
➤ Cliquez sur l'onglet “Général”.
➤ Cliquez sur le bouton “Répliquer”.

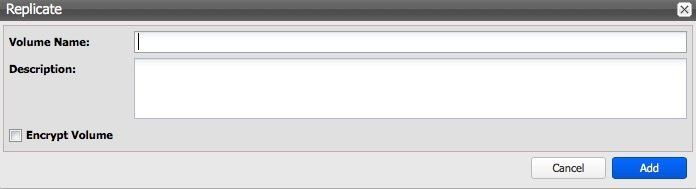

➤ Une fenêtre intitulée “Répliquer” s'ouvre.
➤ Choisissez un nom pour la réplique.
➤ Cochez « Chiffrer le volume » pour chiffrer la réplique ( uniquement SNAS ERC )
➤ Cochez « Compression » pour compresser la réplique ( uniquement SNAS )
➤ Sélectionnez le nombre de parités ( uniquement SNAS )
➤ Cliquez sur le bouton “Ajouter” pour créer la réplique.
➤ Une fenêtre intitulée “Ajouter des Bricks au Volume” s'ouvre.
➤ Ajoutez un nombre suffisant de bricks à votre volume de réplication.
➤ Vérifiez l'état de la réplication à l'aide de l'aperçu des volumes
Répliquer des volumes à distance
Établir une connexion à distance
Pour créer la réplication à distance d'un volume, établissez d'abord une connexion entre les deux systèmes. Suivez la descriptionCréer une connexion à distance.
Création de la réplication
➤ Cliquez sur le volume correspondant.
➤ Cliquez sur l'onglet “Général”.
➤ Cliquez sur le bouton “Répliquer”.
➤ Une fenêtre intitulée “Répliquer” s'ouvre.
➤ Choisissez un nom pour la réplique.
➤ Cochez « Chiffrer le volume » pour chiffrer la réplique ( uniquement SNAS ERC )
➤ Cochez « Compression » pour compresser la réplique ( uniquement SNAS )
➤ Sélectionnez le nombre de parités ( uniquement SNAS )

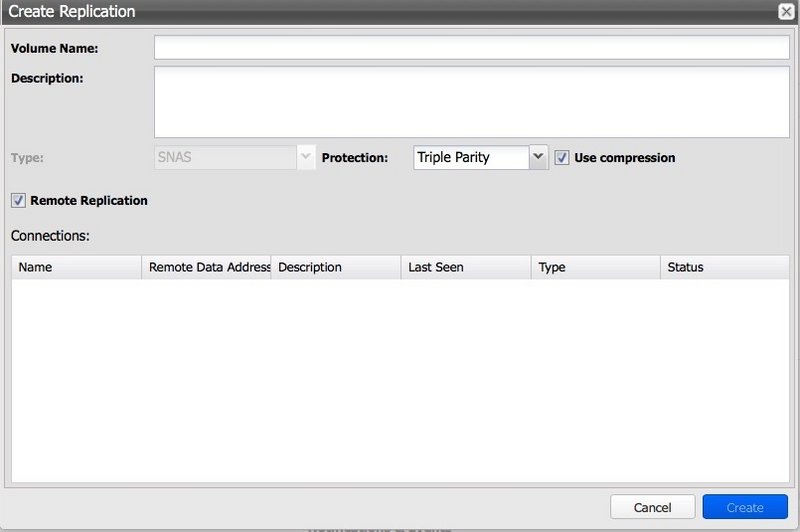

➤ Activez le bouton "Réplique à distance" et sélectionnez une connexion distante.
➤ Cliquez sur le bouton “Ajouter” pour créer la réplique.
➤ Ouvrez le système cible.
➤ Ajoutez un nombre suffisant de bricks à votre volume de réplication.
➤ Vérifiez l'état de la réplication à l'aide de l'aperçu des volumes
Gérer les instantanés de volume
Créer un instantané manuel

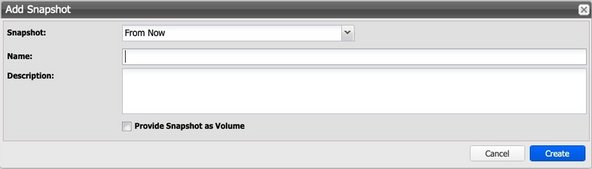

Un instantané manuel peut être créé comme suit :
➤ Ouvrez le volume souhaité
➤ Allez dans l'onglet "Instantanés"
➤ Cliquez sur le bouton “Ajouter”.
➤ Dans le menu “Instantané”, choisissez entre les options
➤ “À partir de maintenant” : Un instantané du moment actuel sera créé.
➤ “Par date / heure” : Un instantané sera créé à partir d'un instantané continu (si disponible)
➤ Donnez un nom au Snapshot
➤ Donnez une description au Snapshot

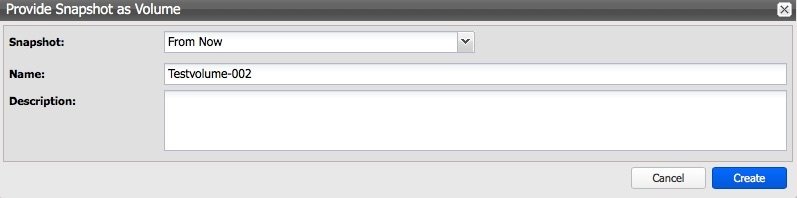

➤ En cochant "Fournir le Snapshot en tant que Volume", le Snapshot sera démarré directement et monté en tant que volume virtuel (Voir : "Démarrer le Snapshot de Volume")
Créer des Snapshots automatiques
INFO | Pour choisir une durée de vie de plus de 30 jours, jusqu'à 90 jours, un intervalle de 8 heures ou plus doit être défini. |
Cette fonction s'appelle dans le Système Silent Brick "Snapshots Continus".
Dans le type de volume "SNAS ERC", la fonction Snapshot Continu est fixée par l'écriture linéaire et ne peut donc pas être désactivée ou configurée.
Dans le type de volume "SNAS", la fonction Snapshot Continu peut être activée et configurée manuellement. Pour ce faire, procédez comme suit :
➤ Ouvrez le volume souhaité
➤ Allez dans l'onglet "Instantanés"

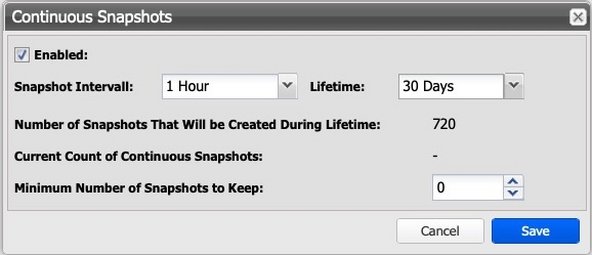

➤ Cliquez sur le bouton “Snapshots Continus” ( uniquement SNAS )
➤ Cochez la case "Activé:" pour activer la fonction pour ce volume
➤ L'"Intervalle de Snapshot" indique à quels intervalles de temps des snapshots doivent être créés
➤ La "Durée de vie" indique après combien de temps les anciens snapshots seront automatiquement supprimés et l'espace de stockage sera libéré
➤ "Nombre minimum de snapshots à conserver" définit le nombre minimal de snapshots à conserver
Convertir des snapshots automatiques en snapshots fixes
Veuillez suivre les instructions "Créer un snapshot manuel".
Démarrer des snapshots de volume en mode lecture seule
Un snapshot créé manuellement ainsi qu'un snapshot continu peuvent être démarrés en mode lisible en parallèle du volume réel. Cela crée un autre volume qui rend les fichiers correspondants disponibles en mode lecture seule.
Pour afficher le snapshot d'un volume, procédez comme suit :
➤ Cliquez sur le volume correspondant.
➤ Cliquez sur l'onglet “Général”.
➤ Cliquez sur le bouton “Fournir un snapshot en tant que volume”.
➤ La fenêtre “Fournir un snapshot en tant que volume” s'ouvre.
➤ Dans le menu “Instantané”, choisissez entre les options
➤ “À partir de maintenant” : Démarrer un snapshot à partir du moment actuel.
➤ “Par date / heure” : Démarrer un snapshot à partir d'un autre moment.
➤ "Nom du snapshot" : Démarrer un snapshot créé manuellement.
➤ Choisissez un nom pour le snapshot.
➤ Cliquez sur le bouton “Créer” pour créer le snapshot.
Démarrer des snapshots de volume en mode écriture
Pour utiliser un snapshot de volume en mode écriture, ce snapshot doit être transféré sur un Silent Brick vide à l'aide de la fonctionnalité de clonage.
Pour cela, suivez les étapes sous "Cloner un volume".
Cloner un volume
Lors du clonage d'un volume, tout le contenu est reflété sur un deuxième Brick. Un clone peut également être utilisé pour copier un instantané dans un volume modifiable.
Pour créer le clone d'un volume, procédez comme suit :
➤ Cliquez sur le volume correspondant.
➤ Cliquez sur l'onglet “Général”.
➤ Cliquez sur le bouton “Clone”.
➤ La fenêtre “Créer un clone de volume” s'ouvre.
➤ Dans le menu “Instantané”, choisissez entre les options
➤ “À partir de maintenant” : Démarrer un snapshot à partir du moment actuel.
➤ “Par date / heure” : Démarrer un snapshot à partir d'un autre moment.
➤ "Nom du snapshot" : Démarrer un snapshot créé manuellement.
➤ Choisissez un nom pour le clone.
➤ Fournissez une description pour le clone si nécessaire.
➤ Sélectionnez la protection souhaitée.Veuillez noter que ces paramètres ne sont pas automatiquement repris du volume source ! Si les paramètres de protection doivent correspondre à ceux du volume source, vous devez les configurer correctement.
➤ Dans la section "Action à la fin du clonage", vous avez également la possibilité d'effectuer une action complémentaire après la fin du processus de clonage :
➤ Cliquez maintenant sur le bouton « Créer » pour créer le volume cloné.Veuillez noter qu'aucun Silent Brick n'a encore été attribué au volume cloné.
➤ Ajoutez enfin un nombre suffisant de Silent Bricks à votre volume cloné. Un assistant de configuration vous aide à cet égard pour un clonage local.
Désactiver les volumes
Le mode hors ligne est destiné à la maintenance, à l'économie d'énergie et à l'extraction du Silent Brick. Pour mettre un volume en mode hors ligne, procédez comme suit :
➤ Cliquez sur l'onglet « Liste ».
➤ Cliquez sur un volume pour le sélectionner.
➤ Cliquez sur le bouton « Mettre hors ligne ».
➤ Le volume est maintenant désactivé.
Activer les volumes
Pour mettre un volume désactivé ou nouvellement détecté en mode en ligne, procédez comme suit :
➤ Cliquez sur l'onglet « Liste ».
➤ Cliquez sur un volume désactivé pour le sélectionner.
➤ Cliquez sur le bouton « Mettre en ligne ».
➤ Le volume est maintenant importé.
➤ Lorsque le statut passe de « Importation » à « En ligne », l'activation est terminée.
Gérer l'archive conforme
L'archive conforme est le stockage à long terme sécurisé du système Silent Brick et se compose de deux composants :
➤ Zone de stade
➤ Zone WORM
Lors de l'entreposage, la zone de stade, qui est par définition réinscriptible, sert à l'acceptation des données. De plus, la zone de stade offre la possibilité de conserver automatiquement les données fréquemment utilisées.
La zone WORM, en revanche, est destinée à l'archivage final et sécurisé des fichiers et ne peut donc être utilisée qu'avec des bricks WORM spécialement équipés.
Les zones de stade et WORM partagent un espace de noms commun. Le transfert des fichiers de la zone de stade vers la zone WORM se fait selon la logique suivante, en fonction du type de volume configuré :
➤ Après l'expiration du délai depuis la dernière modification
➤ En définissant le drapeau en lecture seule sur le fichier correspondant
