Monter le Silent Brick Single Drive / Drive / Drive Pro

Monter les rails de rack

Démonter les rails de rack

Les rails de rack doivent d'abord être démontés en deux parties. Pour ce faire, procédez comme suit :

  • ➤ Tirez la rail intérieure de la rail extérieure jusqu'à ce que le levier de déverrouillage (32) soit visible.

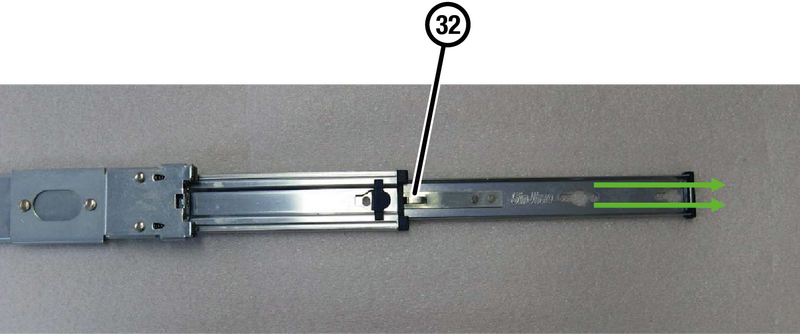

Fig.: Tirer la rail intérieure

  • ➤ Actionnez le levier de déverrouillage (32).

  • ➤ Tirez complètement la rail intérieure de la rail extérieure.

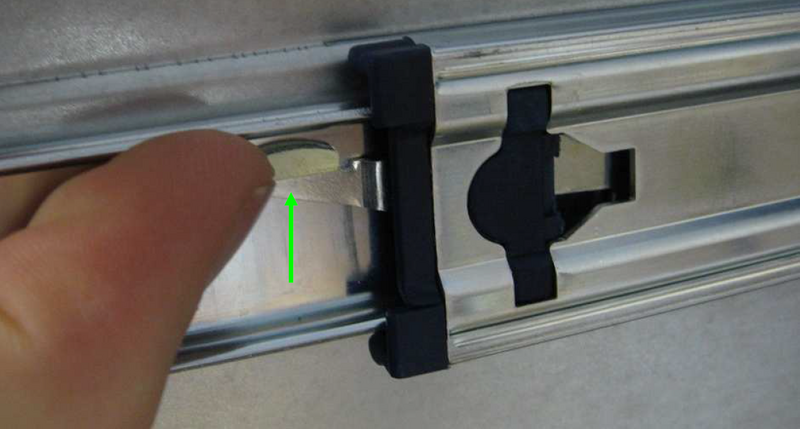

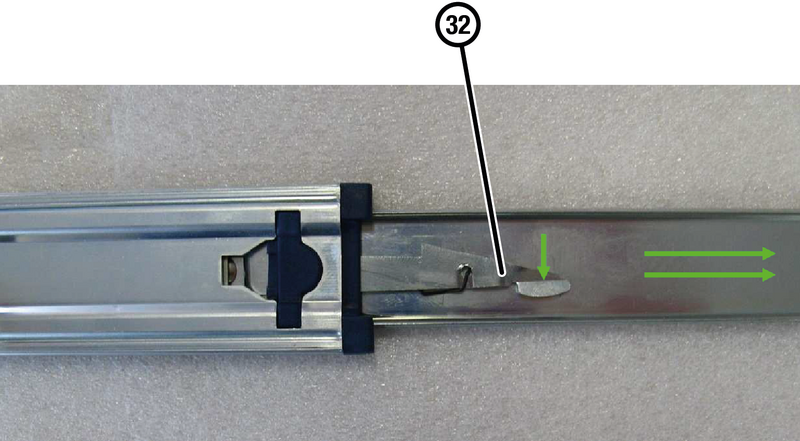

Fig.: Levier de déverrouillage

Monter les rails de rack internes sur le Drive

Pour monter les rails de rack internes sur le Drive, procédez comme suit :

  • ➤ Fixez le rail intérieur du rack sur le boîtier latéral des unités de stockage, de manière à ce que les trous de vis correspondent au rail.

  • ➤ Fixez les rails des deux côtés avec une des vis M4×4 fournies au boîtier.

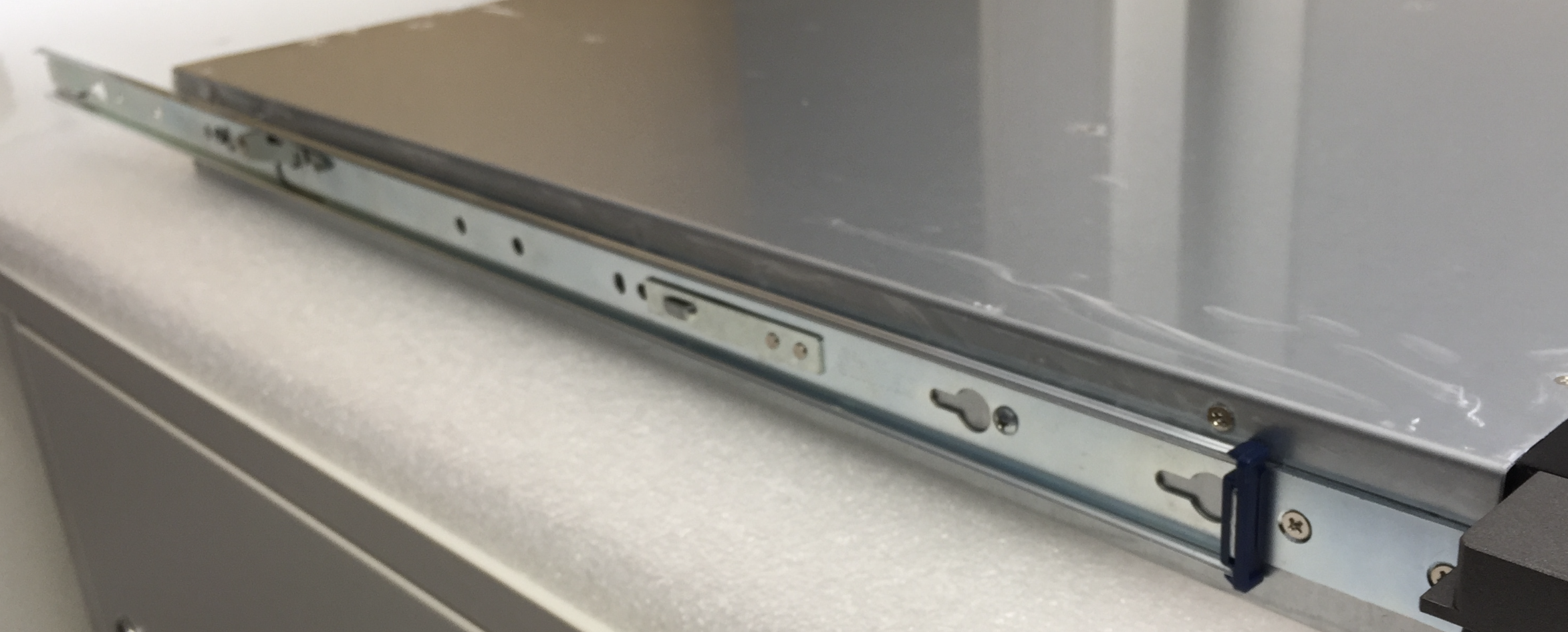

Fig. Visser les rails de rack

Monter les rails de rack extérieurs dans le rack

  • ➤ Pour monter les rails de rack extérieurs dans le rack, procédez comme suit :

  • ➤ Faites glisser le mécanisme de sécurité (33) du rail vers l'arrière.

  • ➤ Accrochez le rail dans le rack.

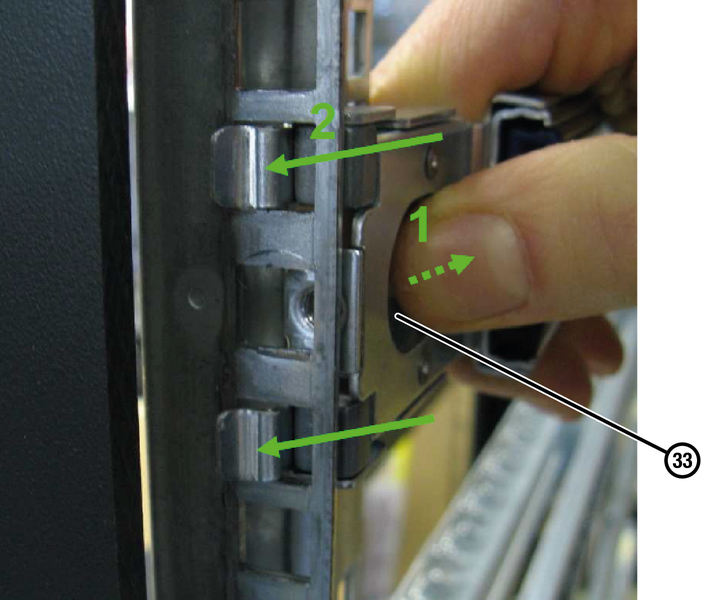

Fig.: Mécanisme de sécurité

  • ➤ Relâchez le mécanisme de sécurité.

  • ➤ Assurez-vous que les goupilles de verrouillage rectangulaires sont correctement ancrées dans les trous du rack.

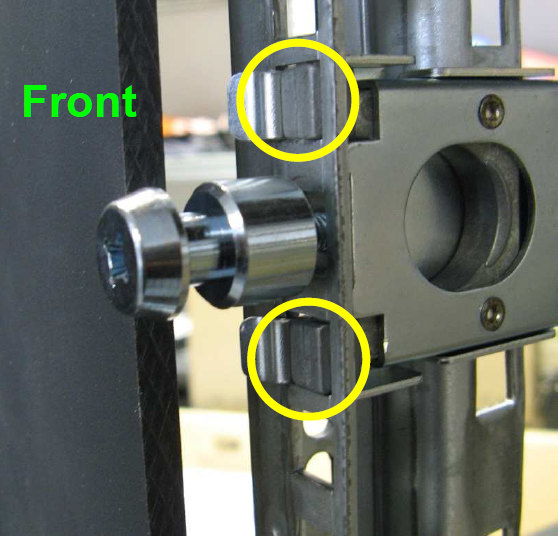

Fig.: Goupille de verrouillage

  • ➤ Vissez le rail de rack à l'avant du rack avec la goupille de verrouillage.

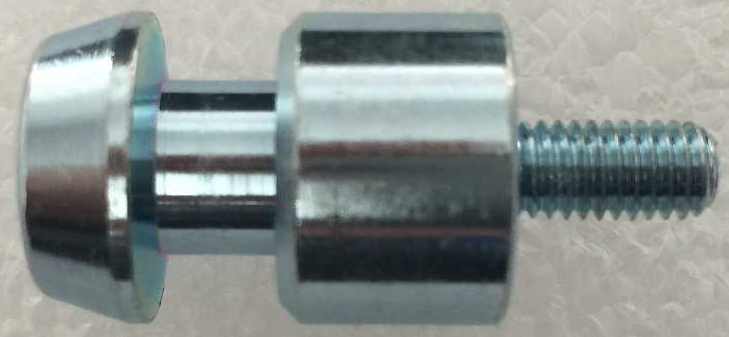

Fig.: Goupille de verrouillage

  • ➤ Vissez le rail de rack à l'arrière du rack avec la vis de verrouillage.

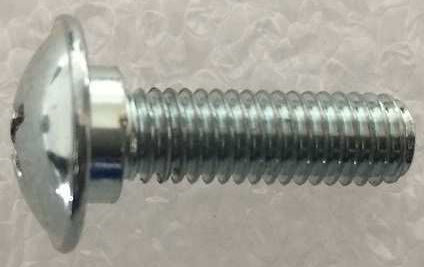

Fig.: Vis de verrouillage

Insérer le contrôleur/le shelf dans le rack

Pour insérer un contrôleur/un shelf dans un rack, procédez comme suit :

  • ➤ Tirez les rails de rack extérieurs aussi loin que possible du rack.

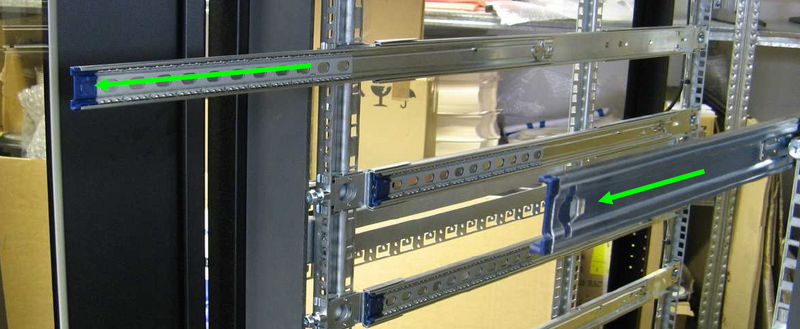

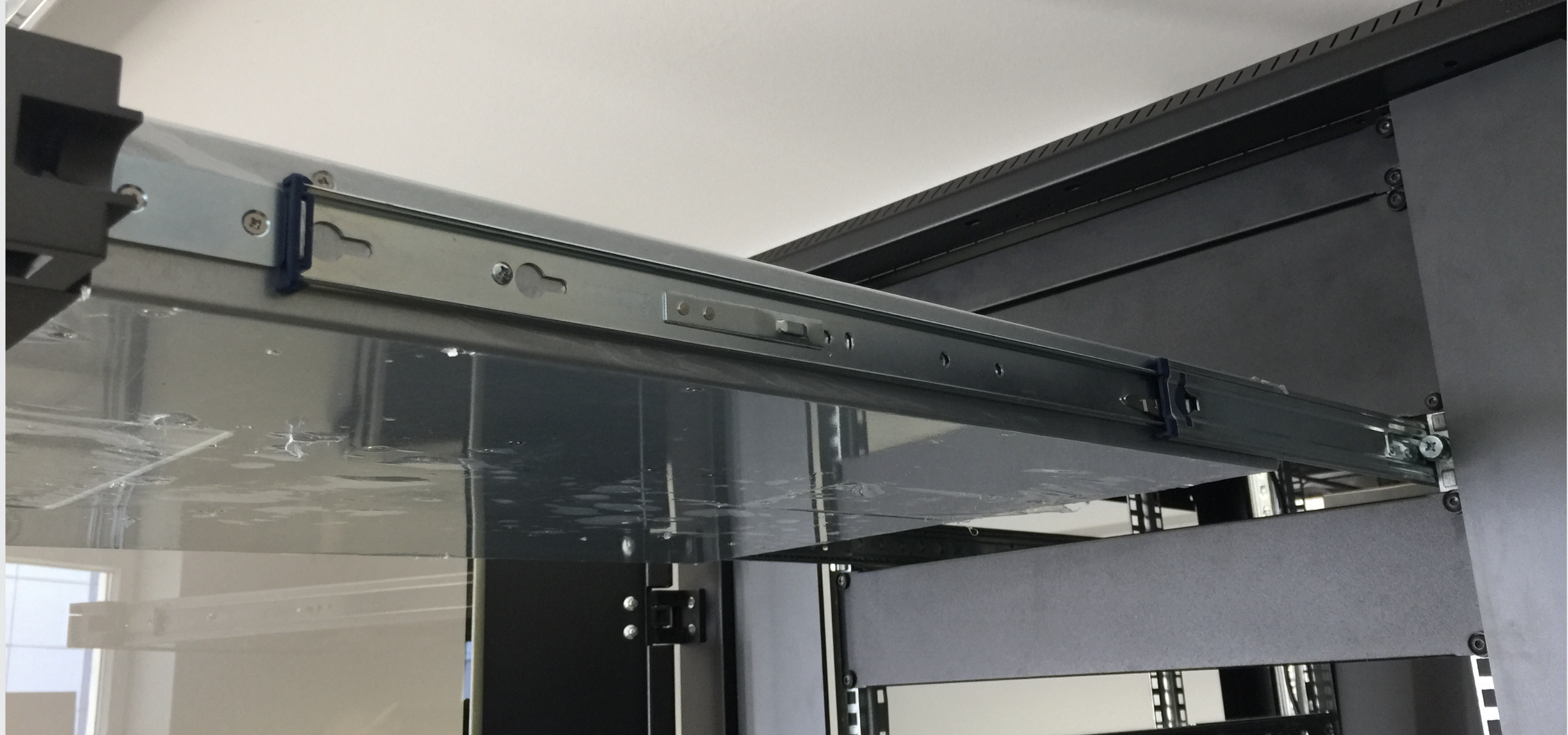

Fig.: Tirer les rails de rack

  • ➤ Accrochez l'appareil de manière à ce que les rails de rack intérieurs glissent dans les rails de rack extérieurs.

  • ➤ Glissez l'appareil dans le rack jusqu'à ce qu'il s'arrête.

Fig.: Insérer l'appareil

  • ➤ Actionnez le levier de déverrouillage.

Fig. Levier de déverrouillage

  • ➤ Glissez l'appareil dans le rack jusqu'à ce que le verrou s'enclenche.
