Le Contrôleur Silent Brick Série X
L'appareil ne doit être ouvert que par du personnel qualifié.
L'appareil doit être connecté à une prise avec contact de terre.
Assurez-vous d'un accès facile aux prises.
Avertissement, danger de choc électrique : Pour déconnecter l'alimentation, toutes les sources d'alimentation doivent être débranchées pour éviter le risque de choc électrique.
Avertissement, danger de choc électrique
Le Contrôleur Silent Brick Série X est l'unité de base. Le contrôleur comprend l'unité de contrôle pour le système Silent Brick, jusqu'à 8 emplacements (13) pour les conteneurs de stockage Silent Brick Pro, ainsi que deux alimentations (16) pour l'alimentation électrique.
Dans les coins inférieurs de la face avant de l'appareil se trouvent les leviers de verrouillage (14). Avec ces leviers, l'ancrage entre l'appareil et les rails de rack peut être libéré.

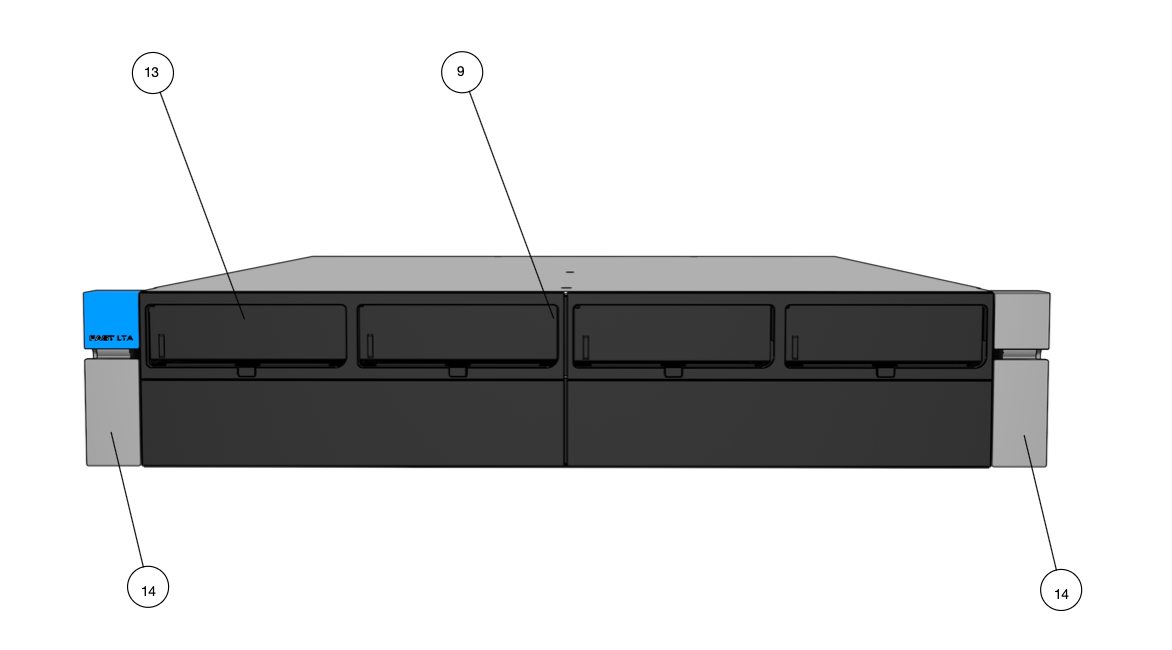

Fig.: Contrôleur Silent Brick Série X, vue de face
N° | Désignation |
9 | Affichage de l'état de fonctionnement de l'emplacement Silent Brick |
13 | Emplacements pour Silent Bricks |
14 | Levier de verrouillage |

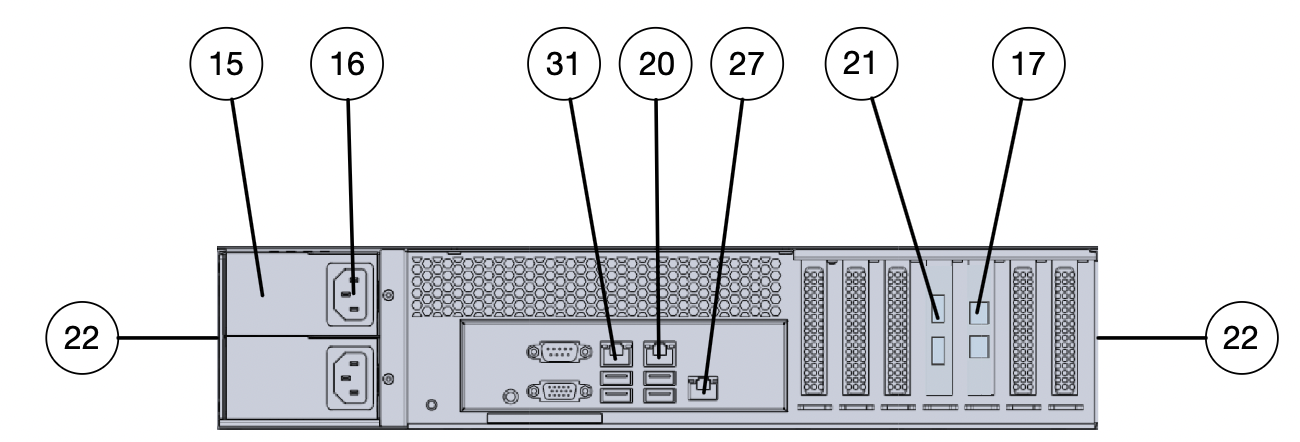

Fig.: Contrôleur Silent Brick Série X, vue de dos
N° | Désignation |
16 | Alimentation |
17 | Connexions SAS pour le raccordement d'extensions (SFF-8644) |
20 | Connexion de gestion (1Gbit Ethernet RJ45) |
21 | Connexions de données selon la variante d'équipement |
22 | Rails de rack |
27 | IPMI-connexion (1GB Ethernet RJ45, interface web indépendante pour la surveillance matérielle) |
28 | Ventilateur |
29 | Alimentation |
31 | Interface de dernier recours |
