Le lecteur unique
L’appareil ne doit être ouvert que par du personnel qualifié.
L’appareil doit être connecté à une prise avec terre.
Assurez un accès facile aux prises électriques.
Attention, risque d’électrocution : pour couper l’alimentation électrique, toutes les sources d’énergie doivent être déconnectées afin d’éviter tout risque d’électrocution.
Attention, risque d’électrocution
Le Single Drive est le plus petit système Silent Brick. Il comprend une unité de contrôle pour la bibliothèque Silent Brick, un emplacement (13) pour les conteneurs de stockage Silent Brick, ainsi que deux alimentations électriques (16) pour l’alimentation, et n’est pas extensible via Shelf.
À l’avant de l’appareil se trouvent trois diodes électroluminescentes (10). Celles-ci indiquent l’état de l’appareil comme suit :
Vert : le système est actif.
Jaune : le système est en mode veille.
Rouge : Le système a détecté une erreur (cette LED s’allume en plus de l’indicateur d’état de fonctionnement).
Fig. : Face avant du lecteur
N° | Désignation |
10 | Indicateur d’état de fonctionnement |
13 | Emplacement pour Silent Bricks |

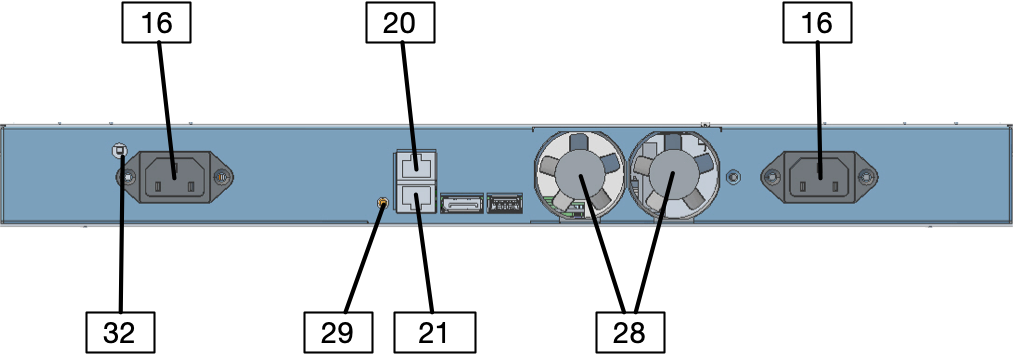

Fig. : Arrière du Single Drive
N° | Désignation |
16 | Alimentation électrique |
20 | Port de gestion Mgmt1 |
21 | Port de données Data1 |
28 | Ventilateur |
29 | Alimentation |
32 | Déverrouillage d’urgence des emplacements pour Silent Bricks |
