Montage Single Drive / Drive / Drive Plus
Monter les rails de rack
Démonter les rails de rack
Les rails de rack doivent d'abord être démontés en deux parties. Procédez comme suit :
➤ Tirez le rail interne hors du rail externe jusqu’à ce que le levier de déverrouillage (32) soit visible.
Fig. : Extraction des rails internes du rack
➤ Actionnez le levier de déverrouillage (32).
➤ Tirez complètement le rail interne hors du rail externe.
Fig. : Levier de déverrouillage
Monter les rails internes du rack sur le lecteur
Pour monter les rails internes du rack sur le lecteur, procédez comme suit :
➤ Positionnez le rail interne de rack sur le boîtier latéral du lecteur de manière à ce que les trous de vis correspondent au rail.
➤ Fixez les rails des deux côtés au boîtier à l’aide d’une vis M4×4 fournie pour chaque côté.

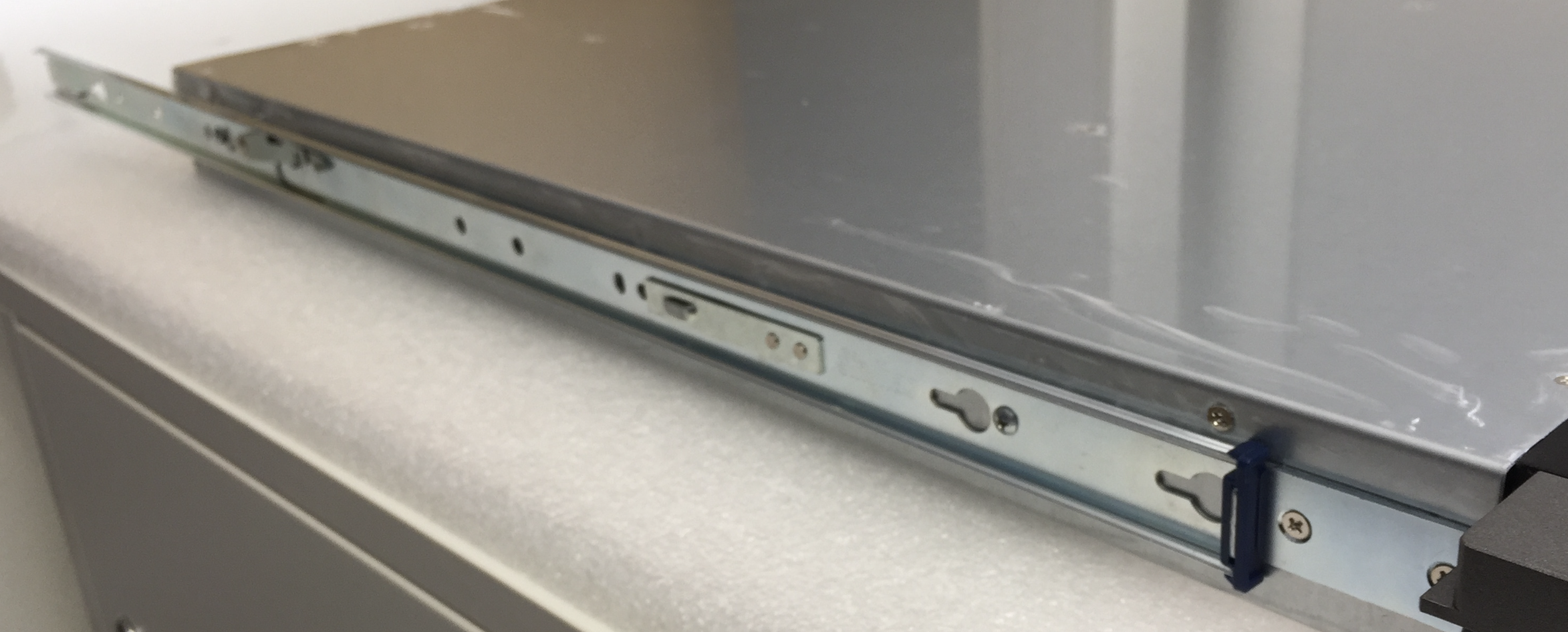

Fig. Visser les rails de rack
Monter les rails externes de rack dans le rack
➤ Pour monter les rails externes de rack dans le rack, procédez comme suit :
➤ Faites reculer le mécanisme de sécurité (33) du rail.
➤ Accrochez le rail dans le rack.
Fig. : Mécanisme de sécurité
➤ Relâchez le mécanisme de sécurité.
➤ Assurez-vous que les goupilles de verrouillage rectangulaires sont correctement ancrées dans les trous du rack.
Fig. : Goupille de verrouillage
➤ Vissez le rail de rack à l’avant du rack avec l’ergot de verrouillage.
Fig. : Ergot de verrouillage
➤ Vissez le rail de rack à l’arrière du rack avec la vis de verrouillage.
Fig. : Vis de verrouillage
Insertion du Contrôleur/Shelf dans le rack
Pour insérer un Contrôleur ou un Shelf dans un rack, procédez comme suit :
➤ Tirez autant que possible les rails de rack extérieurs hors du rack.

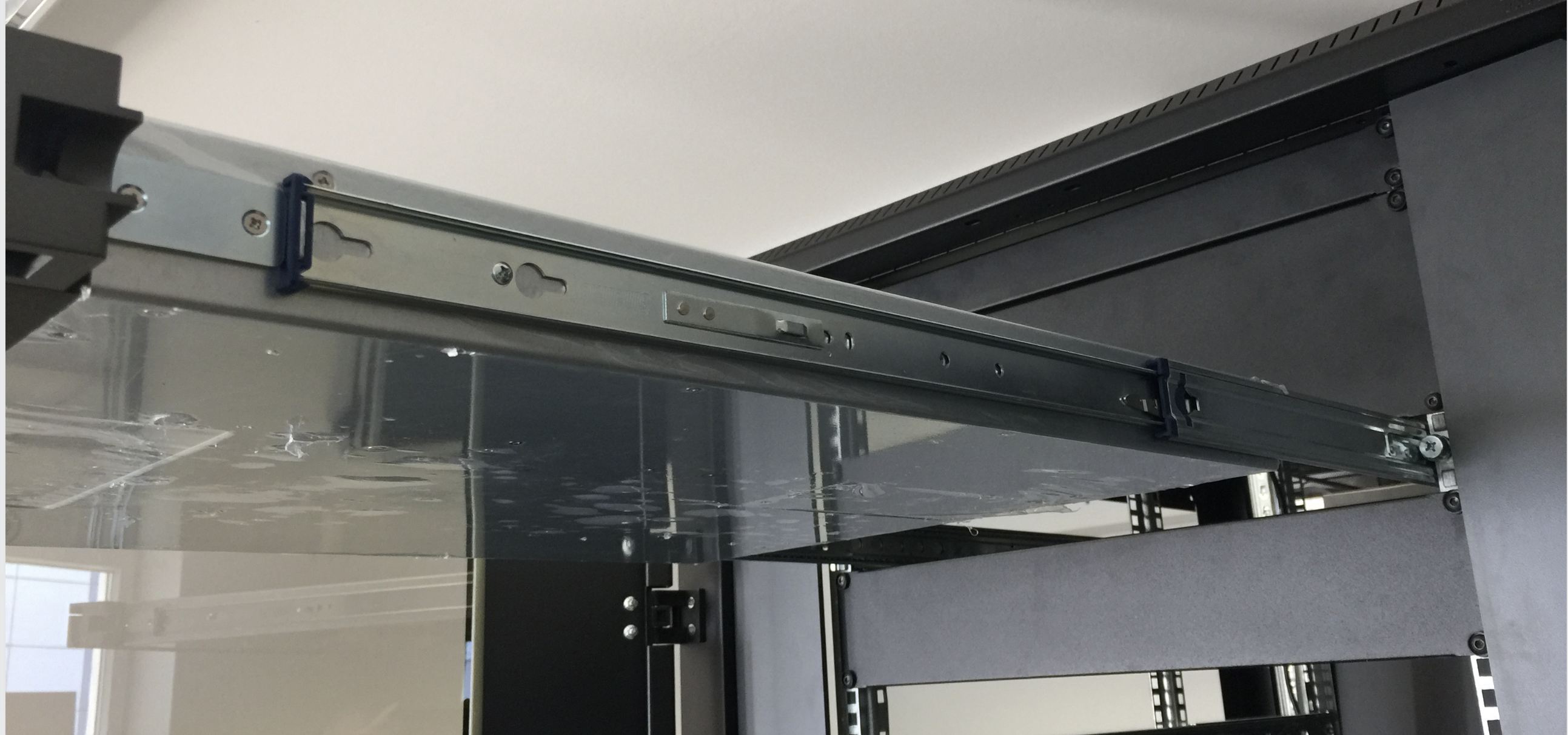

Fig. : Extraction des rails de rack
➤ Accrochez l’appareil de manière à ce que les rails de rack intérieurs glissent dans les rails de rack extérieurs.
➤ Poussez l’appareil dans le rack jusqu’à ce qu’il s’arrête.

Fig. : Insérer l’appareil
➤ Actionnez le levier de déverrouillage.
Fig. Levier de déverrouillage
➤ Glissez l’appareil dans le rack jusqu’à ce que le verrouillage s’enclenche.
