Le contrôleur de la série G

L’appareil ne doit être ouvert que par du personnel qualifié.

L’appareil doit être connecté à une prise avec terre.

Assurez un accès facile aux prises électriques.

Attention, risque d’électrocution : pour couper l’alimentation électrique, toutes les sources d’énergie doivent être déconnectées afin d’éviter tout risque d’électrocution.

Block Image

Attention, risque d’électrocution

Block Image

Le contrôleur constitue l’unité de base de la bibliothèque Silent Brick. Il comprend l’unité de commande (12) pour la bibliothèque Silent Brick, cinq emplacements (13) pour les conteneurs de stockage Silent Brick, ainsi que deux alimentations électriques (16) pour l’alimentation énergétique.

Sur la face avant de l’appareil, dans le coin supérieur gauche, se trouvent trois diodes électroluminescentes (10). Celles-ci indiquent l’état de l’appareil comme suit :

  • Vert : le système est actif.

  • Jaune : le système est en mode veille.

  • Rouge : Le système a détecté une erreur (cette LED s’allume en plus de l’indicateur d’état de fonctionnement).

Un affichage ePaper (11) est situé dans le coin supérieur gauche de l’unité de commande. Il affiche les informations suivantes relatives à la bibliothèque Silent Brick :

  • Adresse IPv4,

  • Adresse IPv6 ou adresse IPv4 du réseau de données en cas de séparation du réseau,

  • Nom,

  • Version,

  • Capacité de stockage,

  • Statut,

  • Code QR.

Aux coins inférieurs de la face avant de l’appareil se trouvent les leviers de verrouillage (14). Ces leviers permettent de libérer l’ancrage entre l’appareil et les rails de rack.

Block Image

Fig. : Vue d’ensemble du contrôleur

Block Image

Fig. : Face avant du contrôleur

Désignation

10

Indicateur d’état de fonctionnement

11

Affichage ePaper

12

Unité de contrôle

13

Emplacements pour Silent Bricks

14

Levier de verrouillage

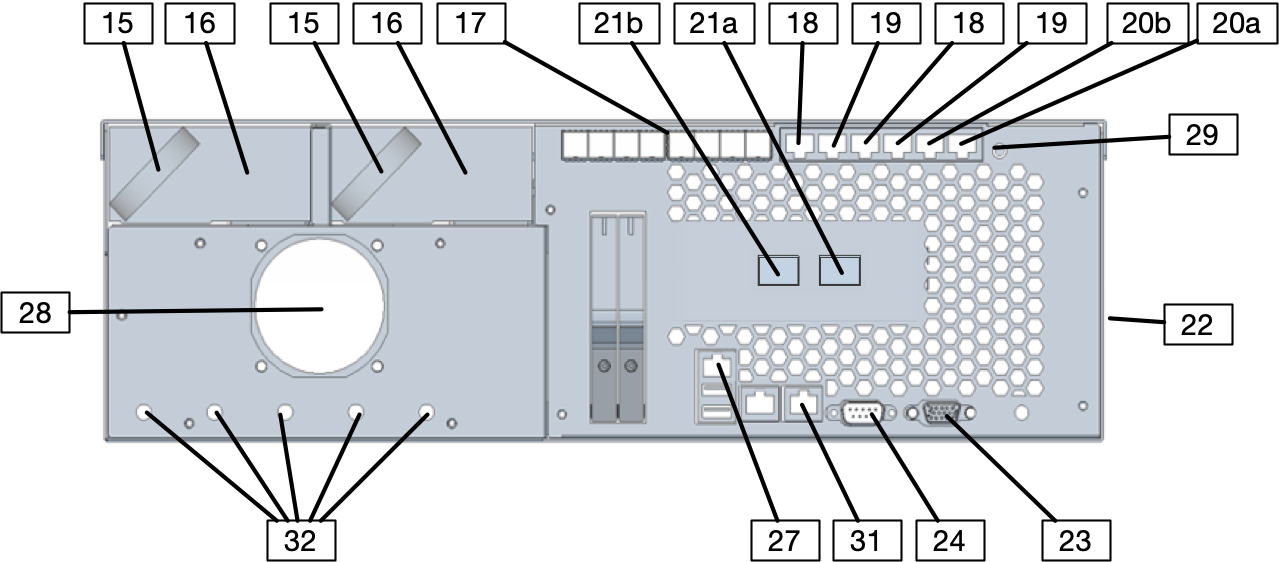

Contrôleur Révision 1, face arrière

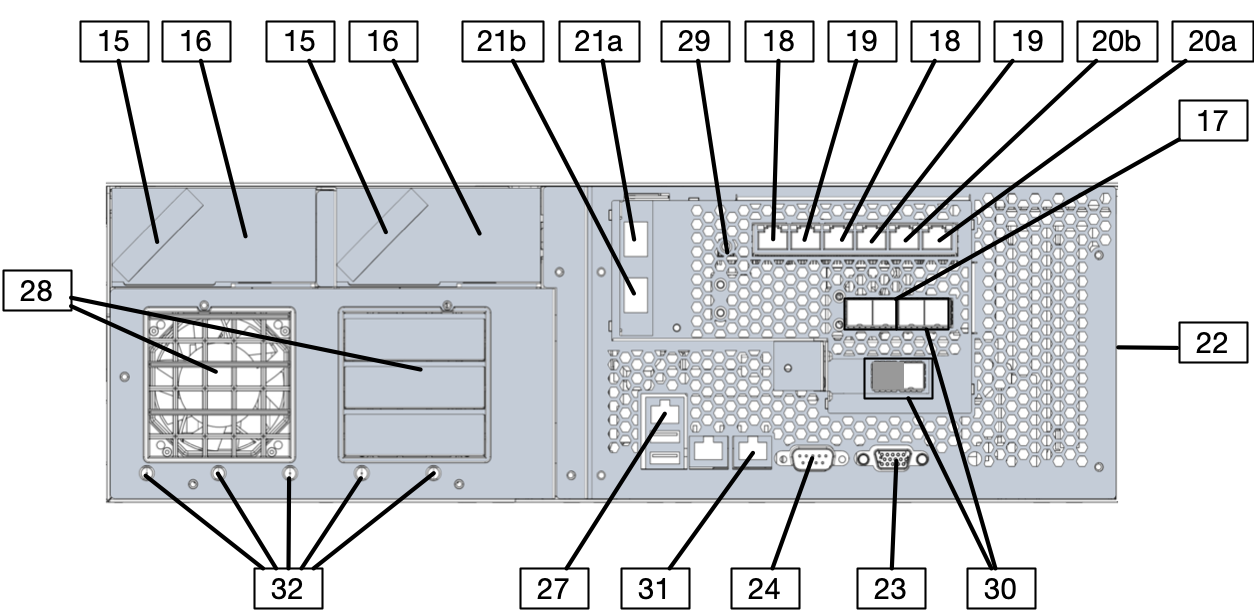

Contrôleur Révision 2, face arrière

Désignation

15

Poignée

16

Alimentation électrique

17

Connecteurs SAS pour la connexion d’extensions (SFF-8644)

18

Connecteurs de communication Shelf (Ethernet 100 Mbit RJ45 / Ethernet 1 Gb RJ45)

19

Connecteurs de communication du contrôleur (Ethernet 100 Mbit RJ45 / Ethernet 1 Gb RJ45)

20a

Port de gestion Mgmt1
(Ethernet 100 Mbit RJ45 / Ethernet 1 Gb RJ45)

20b

Connecteur de gestion Mgmt2
(Ethernet 100 Mbit RJ45 / Ethernet 1 Gb RJ45)

21a

Connecteur de données Data 1
(Fibre Channel 8 Gb | 16 Gb | 32 Gb ou Ethernet 10 Gb SFP+ ou Ethernet 10 Gb RJ45)

21b

Connecteur de données Data 2
(Fibre Channel 8 Gb | 16 Gb | 32 Gb ou Ethernet 10 Gb SFP+ ou Ethernet 10 Gb RJ45)

22

Rails de rack

23

Prise VGA

24

Optionnel : port série (RS232)

26

Connecteurs USB

27

Connecteur IPMI (Ethernet 1 Gb RJ45, interface web indépendante pour la surveillance matérielle)

28

Ventilateur

29

Alimentation

30

Connecteurs SAS pour usage interne (SFF-8644)

31

Interface de dernier recours

32

Déverrouillage d’urgence des emplacements pour Silent Bricks
