Le contrôleur de la Série X
L’appareil ne doit être ouvert que par du personnel qualifié.
L’appareil doit être connecté à une prise avec terre.
Assurez un accès facile aux prises électriques.
Attention, risque d’électrocution : pour couper l’alimentation électrique, toutes les sources d’énergie doivent être déconnectées afin d’éviter tout risque d’électrocution.
Attention, risque d’électrocution
Le contrôleur Silent Brick Série X constitue l’unité de base. Il intègre l’unité de commande du système Silent Brick, jusqu’à 8 emplacements (13) pour les conteneurs de stockage Silent Brick Pro, ainsi que deux alimentations électriques (16) pour l’alimentation.
Aux coins inférieurs de la face avant de l’appareil se trouvent les leviers de verrouillage (14). Ces leviers permettent de libérer l’ancrage entre l’appareil et les rails de rack.

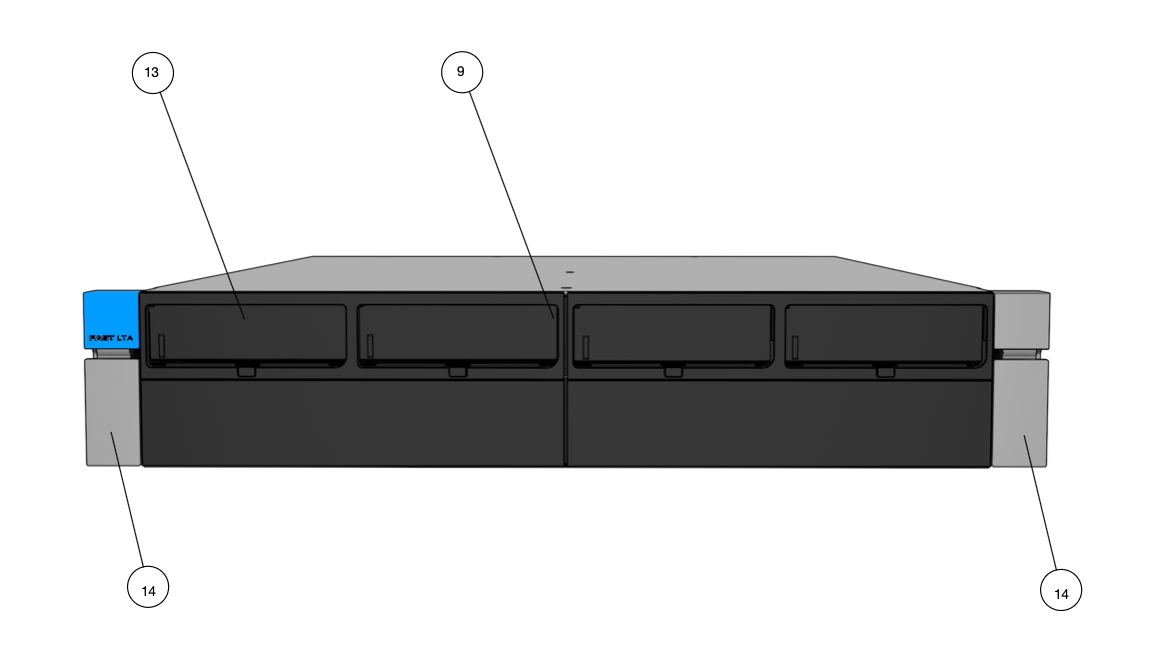

Fig. : Contrôleur Silent Brick Série X, face avant
N° | Désignation |
9 | Indicateur d’état de fonctionnement de l’emplacement Silent Brick |
13 | Emplacements pour Silent Bricks |
14 | Levier de verrouillage |

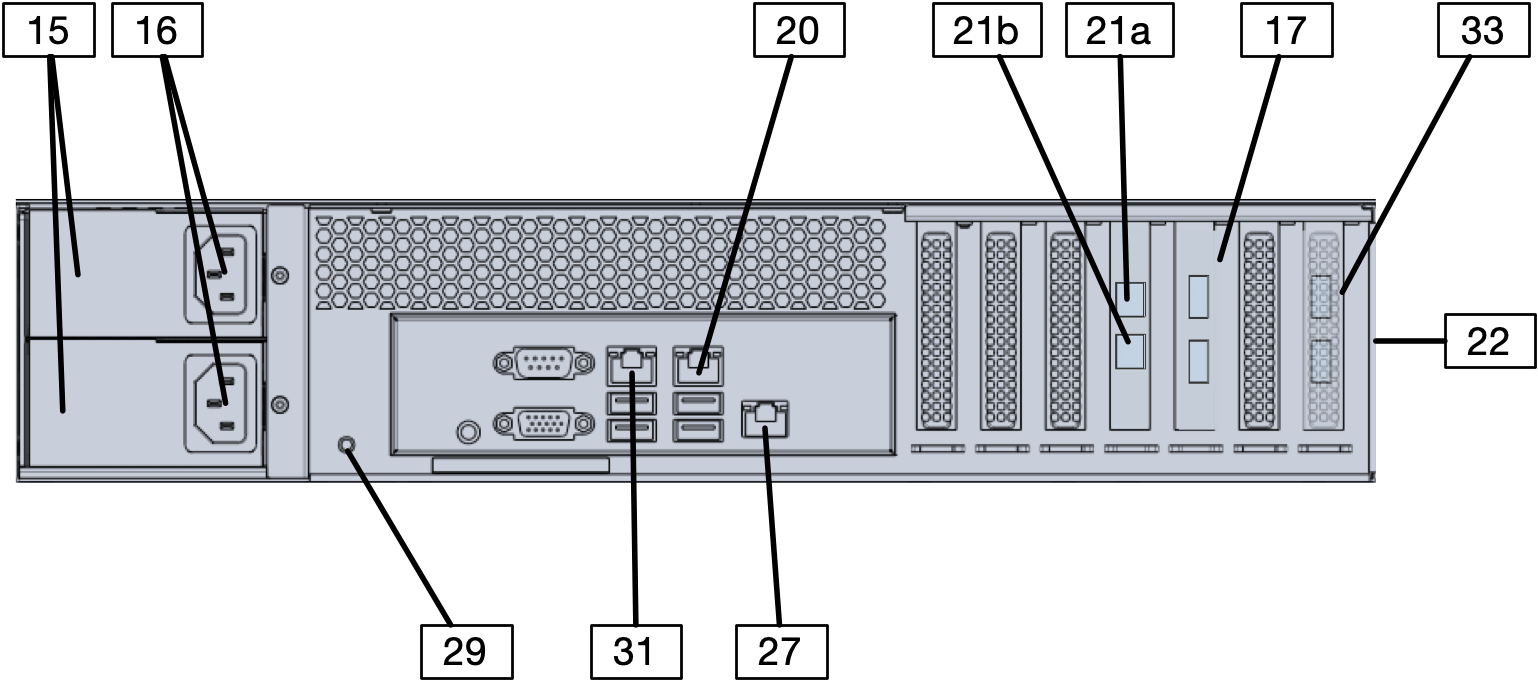

N° | Désignation |
16 | Alimentation électrique |
17 | Connecteurs SAS pour la connexion d’extensions (SFF-8644) |
20 | Port de gestion (Ethernet RJ45 1 Gbit) |
21a | Port de données Data1 |
21b | Port de données Data2 |
22 | Rails de rack |
27 | Connecteur IPMI (Ethernet 1 Gb RJ45, interface web indépendante pour la surveillance matérielle) |
29 | Alimentation |
31 | Interface de dernier recours |
33 | Port Fibre Channel optionnel (2x32 Gbit) |
