Câblage du Contrôleur de la Série G

Si votre système Silent Brick est composé de plusieurs Contrôleurs et Shelves (par exemple un Contrôleur et un Shelf), vous devez d’abord effectuer les opérations suivantes :

• ➤ Établissez la connexion réseau interne entre le Contrôleur et le Shelf.

• ➤ Utilisez pour cela les connecteurs (19) pour la communication avec le contrôleur et les connecteurs (18) pour la communication avec le Shelf.

• ➤ Établissez la connexion SAS en utilisant les connecteurs SAS (17).

Si votre système Silent Brick est composé d’un seul appareil ou si vous avez déjà connecté plusieurs appareils entre eux, procédez comme suit :

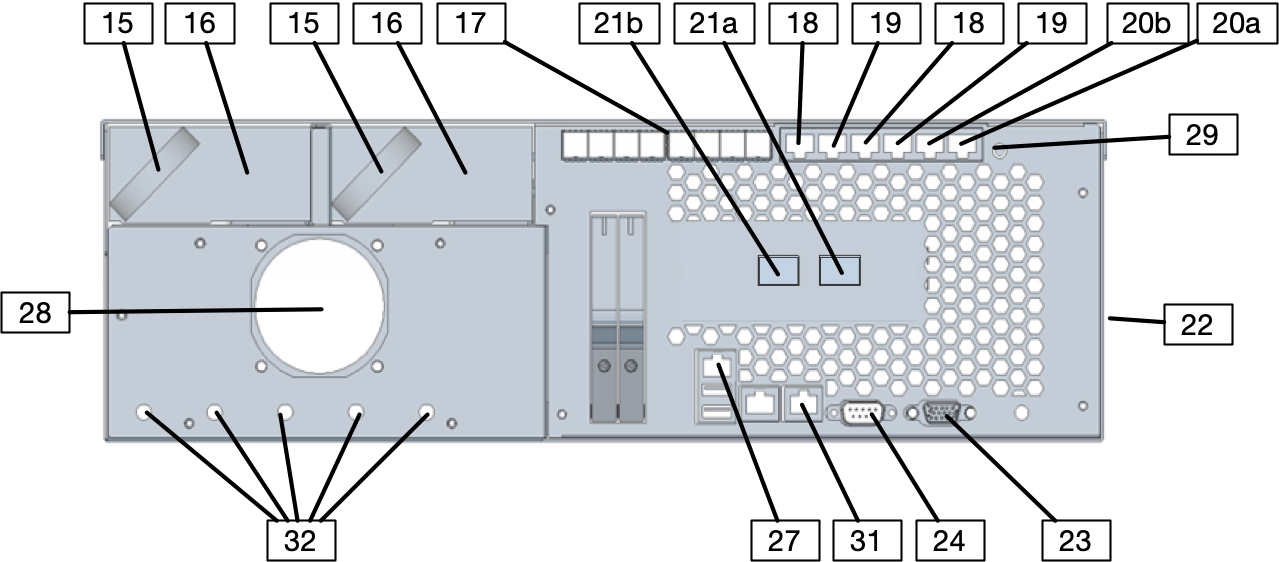

• ➤ Pour un contrôleur Silent Brick G5000 Rev. 1, connectez le câble Ethernet en boucle afin de relier le contrôleur à ses Bricks internes.

• ➤ Pour un contrôleur Silent Brick G5000 Rev. 2, connectez le câble Ethernet en boucle ainsi que le câble SAS en boucle afin de relier le contrôleur à ses Bricks internes.

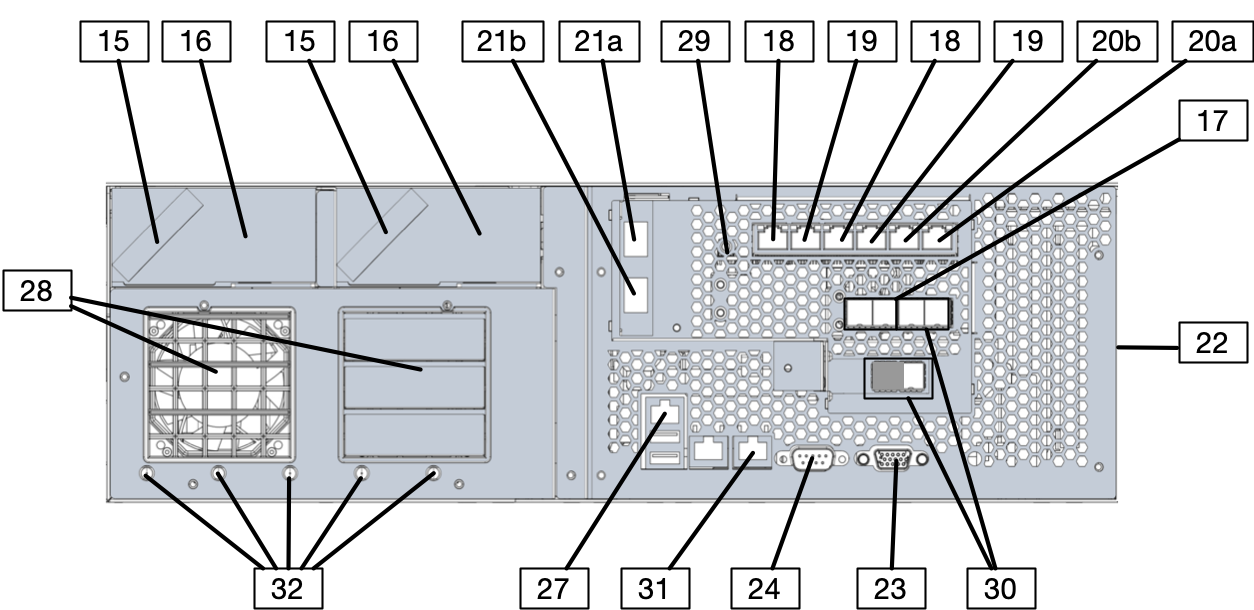

• ➤ Pour un contrôleur Silent Brick G5200, connectez le câble Ethernet en boucle ainsi que les deux câbles SAS en boucle afin de relier le contrôleur à ses Bricks internes.

• ➤ Utilisez pour cela les connecteurs (19) pour la communication avec le contrôleur et les connecteurs (18) pour la communication avec le Shelf.

• ➤ Connectez l’appareil au réseau de gestion (optionnel).

  • ➤ Utilisez pour cela les ports de gestion (20).

• ➤ Connectez l’appareil au réseau de données/gestion.

• ➤ Utilisez pour cela les ports de données (21).

• ➤ Branchez l’appareil à l’alimentation électrique.

• ➤ Utilisez pour cela les connecteurs des alimentations électriques (16). Si possible, connectez chaque alimentation électrique à un circuit électrique distinct.
