Surveiller l’état du système

Vue d’ensemble des composants

Dans la section « Overview », vous pouvez consulter l’état de fonctionnement ainsi que la température des différents composants. Vous y trouverez également un radar d’audit, qui vous permet de voir quels Bricks font actuellement l’objet d’un audit numérique.

Pour consulter l’état de fonctionnement d’un composant, procédez comme suit :

  • ➤ Cliquez dans la barre de navigation sur le dossier « System Status ».

  • ➤ Double-cliquez dans la fenêtre principale sur le terme « State ».

  • ➤ La fenêtre principale affiche désormais la section « Overview » ainsi que l’option « State ».

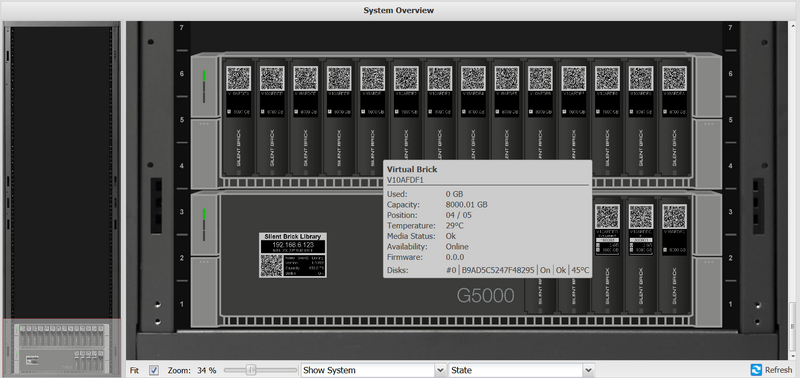

  • ➤ Placez le curseur de la souris sur un composant (par exemple un Brick ou un contrôleur).

  • ➤ Un menu contextuel indiquant l’état de fonctionnement du composant concerné s’affiche.

Pour consulter la température des composants, procédez comme suit :

  • ➤ Cliquez dans la barre de navigation sur le dossier « System Status ».

  • ➤ Double-cliquez dans la fenêtre principale sur le terme « Temperatures ».

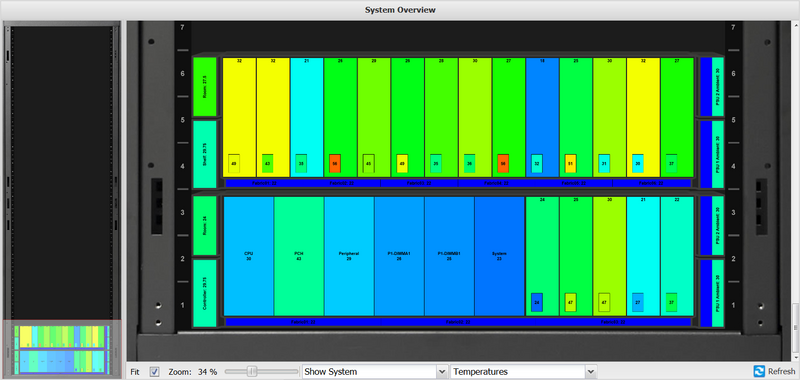

  • ➤ La fenêtre principale affiche désormais une carte thermique avec les températures respectives des composants.

]

Pour afficher l’Audit Radar, procédez comme suit :

  • ➤ Cliquez dans la barre de navigation sur le dossier « System Status ».

  • ➤ Double-cliquez dans la fenêtre principale sur le terme « Audit Radar ».

  • La progression de l’audit numérique est affichée comme suit :

  • Bleu : Audit initialisé

  • Vert : Progression de l’audit.

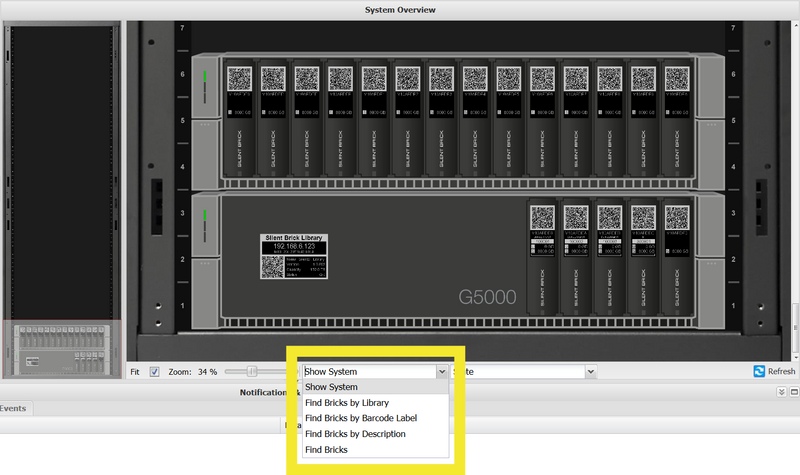

Pour identifier et localiser un Brick, procédez comme suit :

  • ➤ Cliquez dans la barre de navigation sous le dossier « État du système » sur le terme « Vue d’ensemble ».

  • ➤ Sélectionnez dans la partie inférieure de la fenêtre principale l’une des options « Trouver des Bricks… ».

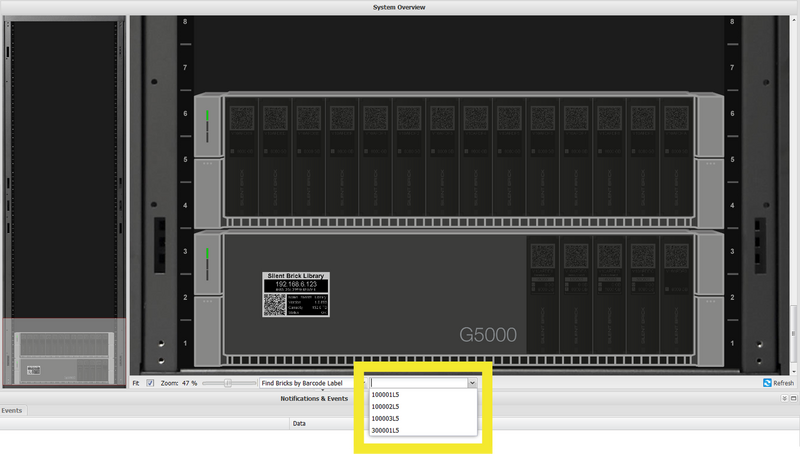

  • ➤ Choisissez la bibliothèque, le code-barres ou la description du Brick concerné.

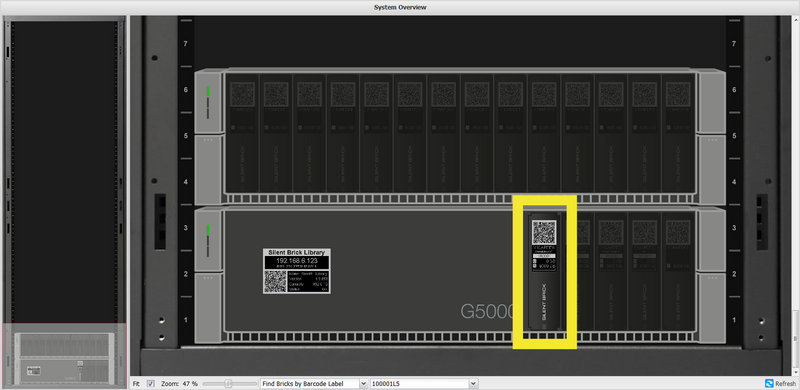

  • ➤ Le Brick sera alors affiché avec une surbrillance blanche.

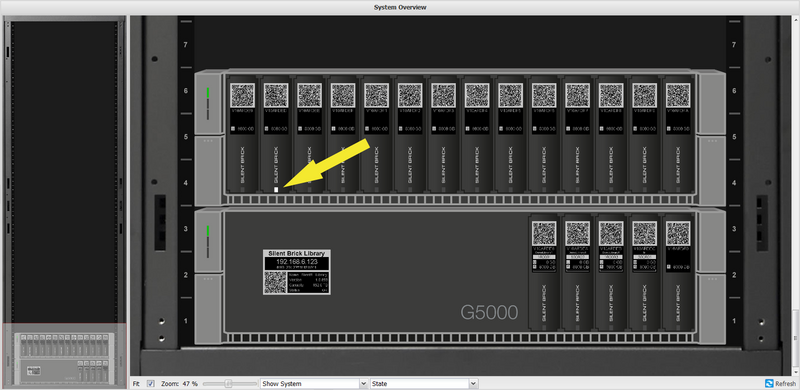

Pour localiser un Brick à l’aide du signal lumineux, procédez comme suit :

  • ➤ Cliquez dans la barre de navigation sous le dossier « État du système » sur le terme « Vue d’ensemble ».

  • ➤ Cliquez avec le bouton droit de la souris sur un Brick dans la fenêtre principale.

  • ➤ Un menu contextuel s’ouvre.

  • ➤ Sélectionnez l’option « Toggle Brick Beacon ».

  • ➤ Le signal lumineux du Brick s’allume dans l’interface de configuration ainsi que sur le composant lui-même.

Actualiser la vue

Pour actualiser la vue de la fenêtre principale, procédez comme suit :

  • ➤ Cliquez sur le bouton « Refresh ».

Statistiques

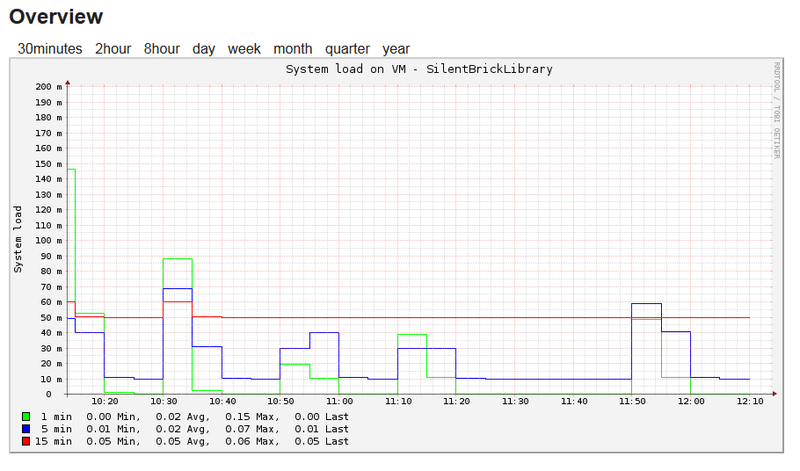

  • Dans la section « Statistics », vous trouverez des graphiques présentant des valeurs statistiques dans les domaines suivants :

  • Charge système,

  • Utilisation du CPU,

  • Utilisation de la mémoire vive,

  • Utilisation du swap,

  • Temps de fonctionnement,

  • Erreurs d’interface.

Pour régler l’axe temporel d’un graphique, procédez comme suit :

  • ➤ Cliquez sur un graphique.

  • ➤ Une vue détaillée du graphique s’ouvre.

  • ➤ Sélectionnez la période à afficher.

  • ➤ Pour revenir à la vue d’ensemble des graphiques, cliquez sur le terme « Overview ».

Historique

Dans la section « History », vous trouverez des informations sur les événements importants, tels que les installations et les mises à jour.

Actualiser la vue

Pour actualiser la vue de la fenêtre principale, procédez comme suit :

  • ➤ Cliquez sur le bouton « Refresh ».
