Remplacement du support de données – Silent Brick Pro

Risque de dommages matériels en cas de manipulation incorrecteLes modules NVMe peuvent être endommagés ou détruits par décharge électrostatique (ESD) beschädigt oder zerstört werden.

  • Pour éjecter un Silent Brick Pro, l’une des conditions suivantes doit être remplie :

  • Le Silent Brick Pro est inutilisé et non attribué.

  • Le Silent Brick Pro n’est pas utilisé et a été placé dans l’« Emplacement d’exportation » par le logiciel associé.

  • Le Silent Brick Pro n’est pas utilisé et a été mis en « Hors ligne » via l’interface de configuration.

Pour remplacer un disque dur, procédez comme suit :

  • ➤ Éjectez le Silent Brick Pro du système. Utilisez pour cela le bouton « Eject » dans le menu contextuel du Silent Brick Pro concerné.

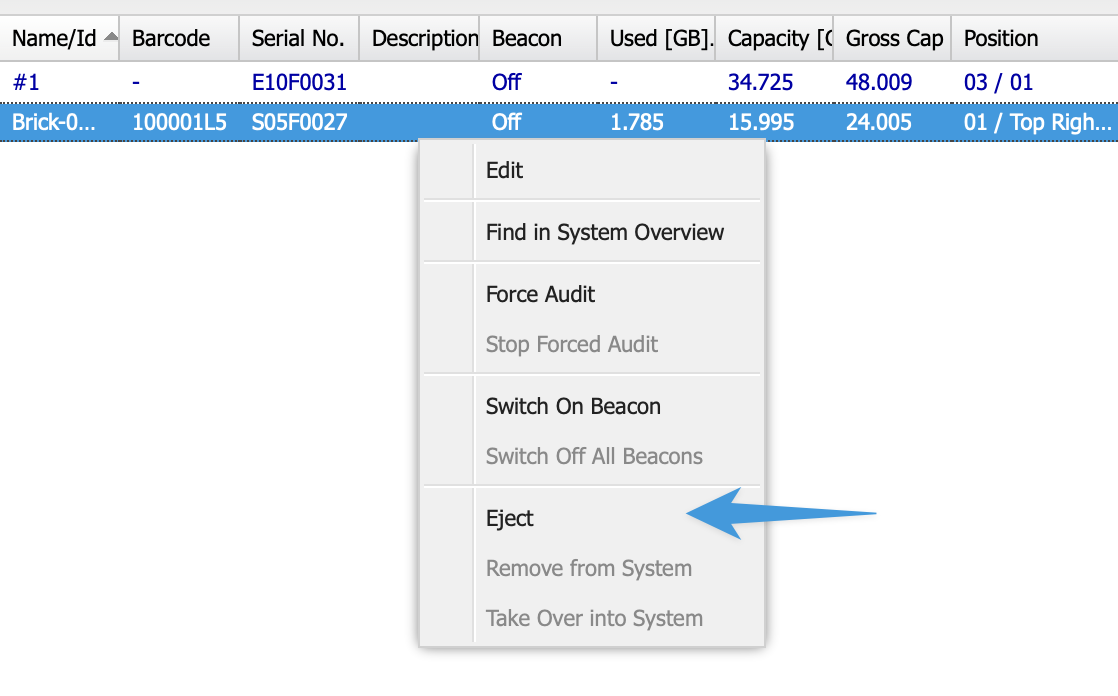

Fig. : Fonction d’éjection dans le menu contextuel du Silent Brick

  • ➤ Le Brick s’extrait automatiquement de quelques centimètres du contrôleur.

  • ➤ Saisissez le Brick et retirez-le complètement du Contrôleur.

Veuillez noter que le mécanisme d’éjection du Silent Brick Pro reste en position d’éjection tant que le Silent Brick Pro n’a pas été retiré. Ce n’est qu’ensuite qu’il peut être réinséré.


Fig. : Brick extrait

  • ➤ Placez l’outil d’ouverture précisément sur le dessus du Silent Brick Pro.

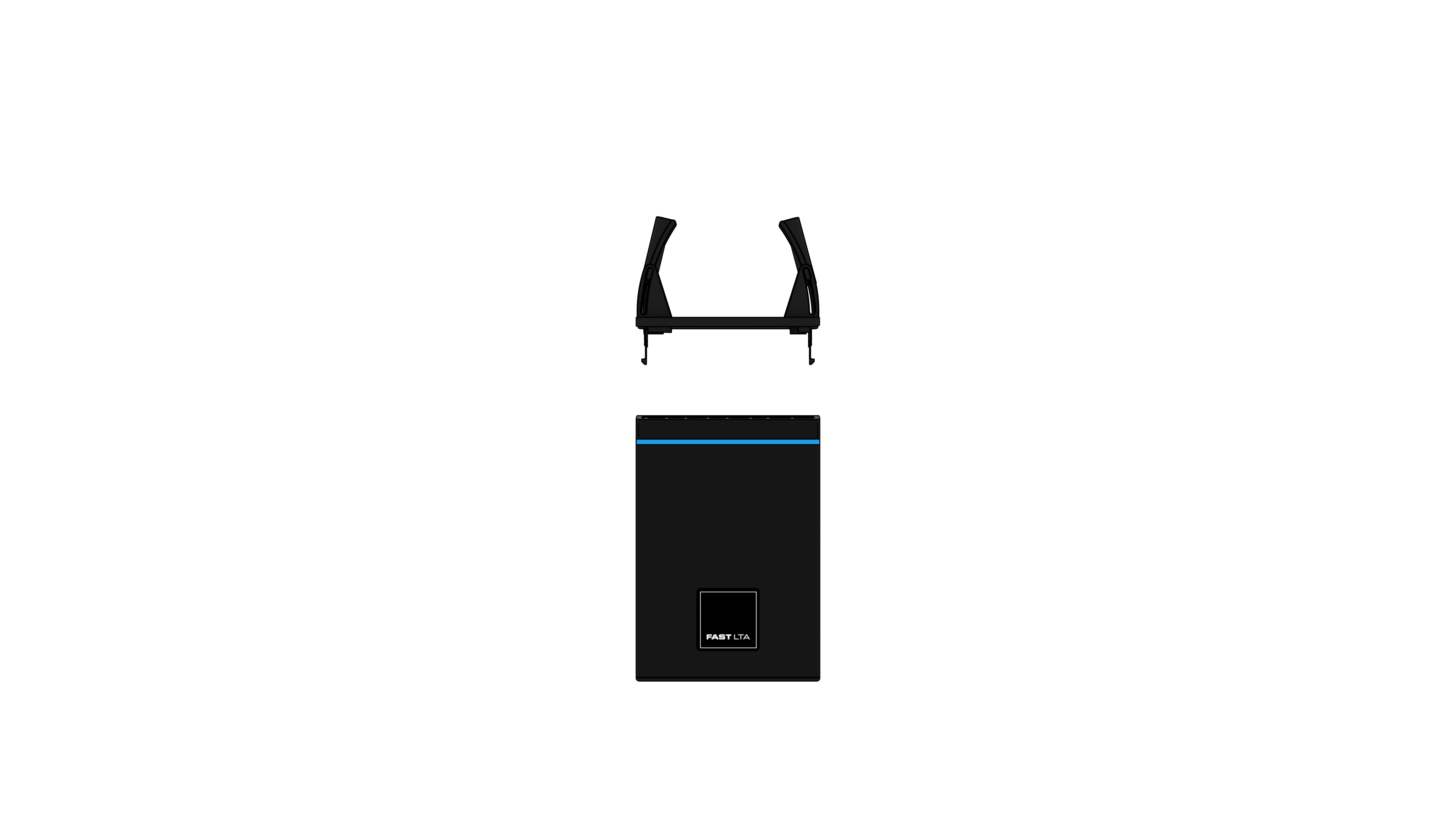

Fig. : Positionnement de l’outil d’ouverture

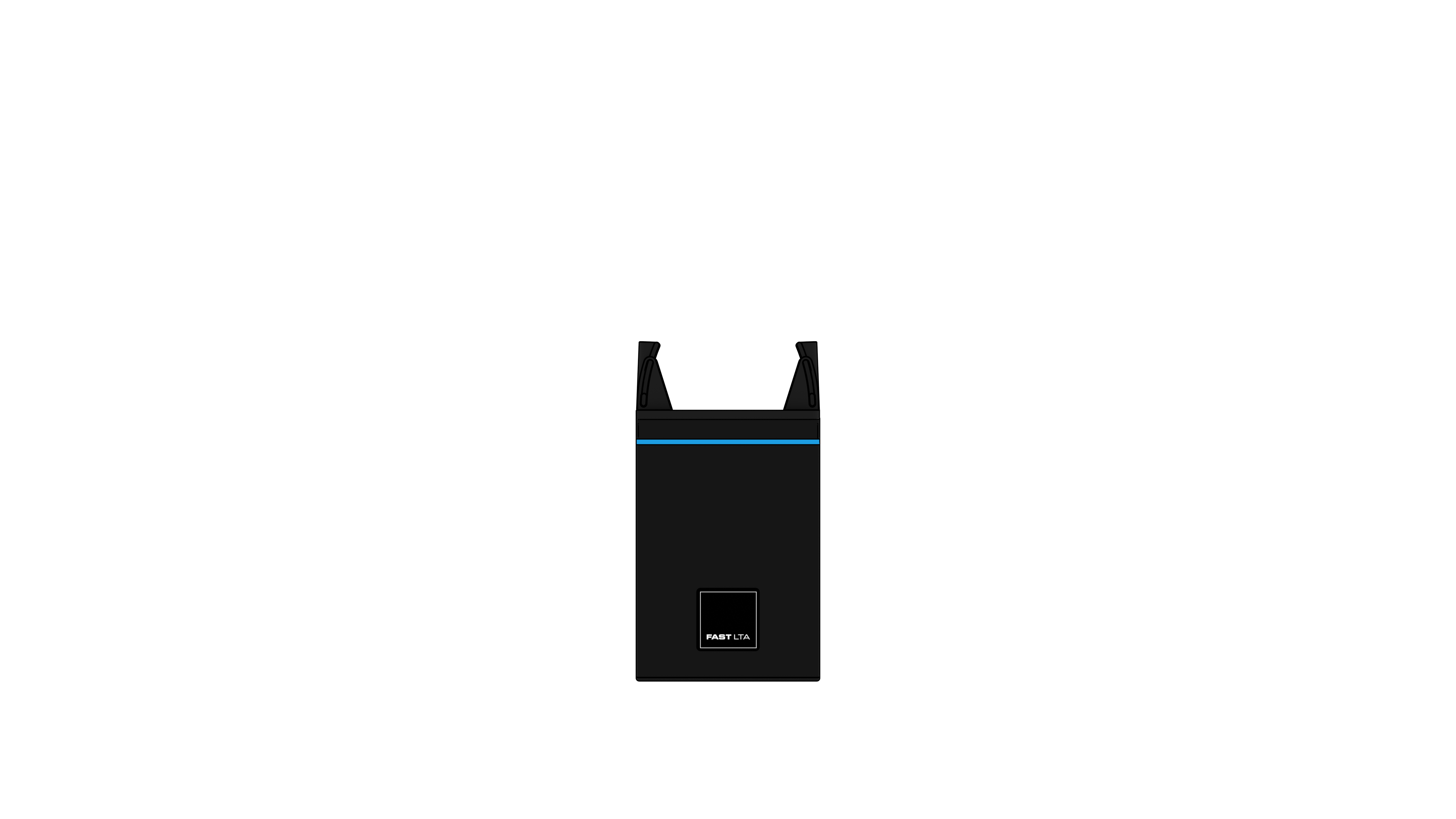

Fig. : Outil d’ouverture en place

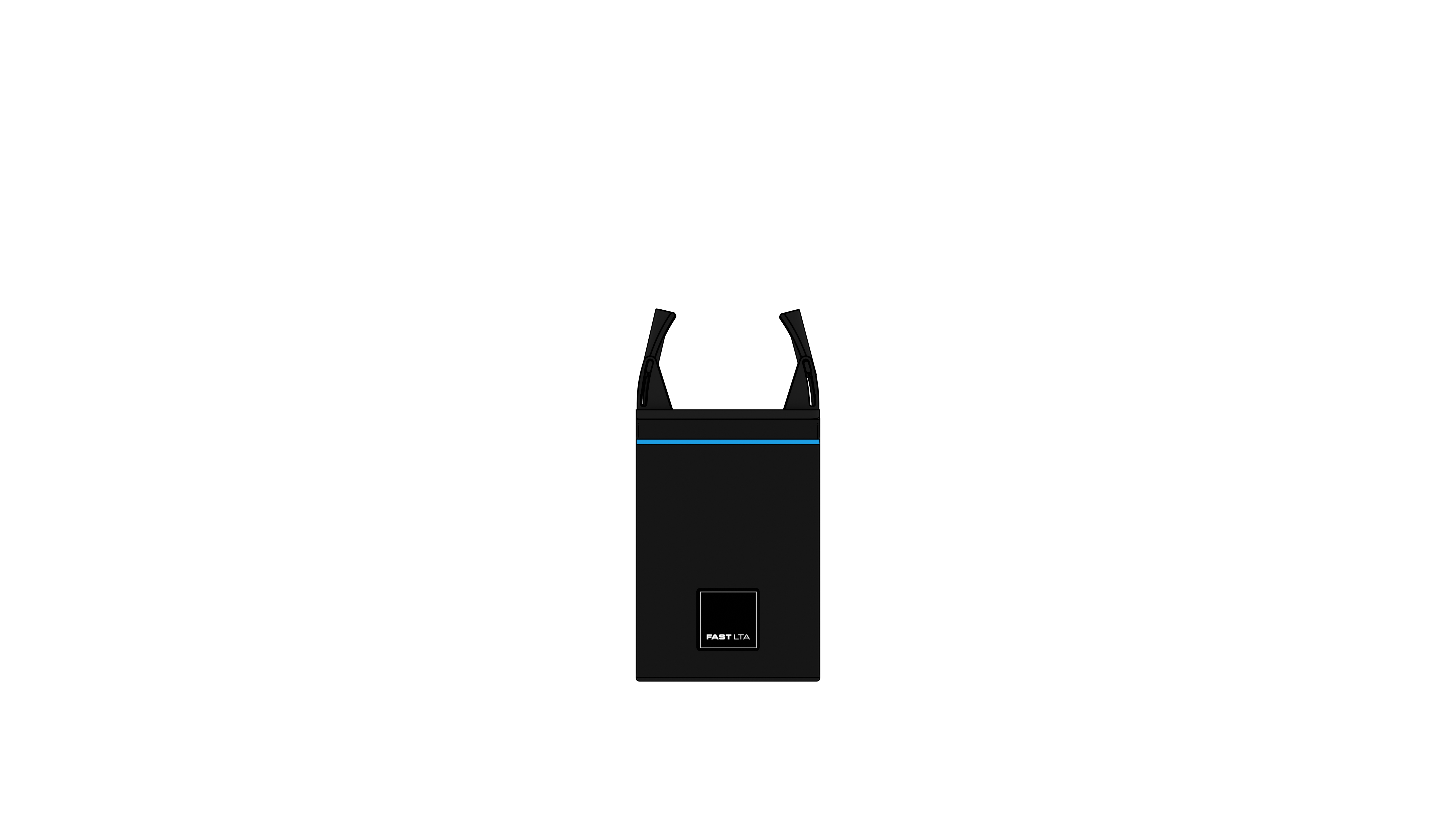

  • ➤ Faites glisser les bras de l’outil vers le bas pour libérer le verrouillage du couvercle.

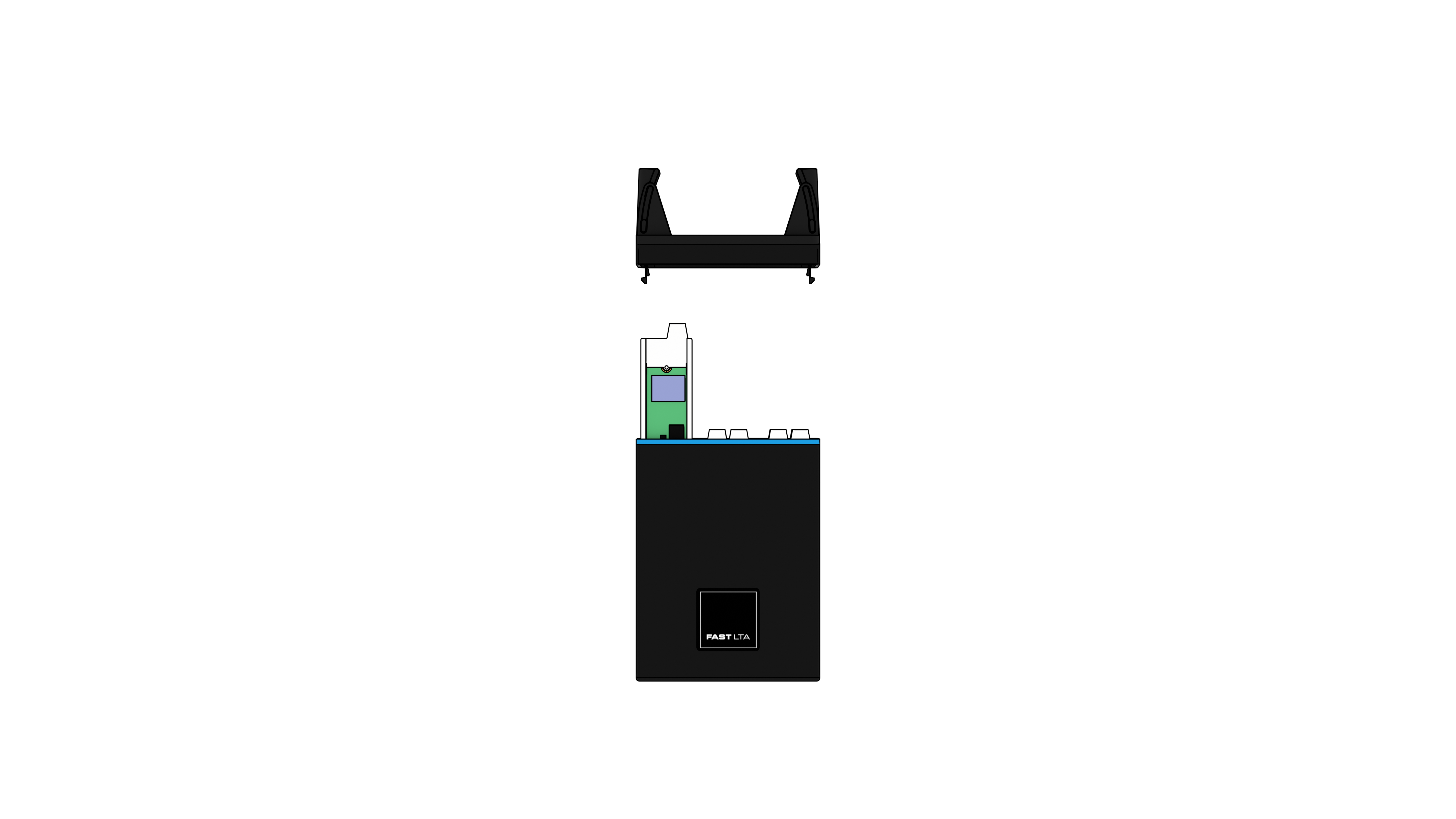

  • ➤ Soulevez le couvercle à l’aide de l’outil.

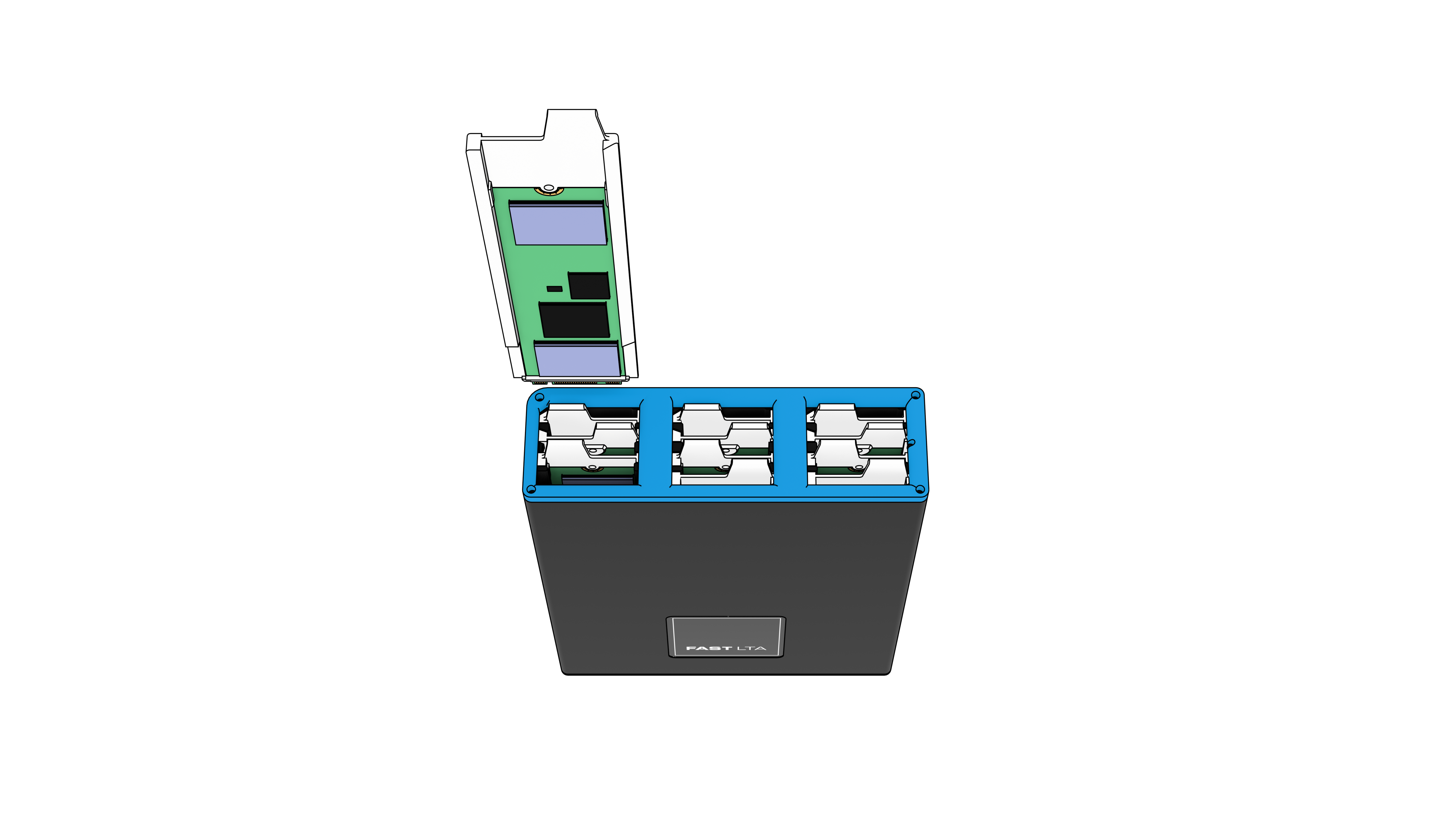

  • ➤ Retirez le disque NVMe de son emplacement et remplacez-le par un nouveau.


  • ➤ Refermez le Silent Brick Pro à l’aide du capuchon en suivant l’ordre inverse.

  • ➤ Insérez le Brick dans l’emplacement du contrôleur jusqu’à ce qu’il s’enclenche de manière perceptible et soit affleurant.
