Montage du contrôleur de la Série X

Démontage du rail de rack

Les rails de rack doivent d'abord être démontés en deux parties. Procédez comme suit :

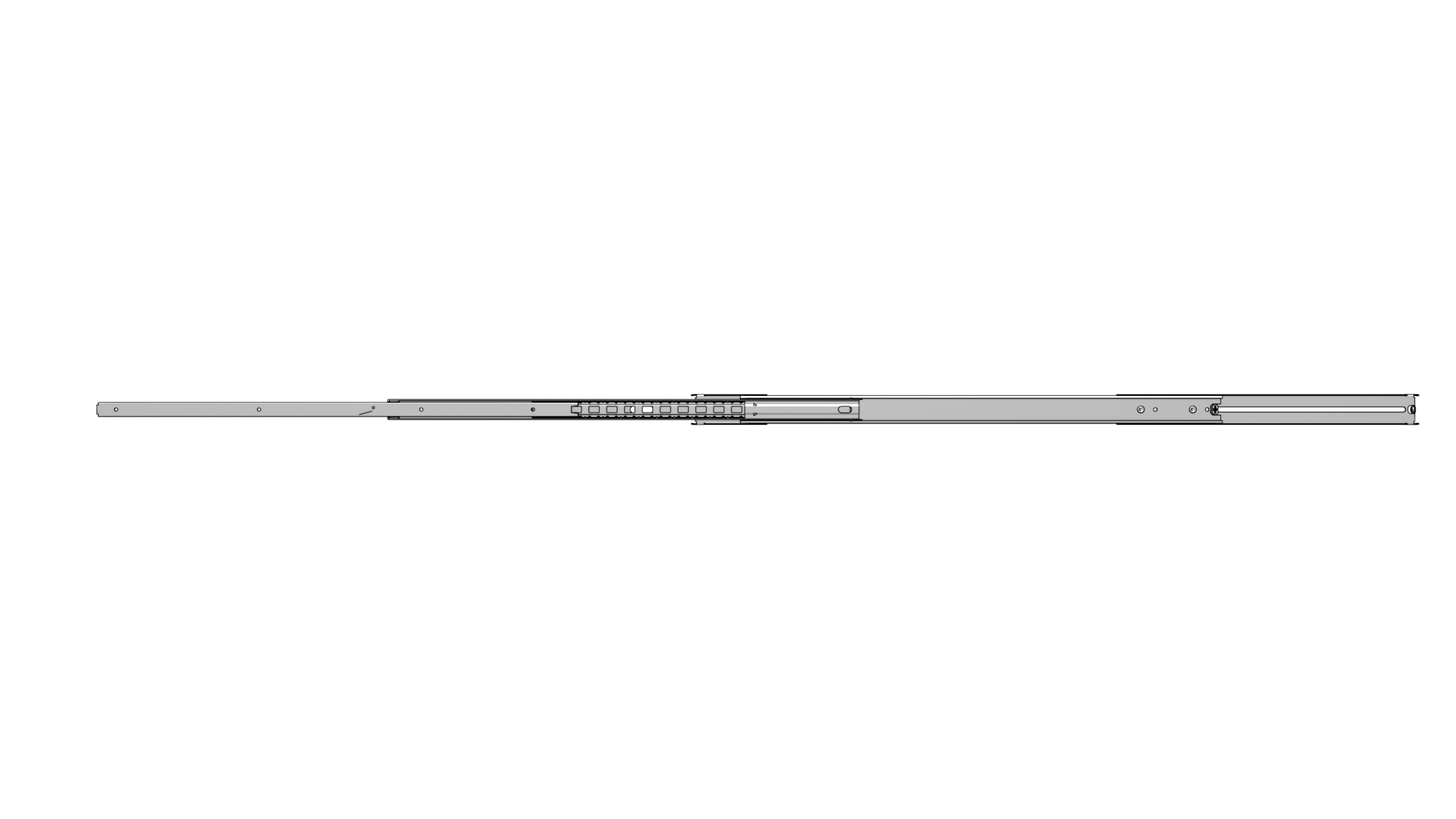

  • ➤ Tirez le rail intérieur hors du rail extérieur jusqu’à ce que le levier de déverrouillage soit visible.

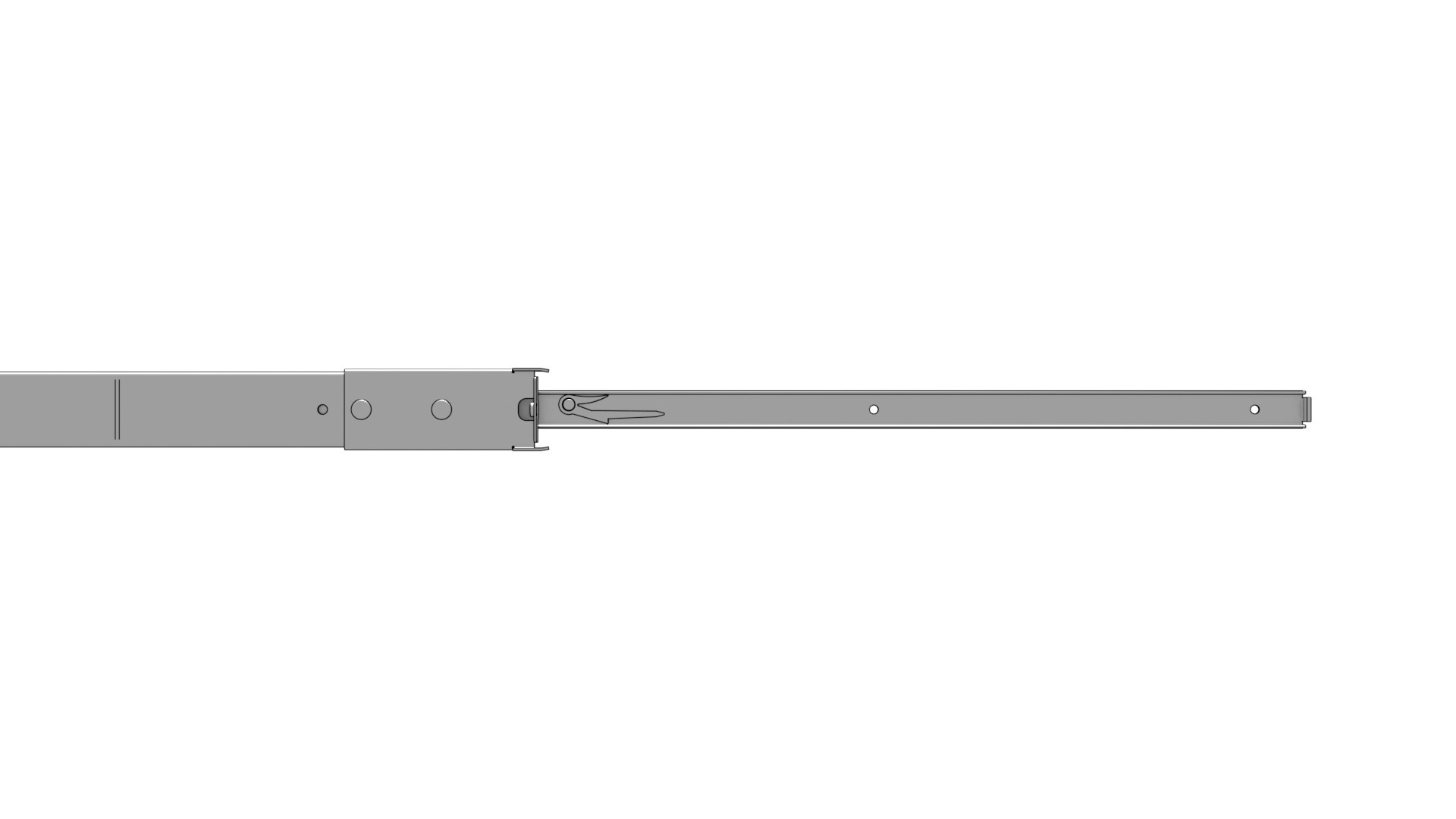

  • ➤ Actionnez le levier de déverrouillage pour extraire le rail intérieur de l’ensemble de rails.

Montage du rail intérieur sur le contrôleur

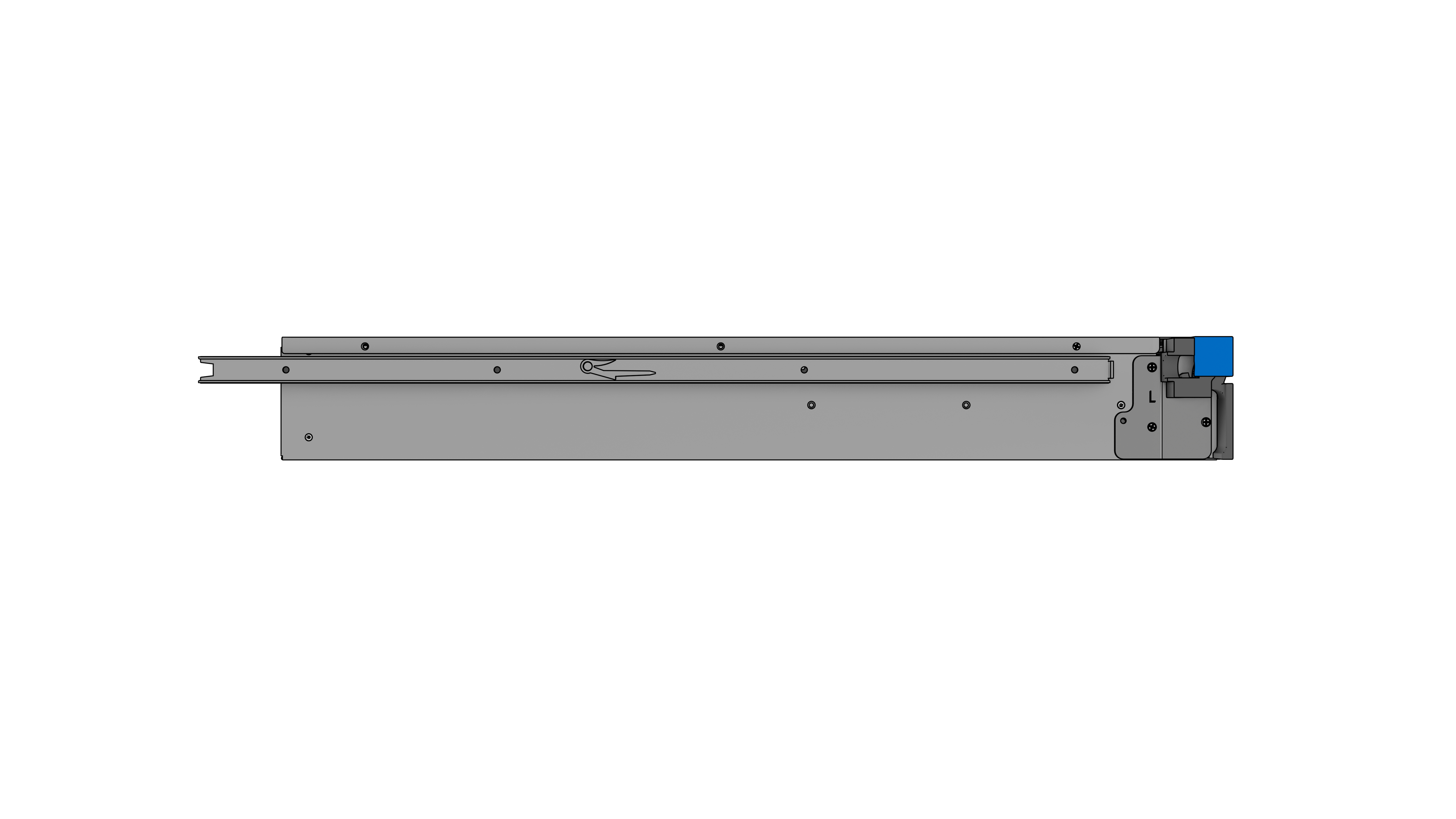

  • ➤ Montez le rail intérieur de chaque côté du Silent Brick Controller Pro à l’aide des vis fournies.


Montage du rail extérieur dans le rack

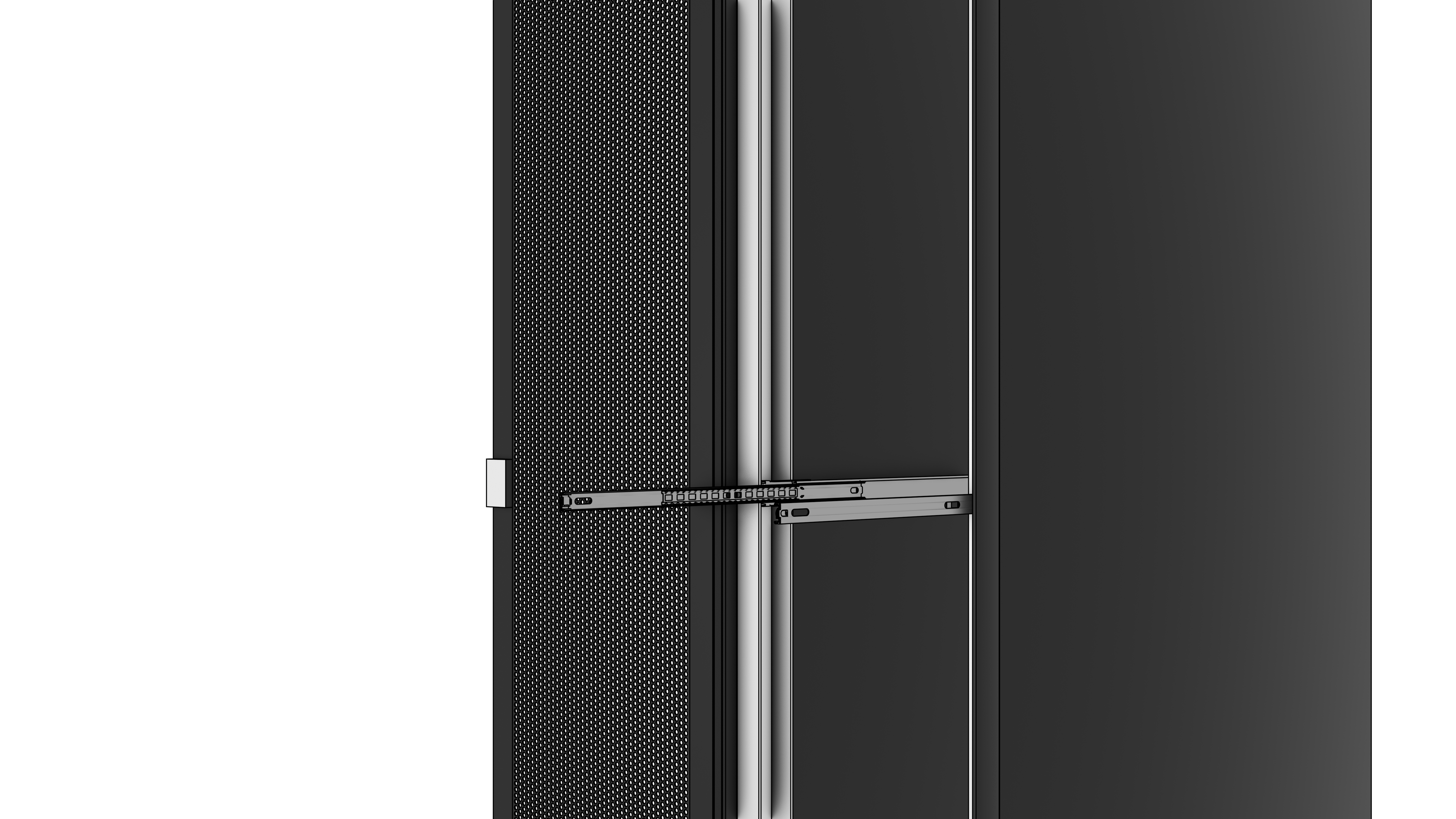

  • ➤ Montez les rails extérieurs dans le rack à l’aide des vis fournies.

  • ➤ Veuillez noter que les goupilles de verrouillage doivent être utilisées à l’avant du rack. Celles-ci servent ultérieurement au verrouillage du Silent Brick Controller Pro dans le rack.


Insertion du contrôleur

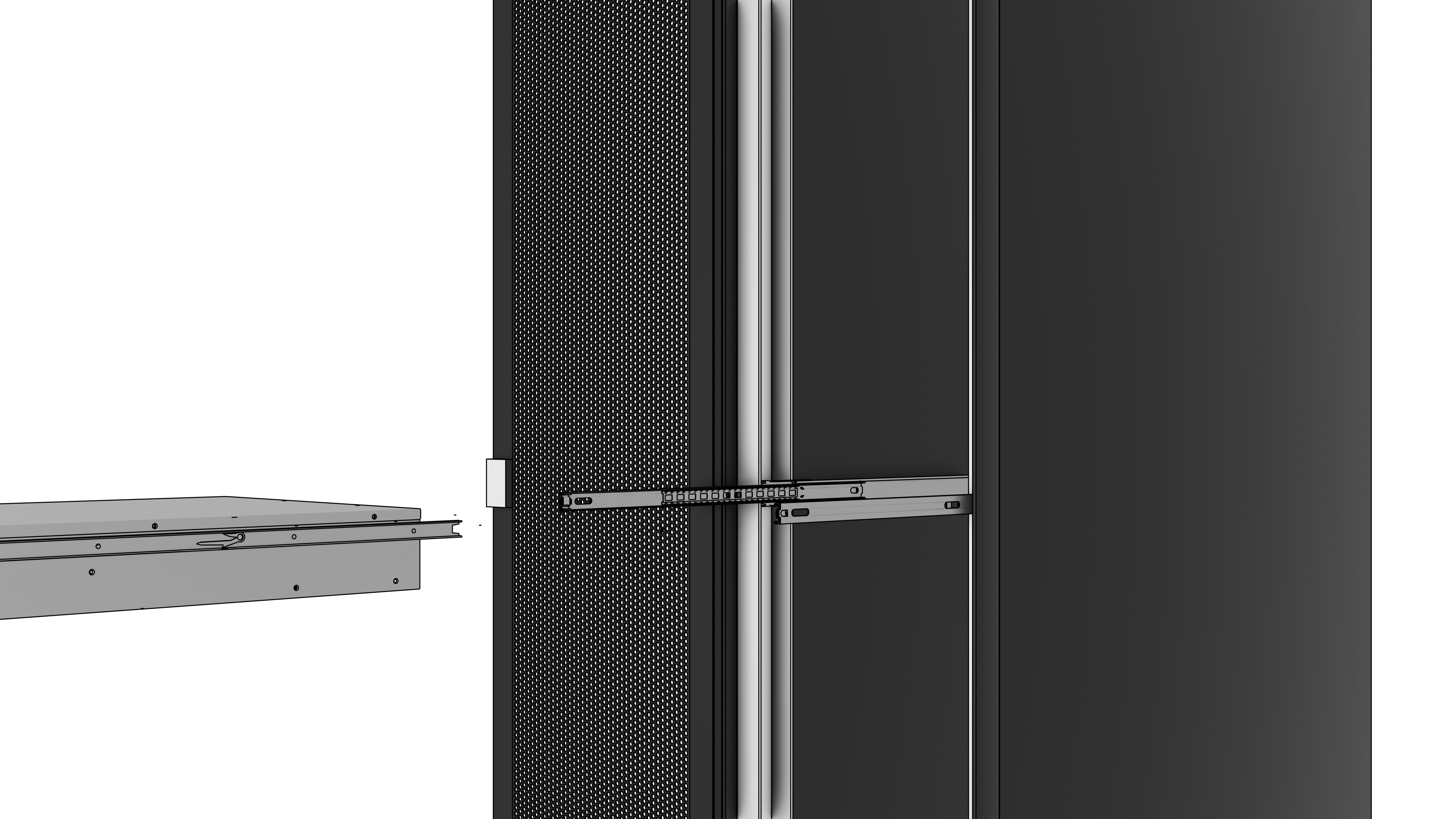

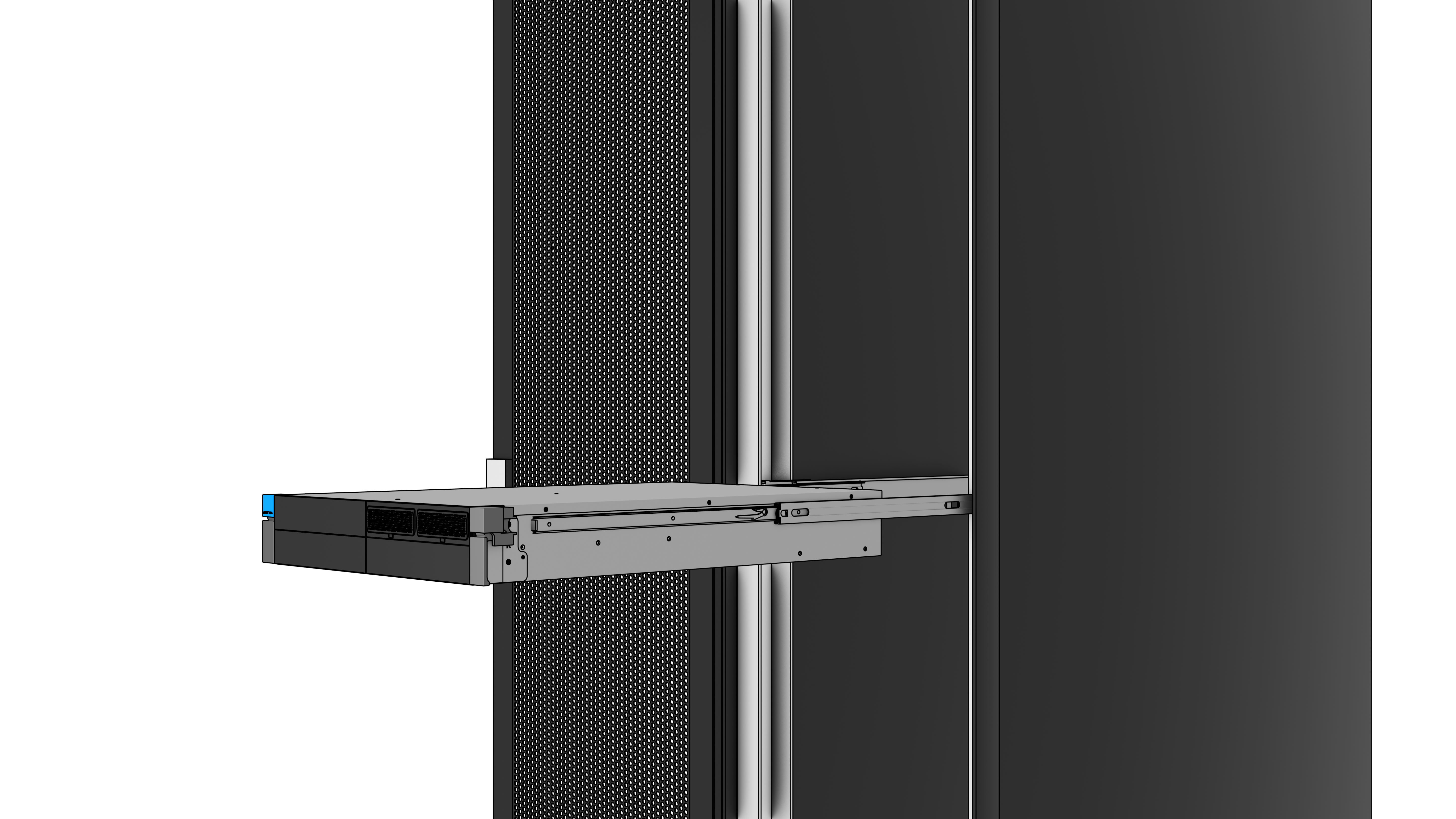

  • ➤ Introduisez maintenant le contrôleur dans le guide à l’aide des rails latéraux.

  • ➤ Une fois le contrôleur complètement inséré, les rails de guidage ainsi que le verrouillage du contrôleur s’enclenchent sur la goupille de verrouillage.
