Systeemstatus bewaken
Overzicht van de componenten
In het gedeelte 'Overzicht' kunt u de bedrijfsstatus en de temperatuur van de afzonderlijke componenten bekijken. Daarnaast vindt u een audit-radar waarmee u kunt zien welke Bricks momenteel aan een digitale audit worden onderworpen.
Om de bedrijfsstatus van een component te zien, volgt u de volgende stappen:
➤ Klik in de navigatiebalk op de map 'Systeemstatus'.
➤ Dubbelklik in het hoofdvenster op de term „Status”.
➤ In het hoofdvenster wordt nu het gebied „Overzicht” en de optie „Status” weergegeven.

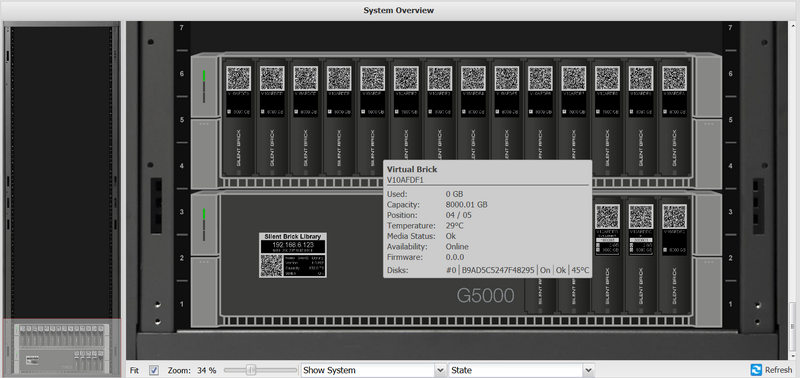

➤ Beweeg de muisaanwijzer over een component (bijv. een Brick of een Controller).
➤ Een contextmenu met de bedrijfsstatus van de betreffende component wordt weergegeven.
Om de temperatuur van de componenten te zien, gaat u als volgt te werk:
➤ Klik in de navigatiebalk op de map 'Systeemstatus'.
➤ Dubbelklik in het hoofdvenster op de term „Temperaturen”.

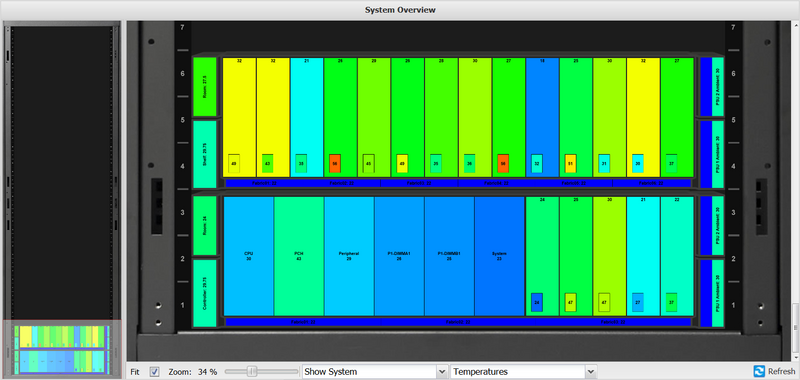

➤ In het hoofdvenster wordt nu een warmtebeeld met de respectieve temperaturen van de componenten weergegeven.
]
Om het Audit-Radar te zien, gaat u als volgt te werk:
➤ Klik in de navigatiebalk op de map 'Systeemstatus'.
➤ Dubbelklik in het hoofdvenster op de term „Audit Radar”.
De voortgang van de digitale audits wordt als volgt weergegeven:
Blauw: Audit is geïnitialiseerd
Groen: Voortgang van de audit.
Om een Brick te identificeren en te vinden, volgt u de volgende stappen:
➤ Klik in de navigatiebalk onder de map 'Systeemstatus' op de term 'Overzicht'.

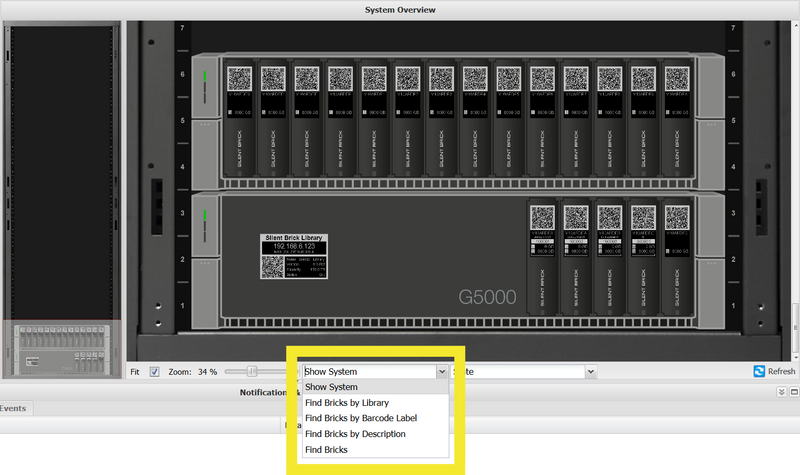

➤ Kies in de onderste sectie van het hoofdvenster een van de opties 'Zoek Bricks...'.

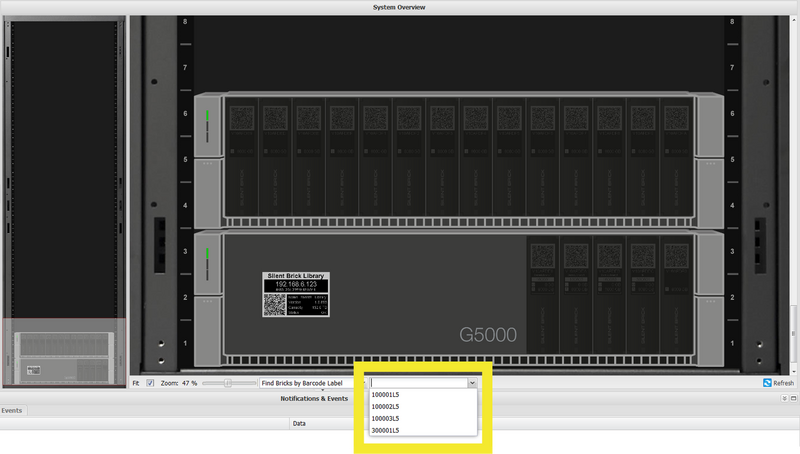

➤ Kies de bibliotheek, de barcode of de beschrijving van de betreffende Brick.

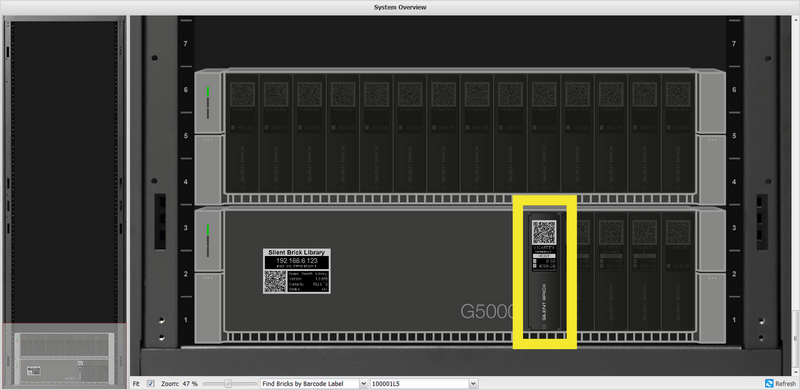

➤ De Brick wordt nu wit gemarkeerd weergegeven.
Om een Brick met een lichtsignaal te vinden, gaat u als volgt te werk:
➤ Klik in de navigatiebalk onder de map 'Systeemstatus' op de term 'Overzicht'.
➤ Klik met de rechtermuisknop op een Brick in het hoofdvenster.
➤ Een contextmenu opent zich.
➤ Kies de optie 'Toggle Brick Beacon'.

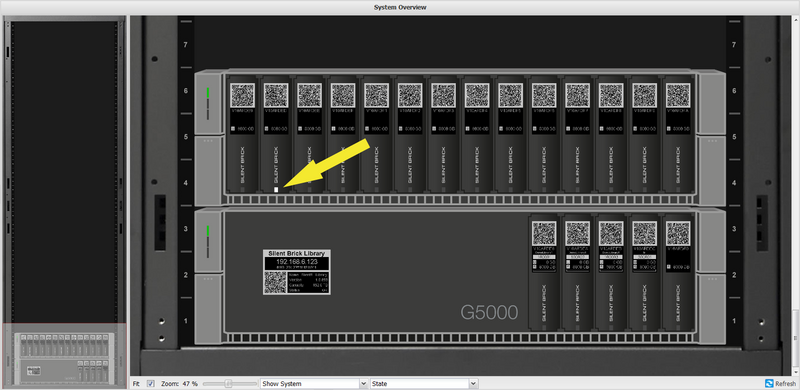

➤ Het lichtsignaal van de Brick brandt op het configuratiescherm en op de component zelf.
Weergave bijwerken
Om de weergave van het hoofdvenster bij te werken, gaat u als volgt te werk:
➤ Klik op de knop 'Vernieuwen'.
Statistieken

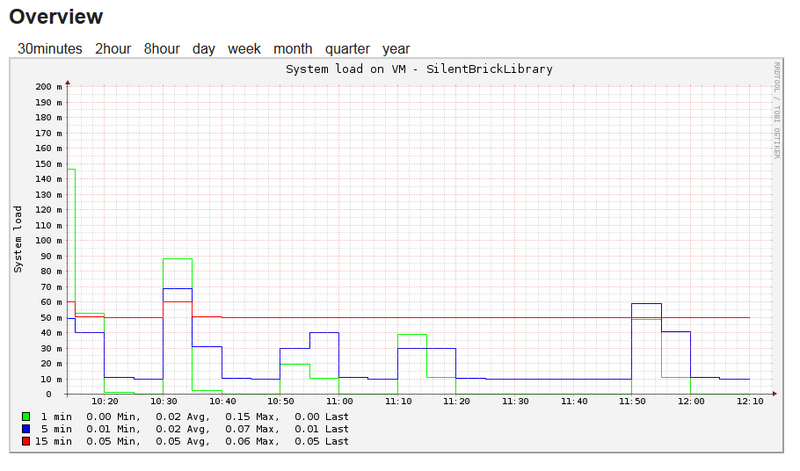

In de sectie 'Statistieken' vindt u diagrammen met statistische waarden voor de volgende gebieden:
Systeembelasting,
CPU-gebruik,
Geheugengebruik,
Swap-gebruik,
Uptime,
Interface-fouten.
Om de tijdas van een diagram in te stellen, gaat u als volgt te werk:
➤ Klik op een diagram.
➤ Een detailweergave van het diagram opent.
➤ Kies de tijdsperiode die weergegeven moet worden.
➤ Om terug te keren naar het diagramoverzicht, klikt u op de term 'Overzicht'.
Geschiedenis
In de sectie 'Geschiedenis' vindt u informatie over belangrijke gebeurtenissen, zoals installaties en updates.
Weergave bijwerken
Om de weergave van het hoofdvenster bij te werken, gaat u als volgt te werk:
➤ Klik op de knop 'Vernieuwen'.
