Schijf vervangen - Silent Brick Pro

Risico op materiële schade door onjuist gebruikNVMe-modules kunnen worden beschadigd of vernietigd door elektrostatische ontlading (ESD) beschädigt oder zerstört werden.

  • Om een Silent Brick Pro uit te werpen, moet aan een van de volgende voorwaarden zijn voldaan:

  • De Silent Brick Pro is ongebruikt en niet toegewezen.

  • De Silent Brick Pro wordt niet gebruikt en is door de aangesloten software in de 'Exportslot' geplaatst.

  • De Silent Brick Pro wordt niet gebruikt en is via het configuratiescherm op 'Offline' gezet.

Om een harde schijf te vervangen, volgt u de volgende stappen:

  • ➤ Werp de Silent Brick Pro uit het systeem. Gebruik hiervoor de knop 'Eject' in het contextmenu van de betreffende Silent Brick Pro.

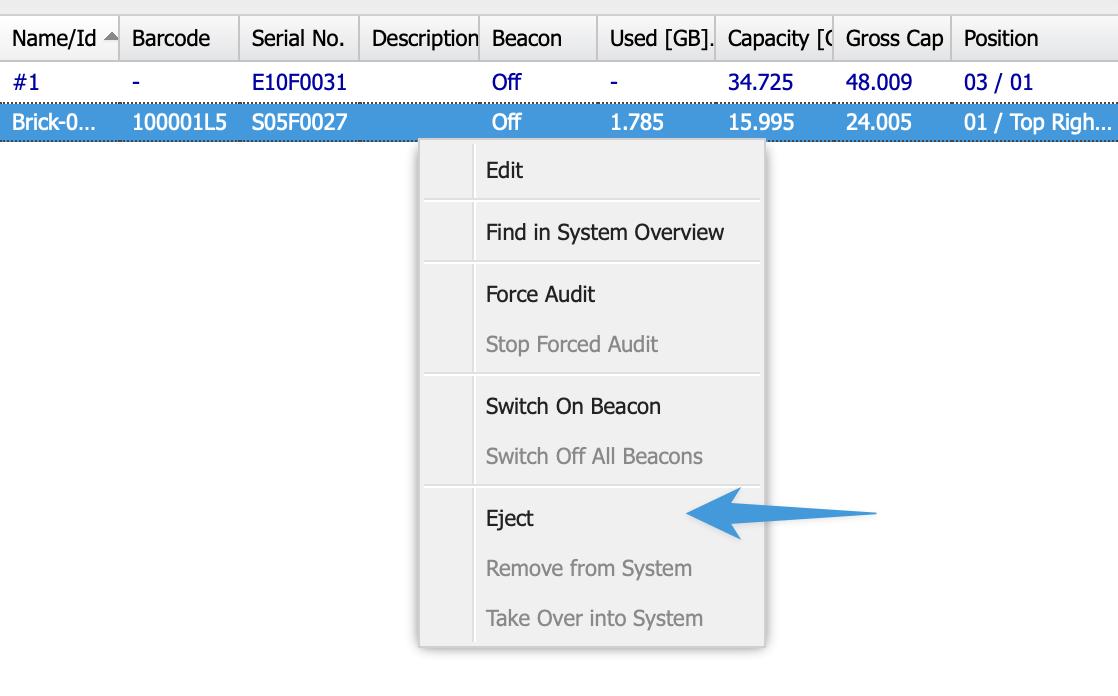

Afb.: Eject-functie in het contextmenu van de Silent Bricks

  • ➤ De Brick komt automatisch enkele centimeters uit de controller.

  • ➤ Pak de Brick vast en trek deze volledig uit de controller.

Let op dat het uitwerpmechanisme van de Silent Brick Pro zo lang in de uitwerpstand blijft totdat de Silent Brick Pro is verwijderd. Pas daarna kan hij weer worden ingebracht.

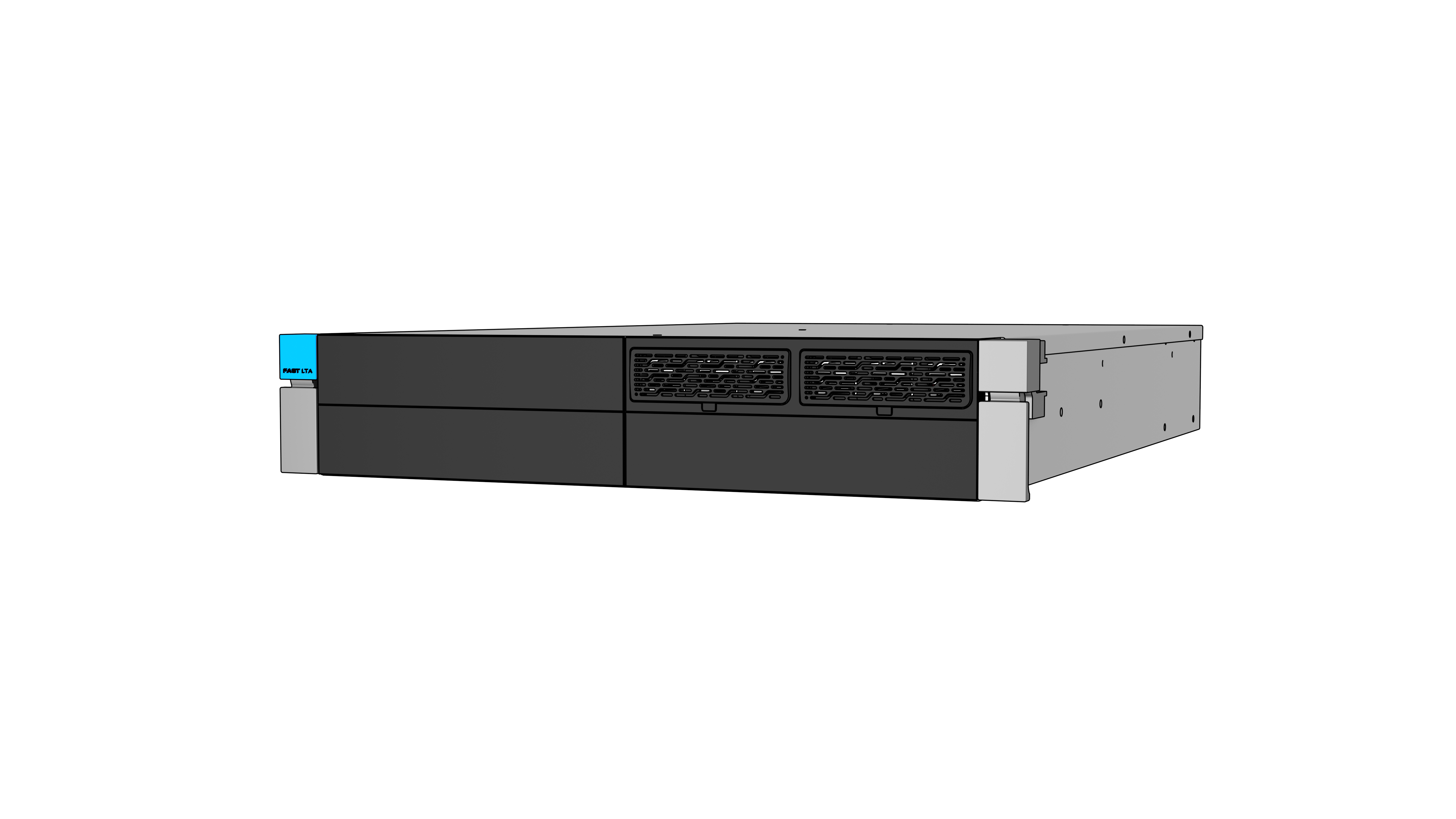

Afb.: Uitgereden Brick

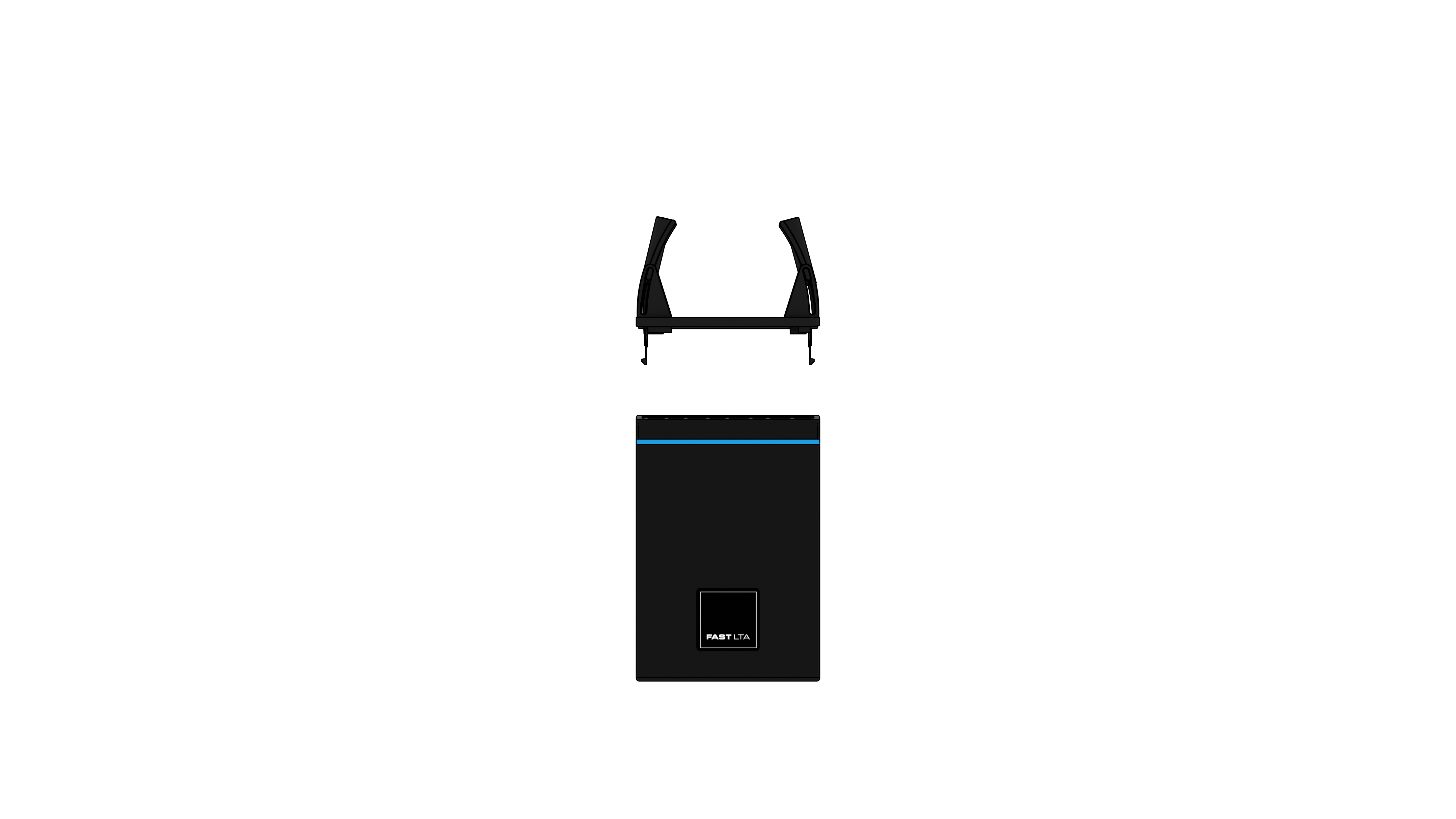

  • ➤ Plaats het openingsgereedschap nauwkeurig op de bovenkant van de Silent Brick Pro.


Afb.: Openingsgereedschap plaatsen

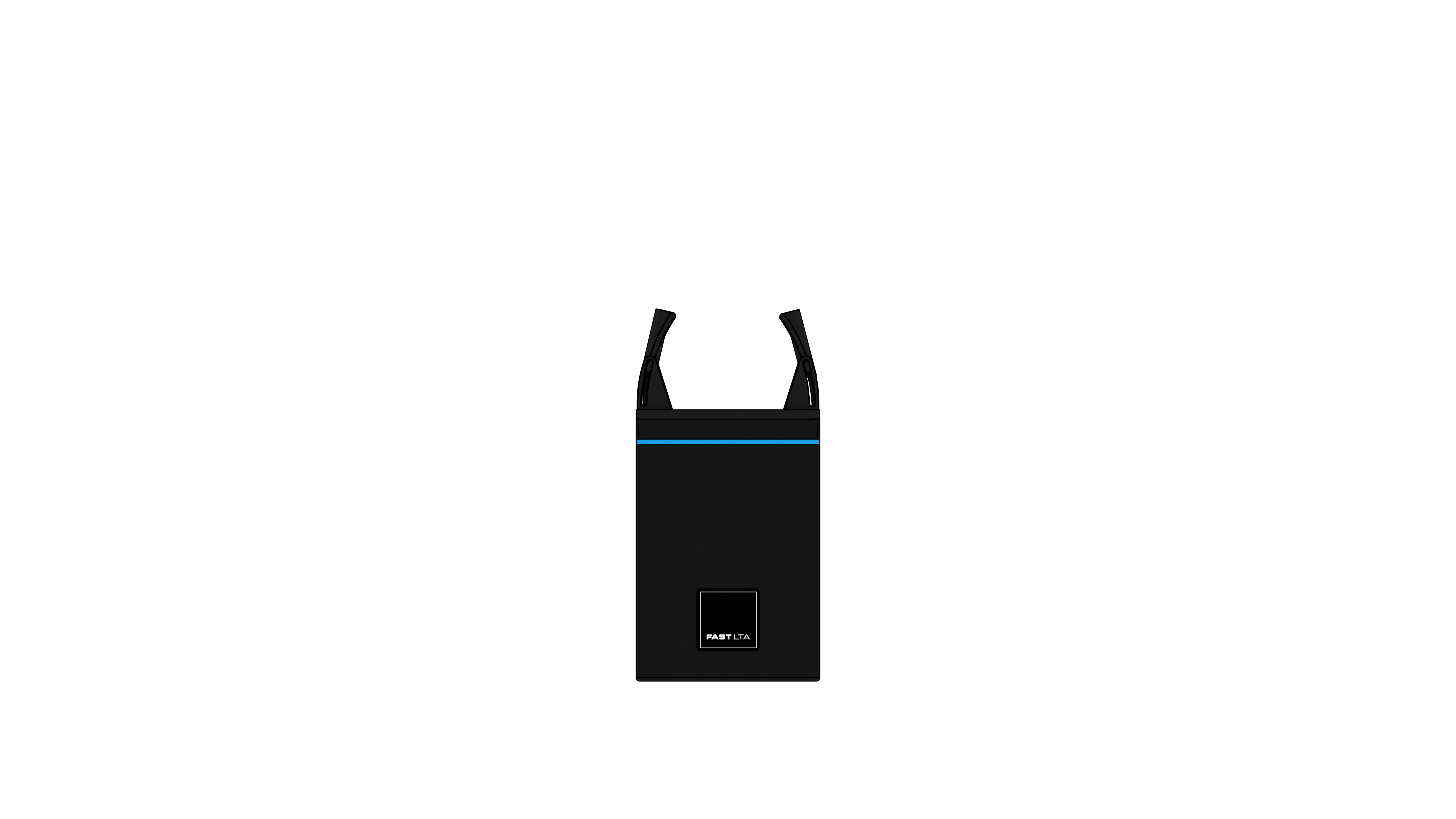

Afb.: Geplaatst openingsgereedschap

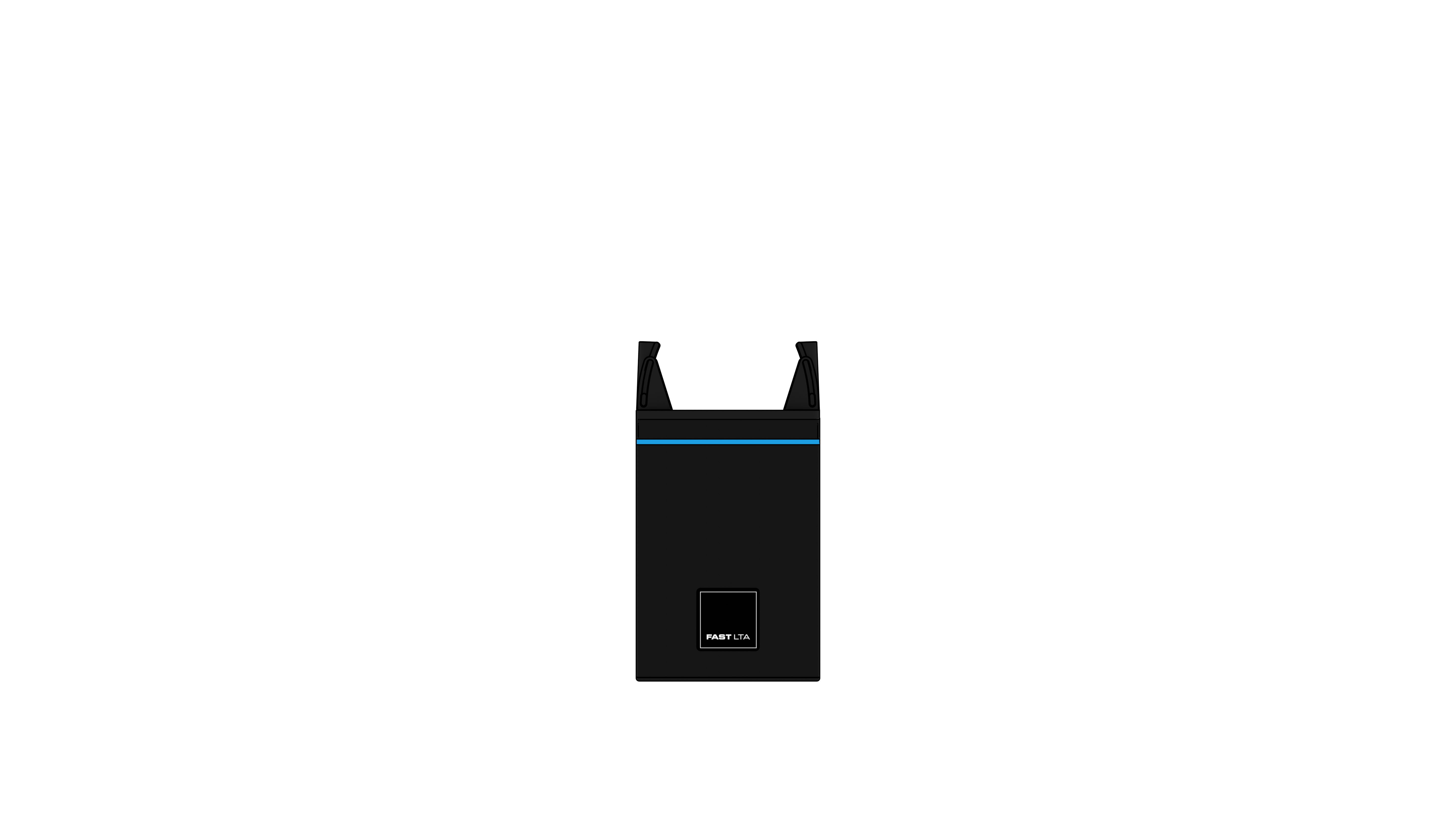

  • ➤ Duw de haken van het gereedschap naar beneden om de vergrendeling van het deksel te ontgrendelen.


  • ➤ Til het deksel met behulp van het gereedschap eraf.

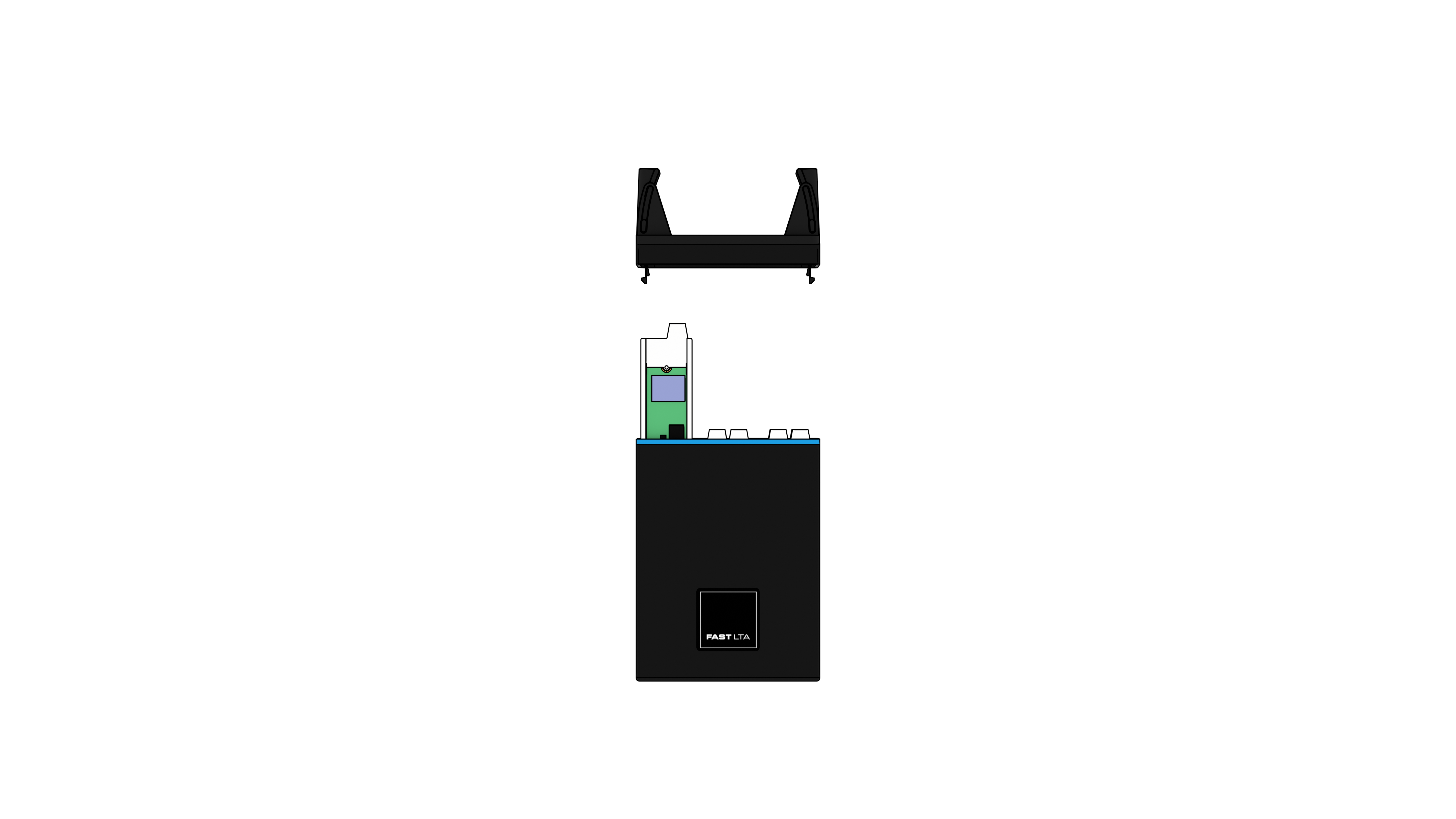

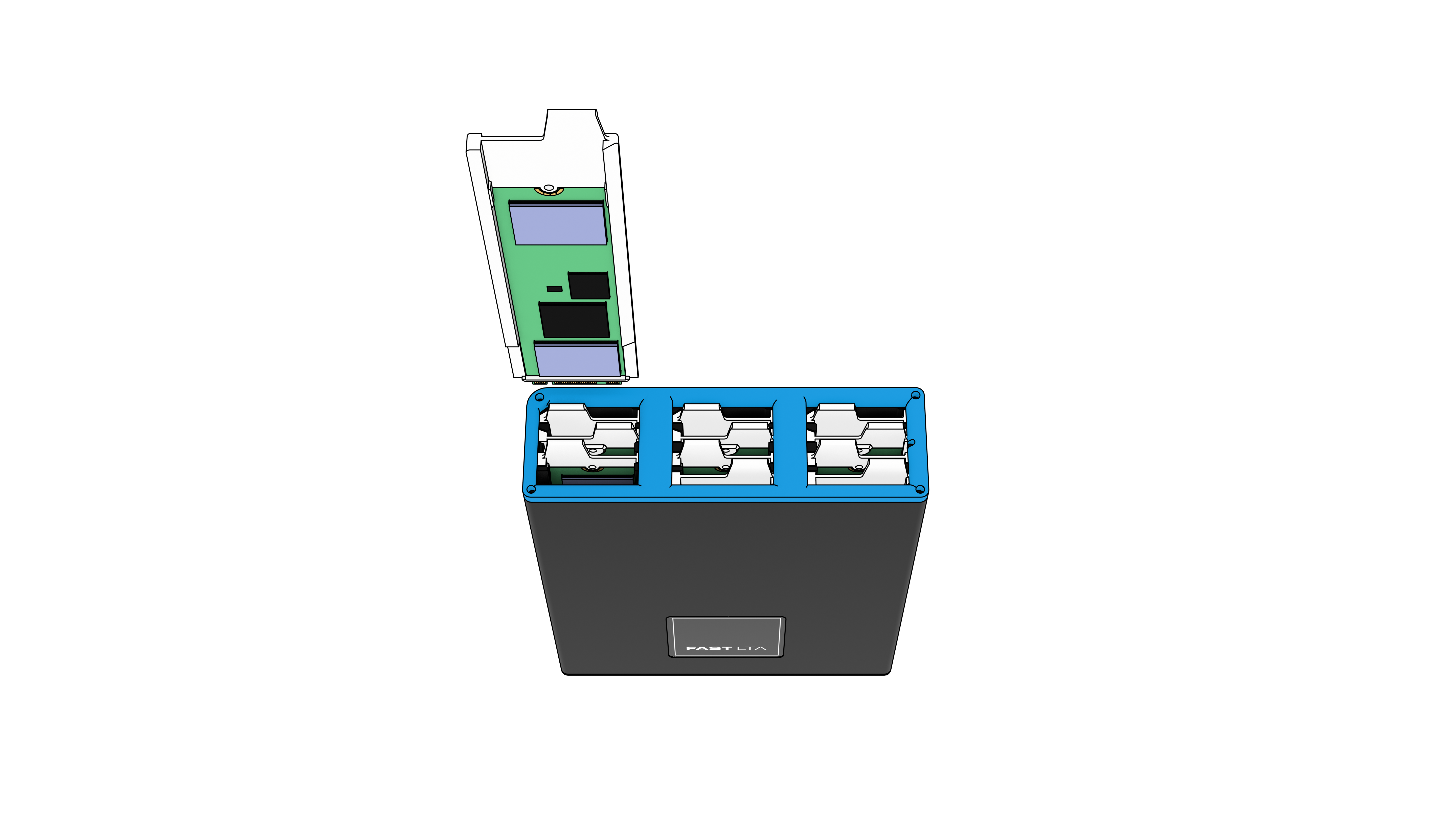

  • ➤ Trek de NVMe-schijf uit zijn sleuf en vervang deze door een nieuwe.


  • ➤ Sluit de Silent Brick Pro af met de kap in omgekeerde volgorde.

  • ➤ Schuif de Brick in de sleuf van de controller totdat deze voelbaar vastklikt en gelijk afsluit.
