Silent Brick Controller X-serie aansluiten

Als uw Silent Brick Systeem Controller en Silent Brick Max bevat, moet u eerst de volgende handelingen uitvoeren:

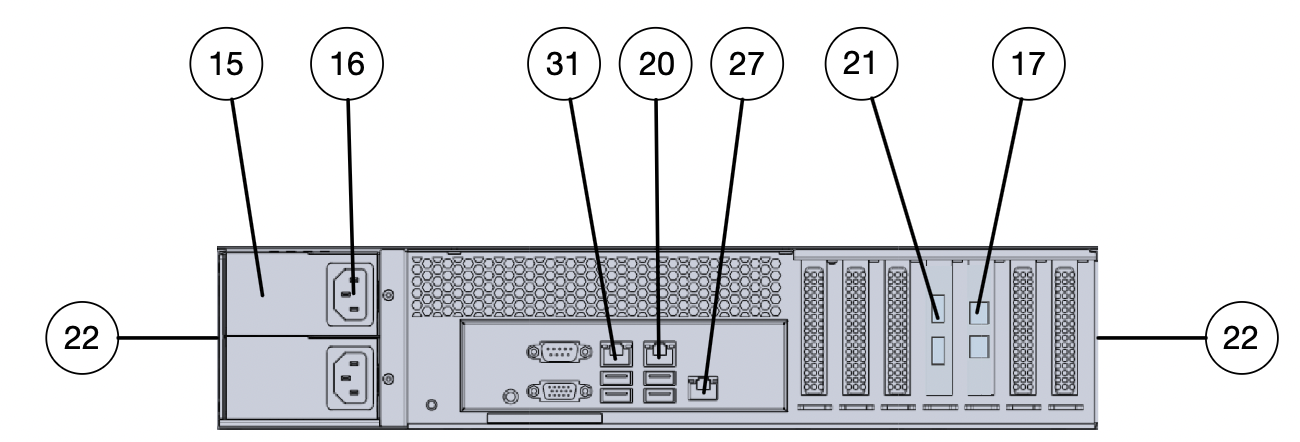

• ➤ Maak een SAS-verbinding tussen de Silent Brick Controller Pro en de Silent Brick Max.

• ➤ Gebruik hiervoor de SAS-aansluitingen (17).

Bij het aansluiten van meerdere Silent Brick Max moet mogelijk de SAS Switch 16+1 worden gebruikt. Verbind deze ook met de SAS-aansluitingen (17) en vervolgens met de Silent Brick Max media.

• ➤ Sluit het apparaat aan op het Beheer netwerk (optioneel).

  • ➤ Gebruik hiervoor de beheeraansluiting (20).

• ➤ Sluit de IPMI-poort aan op het beheernetwerk.

  • ➤ Gebruik hiervoor de IPMI-aansluiting (27).

• ➤ Sluit het apparaat aan op het data-/managementnetwerk.

  • ➤ Gebruik hiervoor de datapoorten (21).

• ➤ Sluit het apparaat aan op het elektriciteitsnet.

• ➤ Gebruik hiervoor de aansluitingen op de voedingen (16). Sluit, indien mogelijk, elke voeding aan op een aparte stroomkring.

Een gedetailleerde beschrijving van alle aansluitingen vindt u in de beschrijving van deSilent Brick Pro Controller.
