Silent Brick Single Drive / Drive / Drive Pro monteren

Rack-rails monteren

Rack-rails demonteren

De rack-rails moeten eerst in twee delen worden gedemonteerd. Volg hiervoor de volgende stappen:

  • ➤ Trek de binnenste rail uit de buitenste rail totdat de ontgrendelingshendel (32) zichtbaar is.

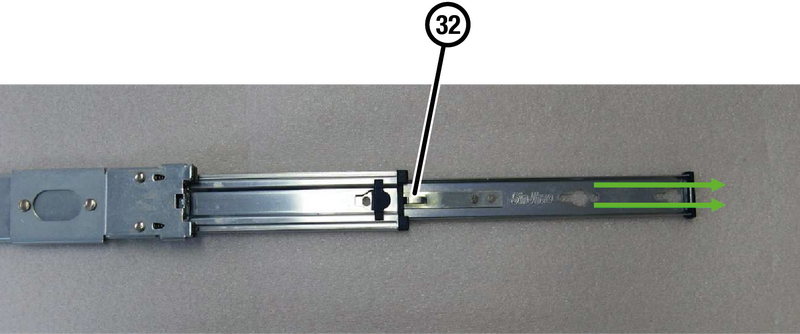

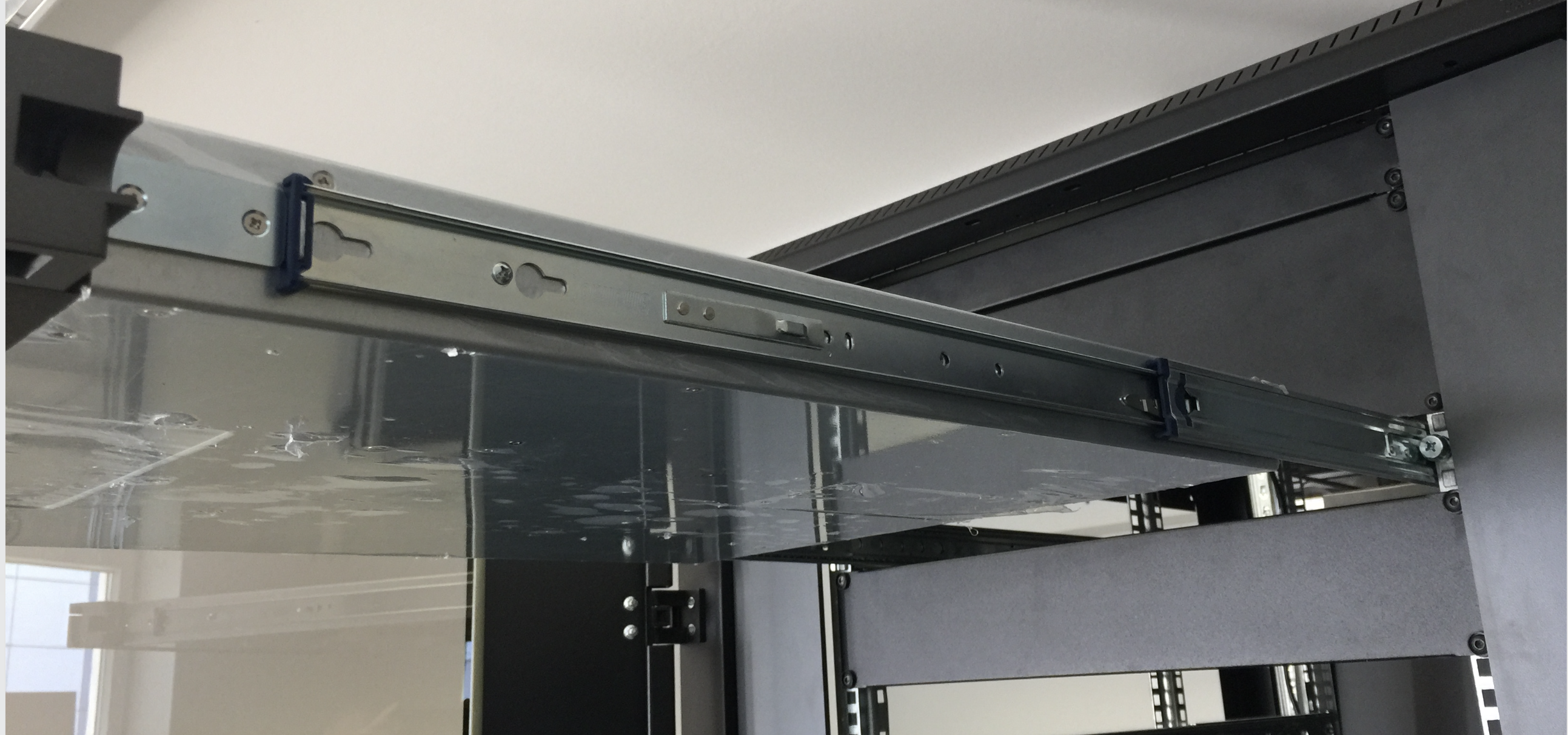

Afb.: Binnenste rack-rails uittrekken

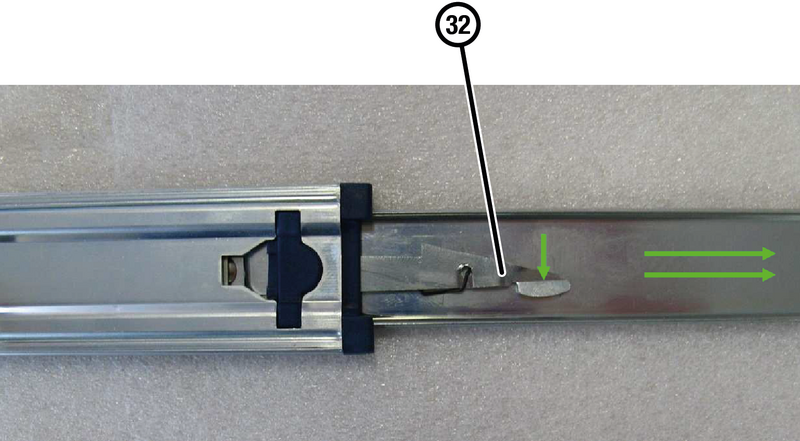

  • ➤ Activeer de ontgrendelingshendel (32).

  • ➤ Trek de binnenste rail volledig uit de buitenste rail.

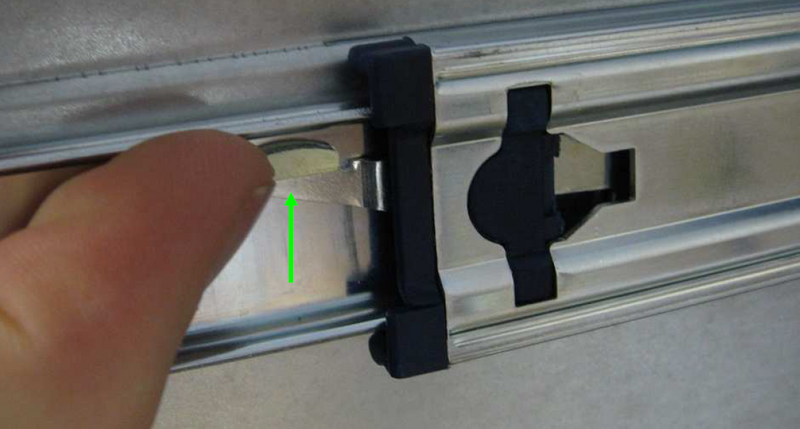

Afb.: Ontgrendelingshendel

Interne rack-rails aan de Drive monteren

Om de interne rack-rails aan de Drive te monteren, volgt u deze stappen:

  • ➤ Plaats de interne rackrail op de zijbehuizing van de drives, zodat de schroefgaten op de rail passen.

  • ➤ Bevestig de rails aan beide zijden met elk een van de meegeleverde M4×4 schroeven aan de behuizing.

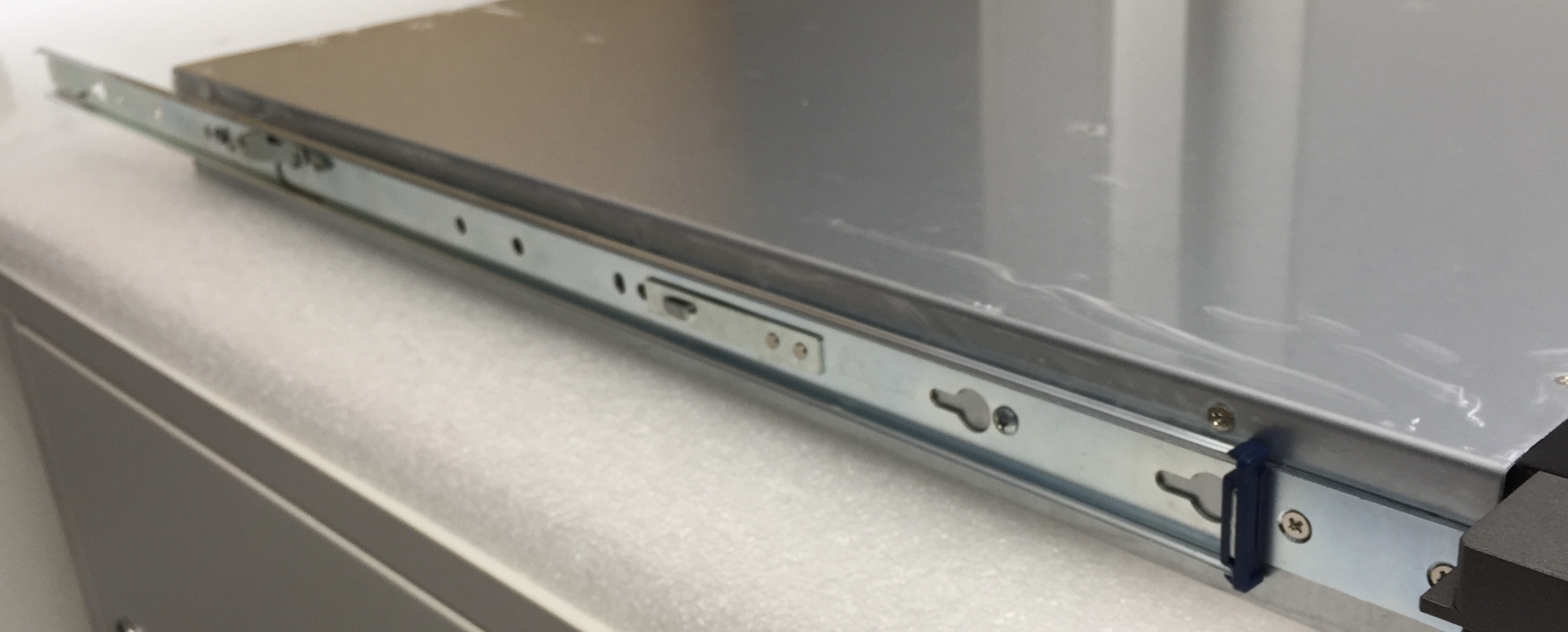

Afb. Rack-rails bevestigen

Buitenste rack-rails in het rack monteren

  • ➤ Om de buitenste rack-rails in het rack te monteren, volgt u de volgende stappen:

  • ➤ Trek het veiligheidsmechanisme (33) van de rail naar achteren.

  • ➤ Haak de rail in het rack.

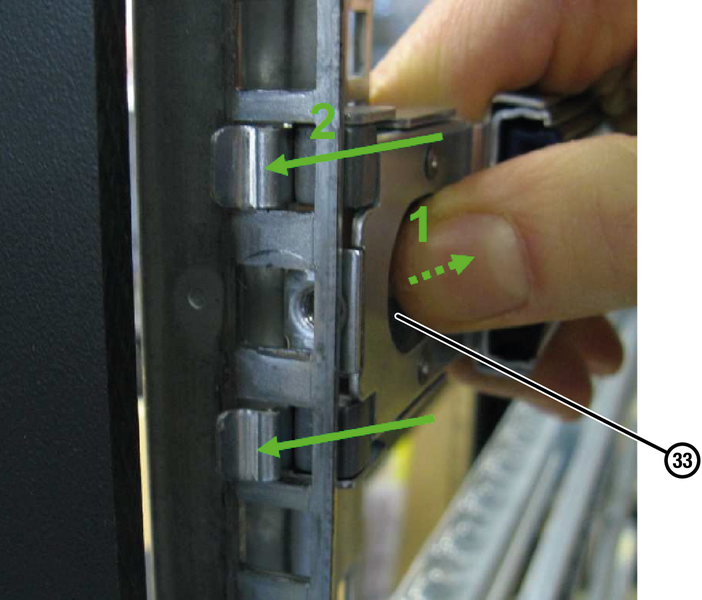

Afb.: Veiligheidsmechanisme

  • ➤ Laat het veiligheidsmechanisme los.

  • ➤ Zorg ervoor dat de rechthoekige vergrendelingspennen correct in de rackgaten zijn verankerd.

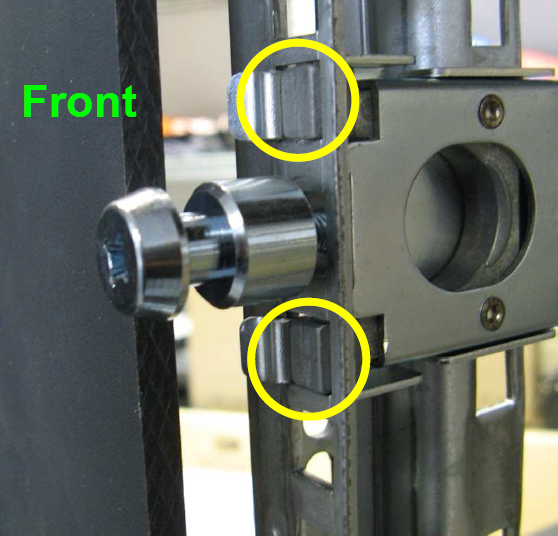

Afb.: Vergrendelingspen

  • ➤ Schroef de rack-rail aan de voorkant van het rack met de vergrendelingspen vast.

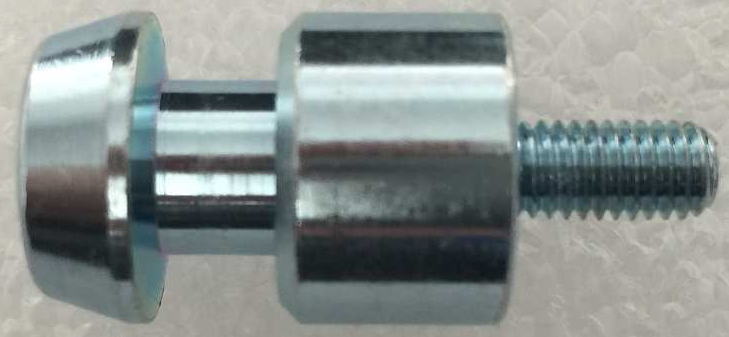

Afb.: Vergrendelingspen

  • ➤ Schroef de rack-rail aan de achterkant van het rack met de vergrendelingsschroef vast.

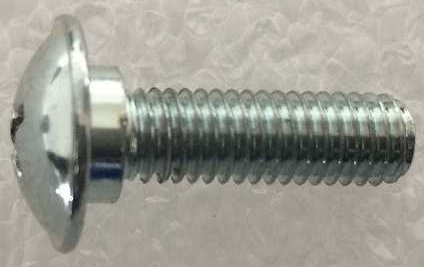

Afb.: Vergrendelingsschroef

Controller/Shelf in Rack plaatsen

Om een controller/even een shelf in een rack te plaatsen, volgt u deze stappen:

  • ➤ Trek de buitenste rack-rails zo ver mogelijk uit het rack.

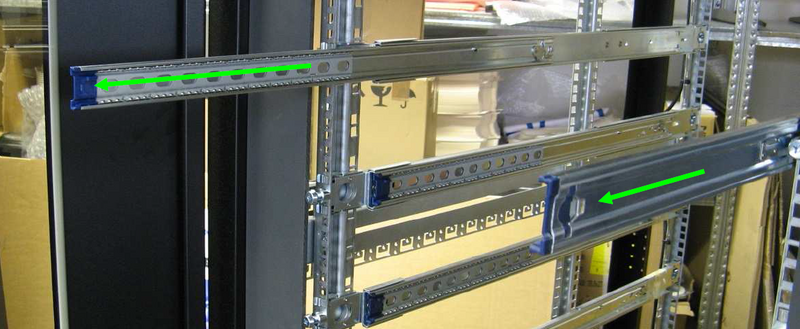

Afb.: Rack-rails uittrekken

  • ➤ Hang het apparaat zo op dat de binnenste rack-rails in de buitenste rack-rails glijden.

  • ➤ Duw het apparaat in de rack totdat het stopt.

Afb.: Apparaat plaatsen

  • ➤ Druk op de ontgrendelingshendel.

Afb. Ontgrendelingshendel

  • ➤ Duw het apparaat in de rack totdat de vergrendeling invalt.
