SNAS-eenheden beheren

In het gedeelte 'Volumes' kunt u de NAS-eenheden en toegang beheren. Daarnaast kunt u de statistieken van de NAS-eenheden bekijken.

De keuze van de juiste instellingen is afhankelijk van de specifieke software die moet worden aangesloten.

Volume toevoegen

Bij volumes wordt in principe onderscheid gemaakt tussen twee verschillende typen:

• SNAS ERC

  • Veilige NAS voor archivering zonder WORM-bescherming

  • Lineaire opslag

  • 4 redundancies

  • Structuurveiligheid

  • Opslagruimte wordt vrijgegeven bij het verwijderennietvrijgegeven

  • Versleuteling

  • Interne en externe replicatie

  • Handmatige snapshots zijn mogelijk

  • Continue snapshots worden automatisch uitgevoerd op basis van de lineariteit

• SNAS

  • Veilige NAS voor back-up en opslag

  • 2 of 3 redundancies kiesbaar

  • Opslagruimte wordt onmiddellijk vrijgegeven bij het verwijderen

  • Interne en externe replicatie

  • Handmatige snapshots zijn mogelijk

  • Continue snapshots kunnen worden geactiveerd

Om een nieuwe NAS-eenheid toe te voegen, volgt u deze stappen:

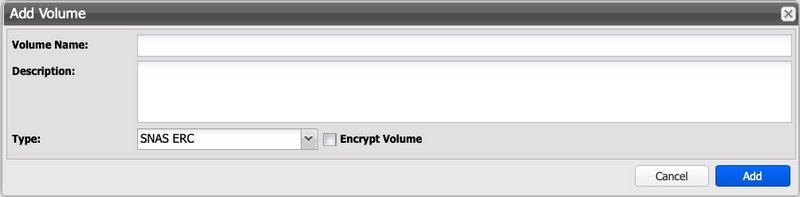

SNAS ERC Volume toevoegen

• ➤ Klik op het tabblad 'Lijst'.

• ➤ Klik op de knop 'Toevoegen'.

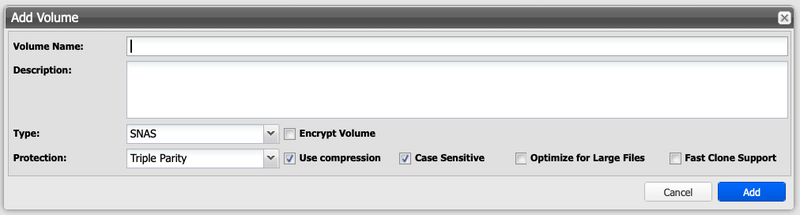

• ➤ Het venster 'Volume toevoegen' wordt weergegeven.

• ➤ Kies het volume type 'SNAS ERC'.

• ➤ Vink 'Volume versleutelen' aan om het volume met een wachtwoord te versleutelen.

• De installatieassistent leidt u vervolgens naar de stap 'Bricks toevoegen'.

SNAS Volume toevoegen

• ➤ Klik op het tabblad 'Lijst'.

• ➤ Klik op de knop 'Toevoegen'.

• ➤ Het venster 'Volume toevoegen' wordt weergegeven.

• ➤ Kies het volume type 'SNAS'.

• ➤ Vink 'Volume versleutelen' aan om het volume met een wachtwoord te versleutelen.

• ➤ Kies het gewenste aantal redundancies.

Voor het gebruik van de Silent Brick Max moeten er verplicht 3 redundancies worden gekozen!

Voor het gebruik van de Fast Clone Support moeten er verplicht 3 redundancies worden gekozen!

• ➤ Indien nodig, deactiveer 'Compressie'.

  • ➤ Vanwege de hoge efficiëntie raden we aan om de compressie ingeschakeld te laten.

  • ➤ We raden deactivatie aan als er al gecomprimeerde gegevens opgeslagen moeten worden.

• ➤ Indien nodig, deactiveer de optie 'Hoofdlettergevoelig'.

  • ➤ Gewoonlijk vormt hoofdlettergevoeligheid geen problemen.

  • ➤ In speciale gevallen kan het nodig zijn om deze optie te deactiveren.

• ➤ Bij gebruik met grote bestanden (bijv. back-up) activeer de optie 'Optimaliseer voor Grote Bestanden'.

  • ➤ Deze schakelaar heeft alleen invloed op nieuwe bestanden.

• ➤ Activeer de schakelaar "Fast Clone Support" om het gebruik van Fast Clone- en Reflink-ondersteuning in combinatie met de back-upsoftware VEEAM te activeren.

  • ➤ Met de activatie van de Fast Clone Support kunt u profiteren van de voordelen van de Fast Clone-technologie die door Veeam Backup & Replication wordt aangeboden. Deze technologie maakt het mogelijk om snellere synthetische volledige back-ups en Forever Incremental-ketens te maken, wat leidt tot een vermindering van de benodigde tijd en opslagruimte.

  • ➤ Houd er rekening mee dat de instelling voor Large File Optimization hierdoor wordt genegeerd.

• ➤ De installatieassistent leidt vervolgens naar de stap “Bricks toevoegen”.

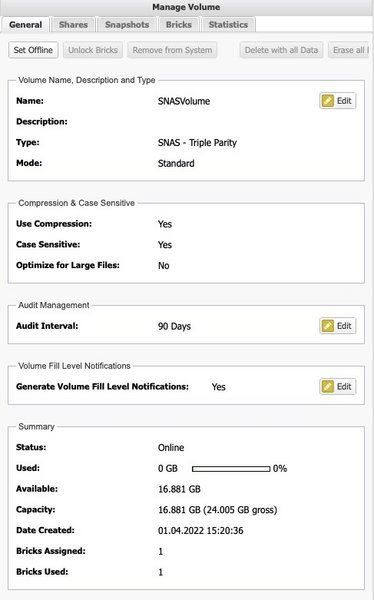

Volume-instellingen aanpassen

• ➤ Kies het gewenste volume

• ➤ Ga naar het tabblad "Algemeen"

• ➤ Gebruik de "Bewerken" knop om de juiste instellingen aan te passen:

Bricks aan het volume toevoegen

Verschillende bricktypes zoals "Silent Brick", "Silent Brick FLASH", "Silent Brick Plus", "Silent Brick Max" en "Silent Brick Pro" kunnen binnen één volume niet worden gemengd.

Een Volume kan uit meerdere Bricks bestaan. De Bricks gedragen zich als een gezamenlijke opslagruimte en kunnen in het bestandssysteem niet worden onderscheiden.

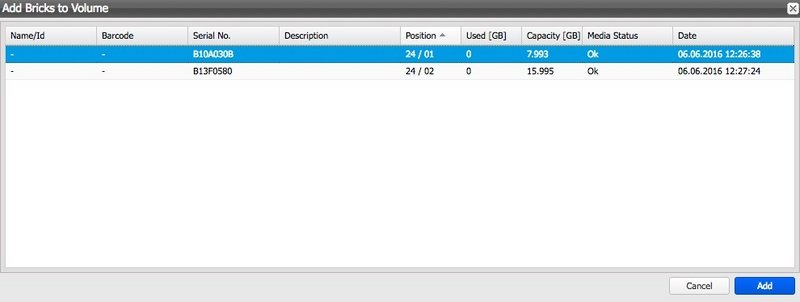

Om Bricks aan een Volume toe te voegen, gaat u als volgt te werk:

• ➤ Klik op het tabblad 'Bricks'.

• ➤ Klik op de knop 'Bricks Toevoegen'.

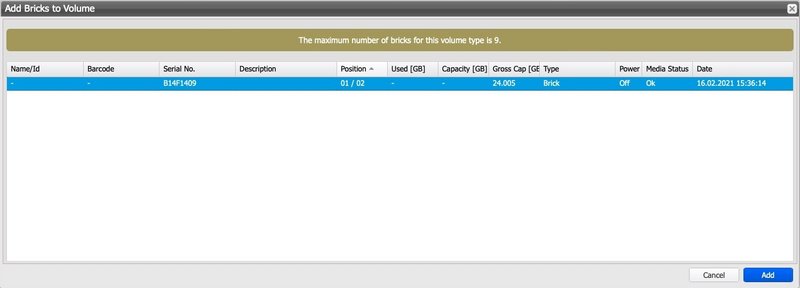

• ➤ Het venster 'Bricks aan Volume Toevoegen' wordt weergegeven.

• ➤ Selecteer een of meerdere Bricks terwijl u de 'CTRL'-toets ingedrukt houdt.

• ➤ Om de selectie te bevestigen, drukt u op de knop 'Toevoegen'.

• ➤ Om de actie te annuleren, drukt u op de knop 'Annuleren'.

Force Audit starten

Een Volume kan uit meerdere Bricks bestaan. De Bricks gedragen zich als een gezamenlijke opslagruimte en kunnen in het bestandssysteem niet worden onderscheiden.

De Force Audit is bedoeld om alle gegevens van een Brick te controleren. Het is altijd aan te raden om alle Bricks te selecteren.

Om de Force Audit te starten, volgt u de volgende stappen:

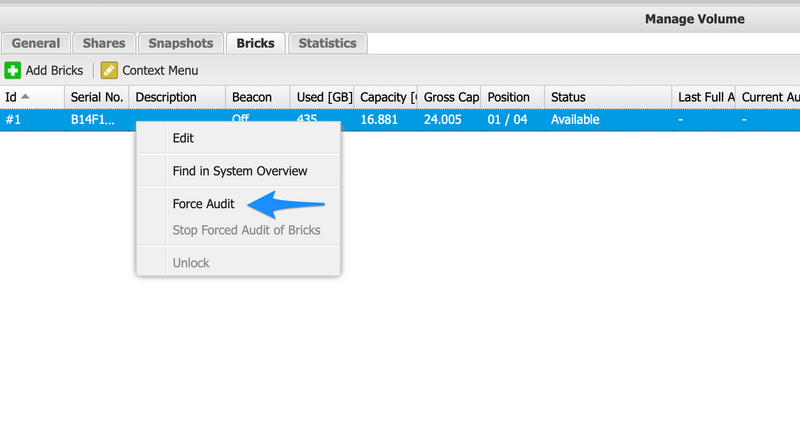

• ➤ Klik op het tabblad 'Bricks'.

• ➤ Klik met de rechtermuisknop op de Bricks

• ➤ Kies "Force Audit"

De Force Audit begint nu en kan worden gevolgd via de statusweergave in hetzelfde venster.

Delen aan het Volume toevoegen

Een Volume kan meerdere delen beschikbaar stellen. Het combineren van verschillende deeltypen wordt niet aanbevolen vanwege verschillende machtigingsmechanismen.

Mogelijke deelprotocollen zijn:

• SMB

• NFS

SMB-deel toevoegen

SMB-delen zijn gebaseerd op het Server Message Block-protocol, dat sterk verspreid is in Windows-omgevingen. De instelling van de machtigingen gebeurt op gebruikersbasis.

Ondersteunde versies van het SMB-protocol zijn:

• SMB v2

• SMB v3

Om een SMB-share aan een volume toe te voegen, volgt u deze stappen:

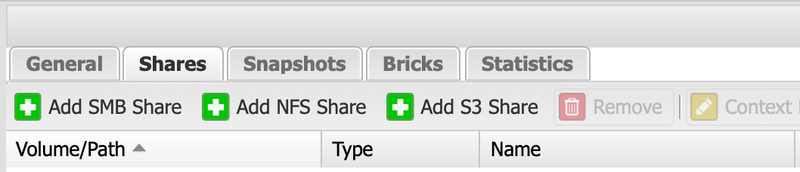

• ➤ Klik op het tabblad 'Shares'.

• ➤ Klik op de knop 'Add SMB Share'.

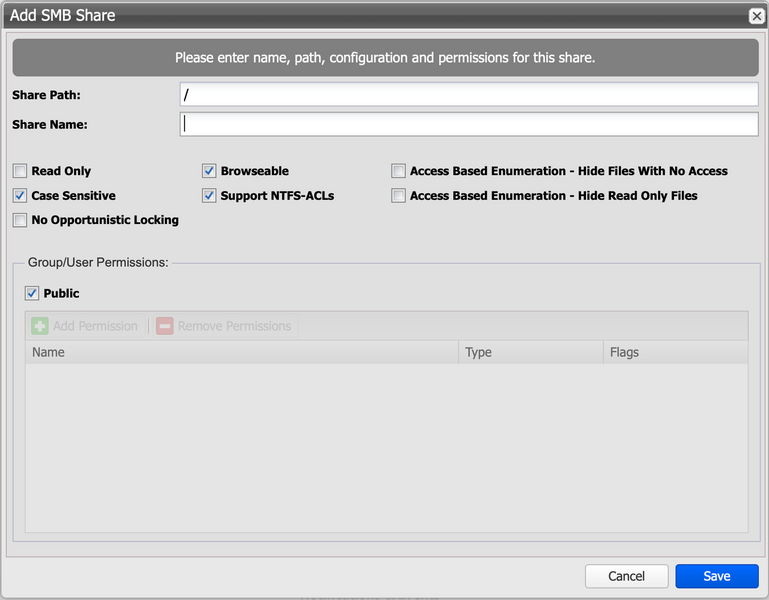

• ➤ Het venster 'Add SMB Share' opent.

• ➤ Kies het share-pad in het invoerveld 'Share Path'.

  • ➤ '/' deelt het gehele volume op het hoogste niveau.

  • ➤ '/Folder/' deelt een submap 'Folder' binnen het volume.

• ➤ Kies een unieke sharenaam in het invoerveld 'Share Name'.

• ➤ Vink 'Read Only' aan om schrijf toegang te weigeren.

• ➤ Vink 'Browseable' aan om de share in de Verkenner weer te geven.

• ➤ Vink “Hoofdlettergevoelig” aan om de hoofdlettergevoeligheid te activeren.

• ➤ Vink “Ondersteuning voor NTFS-ACL's” aan om machtigingen op besturingssysteemniveau te activeren.

• ➤ Beheer de machtigingen op bestanden waar de gebruiker geen rechten op heeft via de optie “Toegangsgebaseerde enumeraties”.

• ➤ Schakel de optie "Geen opportunistische vergrendeling" in of uit om de Op-lock functionaliteit te beheren. (Zie ook:O'Reilly - Samba-instellingen)

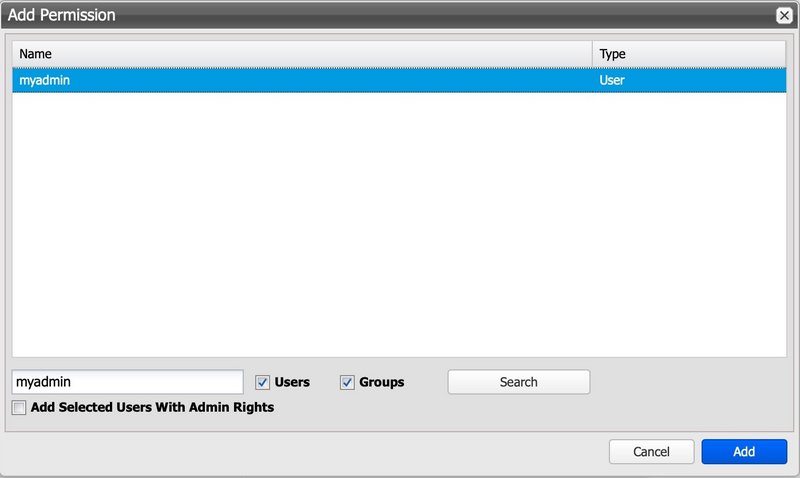

• ➤ De selectie “Openbaar” uitschakelen om toegang voor specifieke gebruikers of groepen te beperken.

• ➤ Gebruik het zoekvenster om naar gebruikers en groepen te zoeken.

  • ➤ Vink het vakje "Voeg geselecteerde gebruiker met beheerdersrechten toe" aan om deze gebruiker administratieve rechten op alle mappen van deze share te geven.

Zie ook sectie"Pas SMB-instellingen aan."

Voeg NFS-share toe

NFS-shares zijn gebaseerd op het Network File System-protocol, dat sterk verspreid is in Unix- en Linux-omgevingen. De instelling van de machtigingen gebeurt op hostbasis.

Ondersteunde versies van het NFS-protocol zijn:

• NFS v3

• NFS v4

• NFS v4.1

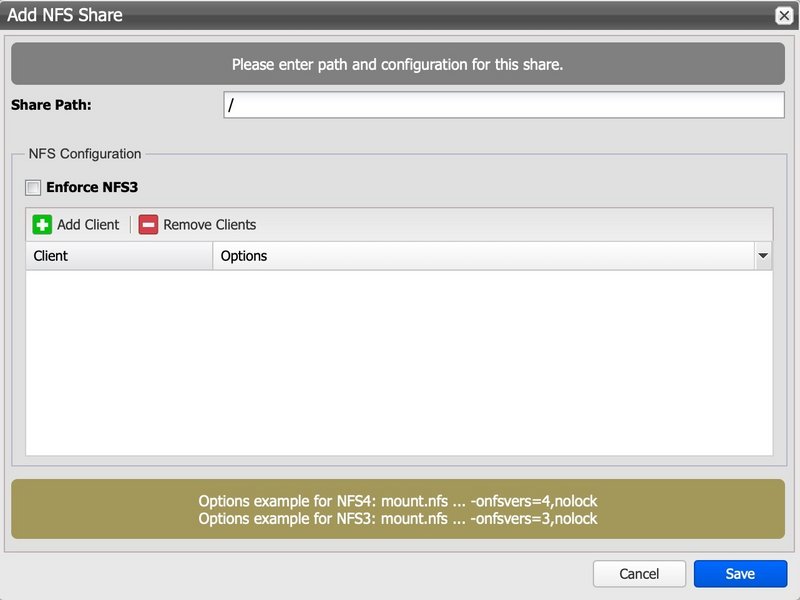

Om een NFS-share aan een volume toe te voegen, volgt u deze stappen:

• ➤ Klik op het tabblad 'Shares'.

• ➤ Klik op de knop „Voeg NFS-share toe.”

• ➤ Het venster “Voeg NFS-share toe” opent.

• ➤ Kies het share-pad in het invoerveld 'Share Path'.

  • ➤ '/' deelt het gehele volume op het hoogste niveau.

  • ➤ '/Folder/' deelt een submap 'Folder' binnen het volume.

• ➤ Kies "Handhaaf NFS3" om versie 3 van het protocol af te dwingen.

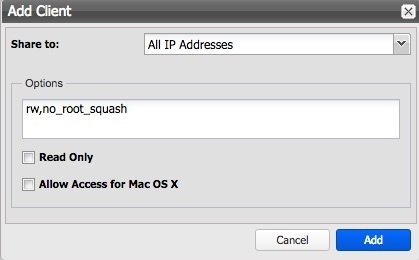

• ➤ Klik op “Voeg client toe” om de configuratiehulp voor machtigingen te openen.

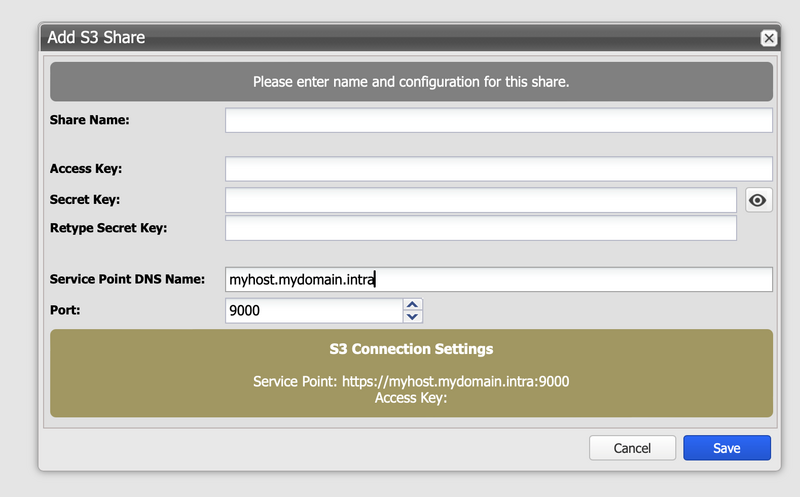

S3 Share toevoegen

S3-compatibele shares stellen toegang tot een SNAS Volume mogelijk (GEEN SNAS ERC) via de S3-objectopslaginterface. De machtigingsinstellingen zijn gebaseerd op Access-Key en Secret-Key.

Om een S3 Share aan een Volume toe te voegen, volgt u deze stappen:

• ➤ Klik op het tabblad 'Shares'.

• ➤ Klik op de knop 'Add S3 Share'.

• ➤ Het venster 'Add S3 Share' opent.

• ➤ Kies de share-naam in het invoerveld 'Share Name'.

• ➤ Kies een toegangscode in het invoerveld 'Access Key'.

• ➤ Kies een wachtwoord in het invoerveld 'Secret Key'.

• ➤ Bevestig het wachtwoord in het invoerveld 'Retype Secret Key'.

• ➤ Bewerk indien nodig de servicepunt DNS-naam voor toegang in "virtual-host-style". Zorg ervoor dat deze naam ook via uw DNS-server oplosbaar moet zijn.

• ➤ Bewerk indien nodig het poortnummer.

  • ➤ Het poortnummer is uniek per share.

  • ➤ Het poortnummer wordt automatisch verhoogd.

• ➤ Klik op “Opslaan” om de share op te slaan.

S3-bucket aanmaken en verwijderen

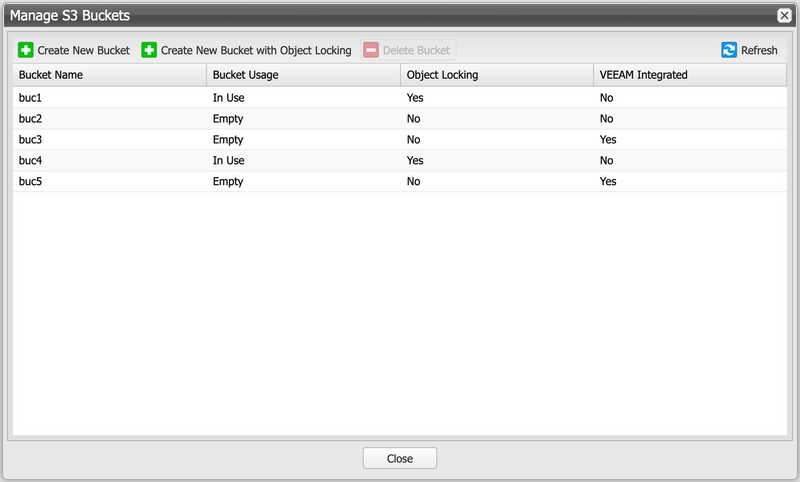

Buckets zijn in wezen root-mappen binnen een S3-share. Buckets kunnen zowel via een S3-client als via de gebruikersinterface worden aangemaakt.

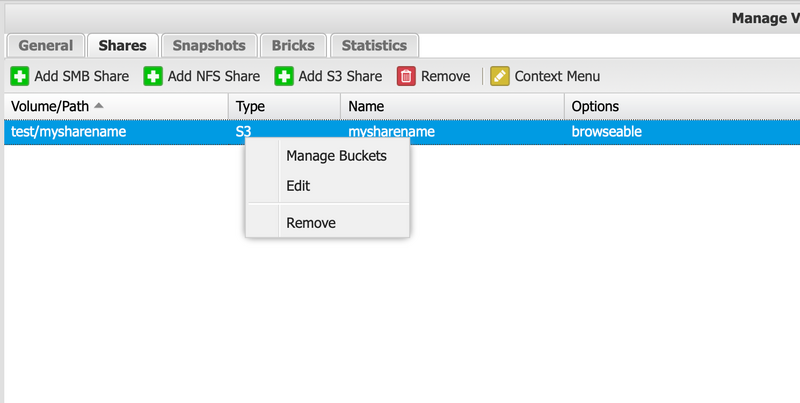

• ➤ Om een bucket aan te maken of te verwijderen via de gebruikersinterface, opent u het contextmenu van de share door met de rechtermuisknop op de betreffende S3-share te klikken en kiest u "Beheer Buckets":

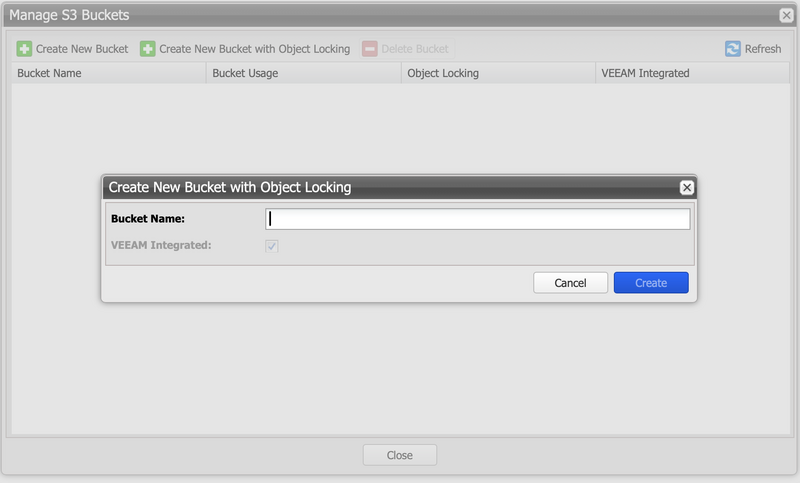

• ➤ Om een nieuwe Bucket aan te maken, kiest u nu "Create new Bucket" of "Create new Bucket with Object Locking" (indien in de vorige stap geactiveerd).

  • ➤ Geef een unieke naam op.

• ➤ Om een Bucket te verwijderen, markeert ude legeBucket en kiest "Delete Bucket":

Volumes inclusief inhoud verwijderen

Houd er rekening mee dat alle shares van een Volume verwijderd moeten worden voordat het Volume kan worden verwijderd.

Risico op gegevensverlies door onbedoeld verwijderenGegevens kunnen onbedoeld worden verwijderd wanneer een Brick wordt verwijderd. Zorg ervoor dat de te verwijderen gegevens niet nodig zijn.

Om een Volume te verwijderen, gaat u als volgt te werk:

• ➤ Klik op het betreffende volume.

• ➤ Klik op het tabblad “Algemeen.”

• ➤ Klik op de knop „Delete with all Data”.

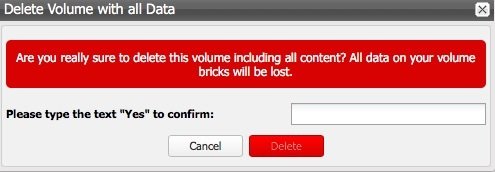

• ➤ Het venster 'Volume met alle gegevens verwijderen' wordt weergegeven.

• ➤ Bevestig de verwijdering opnieuw door 'Ja' in te voeren.

• ➤ Om het volume nu te verwijderen, klikt u op 'Verwijderen'.

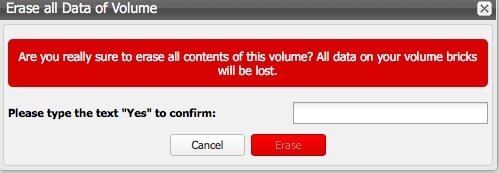

Inhoud van het volume verwijderen

Risico op gegevensverlies door onbedoeld verwijderenGegevens kunnen onbedoeld worden verwijderd wanneer een Brick wordt verwijderd. Zorg ervoor dat de te verwijderen gegevens niet nodig zijn.

Om de inhoud van een volume te verwijderen, volgt u deze stappen:

• ➤ Klik op het betreffende volume.

• ➤ Klik op het tabblad “Algemeen.”

• ➤ Klik op de knop 'Verwijder alle gegevens'.

• ➤ Het venster 'Verwijder alle gegevens van volume' wordt weergegeven.

• ➤ Bevestig de verwijdering opnieuw door 'Ja' in te voeren.

• ➤ Om het volume nu te verwijderen, klikt u op 'Verwijderen'.

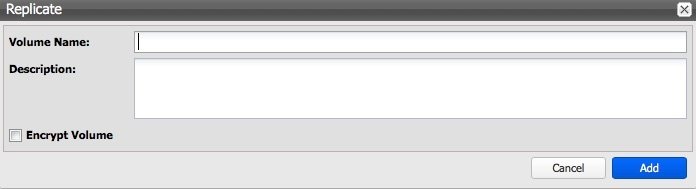

Volumes lokaal repliceren

Om een lokale replicatie van een volume te maken, volgt u deze stappen:

• ➤ Klik op het betreffende volume.

• ➤ Klik op het tabblad “Algemeen.”

• ➤ Klik op de knop “Repliceren.”

• ➤ Het venster “Replicate” opent.

• ➤ Kies een naam voor de replicatie.

• ➤ Vink 'Volume versleutelen' aan om het replicaat te versleutelen (Alleen SNAS ERC).

• ➤ Vink 'Compressie' aan om het replicaat te comprimeren (Alleen SNAS).

• ➤ Kies het aantal pariteiten ( Alleen SNAS )

• ➤ Klik op de knop “Add” om de replicatie te maken.

• ➤ Het venster “Add Bricks to Volume” opent.

• ➤ Voeg een voldoende aantal Bricks toe aan uw replicatievolume.

• ➤ Controleer de replicatiestatus met behulp van het Volume-overzicht

Volumes op afstand repliceren

Verbinding op afstand maken

Om de externe replicatie van een volume te maken, maakt u eerst een verbinding tussen beide systemen. Volg hiervoor de beschrijvingExterne verbinding maken.

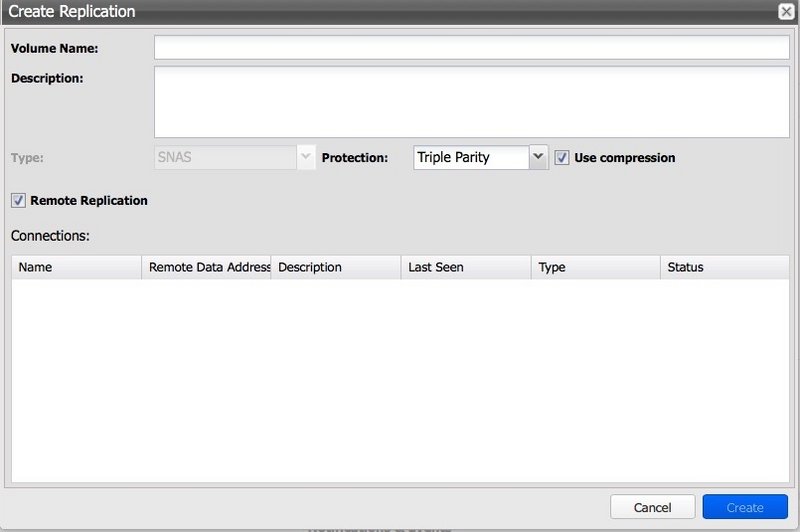

Replicatie maken

• ➤ Klik op het betreffende volume.

• ➤ Klik op het tabblad “Algemeen.”

• ➤ Klik op de knop “Repliceren.”

• ➤ Het venster “Replicate” opent.

• ➤ Kies een naam voor de replicatie.

• ➤ Vink 'Volume versleutelen' aan om het replicaat te versleutelen (Alleen SNAS ERC).

• ➤ Vink 'Compressie' aan om het replicaat te comprimeren (Alleen SNAS).

• ➤ Kies het aantal pariteiten ( Alleen SNAS )

• ➤ Activeer de knop "Remote Replication" en kies een externe verbinding.

• ➤ Klik op de knop “Add” om de replicatie te maken.

• ➤ Open het doelsysteem

• ➤ Voeg een voldoende aantal Bricks toe aan uw replicatievolume.

• ➤ Controleer de replicatiestatus met behulp van het Volume-overzicht

Volume-snapshots beheren

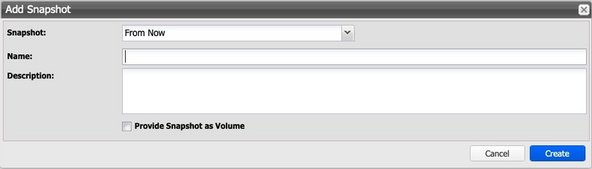

Handmatige snapshot maken

Een handmatige snapshot kan als volgt worden gemaakt:

• ➤ Open het gewenste volume

• ➤ Ga naar het tabblad "Snapshots"

• ➤ Klik op de knop “Add”.

• ➤ Kies in het menu “Snapshot” tussen de opties

  • ➤ “From Now”: Een snapshot van het huidige moment wordt gemaakt.

  • ➤ “By Date / Time”: Een snapshot wordt gemaakt uit een continue snapshot (indien beschikbaar)

• ➤ Geef een naam voor de snapshot op

• ➤ Geef een beschrijving voor de snapshot op

• ➤ Door een vinkje te zetten bij "Provide Snapshot as Volume" wordt de snapshot direct gestart en als virtueel volume aangekoppeld (Zie: "Volume Snapshot starten")

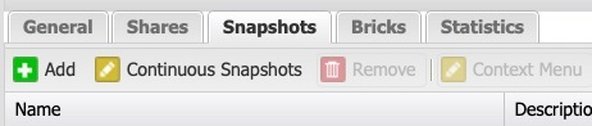

Automatische snapshots maken

Deze functie wordt in het Silent Brick Systeem "Continuous Snapshots" genoemd.

In het volume type "SNAS ERC" is de Continuous Snapshot functie vastgelegd door de lineaire schrijfwijze en kan daarom niet worden gedeactiveerd of geconfigureerd.

In het volume type "SNAS" kan de Continuous Snapshot functie handmatig worden geactiveerd en geconfigureerd. Volg hiervoor de volgende stappen:

• ➤ Open het gewenste volume

• ➤ Ga naar het tabblad "Snapshots"

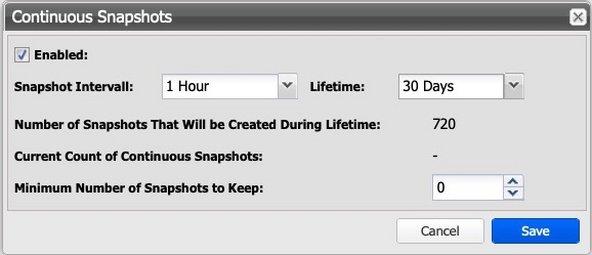

• ➤ Klik op de knop “Continuous Snapshots” (alleen SNAS)

• ➤ Zet een vinkje bij "Enabled:" om de functie voor dit volume te activeren

• ➤ Het "Snapshot Interval" geeft aan met welke tijdsintervallen snapshots moeten worden gemaakt

• ➤ De "Lifetime" geeft aan na welke tijd oude snapshots automatisch worden verwijderd en de opslagruimte weer kan worden vrijgegeven

• ➤ "Minimum Number of Snapshots to Keep" definieert het minimale aantal snapshots dat bewaard moet blijven

Automatische snapshots omzetten naar vaste snapshots

Volg hiervoor alstublieft de instructies "Handmatige snapshot maken".

Volume snapshots in alleen-lezen modus starten

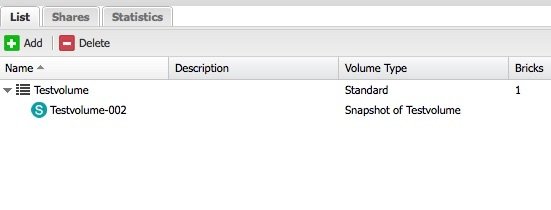

Zowel een handmatig gemaakte snapshot als een continue snapshot kunnen parallel aan het eigenlijke volume in een leesbare modus worden gestart. Hierbij ontstaat een extra volume dat de bijbehorende bestanden in alleen-lezen modus beschikbaar maakt.

Om een snapshot van een volume weer te geven, volgt u de volgende stappen:

• ➤ Klik op het betreffende volume.

• ➤ Klik op het tabblad “Algemeen.”

• ➤ Klik op de knop “Provide Snapshot as Volume”.

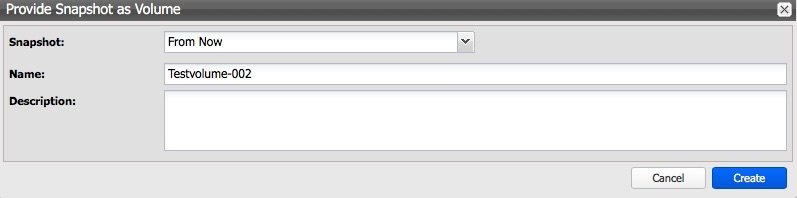

• ➤ Het venster “Provide Snapshot as Volume” opent.

• ➤ Kies in het menu “Snapshot” tussen de opties

  • ➤ “From Now”: Start een snapshot vanaf het huidige moment.

  • ➤ “By Date / Time”: Start een snapshot van een ander moment.

  • ➤ "Snapshot-Naam": Start een handmatig aangemaakt snapshot.

• ➤ Kies een naam voor de snapshot.

• ➤ Klik op de knop “Create” om de snapshot te maken.

Volume Snapshots beschrijfbaar starten

Om een volume snapshot beschrijfbaar te gebruiken, moet deze snapshot-status via de kloonfunctionaliteit naar een lege Silent Brick worden overgebracht.

Volg hiervoor de stappen onder "Volume klonen".

Volume klonen

Bij het klonen van een volume wordt de gehele inhoud naar een tweede Brick gespiegeld. Een kloon kan ook worden gebruikt om een snapshot naar een beschrijfbaar volume te kopiëren.

Om een kloon van een volume te maken, volgt u deze stappen:

• ➤ Klik op het betreffende volume.

• ➤ Klik op het tabblad “Algemeen.”

• ➤ Klik op de knop “Clone”.

• ➤ Het venster “Create Volume Clone” opent.

• ➤ Kies in het menu “Snapshot” tussen de opties

  • ➤ “From Now”: Start een snapshot vanaf het huidige moment.

  • ➤ “By Date / Time”: Start een snapshot van een ander moment.

  • ➤ "Snapshot-Naam": Start een handmatig aangemaakt snapshot.

• ➤ Kies een naam voor de kloon.

• ➤ Geef indien nodig een beschrijving voor de kloon.

• ➤ Kies de gewenste bescherming.Houd er rekening mee dat deze instellingen niet automatisch van het bronvolume worden overgenomen! Als de bescherming-instellingen overeen moeten komen met die van het bronvolume, moet u de instellingen correct uitvoeren.

• ➤ In het gedeelte "Actie bij voltooiing kloon" heeft u bovendien de mogelijkheid om een vervolgactie na de voltooiing van het kloonproces uit te voeren:

• ➤ Klik nu op de knop “Create” om het klon-volume te maken.Let op dat er nog geen Silent Brick aan het klon-volume is toegewezen.

• ➤ Voeg tenslotte een voldoende aantal Silent Bricks toe aan uw klon-volume. Bij een lokale kloon helpt de configuratie-assistent u hierbij.

Volumes deactiveren

De zogenaamde offline-modus dient voor onderhoud, energiebesparing en het verwijderen van de Silent Brick. Om een volume in de offline-modus te zetten, gaat u als volgt te werk:

• ➤ Klik op het tabblad 'Lijst'.

• ➤ Klik op een volume om het te markeren.

• ➤ Klik op de knop “Set Offline”.

• ➤ Het volume wordt nu gedeactiveerd.

Volumes activeren

Om een gedeactiveerd of nieuw herkend volume in de online-modus te zetten, gaat u als volgt te werk:

• ➤ Klik op het tabblad 'Lijst'.

• ➤ Klik op een gedeactiveerd volume om het te markeren.

• ➤ Klik op de knop 'Online zetten'.

• ➤ Het volume wordt nu geïmporteerd.

• ➤ Wanneer de status verandert van 'Importeren' naar 'Online', is de activatie voltooid.

Conform archief beheren

Het conform archief is de revisieveilige langetermijnopslag van het Silent Brick Systeem en bestaat uit twee componenten:

• ➤ Fase gebied

• ➤ WORM gebied

Bij het opslaan dient het fasegebied, dat per definitie opnieuw beschrijfbaar is, voor de acceptatie van de gegevens. Bovendien biedt het fasegebied de mogelijkheid om vaak gebruikte gegevens automatisch beschikbaar te houden.

Het WORM gebied daarentegen dient voor de definitieve en veilige langetermijnarchivering van bestanden en is daarom alleen bruikbaar met speciaal uitgeruste WORM Bricks.

Fase en WORM gebied delen een gemeenschappelijke namespace. De overdracht van bestanden van het fasegebied naar het WORM gebied gebeurt, afhankelijk van het ingestelde volume type, volgens de volgende logica:

• ➤ Na het verstrijken van de tijd na de laatste wijziging

• ➤ Door de Read Only-vlag op het betreffende bestand in te stellen
