De Drive Plus

Het apparaat mag alleen door vakkundig personeel worden geopend.

Het apparaat moet worden aangesloten op een stopcontact met aardverbinding.

Zorg voor gemakkelijke toegang tot de stopcontacten.

Voorzichtig, gevaar voor elektrische schokken: om de stroomvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op een elektrische schok te vermijden.

Voorzichtig, gevaar voor elektrische schokken

De Drive Plus is de grotere variant van het instap- of satellietsysteem. De Drive Plus bevat een besturingseenheid voor de Silent Brick Bibliotheek, twee slots (13) voor Silent Brick-opslagcontainers, evenals twee voedingen (16) voor de energievoorziening en is niet uitbreidbaar met een Shelf.

Aan de voorkant van het apparaat bevinden zich links naast het display drie LED's (10). Deze geven de status van het apparaat als volgt aan:

• Groen: het systeem is actief.

• Geel: het systeem bevindt zich in de standby-modus.

• Rood: Het systeem heeft een fout vastgesteld (deze LED brandt naast de bedrijfsstatus).

In het midden van de drive bevindt zich een ePaper-display (11). Dit bevat de volgende informatie over de Silent Brick Bibliotheek:

• IPv4-adres,

• IPv6-adres of IPv4-adres van het datanetwerk bij netwerkscheiding,

• Naam,

• Versie,

• Opslagcapaciteit,

• Status,

Aan de onderste hoeken van de voorkant van het apparaat bevinden zich de vergrendelingshendels (14). Met deze hendels kan de verankering tussen het apparaat en de rackrails worden losgemaakt.

Afbeelding: Voorkant Drive Plus

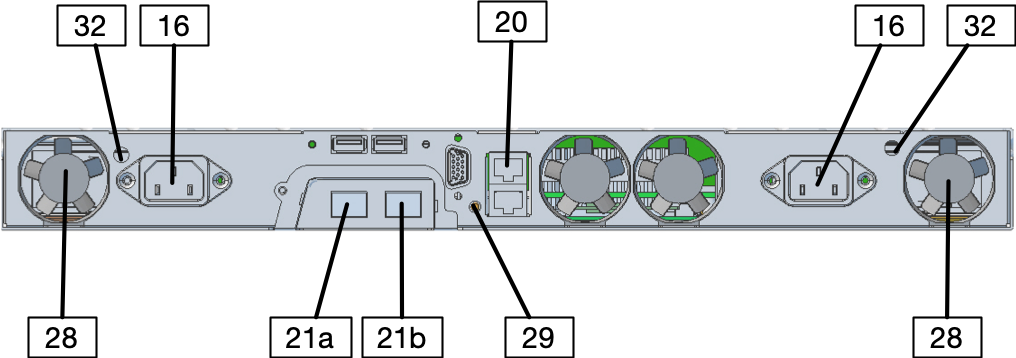

Afbeelding: Achterkant Drive Plus
