De controller van de G-serie

Het apparaat mag alleen door vakkundig personeel worden geopend.

Het apparaat moet worden aangesloten op een stopcontact met aardverbinding.

Zorg voor gemakkelijke toegang tot de stopcontacten.

Voorzichtig, gevaar voor elektrische schokken: om de stroomvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op een elektrische schok te vermijden.

Block Image

Voorzichtig, gevaar voor elektrische schokken

Block Image

De controller is de basiseenheid van de Silent Brick Bibliotheek. De controller bevat de besturingseenheid (12) voor de Silent Brick Bibliotheek, vijf steekplaatsen (13) voor Silent Brick-opslagcontainers, evenals twee voedingen (16) voor de energievoorziening.

Aan de voorzijde van het apparaat bevinden zich in de bovenste linkerhoek drie LED's (10). Deze geven de status van het apparaat als volgt aan:

  • Groen: het systeem is actief.

  • Geel: het systeem bevindt zich in de standby-modus.

  • Rood: Het systeem heeft een fout vastgesteld (deze LED brandt naast de bedrijfsstatus).

In de linkerbovenhoek van de besturingseenheid bevindt zich een ePaper-display (11). Dit bevat de volgende informatie over de Silent Brick Bibliotheek:

  • IPv4-adres,

  • IPv6-adres of IPv4-adres van het datanetwerk bij netwerkscheiding,

  • Naam,

  • Versie,

  • Opslagcapaciteit,

  • Status,

  • QR-code.

Aan de onderste hoeken van de voorkant van het apparaat bevinden zich de vergrendelingshendels (14). Met deze hendels kan de verankering tussen het apparaat en de rackrails worden losgemaakt.

Block Image

Afbeelding: Overzicht controller

Block Image

Afbeelding: Voorzijde controller

Nr.

Omschrijving

10

Bedrijfsstatusindicator

11

ePaper-display

12

Besturingseenheid

13

Slots voor Silent Bricks

14

Vergrendelingshendel


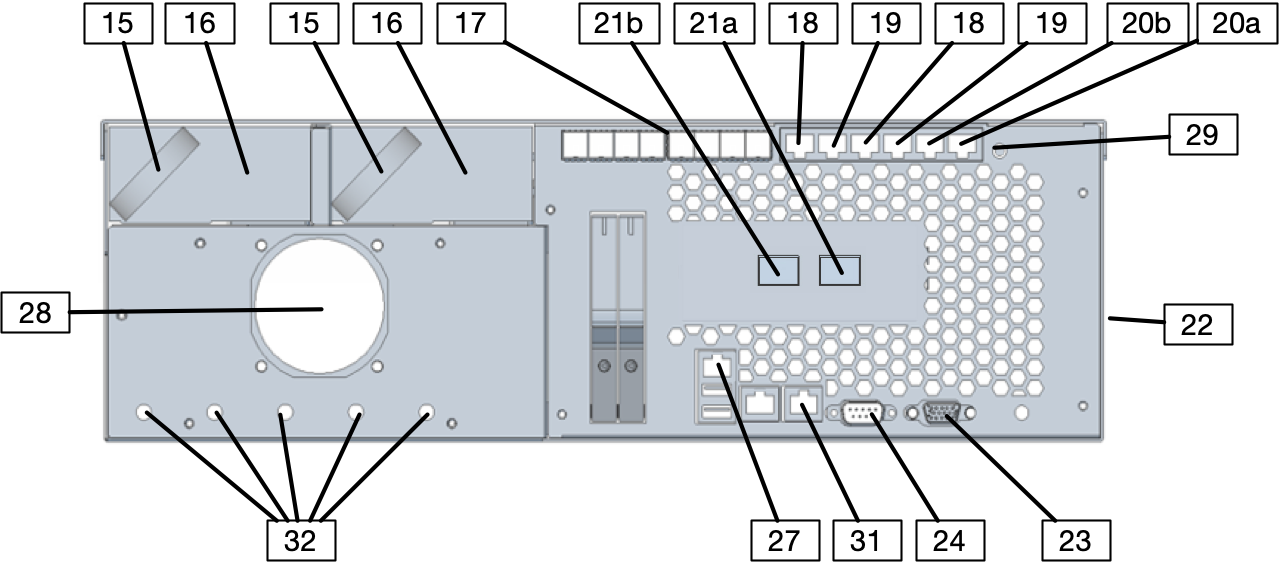

Controller Revisie 1 Achterzijde

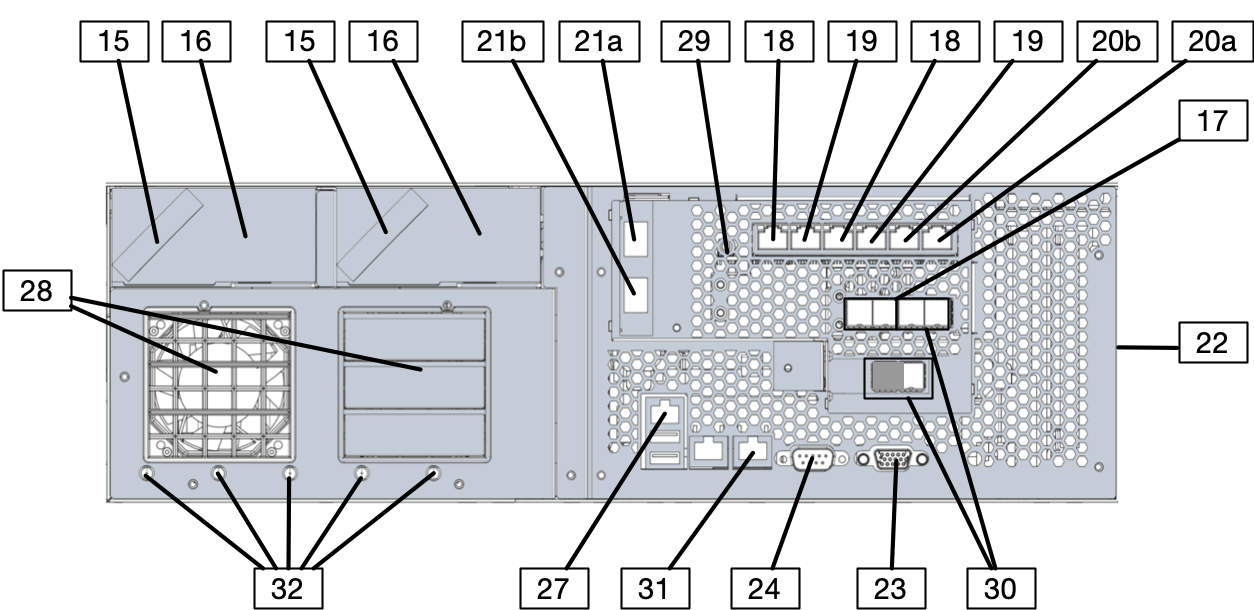

Controller Revisie 2 Achterzijde

Nr.

Omschrijving

15

Beugel

16

Voeding

17

SAS-aansluitingen voor het aansluiten van uitbreidingen (SFF-8644)

18

Shelf-communicatieaansluitingen (100 Mbit Ethernet RJ45 / 1 Gbit Ethernet RJ45)

19

Controller-communicatieaansluitingen (100 Mbit Ethernet RJ45 / 1 Gbit Ethernet RJ45)

20a

Managementaansluiting Mgmt1
(100 Mbit Ethernet RJ45 / 1 Gbit Ethernet RJ45)

20b

Managementaansluiting Mgmt2
(100 Mbit Ethernet RJ45 / 1 Gbit Ethernet RJ45)

21a

Data-aansluiting Data 1
(Fibre Channel 8 Gb | 16 Gb | 32 Gb of 10 GB Ethernet SFP+ of 10 GB Ethernet RJ45)

21b

Data-aansluiting Data 2
(Fibre Channel 8 Gb | 16 Gb | 32 Gb of 10 GB Ethernet SFP+ of 10 GB Ethernet RJ45)

22

Rackrails

23

VGA-aansluiting

24

Optioneel: seriƫle poort (RS232)

26

USB-aansluitingen

27

IPMI-aansluiting (1 Gbit Ethernet RJ45, onafhankelijk webinterface voor hardwarebewaking)

28

Ventilator

29

Stroom

30

SAS-aansluitingen voor intern gebruik (SFF-8644)

31

Last Resort Interface

32

Noodontgrendeling van de slots voor Silent Bricks
