De controller van de X-serie
Het apparaat mag alleen door vakkundig personeel worden geopend.
Het apparaat moet worden aangesloten op een stopcontact met aardverbinding.
Zorg voor gemakkelijke toegang tot de stopcontacten.
Voorzichtig, gevaar voor elektrische schokken: om de stroomvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op een elektrische schok te vermijden.
Voorzichtig, gevaar voor elektrische schokken
De Silent Brick Controller X-serie is de basiseenheid. De controller bevat de besturingseenheid voor het Silent Brick-systeem, tot 8 slots (13) voor Silent Brick Pro-opslagcontainers, evenals twee voedingen (16) voor de energievoorziening.
Aan de onderste hoeken van de voorkant van het apparaat bevinden zich de vergrendelingshendels (14). Met deze hendels kan de verankering tussen het apparaat en de rackrails worden losgemaakt.

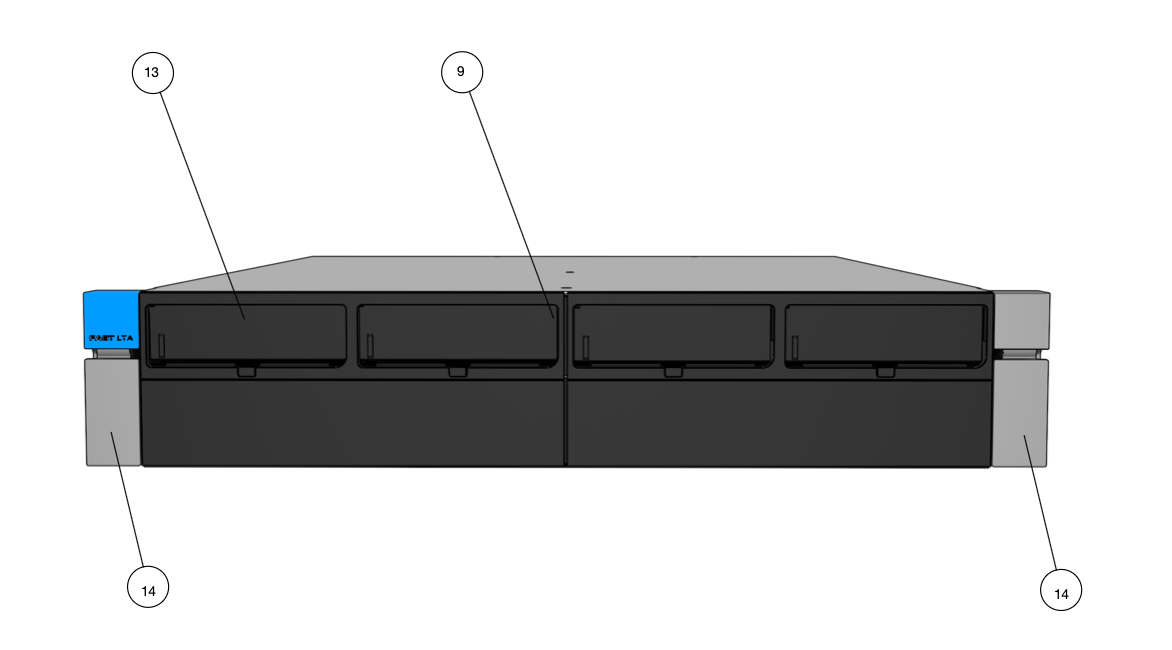

Afbeelding: Silent Brick Controller X-serie, voorkant
Nr. | Omschrijving |
9 | Bedrijfstoestandindicator Silent Brick Slot |
13 | Slots voor Silent Bricks |
14 | Vergrendelingshendel |

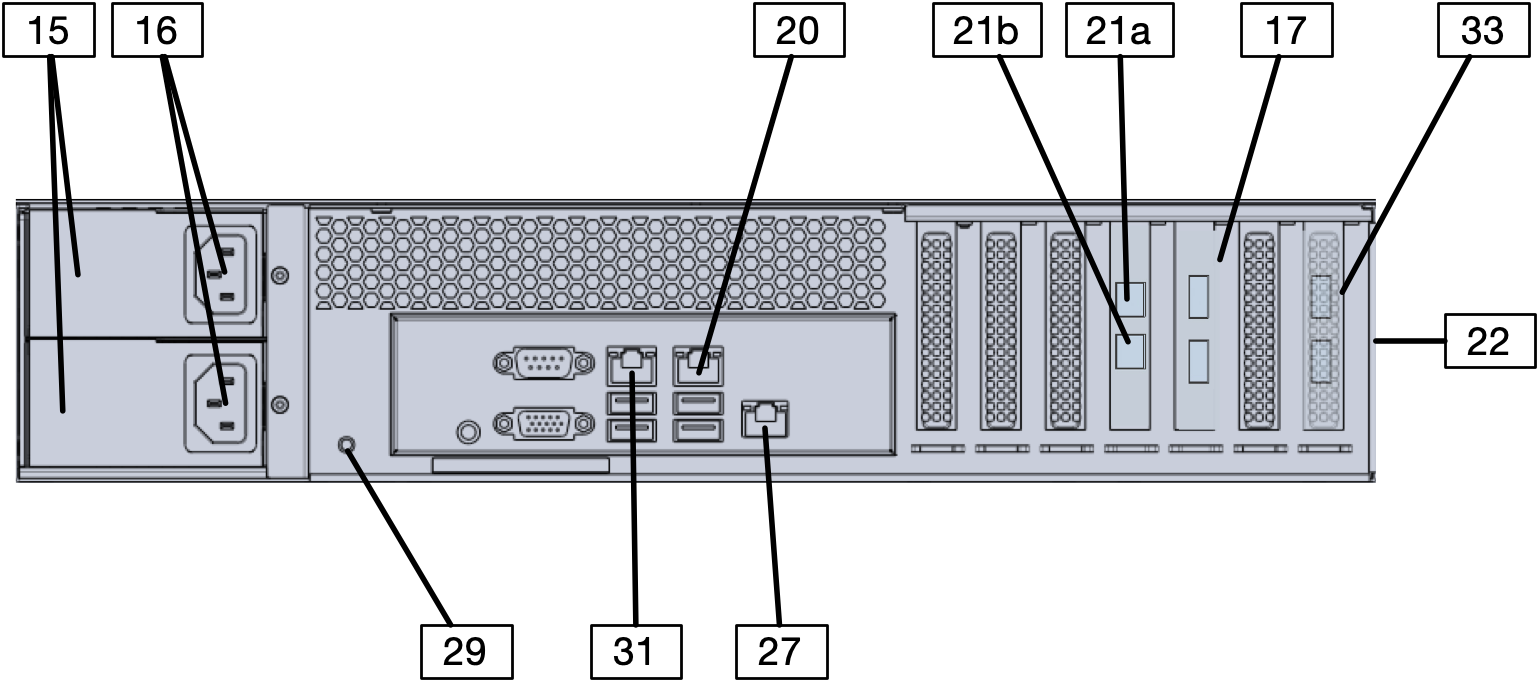

Nr. | Omschrijving |
16 | Voeding |
17 | SAS-aansluitingen voor het aansluiten van uitbreidingen (SFF-8644) |
20 | Managementaansluiting (1Gbit Ethernet RJ45) |
21a | Data-aansluiting Data1 |
21b | Data-aansluiting Data2 |
22 | Rackrails |
27 | IPMI-aansluiting (1 Gbit Ethernet RJ45, onafhankelijk webinterface voor hardwarebewaking) |
29 | Stroom |
31 | Last Resort Interface |
33 | Optionele Fibre Channel-aansluiting (2x32Gbit) |
