Montage van de controller van de X-serie

Rackrail demonteren

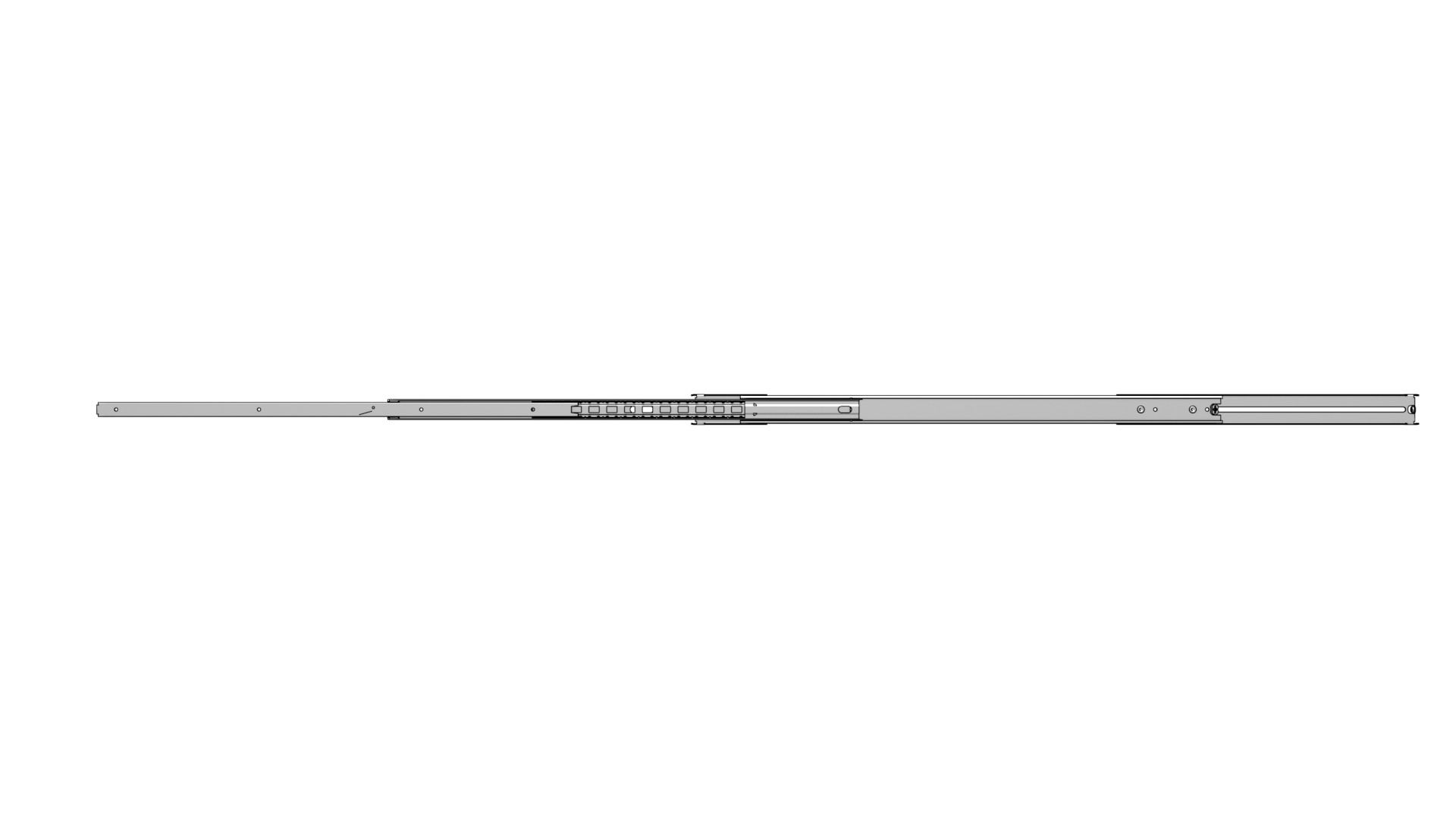

De rackrails moeten eerst in twee delen worden gedemonteerd. Ga hiervoor als volgt te werk:

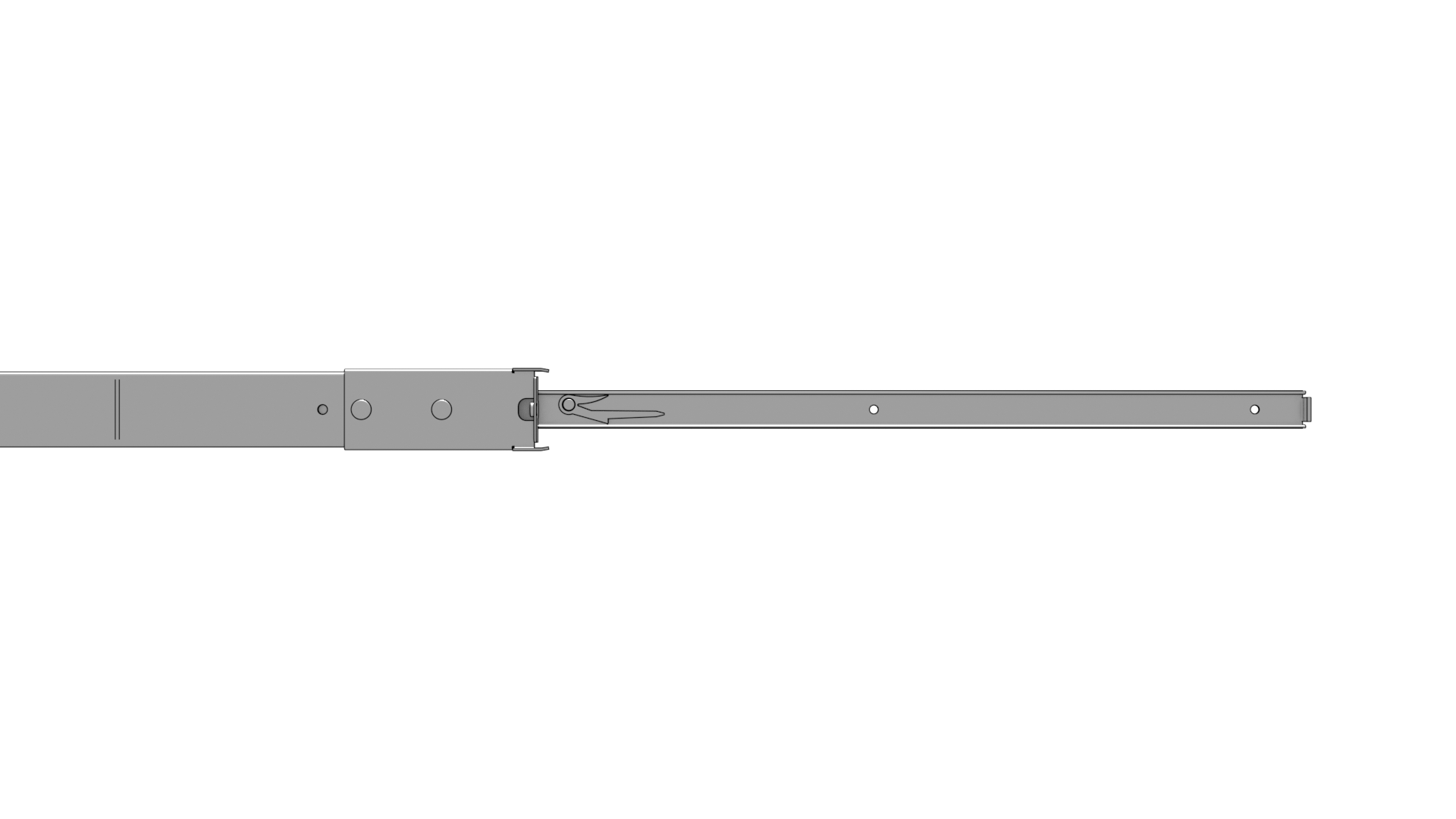

  • ➤ Trek de binnenste rail uit de buitenste rail totdat de ontgrendelingshendel zichtbaar is.

  • ➤ Bedien de ontgrendelingshendel om de binnenste rail uit het railsysteem te kunnen trekken.

Binnenste rackrail aan de controller monteren

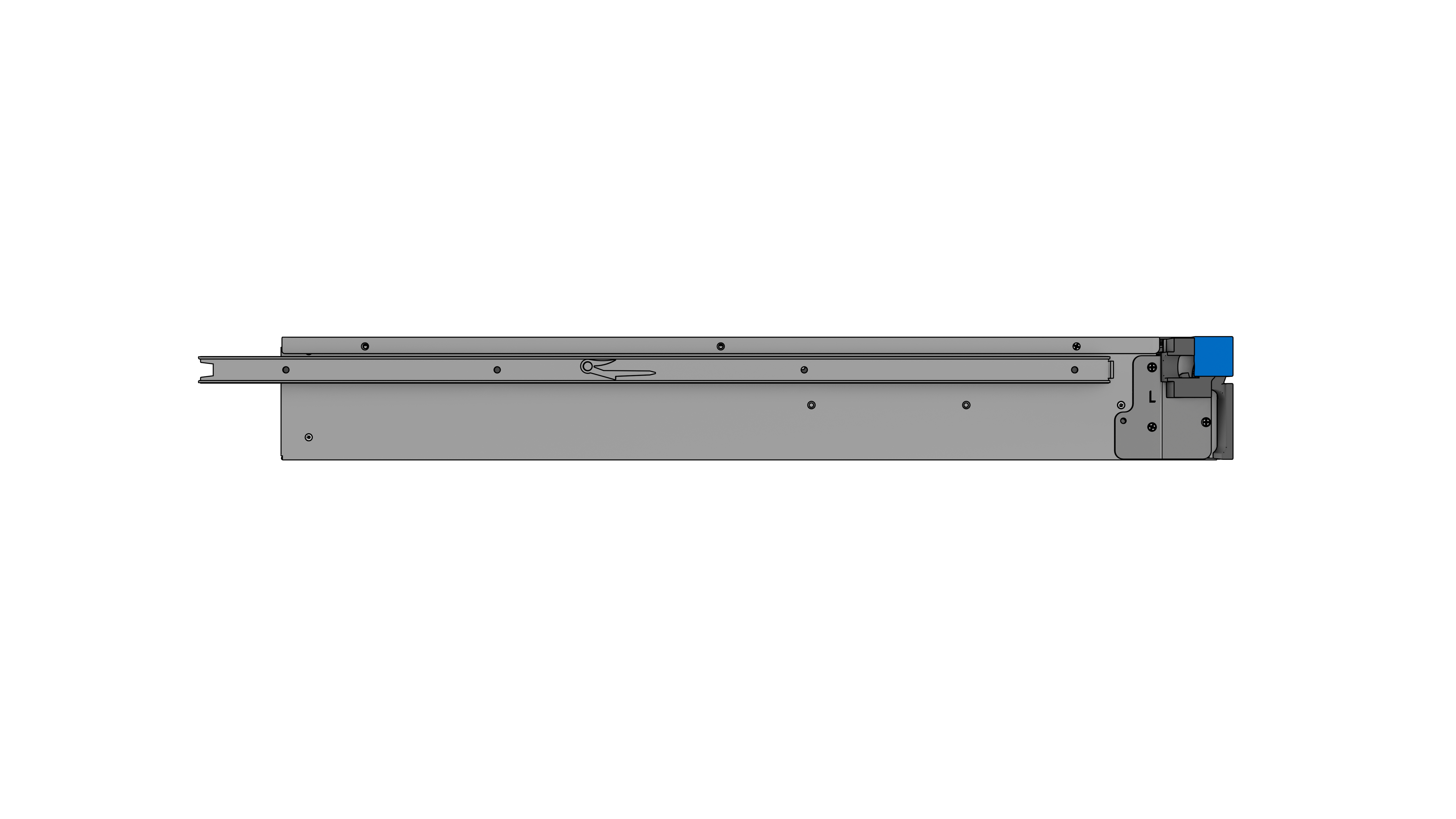

  • ➤ Monteer de binnenste rail met de bijgeleverde schroeven aan beide zijden van de Silent Brick Controller Pro.


Buitenste rackrail in het rack monteren

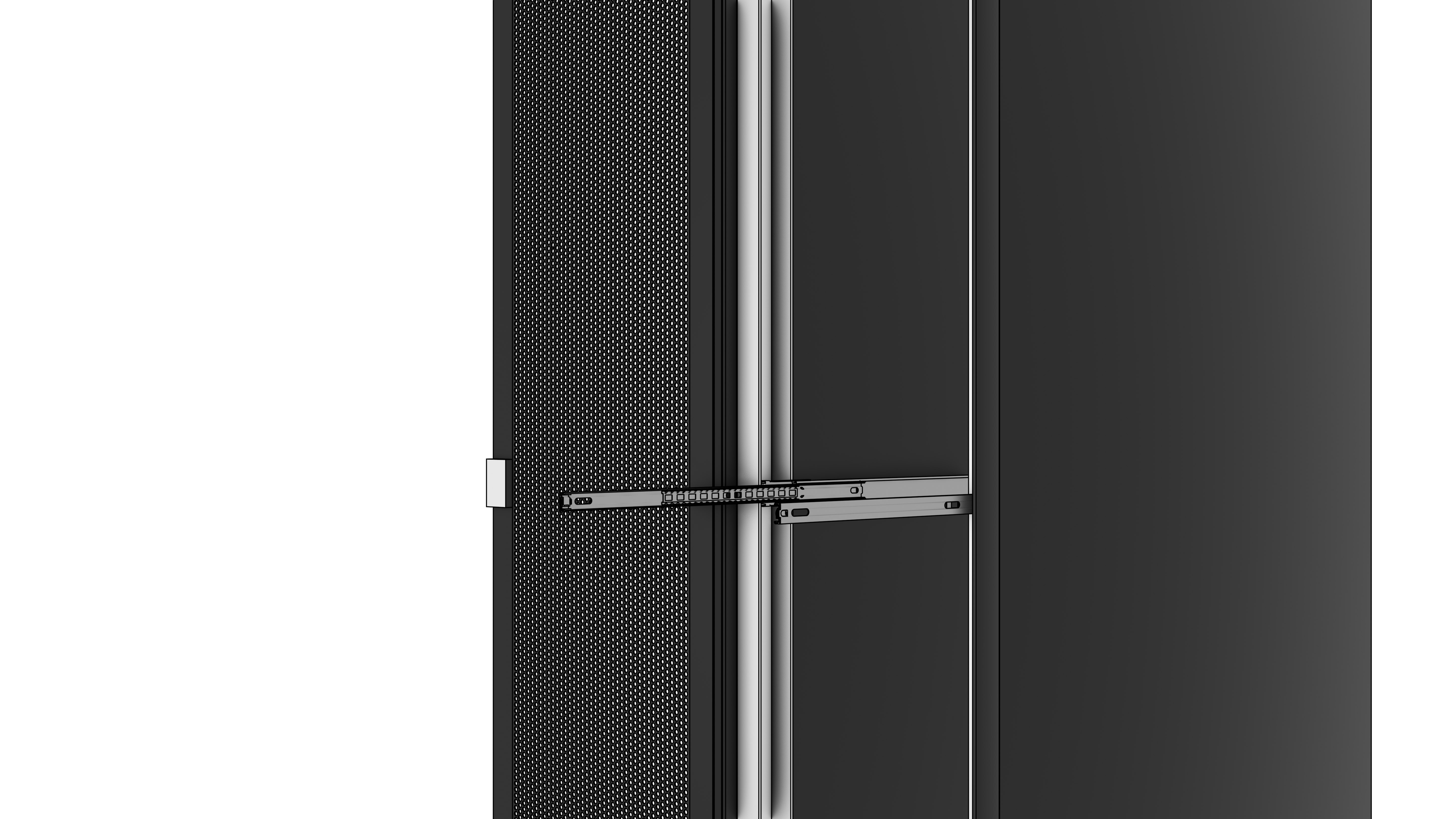

  • ➤ Monteer de buitenste rails met de bijgeleverde schroeven in het rack.

  • ➤ Houd er rekening mee dat de vergrendelingspennen aan de voorkant van het rack moeten worden gebruikt. Deze dienen later voor de vergrendeling van de Silent Brick Controller Pro in het rack.


Controller plaatsen

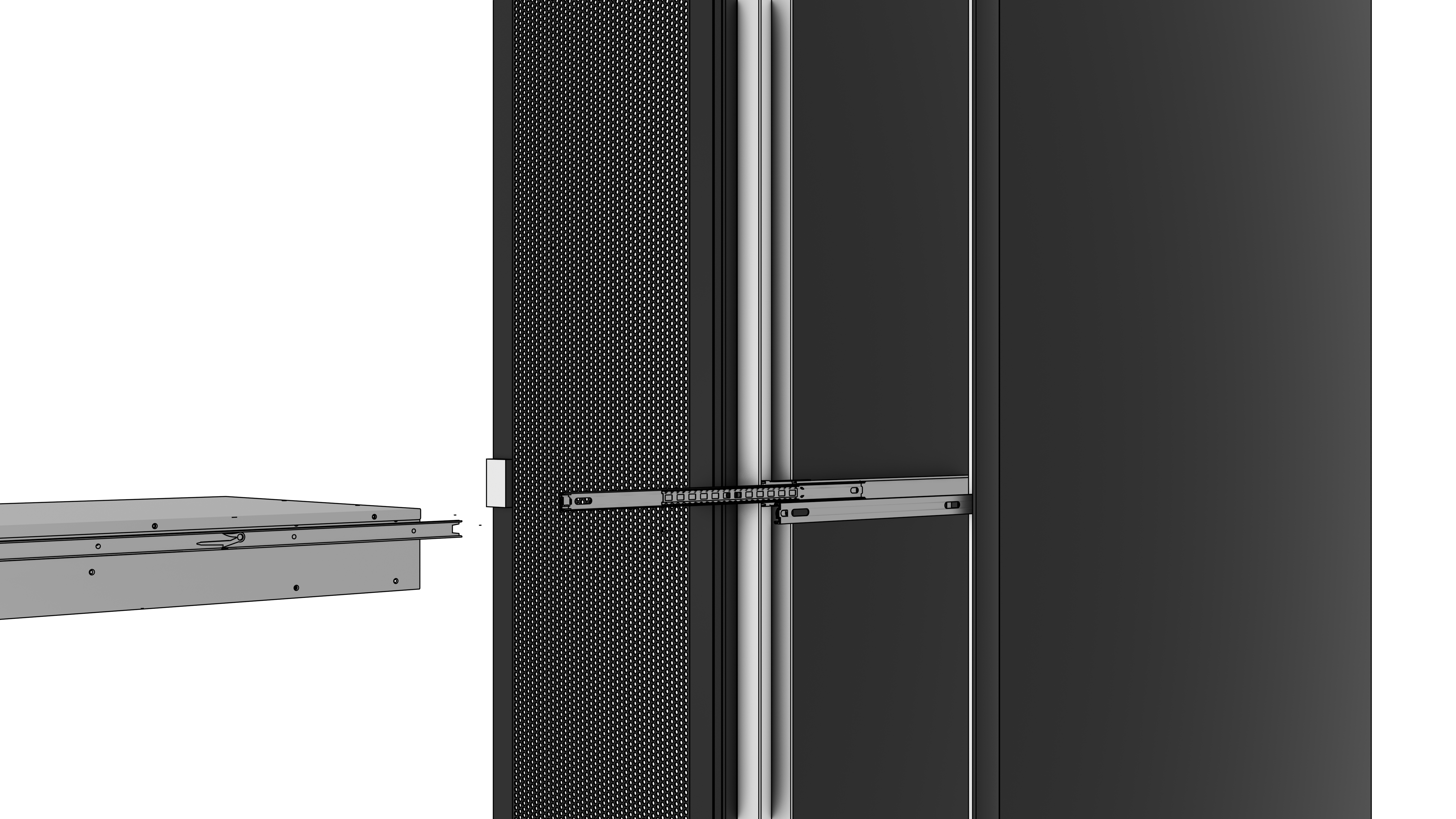

  • ➤ Schuif nu de controller met de zijwaarts gemonteerde rails in de geleiding.

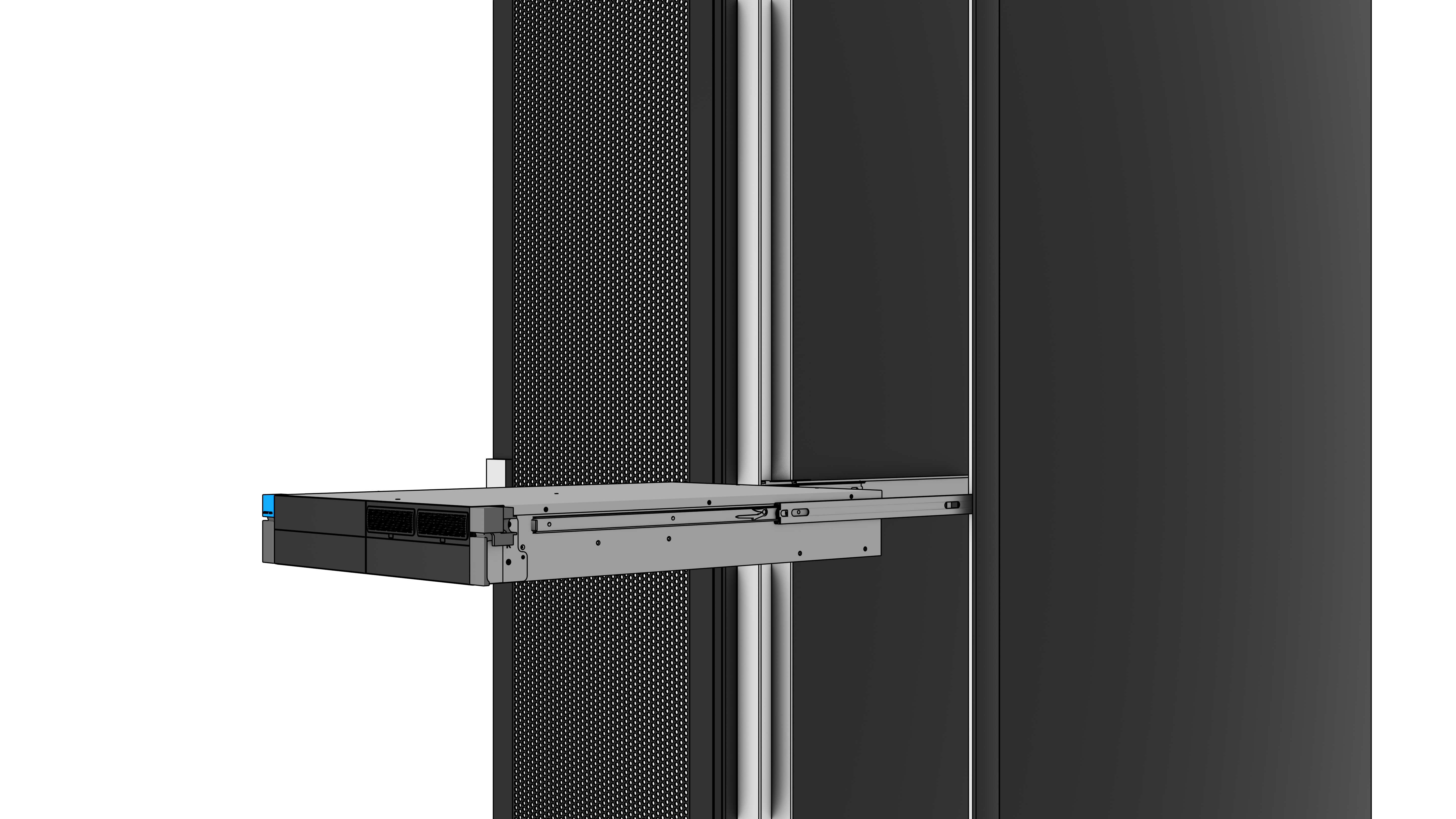

  • ➤ Na het volledig inschuiven van de controller klikken zowel de geleidingsrails als de vergrendeling van de controller op de vergrendelingspen vast.
