Bekabeling Controller G-serie

Als uw Silent Brick-systeem uit meerdere controllers en Shelves bestaat (bijvoorbeeld een controller en een Shelf), moet u eerst de volgende handelingen uitvoeren:

  • ➤ Leg de interne netwerkverbinding tussen de controller en het Shelf.

  • ➤ Gebruik hiervoor de aansluitingen (19) voor de controllercommunicatie en de aansluitingen (18) voor de Shelf-communicatie.

  • ➤ Maak de SAS-verbinding. Gebruik hiervoor de SAS-aansluitingen (17).

Als uw Silent Brick-systeem uit één enkel apparaat bestaat, of als u al meerdere apparaten met elkaar hebt verbonden, gaat u als volgt te werk:

  • ➤ Sluit bij een Silent Brick Controller G5000 Rev. 1 de Ethernet Loop-kabel aan om de controller met zijn interne Bricks te verbinden.

Block Image
  • ➤ Sluit bij een Silent Brick Controller G5000 Rev. 2 de Ethernet Loop-kabel en de SAS Loop-kabel aan om de controller met zijn interne Bricks te verbinden.

Block Image
  • ➤ Sluit bij een Silent Brick Controller G5200 de Ethernet Loop-kabel en beide SAS Loop-kabels aan om de controller met zijn interne Bricks te verbinden.

Block Image
  • ➤ Gebruik hiervoor de aansluitingen (19) voor de controllercommunicatie en de aansluitingen (18) voor de Shelf-communicatie.

  • ➤ Sluit het apparaat aan op het management-netwerk (optioneel).

    • ➤ Gebruik hiervoor de management-aansluitingen (20).

  • ➤ Sluit het apparaat aan op het data-/management-netwerk.

  • ➤ Gebruik hiervoor de data-aansluitingen (21).

  • ➤ Sluit het apparaat aan op het stroomnet.

  • ➤ Gebruik hiervoor de aansluitingen op de voedingen (16). Sluit indien mogelijk elke voeding aan op een aparte stroomkring.

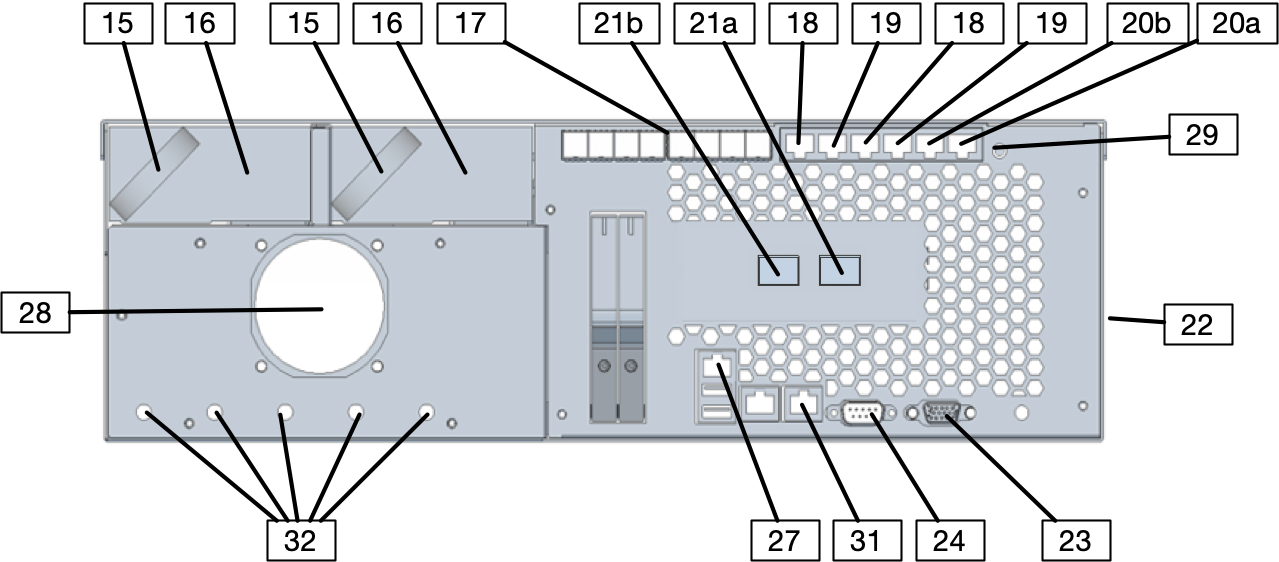

Afbeelding: Silent Brick Controller Revisions 1 achterzijde

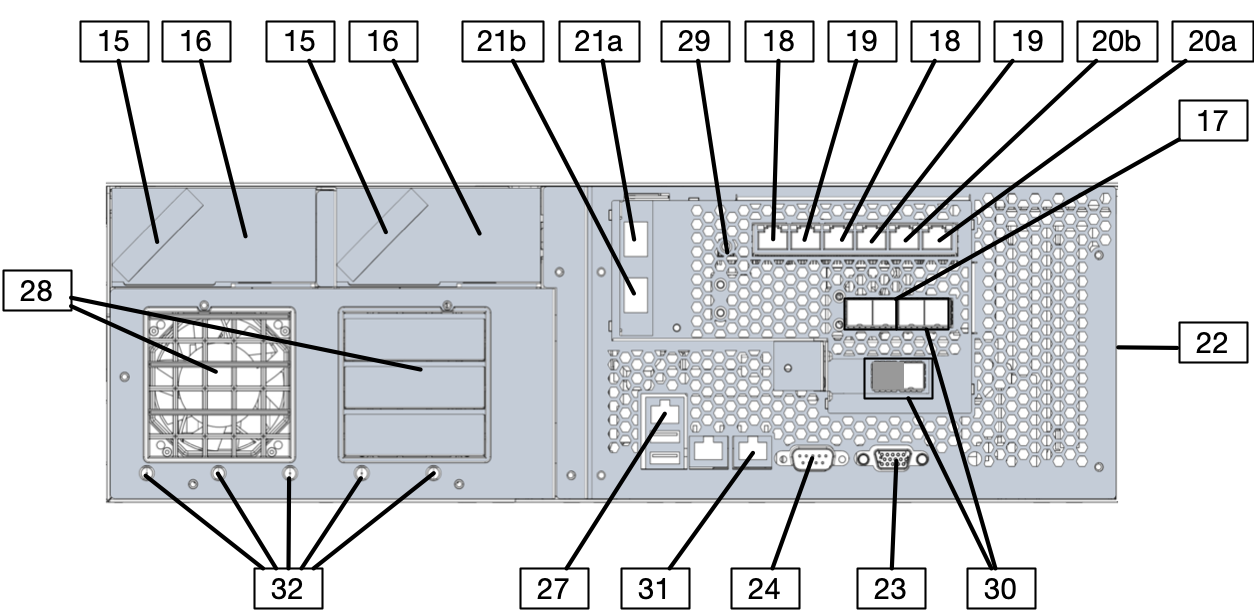

Afbeelding: Silent Brick Controller Revisions 2 achterzijde

Block Image

Afbeelding: Extension Shelf Revisie 1 achterzijde

Block Image

Afbeelding: Extension Shelf Revisie 2 achterzijde

Block Image

Afbeelding: Bekabeling van meerdere apparaten
