Systeemstatus bewaken
Overzicht van componenten
In de sectie 'Overview' kunt u de bedrijfsstatus en de temperatuur van de afzonderlijke componenten bekijken. Daarnaast vindt u een Audit-Radar waarmee u kunt zien welke Bricks momenteel een Digital Audit ondergaan.
Om de bedrijfsstatus van een component te bekijken, gaat u als volgt te werk:
➤ Klik in de navigatiebalk op de map „System Status”.
➤ Dubbelklik in het hoofdvenster op de term „State”.
➤ In het hoofdvenster worden nu het gedeelte „Overview” en de optie „State” weergegeven.

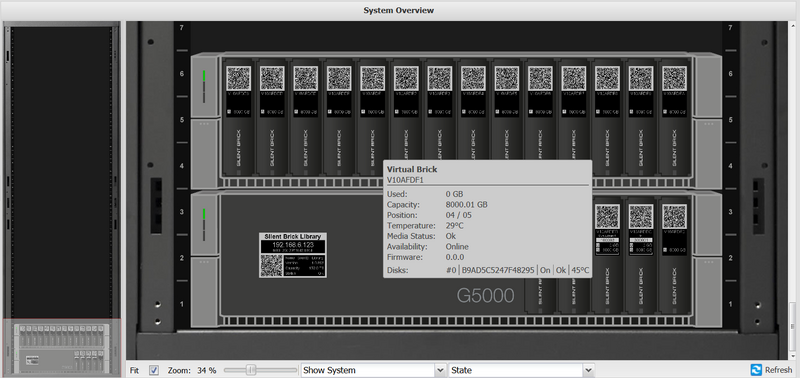

➤ Beweeg de muisaanwijzer over een component (bijvoorbeeld een Brick of een Controller).
➤ Er verschijnt een contextmenu met de bedrijfsstatus van de betreffende component.
Om de temperatuur van de componenten te bekijken, gaat u als volgt te werk:
➤ Klik in de navigatiebalk op de map „System Status”.
➤ Dubbelklik in het hoofdvenster op de term „Temperatures”.

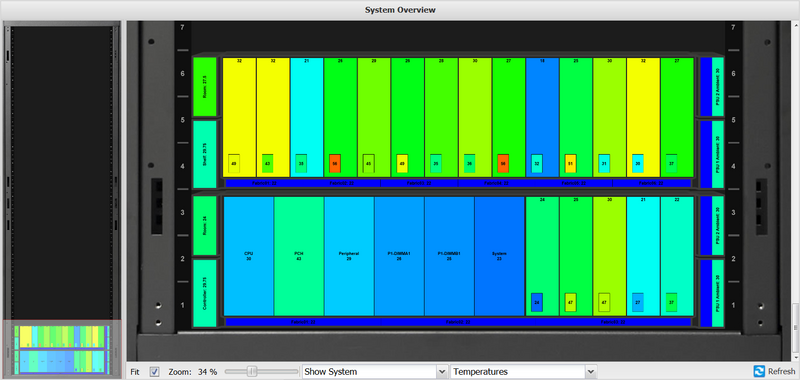

➤ In het hoofdvenster wordt nu een warmtebeeld weergegeven met de respectievelijke temperaturen van de componenten.
]
Om de Audit-Radar te bekijken, gaat u als volgt te werk:
➤ Klik in de navigatiebalk op de map „System Status”.
➤ Dubbelklik in het hoofdvenster op de term „Audit Radar”.
De voortgang van de Digital Audit wordt als volgt weergegeven:
Blauw: Audit is geïnitialiseerd
Groen: voortgang van de audit.
Om een Brick te identificeren en te vinden, gaat u als volgt te werk:
➤ Klik in de navigatiebalk onder de map „System Status” op de term „Overview”.

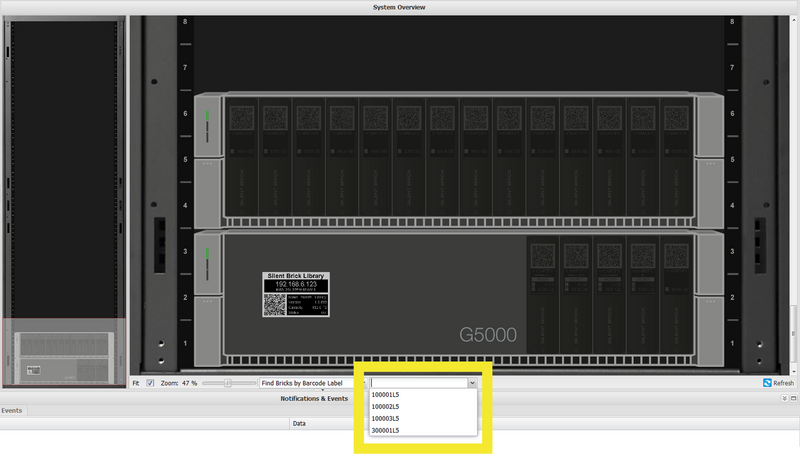

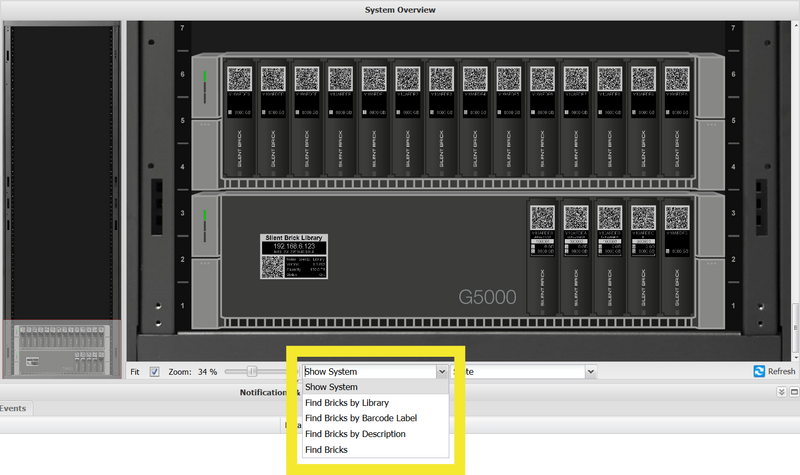

➤ Kies in het onderste gedeelte van het hoofdvenster een van de opties „Find Bricks…”.
➤ Selecteer de Bibliotheek, de barcode of de beschrijving van de betreffende Brick.

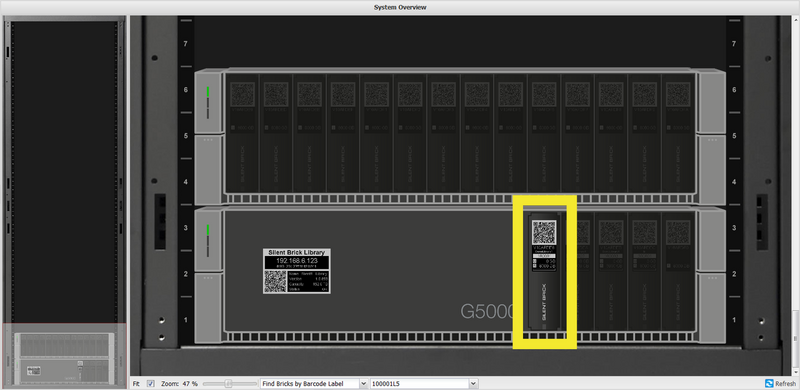

➤ De Brick wordt nu wit gemarkeerd weergegeven.
Om een Brick via lichtsignaal te vinden, gaat u als volgt te werk:
➤ Klik in de navigatiebalk onder de map „System Status” op de term „Overview”.
➤ Klik met de rechtermuisknop op een Brick in het hoofdvenster.
➤ Er opent zich een contextmenu.

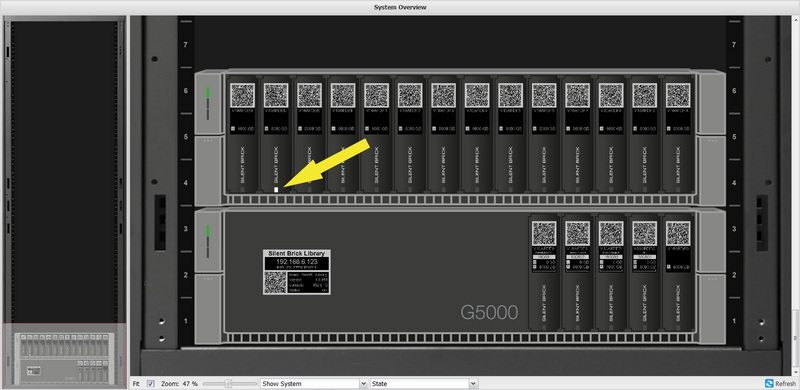

➤ Kies de optie „Toggle Brick Beacon”.
➤ Het lichtsignaal van de Brick gaat branden in de configuratie-interface en op de component zelf.
Weergave vernieuwen
Om de weergave van het hoofdvenster te vernieuwen, gaat u als volgt te werk:
➤ Klik op de knop „Refresh”.
Statistieken
In de sectie „Statistics” vindt u diagrammen met statistische waarden voor de volgende gebieden:
Systeembelasting,
CPU-gebruik,
Geheugengebruik,
Swap-gebruik,
Uptime,
Interface-fouten.

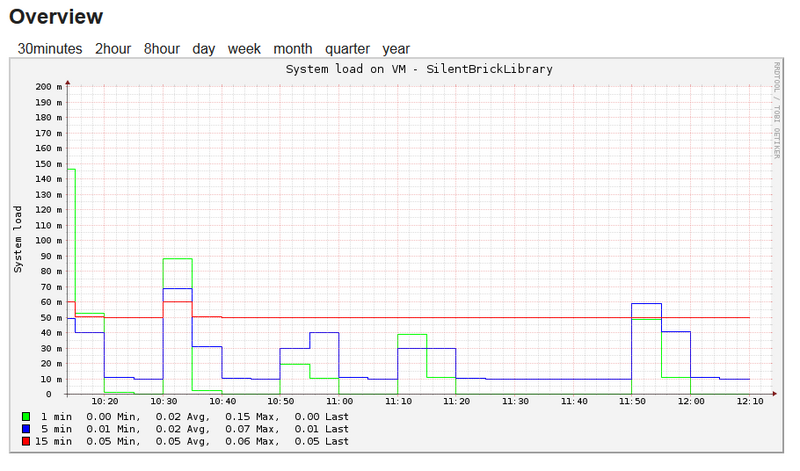

Om de tijdas van een diagram in te stellen, gaat u als volgt te werk:
➤ Klik op een diagram.
➤ Er opent zich een detailweergave van het diagram.
➤ Kies de tijdsperiode die weergegeven moet worden.
➤ Om terug te keren naar het diagramoverzicht, klikt u op „Overview”.
Historie
In de sectie „History” vindt u informatie over belangrijke gebeurtenissen, zoals installaties en updates.
Weergave vernieuwen
Om de weergave van het hoofdvenster te vernieuwen, gaat u als volgt te werk:
➤ Klik op de knop „Refresh”.
