Bekabeling Controller X-serie

Indien uw Silent Brick Systeem bestaat uit een Controller en een Silent Brick Max, dient u eerst de volgende handelingen uit te voeren:

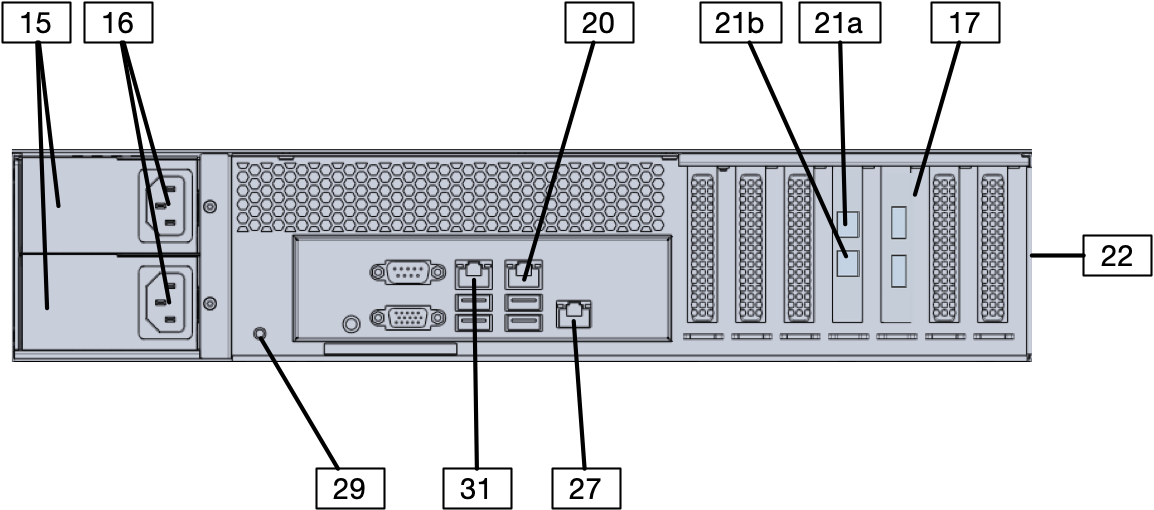

• ➤ Maak een SAS-verbinding tussen de Silent Brick Controller Pro en de Silent Brick Max

• ➤ Gebruik hiervoor de SAS-aansluitingen (17).

Bij het aansluiten van meerdere Silent Brick Max moet mogelijk de SAS Switch 16+1 worden gebruikt. Verbind deze eveneens met de SAS-aansluitingen (17) en vervolgens met de Silent Brick Max media.

• ➤ Sluit het apparaat aan op het management-netwerk (optioneel).

  • ➤ Gebruik hiervoor de Management-aansluiting (20).

• ➤ Sluit de IPMI-poort aan op het Management-netwerk.

  • ➤ Gebruik hiervoor de IPMI-aansluiting (27).

• ➤ Sluit het apparaat aan op het data-/management-netwerk.

  • ➤ Gebruik hiervoor de data-aansluitingen (21).

• ➤ Sluit het apparaat aan op het stroomnet.

• ➤ Gebruik hiervoor de aansluitingen op de voedingen (16). Sluit indien mogelijk elke voeding aan op een aparte stroomkring.

Een gedetailleerde beschrijving van alle aansluitingen vindt u in de documentatie van deSilent Brick Pro Controller.
