Falls Ihr Silent Brick System Controller und Silent Brick Max besteht, müssen Sie zuerst folgende Handlungen durchführen:
-

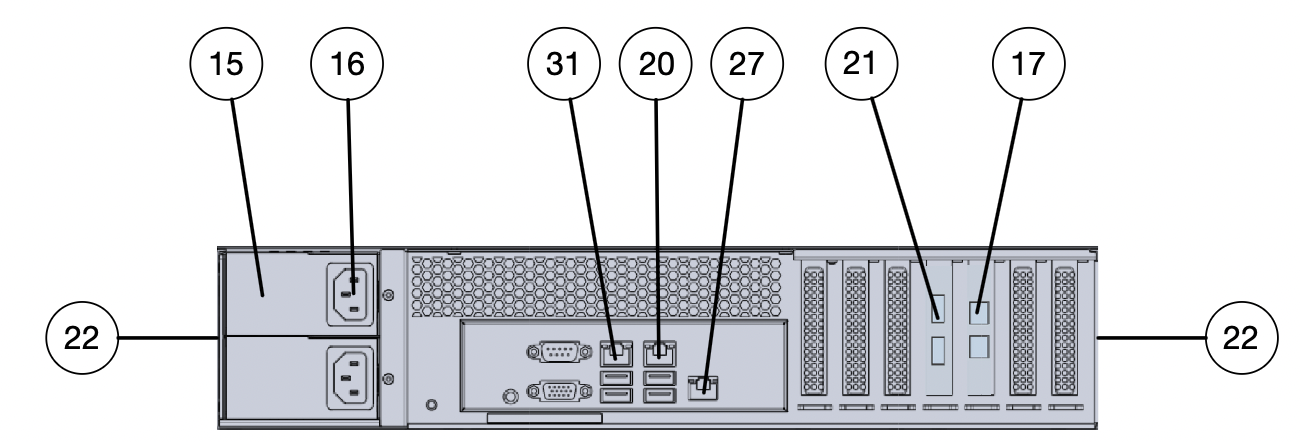

➤ Stellen Sie eine SAS Verbindung zwischen Silent Brick Controller Pro und Silent Brick Max her
-
➤ Verwenden Sie hierzu die SAS-Anschlüsse (17).
Beim Anschluß mehrerer Silent Brick Max muss gegebenenfalls der SAS Switch 16+1 genutzt werden. Verbinden Sie diesen ebenfalls mit den SAS-Anschlüssen (17) und anschließend mit den Silent Brick Max Medien.
-
➤ Schließen Sie das Gerät an das Management Netzwerk an (optional).
-
➤ Verwenden Sie hierzu den Management-Anschluß (20).
-
-
➤ Schließen Sie den IPMI-Port an das Management Netzwerk an.
-
➤ Verwenden Sie hierzu den IPMI-Anschluß (27).
-
-
➤ Schließen Sie das Gerät an das Daten/Management-Netz an.
-
➤ Verwenden Sie hierzu die Daten-Anschlüsse (21).
-
-
➤ Schließen Sie das Gerät an das Stromnetz an.
-
➤ Verwenden Sie hierzu die Anschlüsse an den Netzteilen (16). Schließen Sie, wenn möglich, jedes Netzteil an einen separaten Stromkreis an.
Eine detaillierte Beschreibung aller Anschlüsse finden Sie in der Beschreibung des Silent Brick Pro Controller.
