Câbler le Contrôleur Silent Brick Série X

Si votre Système Silent Brick comprend un Contrôleur et un Silent Brick Max, vous devez d'abord effectuer les actions suivantes :

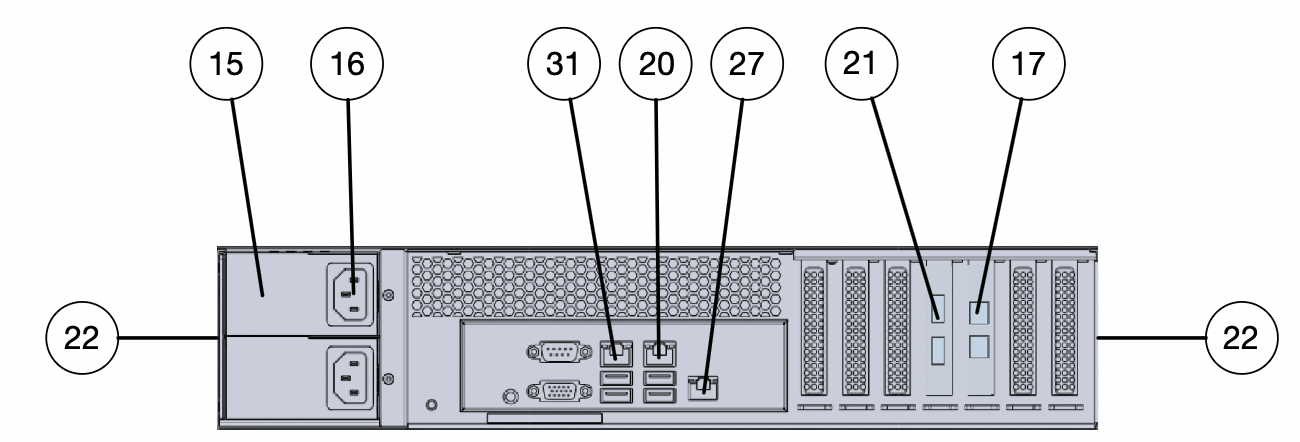

• ➤ Établissez une connexion SAS entre le Contrôleur Silent Brick Pro et le Silent Brick Max.

• ➤ Utilisez les connexions SAS (17) à cet effet.

Lors de la connexion de plusieurs Silent Brick Max, il peut être nécessaire d'utiliser le commutateur SAS 16+1. Connectez-le également aux connexions SAS (17) et ensuite aux médias Silent Brick Max.

• ➤ Connectez l'appareil au réseau de gestion (optionnel).

  • ➤ Utilisez le port de gestion (20) à cet effet.

• ➤ Connectez le port IPMI au réseau de gestion.

  • ➤ Utilisez le port IPMI (27) à cet effet.

• ➤ Connectez l'appareil au réseau de données/gestion.

  • ➤ Utilisez pour cela les connexions de données (21).

• ➤ Connectez l'appareil au réseau électrique.

• ➤ Utilisez pour cela les connexions des alimentations (16). Si possible, connectez chaque alimentation à un circuit électrique séparé.

Vous trouverez une description détaillée de tous les ports dans la description duContrôleur Silent Brick Pro.
