Câblage du Contrôleur Série X

Si votre système Silent Brick comprend un Contrôleur et un Silent Brick Max, vous devez d’abord effectuer les opérations suivantes :

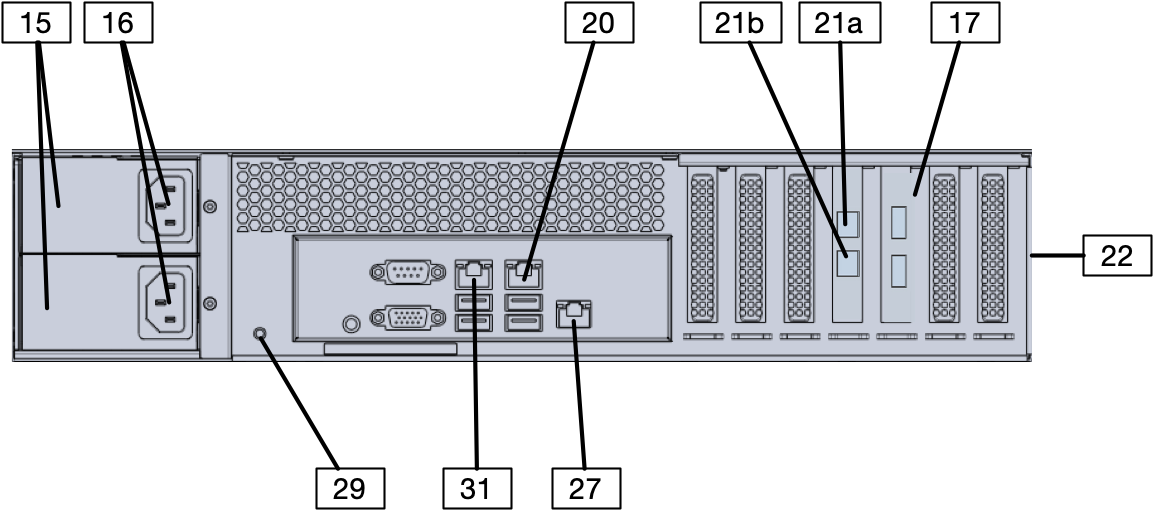

• ➤ Établissez une connexion SAS entre le Silent Brick Controller Pro et le Silent Brick Max.

• ➤ Utilisez pour cela les connecteurs SAS (17).

Lors de la connexion de plusieurs Silent Brick Max, il peut être nécessaire d’utiliser le commutateur SAS 16+1. Connectez-le également aux connecteurs SAS (17), puis aux médias Silent Brick Max.

• ➤ Connectez l’appareil au réseau de gestion (optionnel).

  • ➤ Utilisez pour cela le connecteur de gestion (20).

• ➤ Connectez le port IPMI au réseau de gestion.

  • ➤ Utilisez pour cela le connecteur IPMI (27).

• ➤ Connectez l’appareil au réseau de données/gestion.

  • ➤ Utilisez pour cela les ports de données (21).

• ➤ Branchez l’appareil à l’alimentation électrique.

• ➤ Utilisez pour cela les connecteurs des alimentations électriques (16). Si possible, connectez chaque alimentation électrique à un circuit électrique distinct.

Une description détaillée de tous les connecteurs se trouve dans la documentation duSilent Brick Pro Controller.
