Monter les rails de rack
Démonter les rails de rack
Les rails de rack doivent d'abord être démontés en deux parties. Pour ce faire, procédez comme suit :
-
➤ Tirez la rail intérieure de la rail extérieure jusqu'à ce que le levier de déverrouillage (32) soit visible.
Fig.: Tirer la rail intérieure
-
➤ Actionnez le levier de déverrouillage (32).
-
➤ Tirez complètement la rail intérieure de la rail extérieure.
Monter les rails de rack internes sur le Drive
Pour monter les rails de rack internes sur le Drive, procédez comme suit :
-
➤ Fixez le rail intérieur du rack sur le boîtier latéral des unités de stockage, de manière à ce que les trous de vis correspondent au rail.
-
➤ Fixez les rails des deux côtés avec une des vis M4×4 fournies au boîtier.
Monter les rails de rack extérieurs dans le rack
-
➤ Pour monter les rails de rack extérieurs dans le rack, procédez comme suit :
-
➤ Faites glisser le mécanisme de sécurité (33) du rail vers l'arrière.
-
➤ Accrochez le rail dans le rack.
Fig.: Mécanisme de sécurité
-
➤ Relâchez le mécanisme de sécurité.
-
➤ Assurez-vous que les goupilles de verrouillage rectangulaires sont correctement ancrées dans les trous du rack.
Fig.: Goupille de verrouillage
-
➤ Vissez le rail de rack à l'avant du rack avec la goupille de verrouillage.
Fig.: Goupille de verrouillage
-
➤ Vissez le rail de rack à l'arrière du rack avec la vis de verrouillage.
Fig.: Vis de verrouillage
Insérer le contrôleur/le shelf dans le rack
Pour insérer un contrôleur/un shelf dans un rack, procédez comme suit :
-

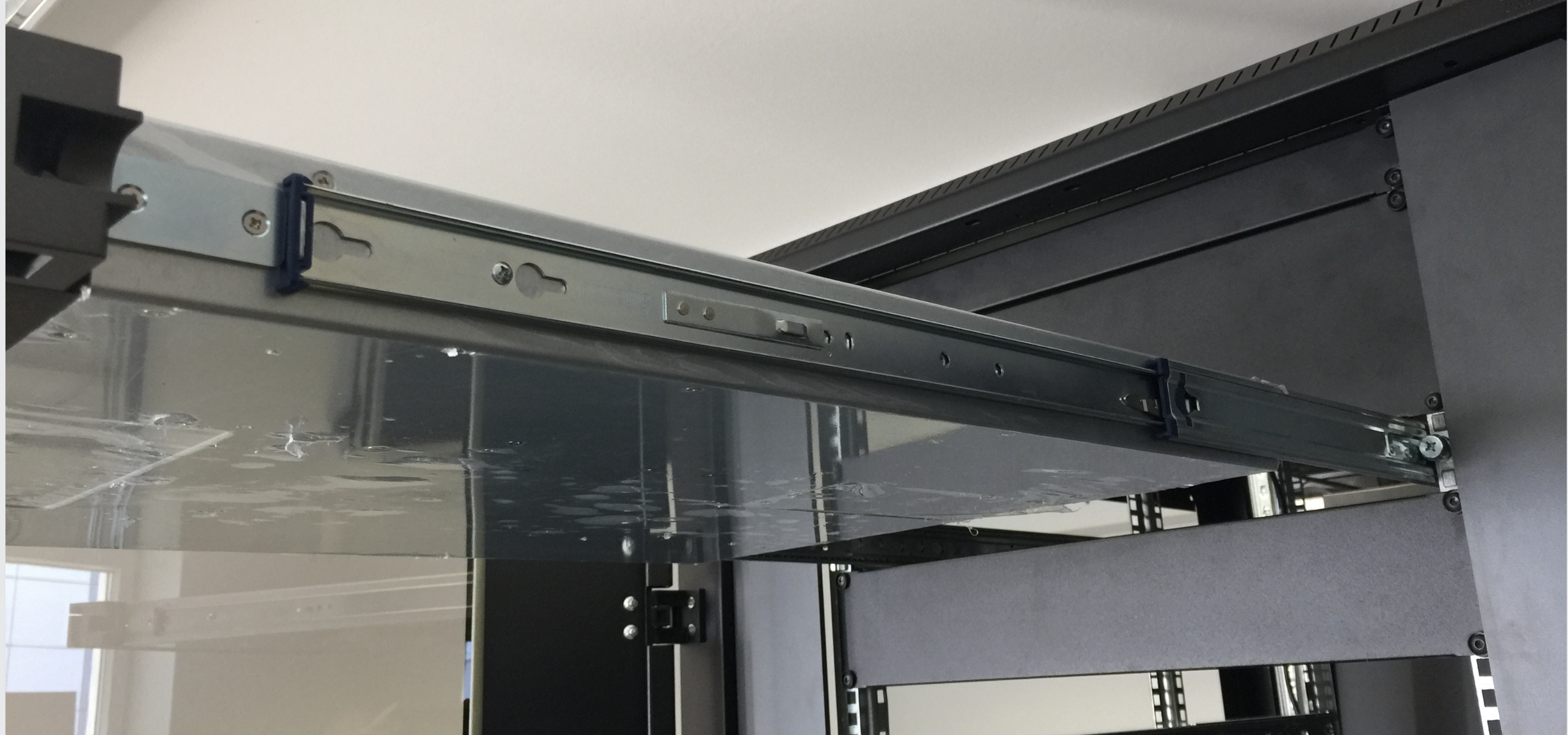

➤ Tirez les rails de rack extérieurs aussi loin que possible du rack.
Fig.: Tirer les rails de rack
-
➤ Accrochez l'appareil de manière à ce que les rails de rack intérieurs glissent dans les rails de rack extérieurs.
-
➤ Glissez l'appareil dans le rack jusqu'à ce qu'il s'arrête.
-
➤ Actionnez le levier de déverrouillage.
-
➤ Glissez l'appareil dans le rack jusqu'à ce que le verrou s'enclenche.
