Démonter le rail de rack
Les rails de rack doivent d'abord être démontés en deux parties. Pour ce faire, procédez comme suit :
-

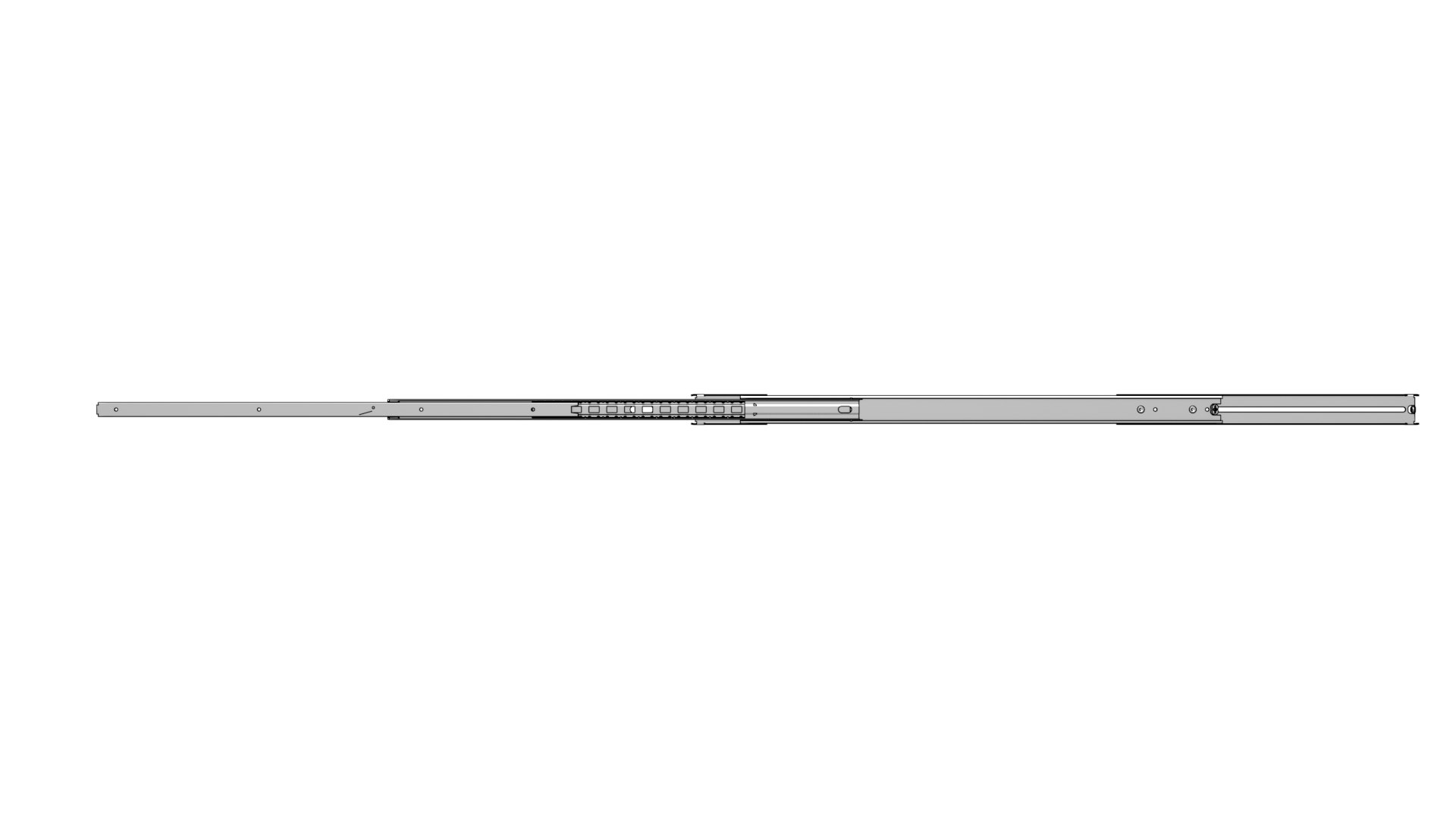

➤ Tirez la rail intérieure hors de la rail extérieure jusqu'à ce que le levier de déverrouillage soit visible.
-

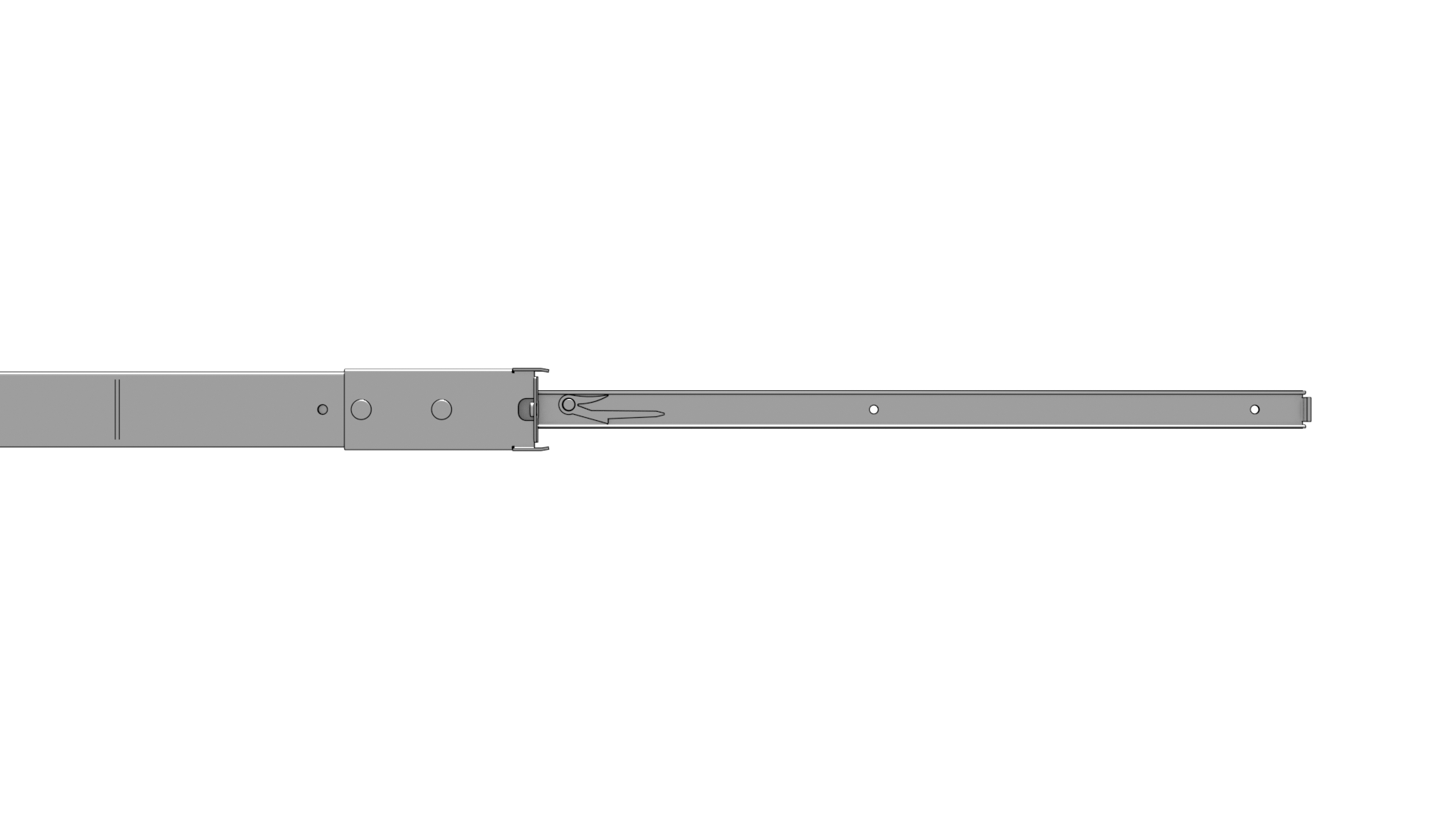

➤ Actionnez le levier de déverrouillage pour pouvoir retirer la rail intérieure de l'ensemble de rails.

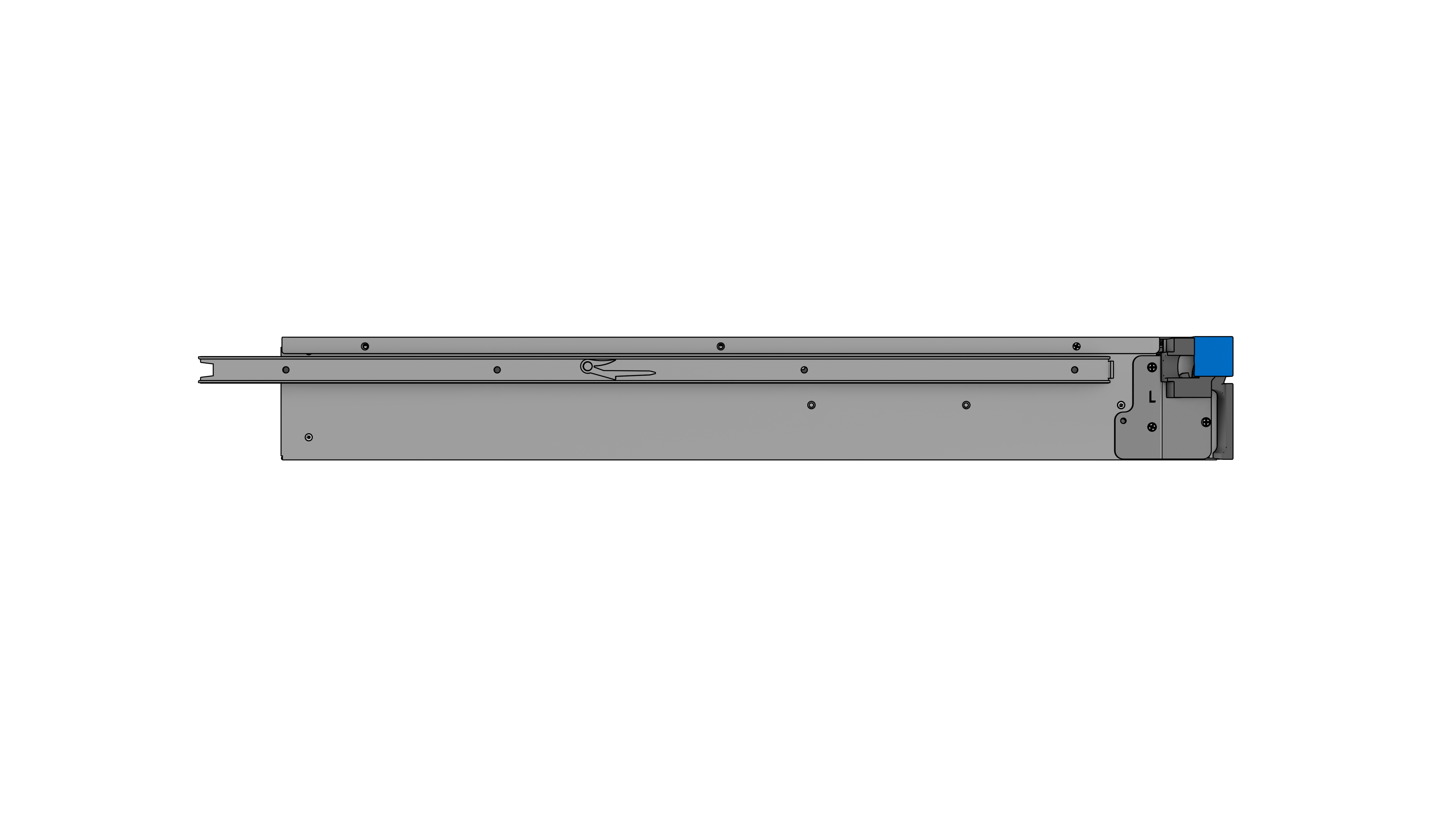

Monter la rail intérieure sur le contrôleur
-
➤ Montez la rail intérieure à l'aide des vis fournies des deux côtés sur le Contrôleur Silent Brick Pro

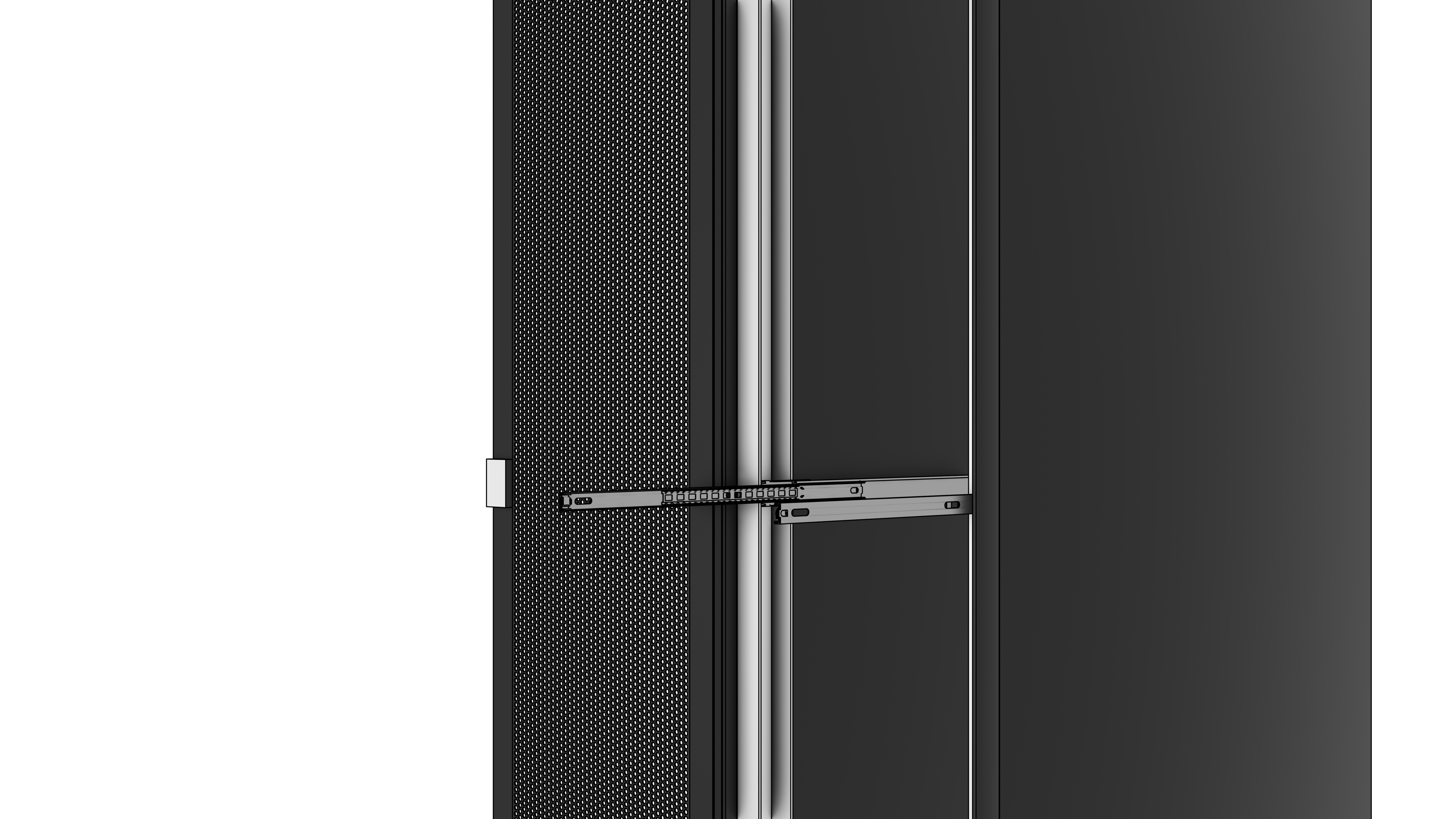

Monter les rails extérieurs dans le rack
-
➤ Montez les rails extérieurs à l'aide des vis fournies dans le rack.
-
➤ Veuillez noter que les boulons de verrouillage à l'avant du rack doivent être utilisés. Ils serviront plus tard à verrouiller le Contrôleur Silent Brick Pro dans le rack.

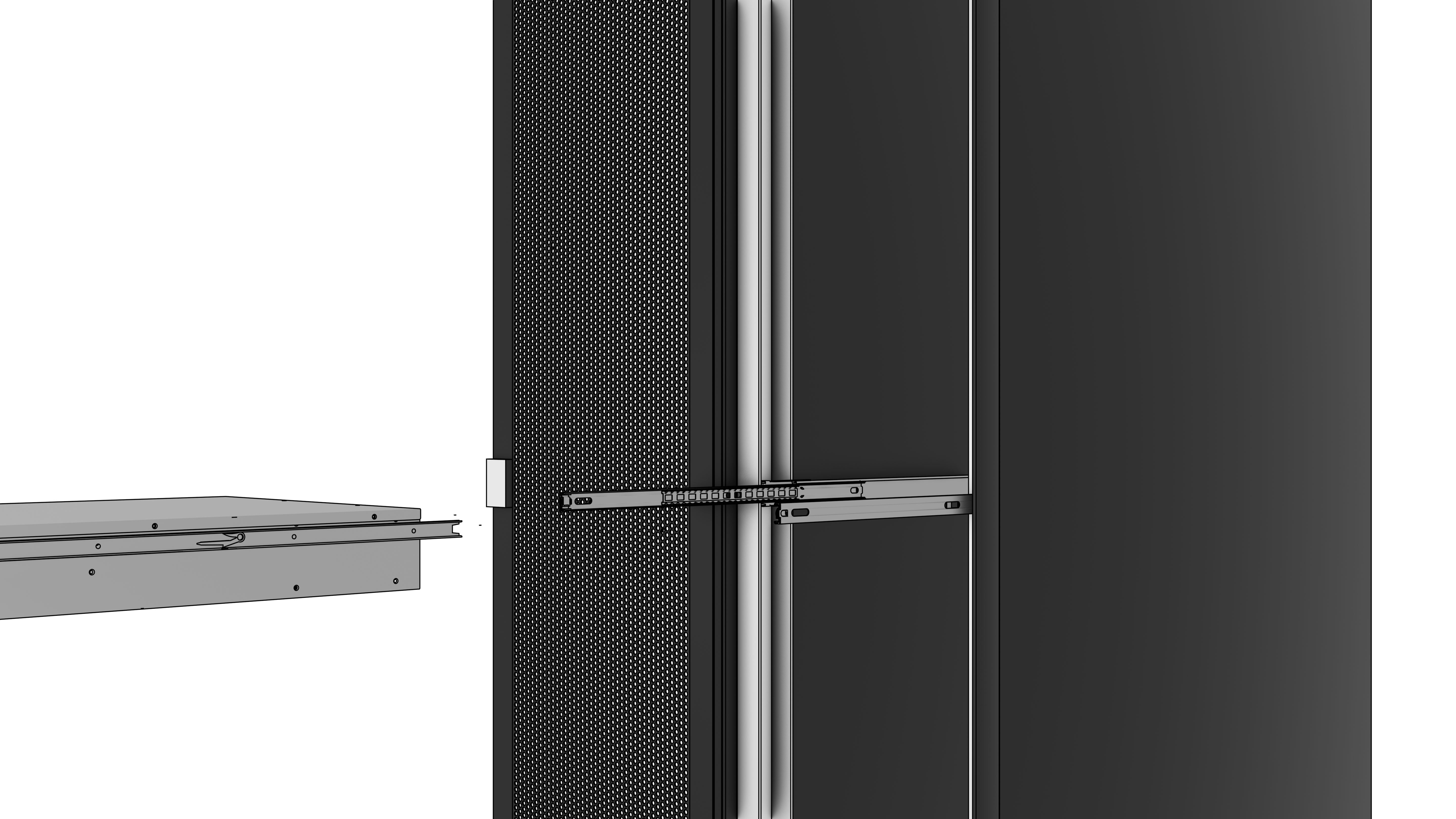

Insérer le contrôleur
-

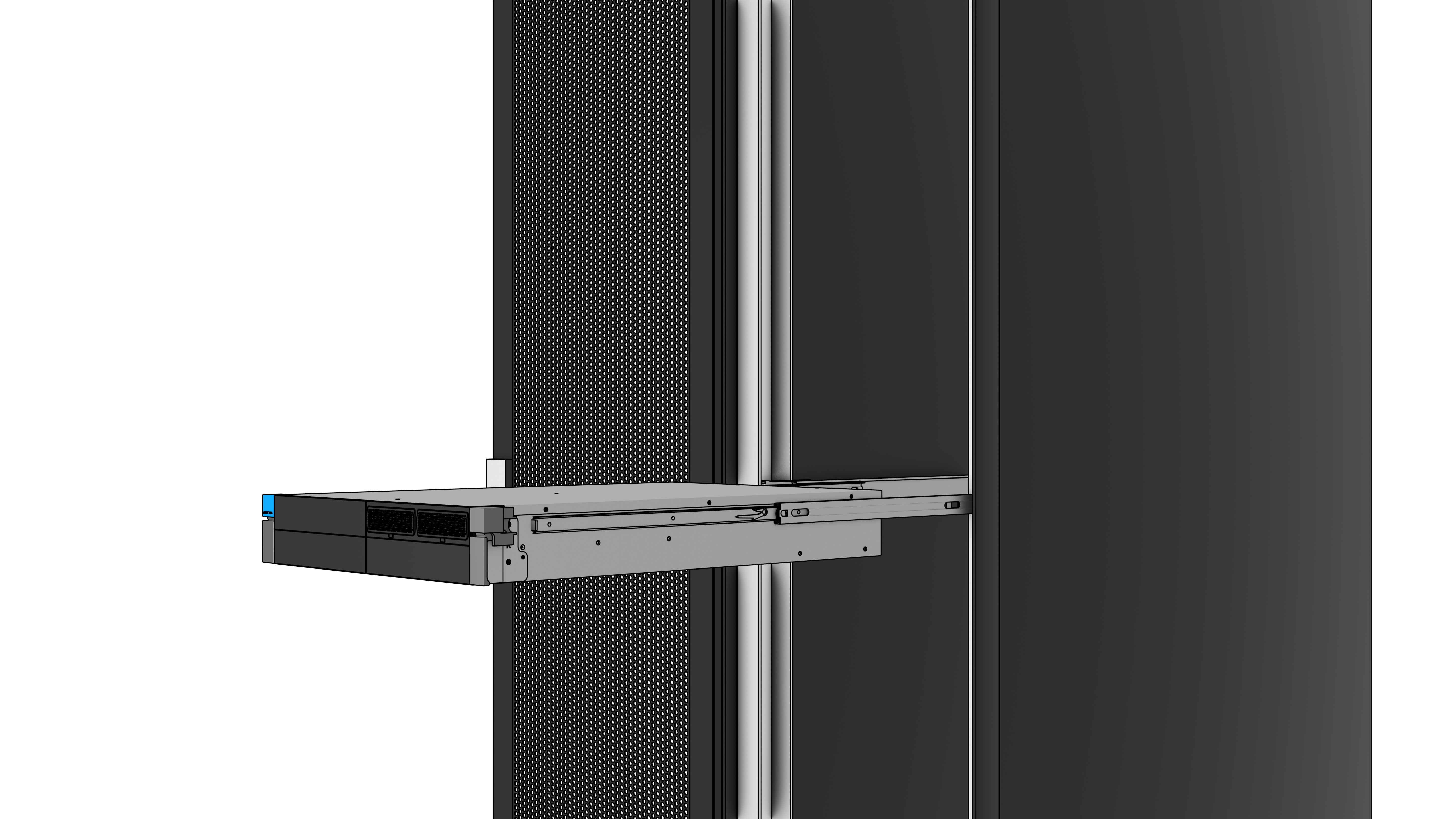

➤ Insérez maintenant le contrôleur dans le guide à l'aide des rails montés sur les côtés.
-
➤ Une fois le contrôleur complètement inséré, les rails de guidage ainsi que le verrouillage du contrôleur s'enclencheront sur le boulon de verrouillage.
