Si votre Système Silent Brick comprend un Contrôleur et un Silent Brick Max, vous devez d'abord effectuer les actions suivantes :
-

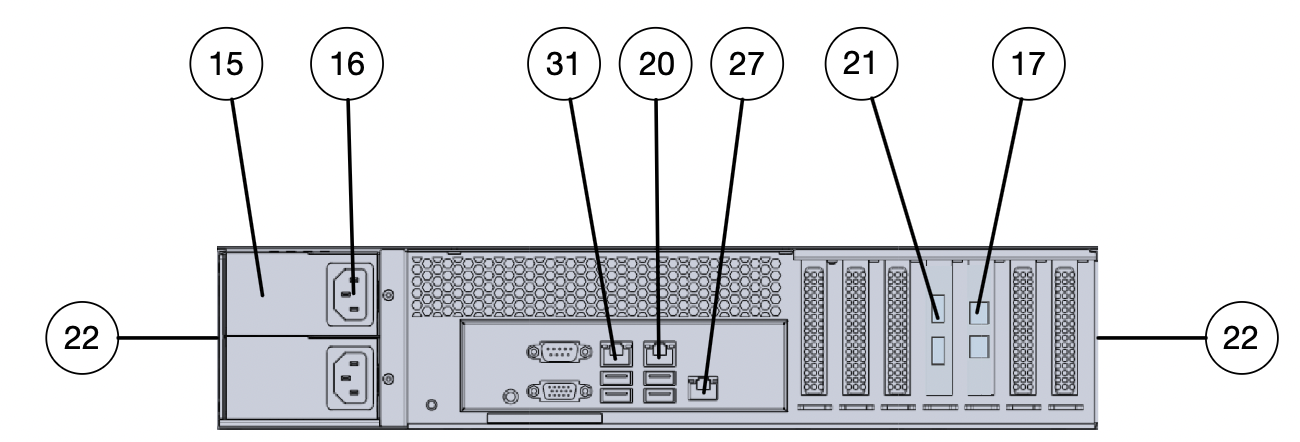

➤ Établissez une connexion SAS entre le Contrôleur Silent Brick Pro et le Silent Brick Max.
-
➤ Utilisez les connexions SAS (17) à cet effet.
Lors de la connexion de plusieurs Silent Brick Max, il peut être nécessaire d'utiliser le commutateur SAS 16+1. Connectez-le également aux connexions SAS (17) et ensuite aux médias Silent Brick Max.
-
➤ Connectez l'appareil au réseau de gestion (optionnel).
-
➤ Utilisez le port de gestion (20) à cet effet.
-
-
➤ Connectez le port IPMI au réseau de gestion.
-
➤ Utilisez le port IPMI (27) à cet effet.
-
-
➤ Connectez l'appareil au réseau de données/gestion.
-
➤ Utilisez pour cela les connexions de données (21).
-
-
➤ Connectez l'appareil au réseau électrique.
-
➤ Utilisez pour cela les connexions des alimentations (16). Si possible, connectez chaque alimentation à un circuit électrique séparé.
Vous trouverez une description détaillée de tous les ports dans la description duContrôleur Silent Brick Pro.
