Rack-rails monteren
Rack-rails demonteren
De rack-rails moeten eerst in twee delen worden gedemonteerd. Volg hiervoor de volgende stappen:
-

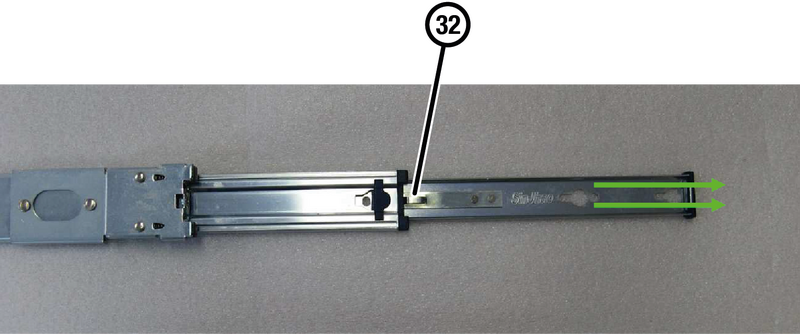

➤ Trek de binnenste rail uit de buitenste rail totdat de ontgrendelingshendel (32) zichtbaar is.
Afb.: Binnenste rack-rails uittrekken
-

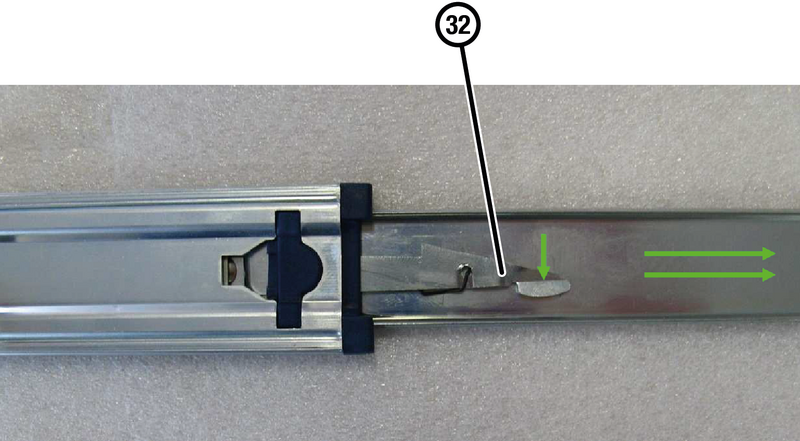

➤ Activeer de ontgrendelingshendel (32).
-
➤ Trek de binnenste rail volledig uit de buitenste rail.

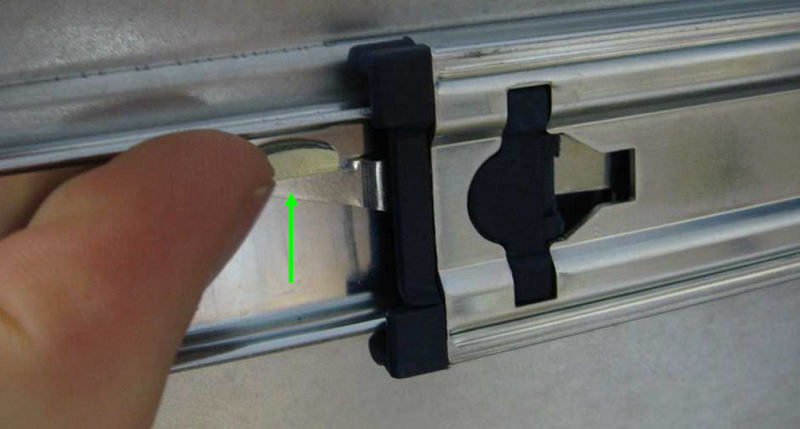

Afb.: Ontgrendelingshendel
Binnenste rack-rails aan de controller/het shelf monteren
Om de binnenste rack-rails aan de controller/het shelf te monteren, volgt u de volgende stappen:
-

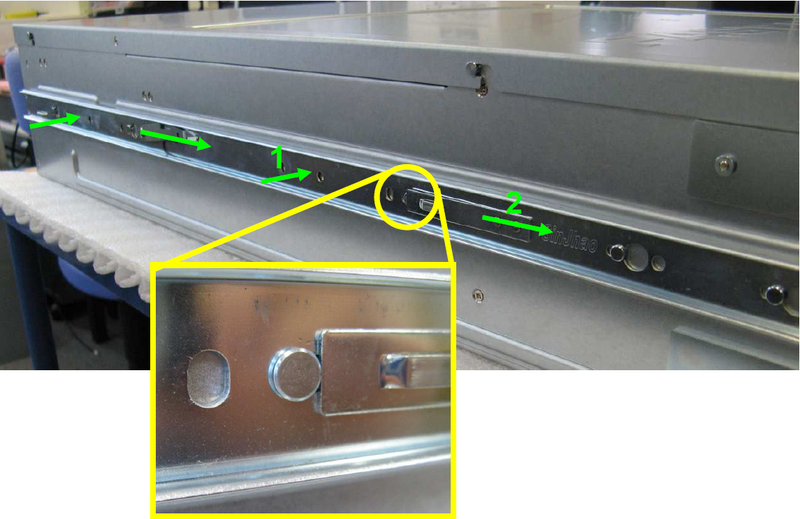

➤ Plaats de binnenste rack-rail op de zijbehuizing van de controller/shelf, zodat de vergrendelingspennen van de controller/shelf in de vergrendelingsogen van de rail passen.
-
➤ Duw de rail naar voren totdat deze vergrendelt.
-

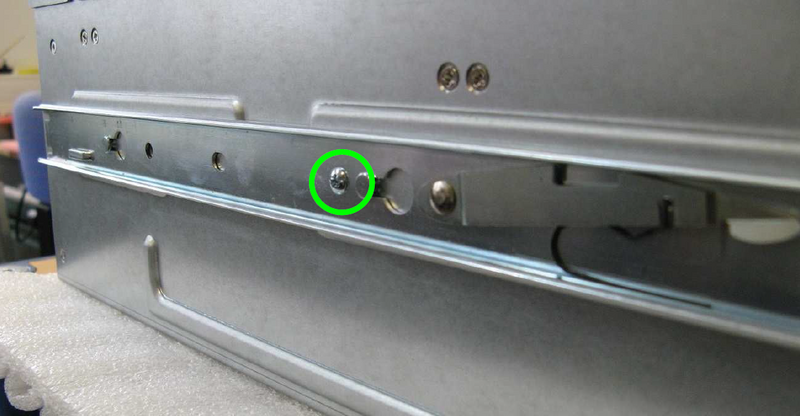

➤ Bevestig de rails aan beide zijden met elk een van de meegeleverde M4×4 schroeven aan de behuizing.
Buitenste rack-rails in het rack monteren
-
➤ Om de buitenste rack-rails in het rack te monteren, volgt u de volgende stappen:
-

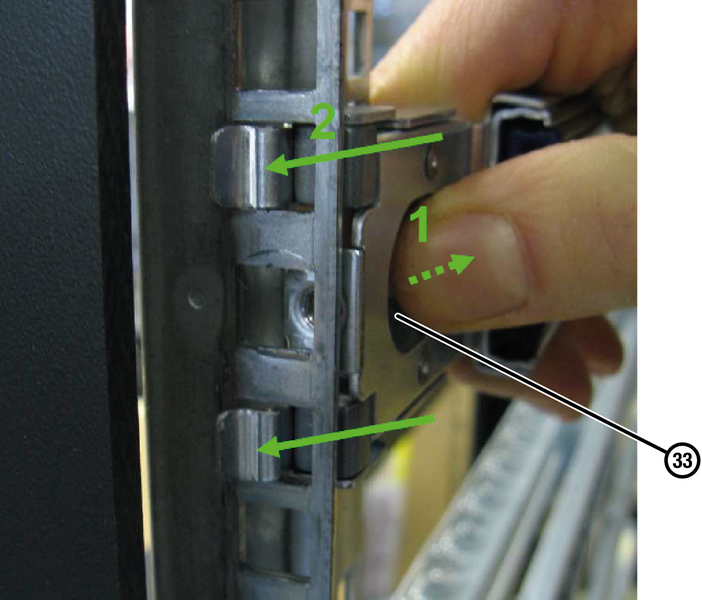

➤ Trek het veiligheidsmechanisme (33) van de rail naar achteren.
-
➤ Haak de rail in het rack.
-
➤ Laat het veiligheidsmechanisme los.
-

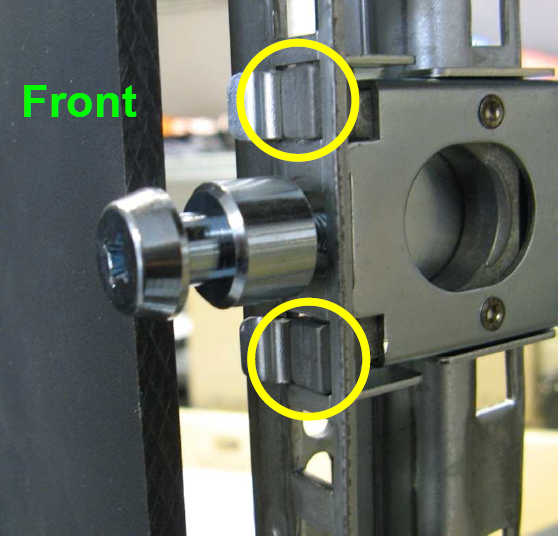

➤ Zorg ervoor dat de rechthoekige vergrendelingspennen correct in de rackgaten zijn verankerd.
-

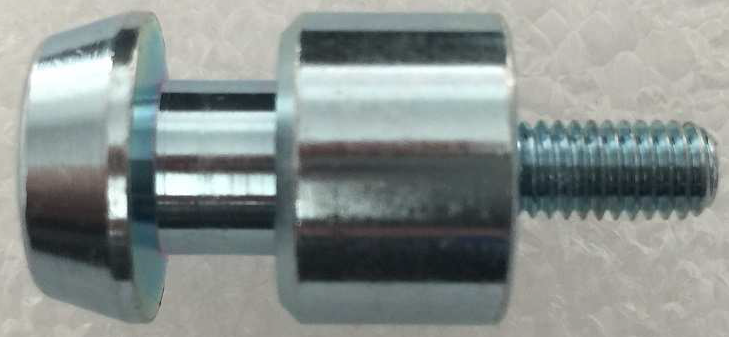

➤ Schroef de rack-rail aan de voorkant van het rack met de vergrendelingspen vast.
-

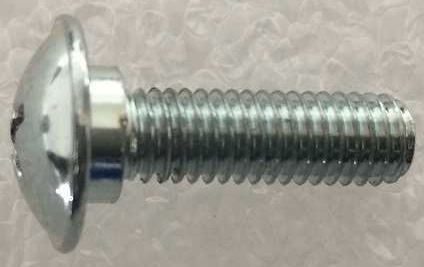

➤ Schroef de rack-rail aan de achterkant van het rack met de vergrendelingsschroef vast.
Controller/Shelf in Rack plaatsen
Om een controller/even een shelf in een rack te plaatsen, volgt u deze stappen:
-
➤ Trek de buitenste rack-rails zo ver mogelijk uit het rack.
-

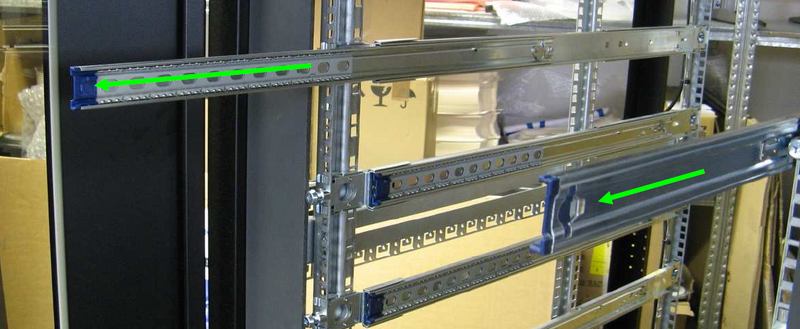

➤ Hang het apparaat zo op dat de binnenste rack-rails in de buitenste rack-rails glijden.
-
➤ Duw het apparaat in de rack totdat het stopt.
-
➤ Druk op de ontgrendelingshendel.
-
➤ Duw het apparaat in de rack totdat de vergrendeling invalt.

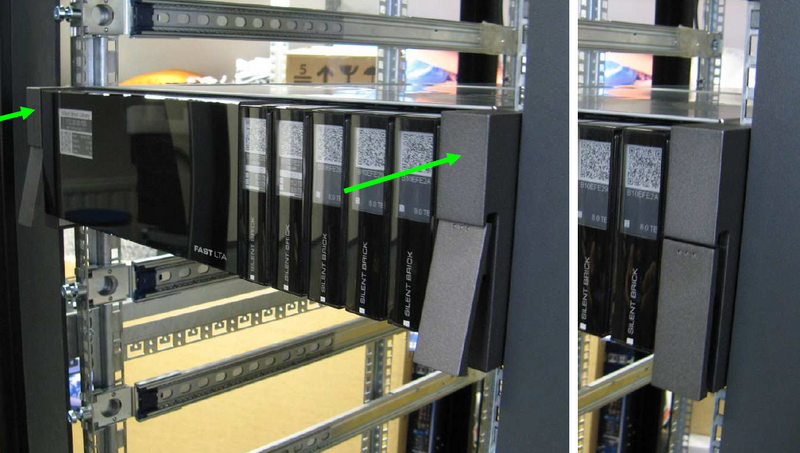

Afb.: Vergrendeling
