Het apparaat mag alleen door vakkundig personeel worden geopend.
Het apparaat moet worden aangesloten op een stekker met aarding.
Zorg voor een gemakkelijke toegang tot de stekkers.
Let op, gevaar van elektrische schokken: Om de stroomvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op elektrische schokken te vermijden.
Let op, gevaar van elektrische schokken

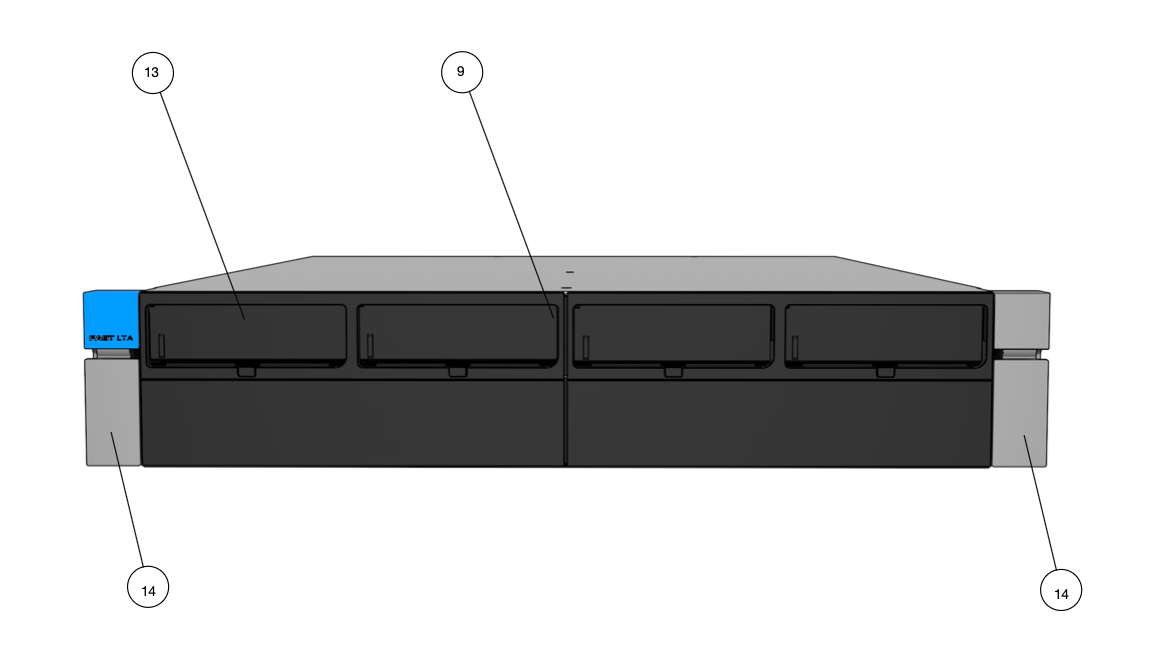

De Silent Brick Controller X-serie is de basiseenheid. De controller bevat de besturingseenheid voor het Silent Brick Systeem, tot 8 slots (13) voor Silent Brick Pro opslagcontainers, evenals twee voedingen (16) voor de energievoorziening.
In de onderste hoeken van de voorkant van het apparaat bevinden zich de vergrendelingshebel (14). Met deze hevels kan de verankering tussen het apparaat en de rack-rails worden losgemaakt.
|
Nr. |
Benaming |
|
9 |
Bedrijfsstatusweergave Silent Brick Slot |
|
13 |
Slots voor Silent Bricks |
|
14 |
Vergrendelingshebel |
|

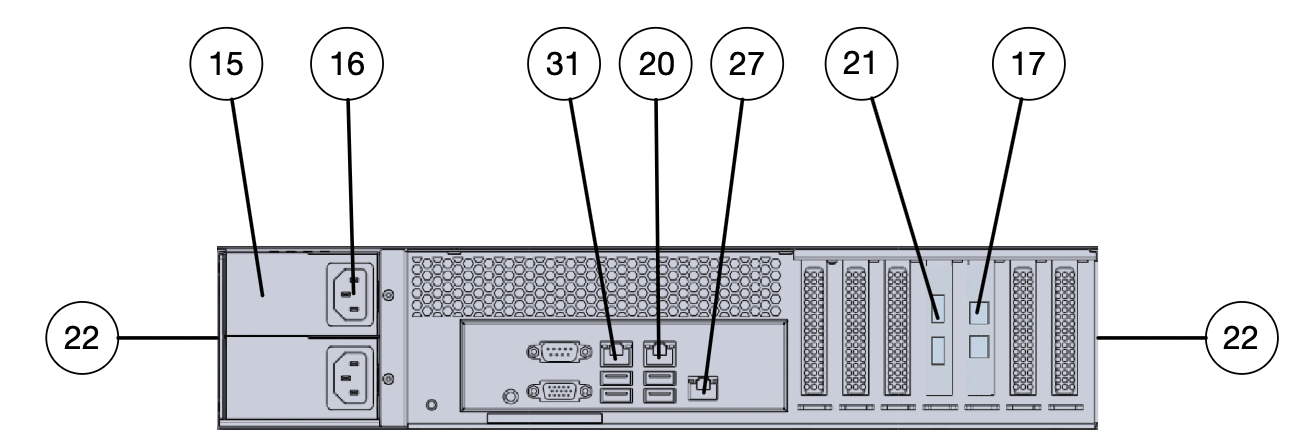

Nr. |
Benaming |
|
16 |
Voeding |
|
17 |
SAS-aansluitingen voor het aansluiten van uitbreidingen (SFF-8644) |
|
20 |
Beheerpoort (1Gbit Ethernet RJ45) |
|
21 |
Datapoorten afhankelijk van de configuratievariant |
|
22 |
Rack-rails |
|
27 |
IPMI-aansluiting (1GB Ethernet RJ45, onafhankelijk webinterface voor hardwarebewaking) |
|
28 |
Ventilator |
|
29 |
Power |
|
31 |
Last Resort Interface |
