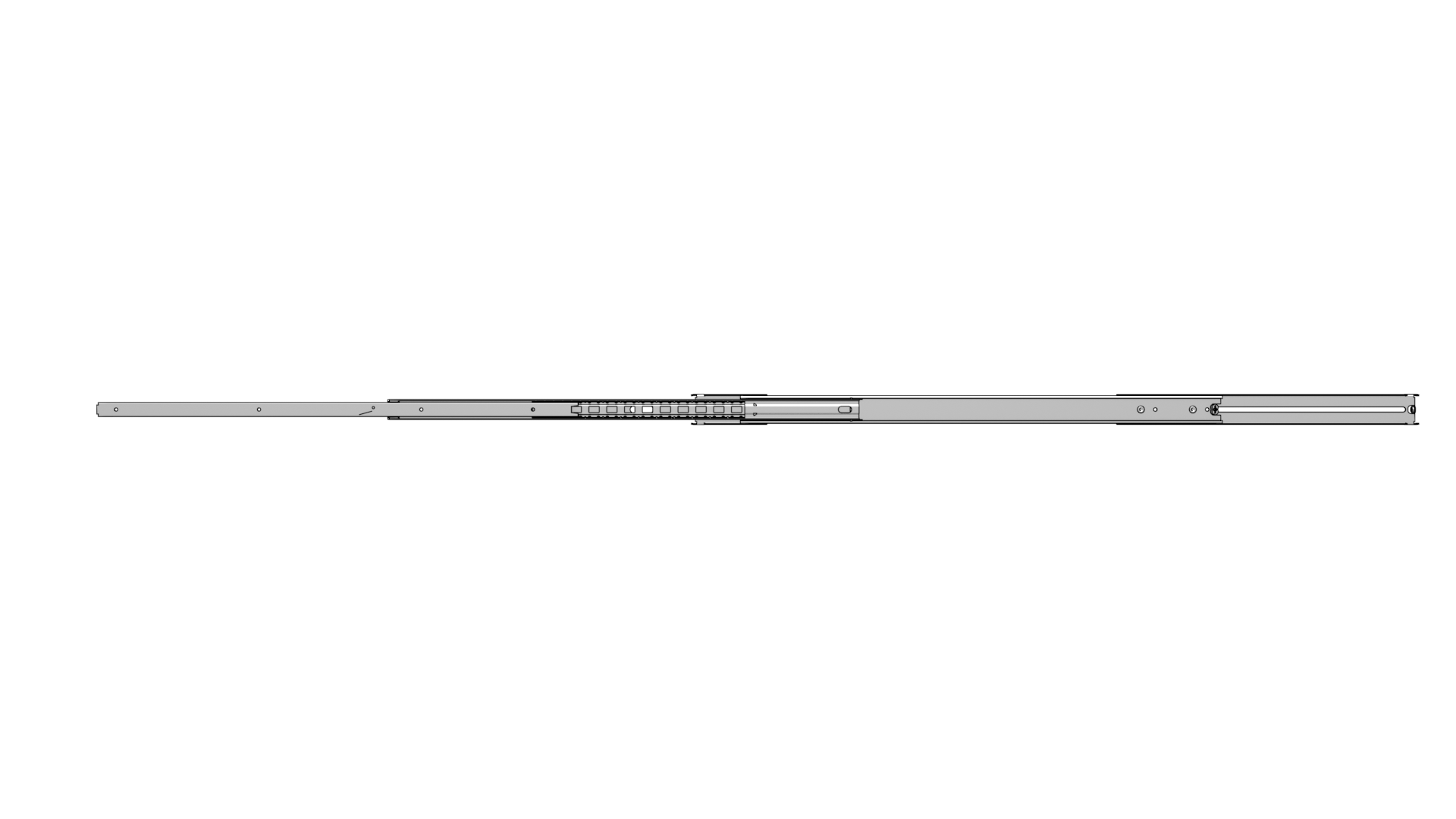

Rackrail demonteren
De rack-rails moeten eerst in twee delen worden gedemonteerd. Volg hiervoor de volgende stappen:
-

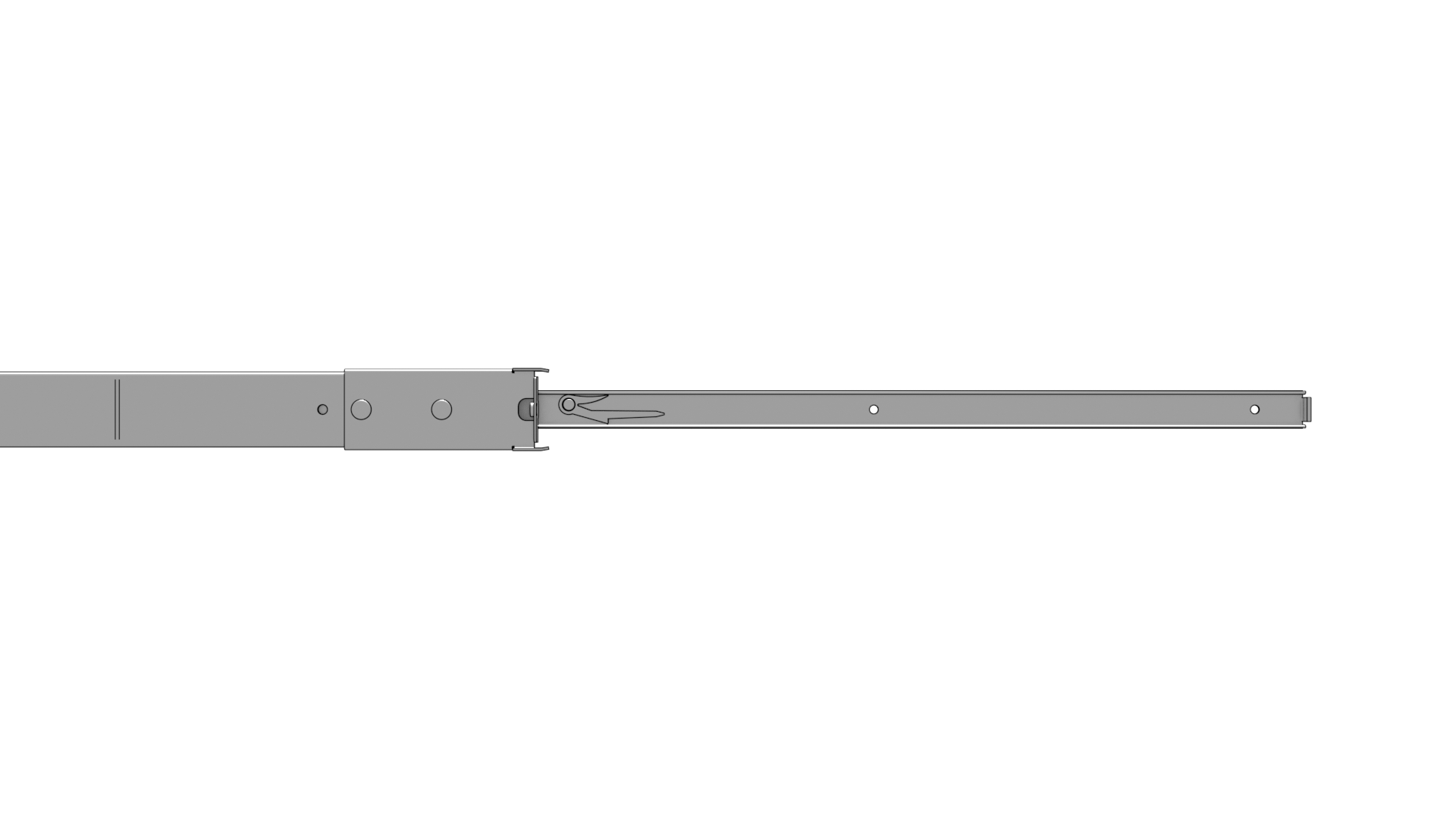

➤ Trek de binnenrail uit de buitenrail totdat de ontgrendelingshendel zichtbaar is.
-
➤ Druk op de ontgrendelingshendel om de binnenrail uit de railset te kunnen trekken.
Binnenste rackrail aan de controller monteren
-
➤ Monteer de binnenrail met behulp van de meegeleverde schroeven aan beide zijden van de Silent Brick Controller Pro
Buitenste rackrail in het rack monteren
-
➤ Monteer de buitenste rails met behulp van de meegeleverde schroeven in het rack.
-
➤ Let op dat de vergrendelingsbouten aan de voorkant van het rack moeten worden gebruikt. Deze dienen later voor de vergrendeling van de Silent Brick Controller Pro in het rack.

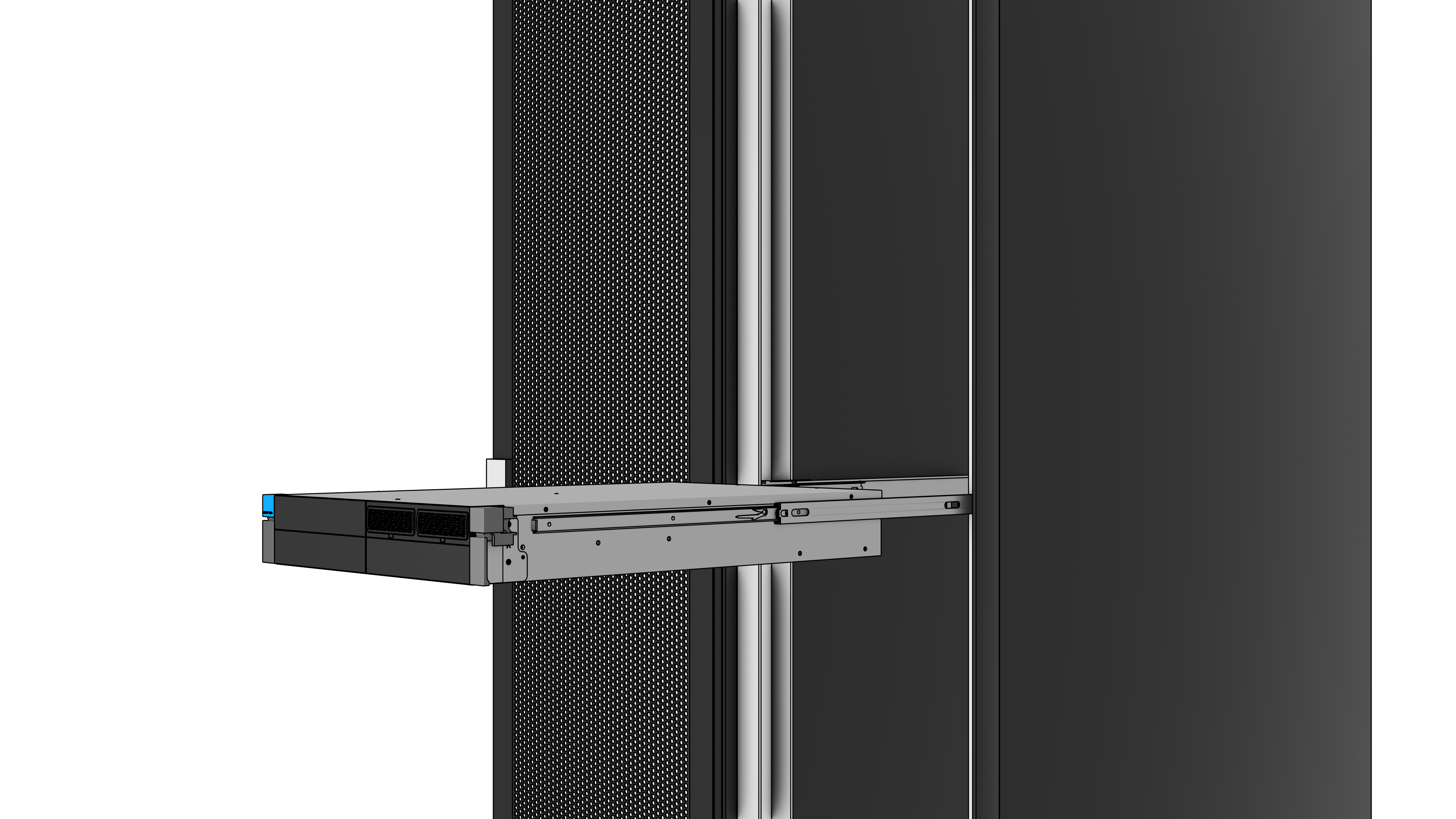

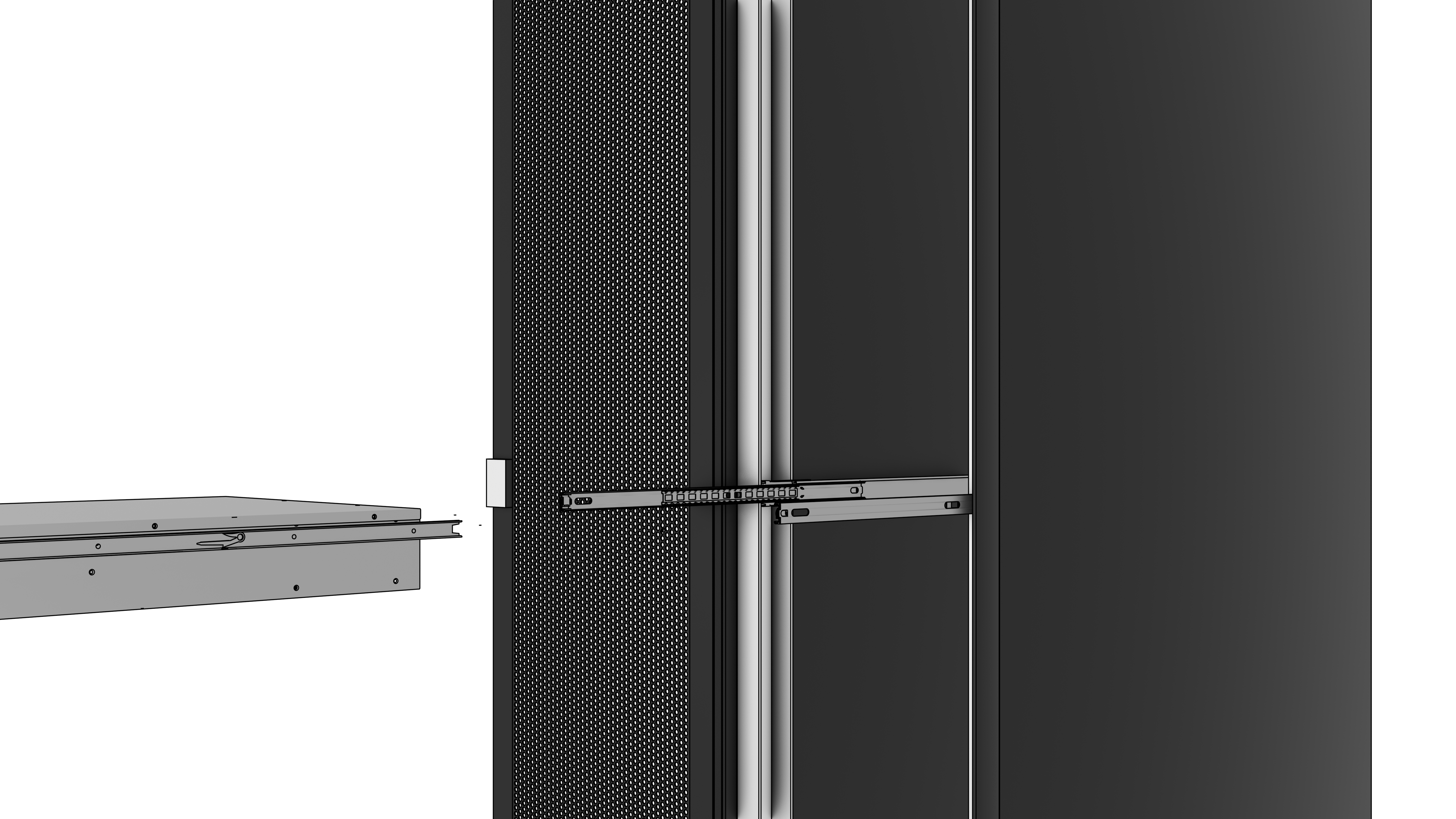

Controller plaatsen
-
➤ Plaats nu de controller in de geleiding met de zijwaarts gemonteerde rails.
-
➤ Na het volledig inbrengen van de controller klikken zowel de geleidingsrails als de vergrendeling van de controller op de vergrendelingsbout.
