Externe verbindingen maken

Remote verbinding maken

• ➤ Open de gebruikersinterface van het doelsysteem

• ➤ Ga naar 'Instellingen' -> 'Verbindingen'

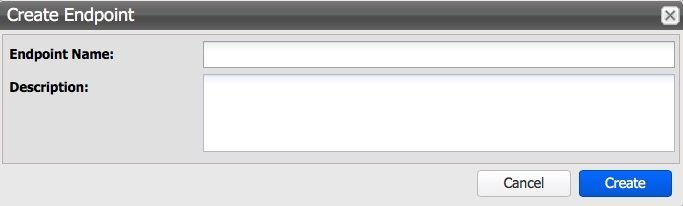

• ➤ Klik op 'Endpoint aanmaken'

• ➤ Geef een naam op bij 'Endpointnaam'

• ➤ Geef een beschrijving op

• ➤ Klik op 'Create'

• ➤ Markeer de Endpoint

• ➤ Download de Endpoint van het doelsysteem

• ➤ Open de Gebruikersinterface van het bronsysteem

• ➤ Ga naar 'Instellingen' -> 'Verbindingen'

• ➤ Importeer de Endpoint-configuratie

• ➤ De verbinding is tot stand gebracht wanneer...

  • ➤ ...de status 'Established' wordt weergegeven

  • ➤ ...een actuele waarde bij 'Last Seen' wordt getoond

• ➤ Indien de verbinding niet tot stand komt, controleer dan...

  • ➤ ...of een verbinding van bron- naar doel-IP mogelijk is

  • ➤ ...of de ping van bron naar doel is toegestaan

  • ➤ ... TCP-poort 22 van bron naar doel is toegestaan

Configureer NAT

In sommige gevallen kan het voorkomen dat het doelsysteem niet direct via het native IP-adres bereikbaar is, maar alleen via een doorgifte achter een firewall of router. Hierdoor heeft het doelsysteem extern een ander IP-adres dan het apparaat intern daadwerkelijk toegewezen heeft. Dit wordt Network Address Translation, kortweg NAT, genoemd.

Indien een dergelijke situatie zich voordoet, kan na het importeren van de Endpoint-configuratie de NAT-instelling worden geactiveerd en geconfigureerd. Ga hiervoor als volgt te werk:

• ➤ Open de webinterface van het bronsysteem

• ➤ Ga naar "Connections"

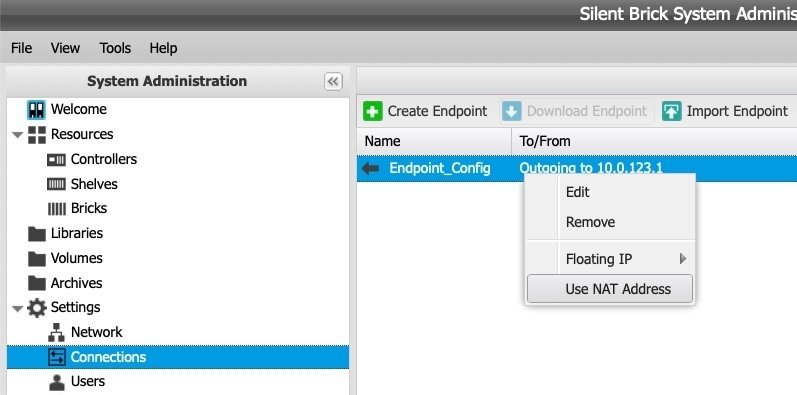

• ➤ Open met een rechtermuisklik het contextmenu van de betreffende verbinding

• ➤ Kies "Use NAT Address"

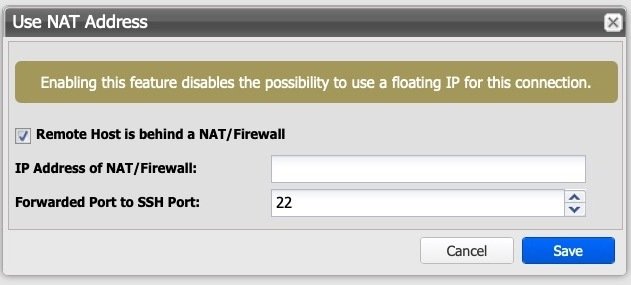

• ➤ Het dialoogvenster voor de NAT-instelling wordt geopend

• ➤ Voer bij IP Address of NAT/Firewall het externe IP-adres van het doelsysteem in

  • ➤ Definieer de poort die extern is toegewezen voor de doorgifte naar de interne poort 22 (standaard: 22)

• ➤ Sla de instellingen op

Floating IP instellen

Voor de replicatie van Compliant WORM-archieven kan op de host-verbinding een Floating IP worden ingesteld.

De Floating IP is een derde IP-adres dat bij uitval van het bronsysteem automatisch overschakelt naar de replica. Hierdoor blijft het systeem altijd beschikbaar onder het Floating IP-adres.

De instelling van de Floating IP vereist een bestaande remote verbinding met statische IP-adressen.

• ➤ Schakel over naar het bronsysteem van de replicatie

• ➤ Selecteer de betreffende remote verbinding

• ➤ Open het contextmenu via de rechtermuisknop

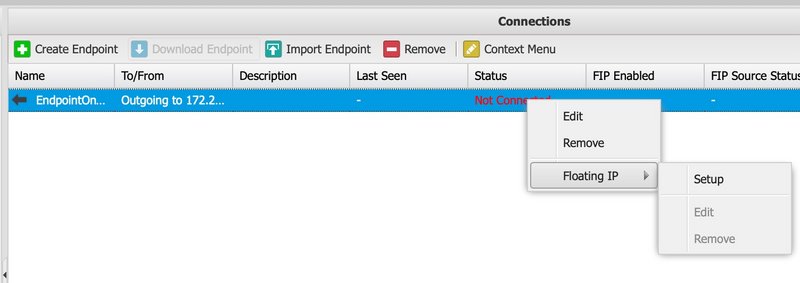

• ➤ Kies in het submenu "Floating-IP" de optie "Setup"

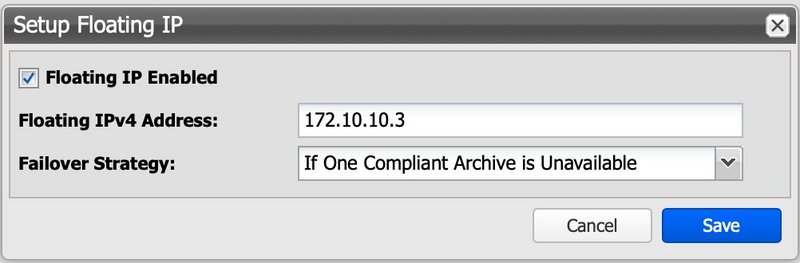

• ➤ Definieer het gewenste Floating IP-adres

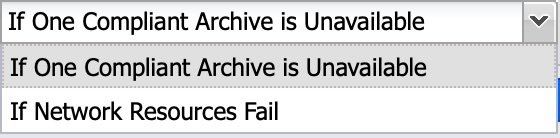

• ➤ Kies een modus voor de omschakeling

  • ➤ "If One Compliant Archive is Unavailable": De omschakeling vindt plaats zodra één enkel Compliant Archive niet beschikbaar is.

  • ➤ "If Network Resources Fail": De omschakeling vindt plaats wanneer de netwerkverbinding uitvalt.
