Als uw Silent Brick-systeem uit meerdere controllers en Shelves bestaat (bijvoorbeeld een controller en een Shelf), moet u eerst de volgende handelingen uitvoeren:
-
➤ Leg de interne netwerkverbinding tussen de controller en het Shelf.
-
➤ Gebruik hiervoor de aansluitingen (19) voor de controllercommunicatie en de aansluitingen (18) voor de Shelf-communicatie.
-
➤ Maak de SAS-verbinding. Gebruik hiervoor de SAS-aansluitingen (17).
Als uw Silent Brick-systeem uit één enkel apparaat bestaat, of als u al meerdere apparaten met elkaar hebt verbonden, gaat u als volgt te werk:
-

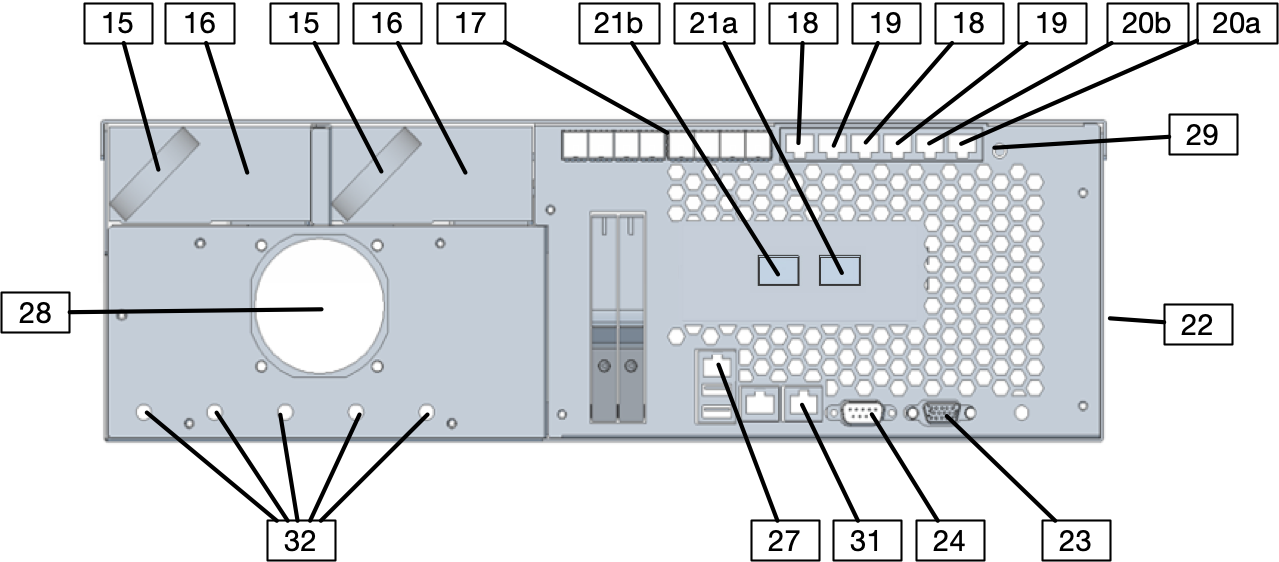

➤ Sluit bij een Silent Brick Controller G5000 Rev. 1 de Ethernet Loop-kabel aan om de controller met zijn interne Bricks te verbinden.
-
➤ Sluit bij een Silent Brick Controller G5000 Rev. 2 de Ethernet Loop-kabel en de SAS Loop-kabel aan om de controller met zijn interne Bricks te verbinden.
-

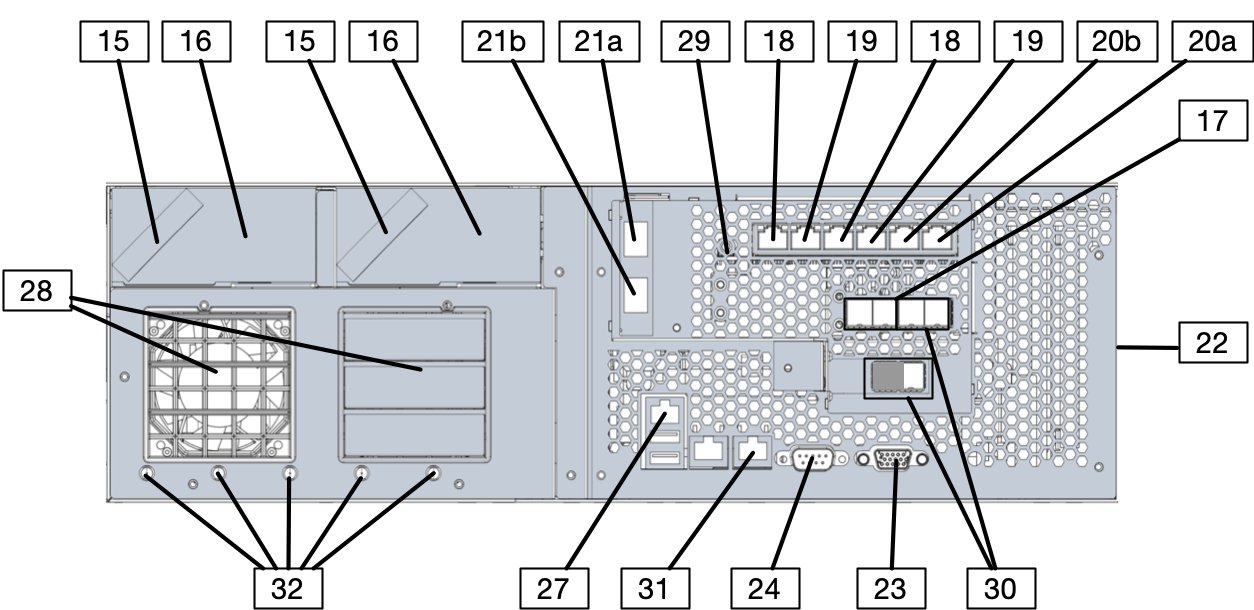

➤ Sluit bij een Silent Brick Controller G5200 de Ethernet Loop-kabel en beide SAS Loop-kabels aan om de controller met zijn interne Bricks te verbinden.
-
➤ Gebruik hiervoor de aansluitingen (19) voor de controllercommunicatie en de aansluitingen (18) voor de Shelf-communicatie.
-
➤ Sluit het apparaat aan op het management-netwerk (optioneel).
-
➤ Gebruik hiervoor de management-aansluitingen (20).
-
-
➤ Sluit het apparaat aan op het data-/management-netwerk.
-
➤ Gebruik hiervoor de data-aansluitingen (21).
-
➤ Sluit het apparaat aan op het stroomnet.
-
➤ Gebruik hiervoor de aansluitingen op de voedingen (16). Sluit indien mogelijk elke voeding aan op een aparte stroomkring.
