Das Gerät darf nur von Fachpersonal geöffnet werden
Das Gerät muss mit einer Steckdose mit Erdkontakt verbunden werden.
Sorgen Sie für einen leichten Zugang zu den Steckdosen.
Vorsicht, Stromschlaggefahr: Zur Trennung der Stromversorgung, müssen alle Stromquellen getrennt werden, um die Gefahr eines Stromschlags zu vermeiden.
Vorsicht, Stromschlaggefahr
Der Silent Brick Controller X-Serie ist die Basiseinheit. Der Controller beinhaltet die Steuerungseinheit für das Silent Brick System, bis zu 8 Steckplätze (13) für Silent Brick Pro Storage-Container, sowie zwei Netzteile (16) zur Energieversorgung.
An den unteren Ecken der Frontseite des Geräts befinden sich die Arretierungs-Hebel (14). Mit diesen Hebeln kann die Verankerung zwischen dem Gerät und den Rack-Schienen gelöst werden.
|
Nr. |
Bezeichnung |
|
9 |
Betriebszustand-Anzeige Silent Brick Slot |
|
13 |
Steckplätze für Silent Bricks |
|
14 |
Arretierungs-Hebel |
|

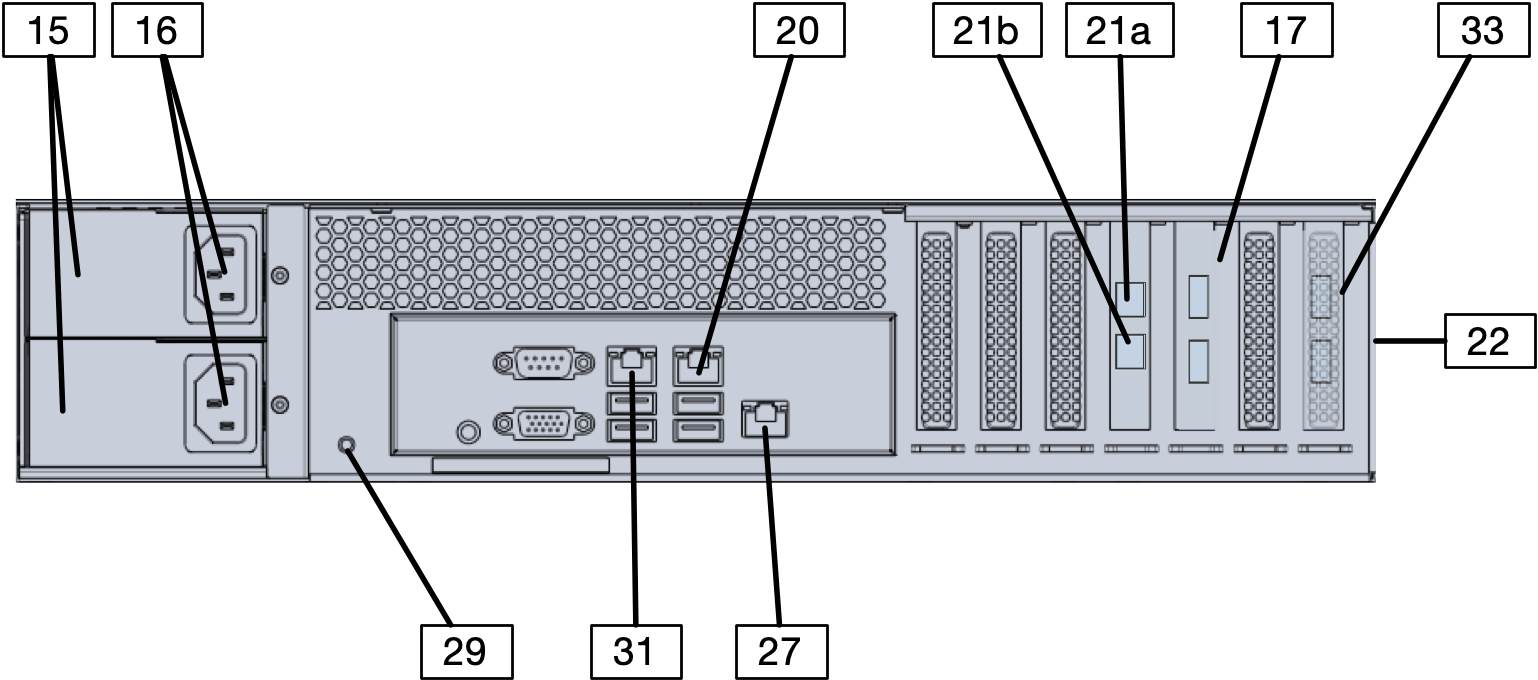

Nr. |
Bezeichnung |
|
16 |
Netzteil |
|
17 |
SAS-Anschlüsse für den Anschluß von Erweiterungen (SFF-8644) |
|
20 |
Managementanschluß (1Gbit Ethernet RJ45) |
|
21a |
Datenanschluß Data1 |
|
21b |
Datenanschluß Data2 |
|
22 |
Rack-Schienen |
|
27 |
IPMI-Anschluss (1GB Ethernet RJ45, unabhängiges Webinterface zur Hardware-Überwachung) |
|
29 |
Power |
|
31 |
Last Resort Interface |
|
33 |
Optionaler Fibre Channel Anschluß (2x32Gbit) |
