Vue d’ensemble des composants
Dans la section « Overview », vous pouvez consulter l’état de fonctionnement ainsi que la température des différents composants. Vous y trouverez également un radar d’audit, qui vous permet de voir quels Bricks font actuellement l’objet d’un audit numérique.
Pour consulter l’état de fonctionnement d’un composant, procédez comme suit :
-
➤ Cliquez dans la barre de navigation sur le dossier « System Status ».
-
➤ Double-cliquez dans la fenêtre principale sur le terme « State ».
-
➤ La fenêtre principale affiche désormais la section « Overview » ainsi que l’option « State ».
-
➤ Placez le curseur de la souris sur un composant (par exemple un Brick ou un contrôleur).
-

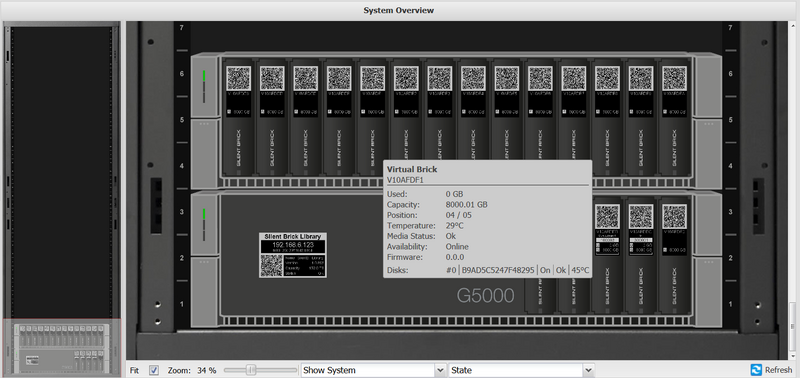

➤ Un menu contextuel indiquant l’état de fonctionnement du composant concerné s’affiche.
Pour consulter la température des composants, procédez comme suit :
-
➤ Cliquez dans la barre de navigation sur le dossier « System Status ».
-
➤ Double-cliquez dans la fenêtre principale sur le terme « Temperatures ».
-

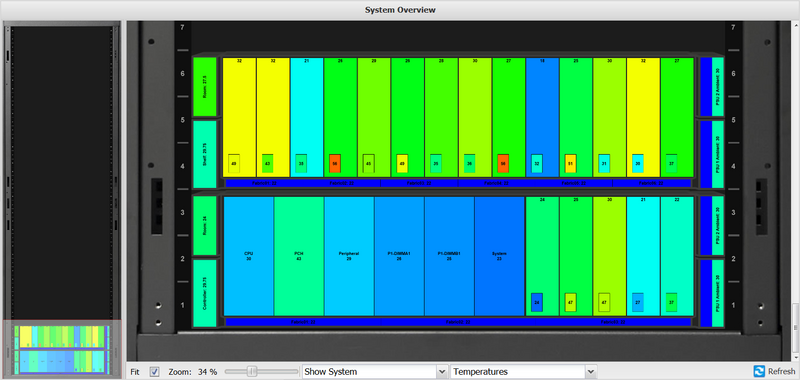

➤ La fenêtre principale affiche désormais une carte thermique avec les températures respectives des composants.
]
Pour afficher l’Audit Radar, procédez comme suit :
-
➤ Cliquez dans la barre de navigation sur le dossier « System Status ».
-
➤ Double-cliquez dans la fenêtre principale sur le terme « Audit Radar ».
-
La progression de l’audit numérique est affichée comme suit :
-
Bleu : Audit initialisé
-
Vert : Progression de l’audit.
Pour identifier et localiser un Brick, procédez comme suit :
-
➤ Cliquez dans la barre de navigation sous le dossier « État du système » sur le terme « Vue d’ensemble ».
-

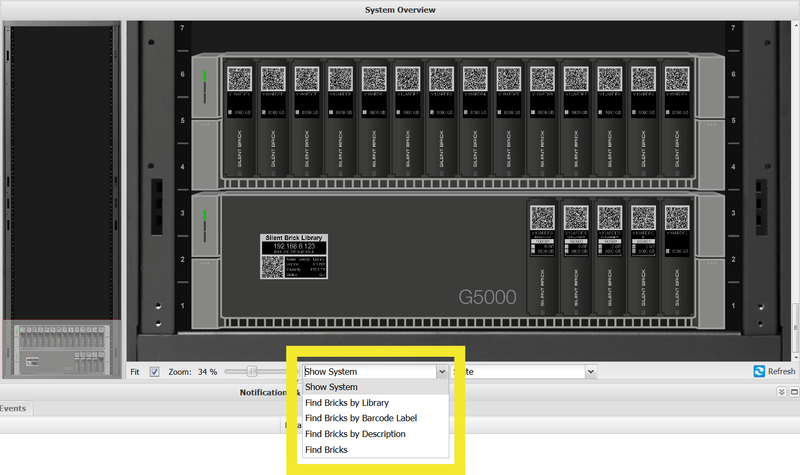

➤ Sélectionnez dans la partie inférieure de la fenêtre principale l’une des options « Trouver des Bricks… ».
-

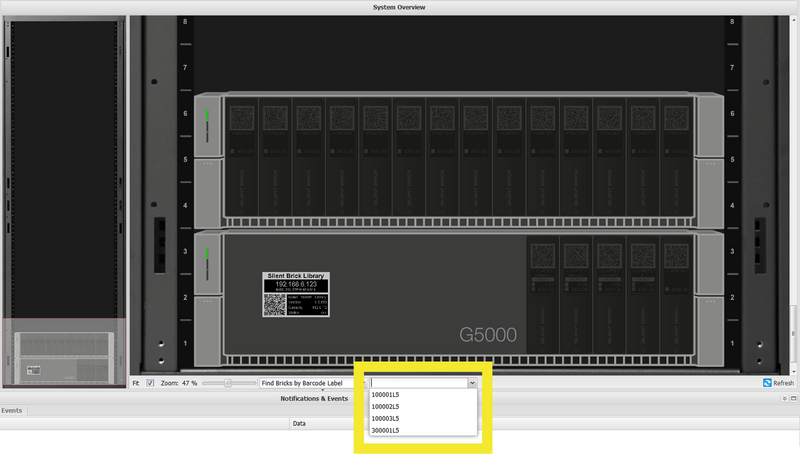

➤ Choisissez la bibliothèque, le code-barres ou la description du Brick concerné.
-

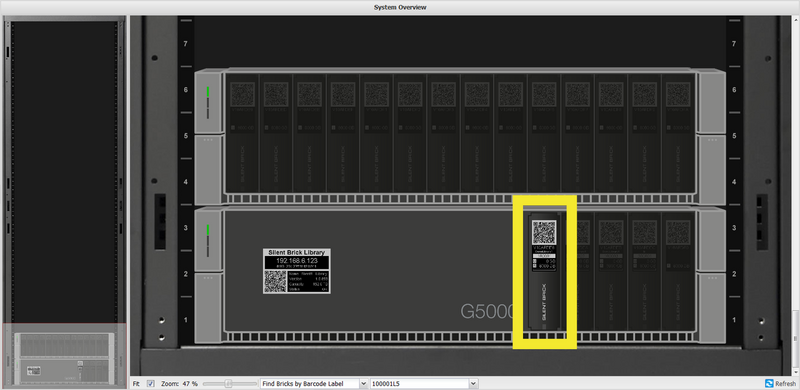

➤ Le Brick sera alors affiché avec une surbrillance blanche.
Pour localiser un Brick à l’aide du signal lumineux, procédez comme suit :
-
➤ Cliquez dans la barre de navigation sous le dossier « État du système » sur le terme « Vue d’ensemble ».
-
➤ Cliquez avec le bouton droit de la souris sur un Brick dans la fenêtre principale.
-
➤ Un menu contextuel s’ouvre.
-
➤ Sélectionnez l’option « Toggle Brick Beacon ».
-

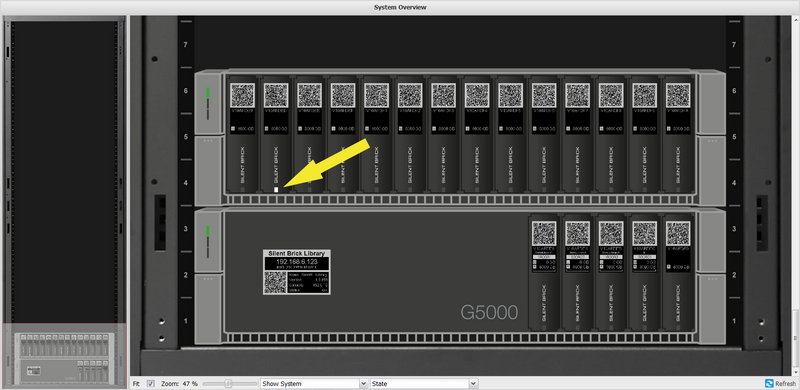

➤ Le signal lumineux du Brick s’allume dans l’interface de configuration ainsi que sur le composant lui-même.
Actualiser la vue
Pour actualiser la vue de la fenêtre principale, procédez comme suit :
-
➤ Cliquez sur le bouton « Refresh ».
Statistiques
-
Dans la section « Statistics », vous trouverez des graphiques présentant des valeurs statistiques dans les domaines suivants :
-
Charge système,
-
Utilisation du CPU,
-
Utilisation de la mémoire vive,
-
Utilisation du swap,
-
Temps de fonctionnement,
-
Erreurs d’interface.

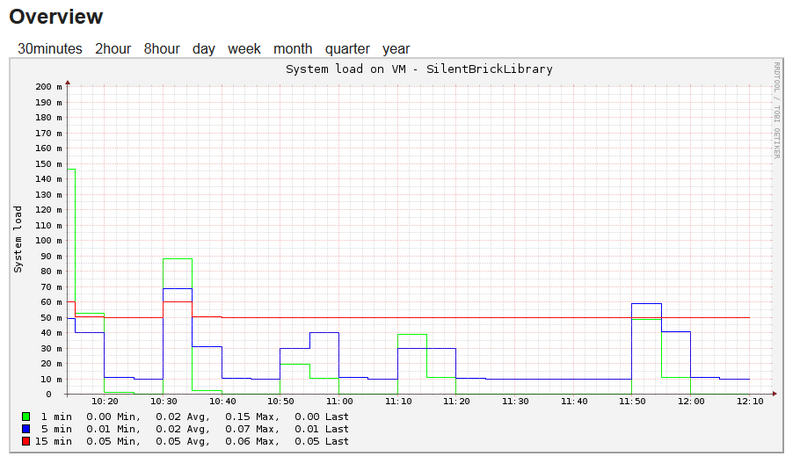

Pour régler l’axe temporel d’un graphique, procédez comme suit :
-
➤ Cliquez sur un graphique.
-
➤ Une vue détaillée du graphique s’ouvre.
-
➤ Sélectionnez la période à afficher.
-
➤ Pour revenir à la vue d’ensemble des graphiques, cliquez sur le terme « Overview ».
Historique
Dans la section « History », vous trouverez des informations sur les événements importants, tels que les installations et les mises à jour.
Actualiser la vue
Pour actualiser la vue de la fenêtre principale, procédez comme suit :
-
➤ Cliquez sur le bouton « Refresh ».
