Vue d’ensemble des composants
Dans la section « Overview », vous pouvez consulter l’état de fonctionnement ainsi que la température des différents composants. Vous y trouverez également un radar d’audit, vous permettant de visualiser quels Bricks sont actuellement soumis à un audit numérique.
Pour consulter l’état de fonctionnement d’un composant, procédez comme suit :
-
➤ Cliquez sur le dossier « System Status » dans la barre de navigation.
-
➤ Double-cliquez sur le terme « State » dans la fenêtre principale.
-
➤ La fenêtre principale affichera alors la section « Overview » ainsi que l’option « State ».
-
➤ Placez le curseur de la souris sur un composant (par exemple un Brick ou un contrôleur).
-
➤ Un menu contextuel affichant l’état de fonctionnement du composant correspondant s’affiche.
Pour consulter la température des composants, veuillez procéder comme suit :
-
➤ Cliquez sur le dossier « System Status » dans la barre de navigation.
-
➤ Double-cliquez sur le terme « Temperatures » dans la fenêtre principale.
-

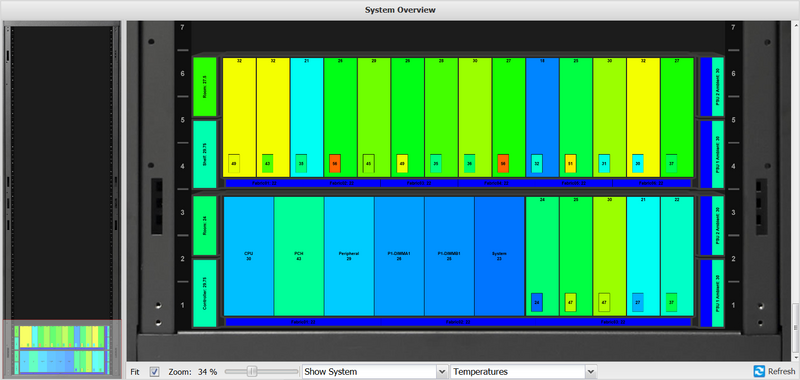

➤ Une image thermique présentant les températures respectives des composants apparaît alors dans la fenêtre principale.
]
Pour afficher le radar d’audit, veuillez procéder comme suit :
-
➤ Cliquez sur le dossier « System Status » dans la barre de navigation.
-
➤ Double-cliquez sur le terme « Audit Radar » dans la fenêtre principale.
-
L’avancement de l’audit numérique est indiqué comme suit :
-
Bleu : l’audit a été initialisé
-
Vert : progression de l’audit
Pour identifier et localiser un Brick, veuillez procéder comme suit :
-
➤ Dans la barre de navigation, cliquez sous le dossier « System Status » sur le terme « Overview ».
-

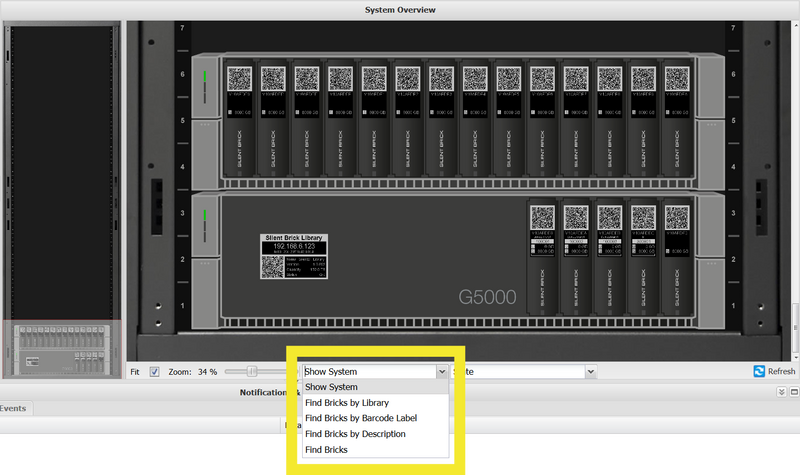

➤ Sélectionnez, dans la partie inférieure de la fenêtre principale, l’une des options « Trouver des Bricks… ».
-

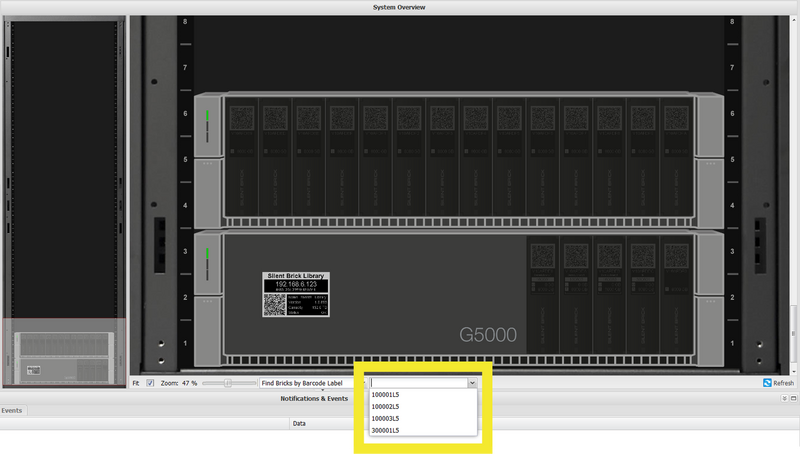

➤ Sélectionnez la bibliothèque, le code-barres ou la description du Brick concerné.
-

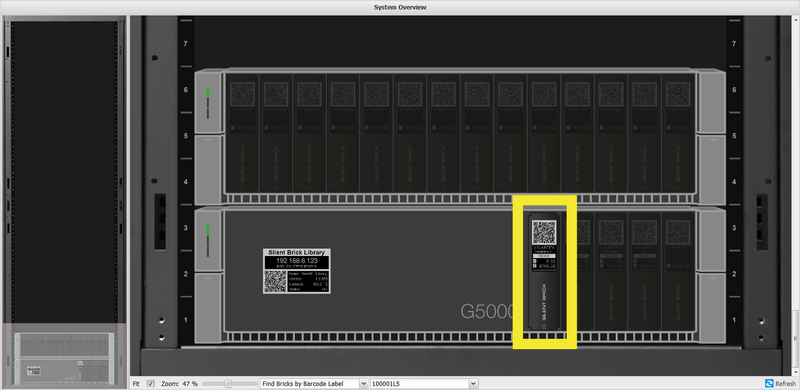

➤ Le Brick est maintenant affiché avec un surlignage blanc.
Pour localiser un Brick à l’aide d’un signal lumineux, procédez comme suit :
-
➤ Dans la barre de navigation, cliquez sous le dossier « System Status » sur le terme « Overview ».
-
➤ Cliquez avec le bouton droit de la souris sur un Brick dans la fenêtre principale.
-
➤ Un menu contextuel s’ouvre.
-
➤ Sélectionnez l’option « Activer le signal lumineux du Brick ».
-

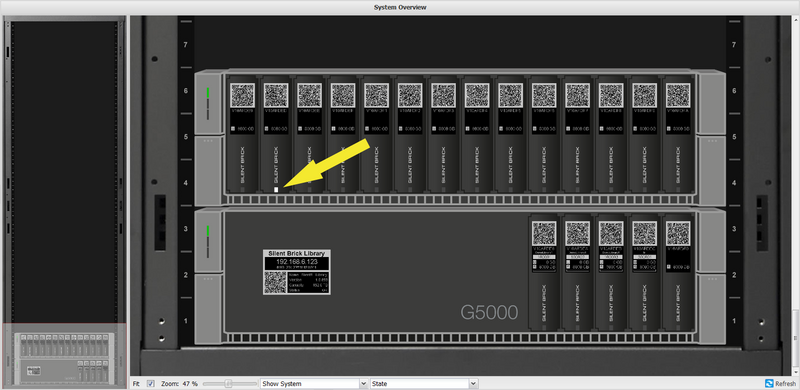

➤ Le signal lumineux du Brick s’allume dans l’Interface de configuration ainsi que sur le composant lui-même.
Actualiser la vue
Pour actualiser la vue de la fenêtre principale, procédez comme suit :
-
➤ Cliquez sur le bouton « Refresh ».
Statistiques
-

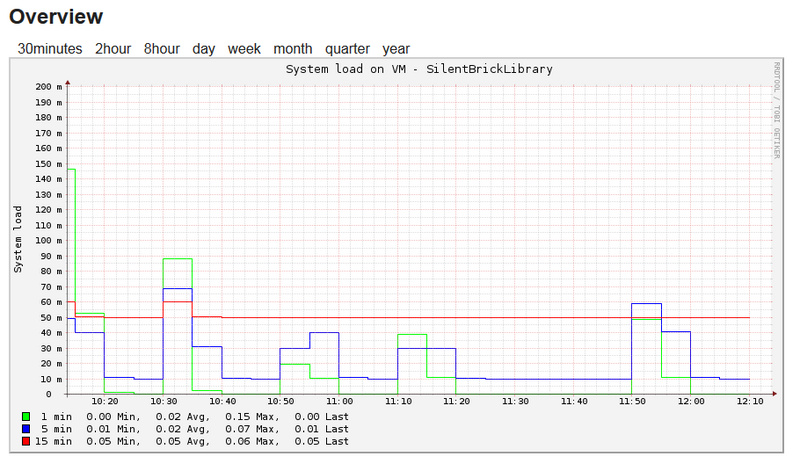

Dans la section « Statistics », vous trouverez des graphiques présentant des valeurs statistiques dans les domaines suivants :
-
Charge système,
-
Utilisation du CPU,
-
Utilisation de la mémoire vive,
-
Utilisation du swap,
-
Temps de fonctionnement,
-
Erreurs d’interface.
Pour régler l’axe temporel d’un graphique, procédez comme suit :
-
➤ Cliquez sur un graphique.
-
➤ Une vue détaillée du graphique s’ouvre.
-
➤ Sélectionnez la période temporelle à afficher.
-
➤ Pour revenir à l’aperçu du graphique, cliquez sur le terme « Overview ».
Historique
Dans la section « History », vous trouverez des informations sur des événements importants, tels que les installations et les mises à jour.
Actualiser la vue
Pour actualiser la vue de la fenêtre principale, procédez comme suit :
-
➤ Cliquez sur le bouton « Refresh ».
