Rackrails monteren
Rackrails demonteren
De rackrails moeten eerst in twee delen worden gedemonteerd. Ga hiervoor als volgt te werk:
-
➤ Trek de interne rail uit de externe rail totdat de ontgrendelingshendel (32) zichtbaar is.

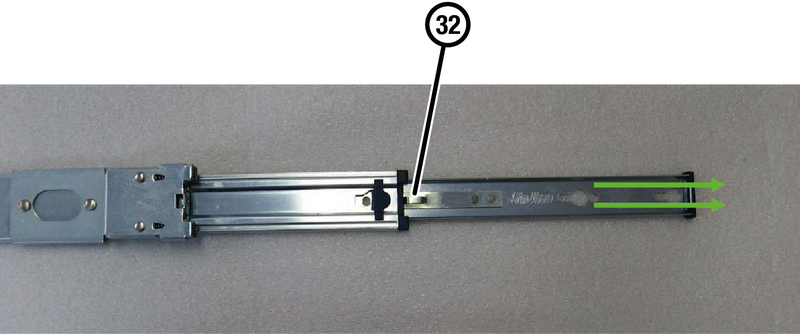

Afbeelding: Interne rackrails uittrekken
-
➤ Bedien de ontgrendelingshendel (32).
-
➤ Trek de interne rail volledig uit de externe rail.

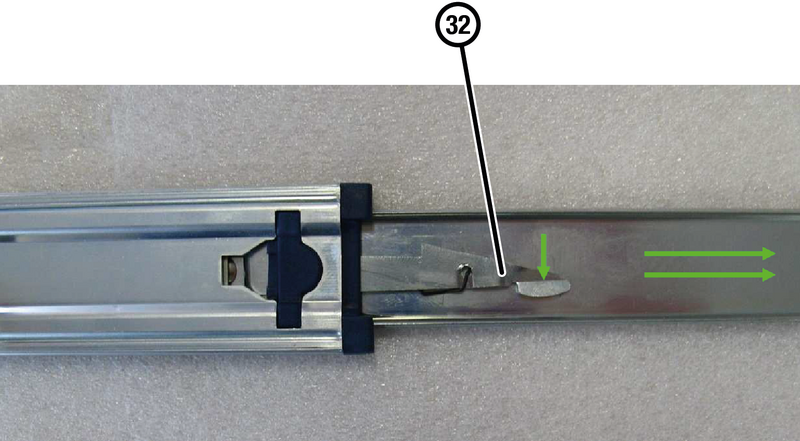

Afbeelding: Ontgrendelingshendel
Interne rackrails aan de controller/het Shelf monteren
Om de interne rackrails aan de controller/het Shelf te monteren, gaat u als volgt te werk:
-
➤ Plaats de interne rackrail zo op de zijkant van de behuizing van de controller/het Shelf dat de vergrendelingsnokken van de controller/het Shelf in de vergrendelingsogen van de rail passen.
-
➤ Schuif de rail naar voren totdat deze vastklikt.
-

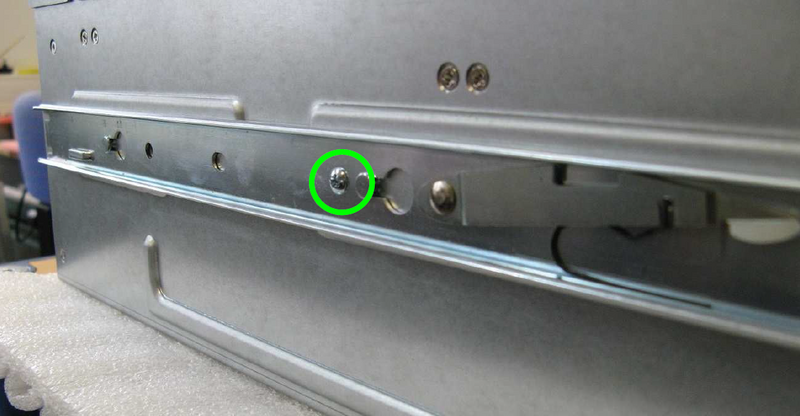

➤ Bevestig de rails aan beide zijden met elk een van de bijgeleverde M4×4 schroeven aan de behuizing.
Buitenste rackrails in het rack monteren
-
➤ Om de buitenste rackrails in het rack te monteren, gaat u als volgt te werk:
-
➤ Schuif het beveiligingsmechanisme (33) van de rail naar achteren.
-
➤ Haak de rail in het rack in.
-
➤ Laat het beveiligingsmechanisme los.
-

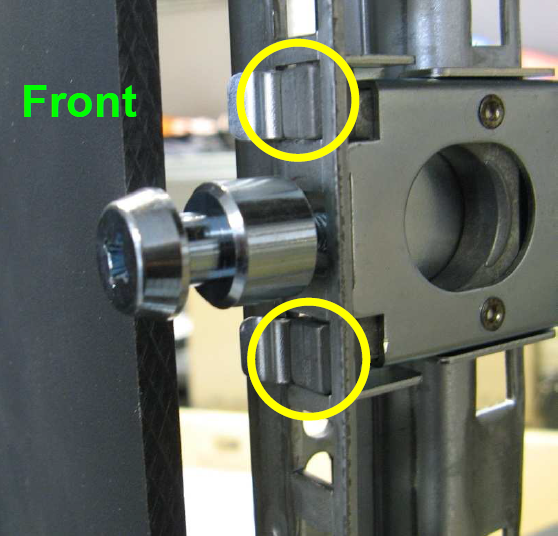

➤ Zorg ervoor dat de rechthoekige vergrendelingspennen correct in de rackgaten verankerd zijn.
-

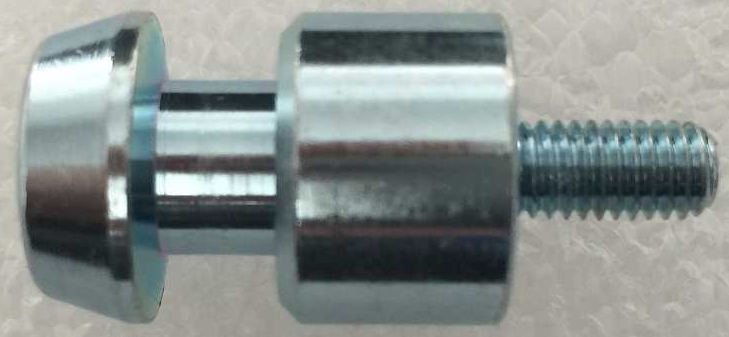

➤ Schroef de rackrail aan de voorkant van het rack vast met de vergrendelingsnok.
-
➤ Schroef de rackrail aan de achterkant van het rack vast met de vergrendelingsschroef.

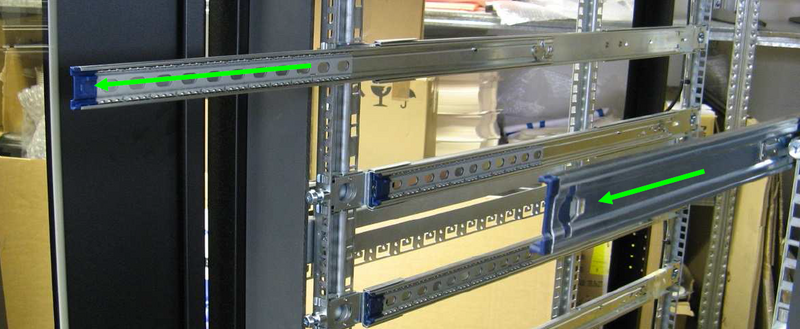

Controller/Shelf in het rack plaatsen
Om een controller of een Shelf in een rack te plaatsen, gaat u als volgt te werk:
-
➤ Trek de buitenste rackrails zo ver mogelijk uit het rack.
-

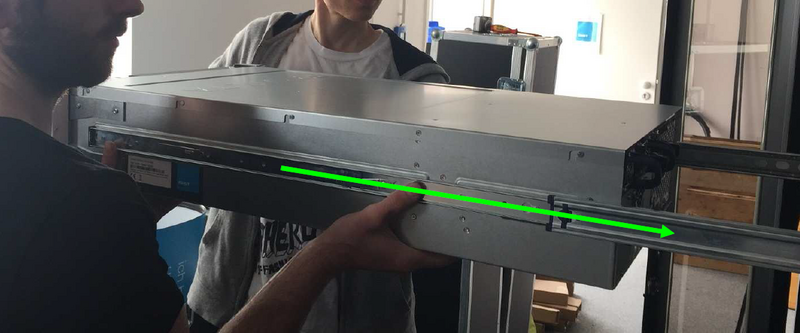

➤ Hang het apparaat zo in dat de binnenste rackrails in de buitenste rackrails glijden.
-
➤ Schuif het apparaat in het rack totdat het stopt.
-

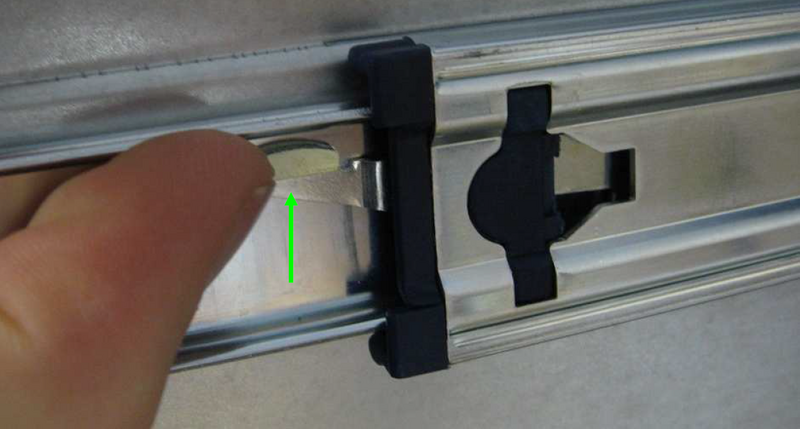

➤ Bedien de ontgrendelingshendel.
-
➤ Schuif het apparaat in het rack totdat de vergrendeling vastklikt.

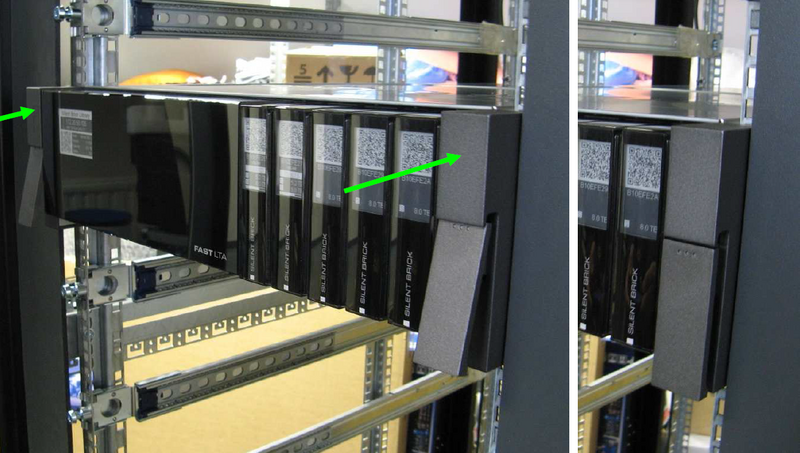

Afbeelding: Vergrendeling
