Rackrails monteren
Rackrails demonteren
De rackrails moeten eerst in twee delen worden gedemonteerd. Ga hiervoor als volgt te werk:
-

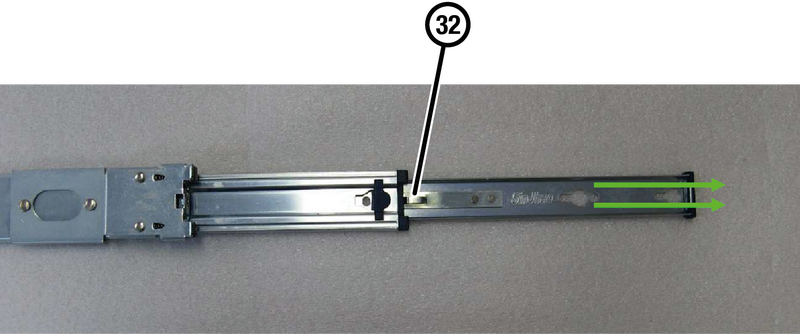

➤ Trek de interne rail uit de externe rail totdat de ontgrendelingshendel (32) zichtbaar is.
Afbeelding: Interne rackrails uittrekken
-

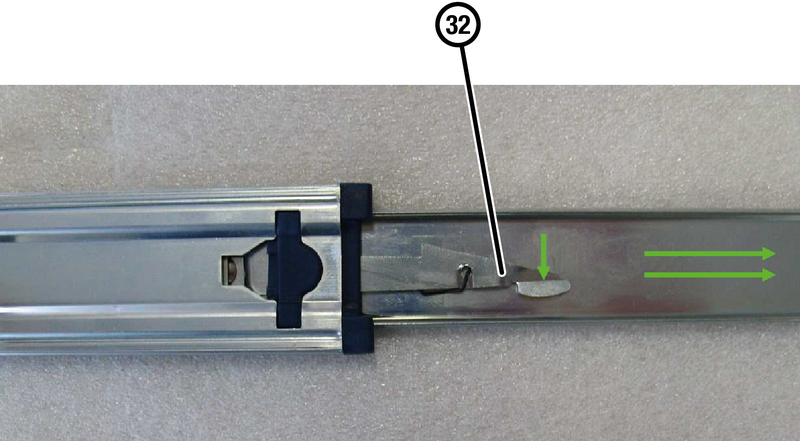

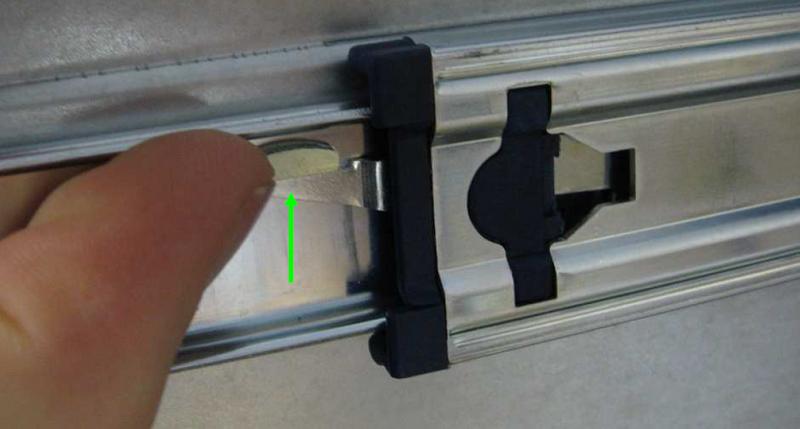

➤ Bedien de ontgrendelingshendel (32).
-
➤ Trek de interne rail volledig uit de externe rail.
Interne rackrails aan het Drive monteren
Om de interne rackrails aan het Drive te monteren, gaat u als volgt te werk:
-

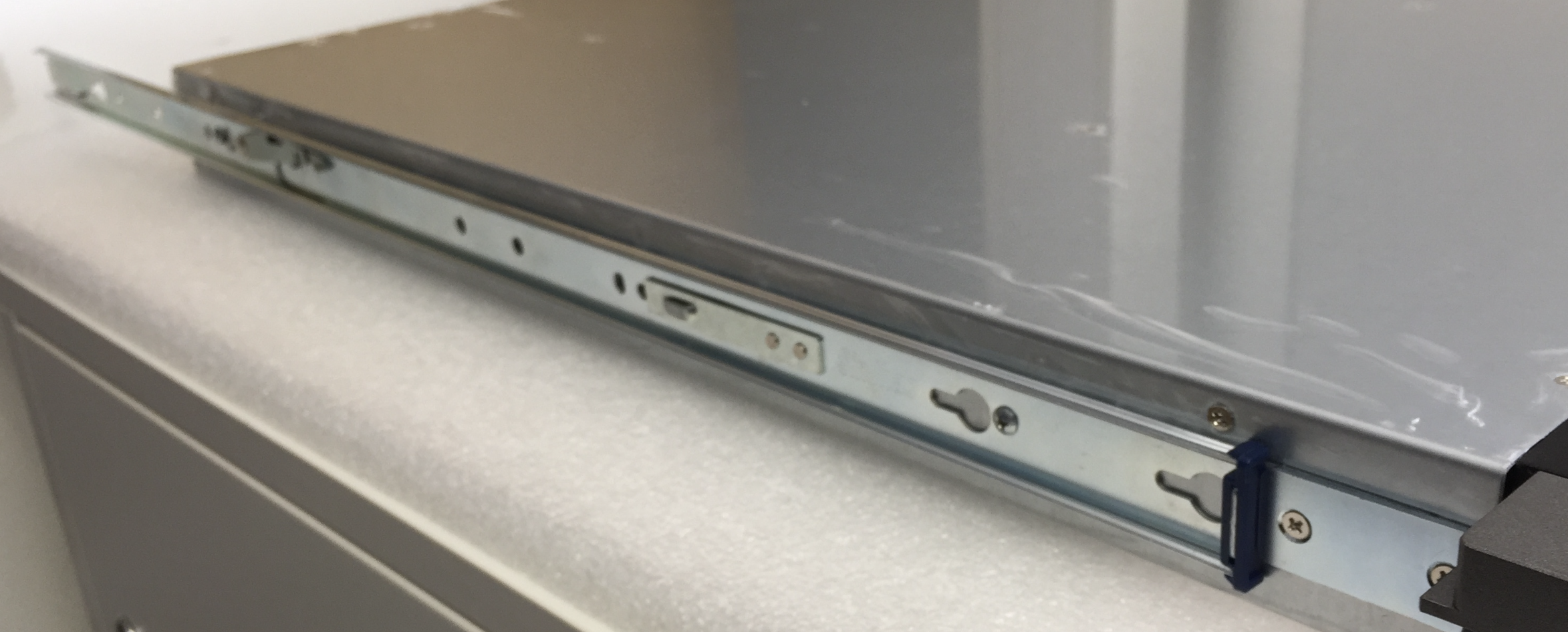

➤ Plaats de binnenste rackrail zodanig op de zijkant van de behuizing van de drive dat de schroefgaten overeenkomen met de rail.
-
➤ Bevestig de rails aan beide zijden met elk een van de bijgeleverde M4×4 schroeven aan de behuizing.
Buitenste rackrails in het rack monteren
-
➤ Om de buitenste rackrails in het rack te monteren, gaat u als volgt te werk:
-

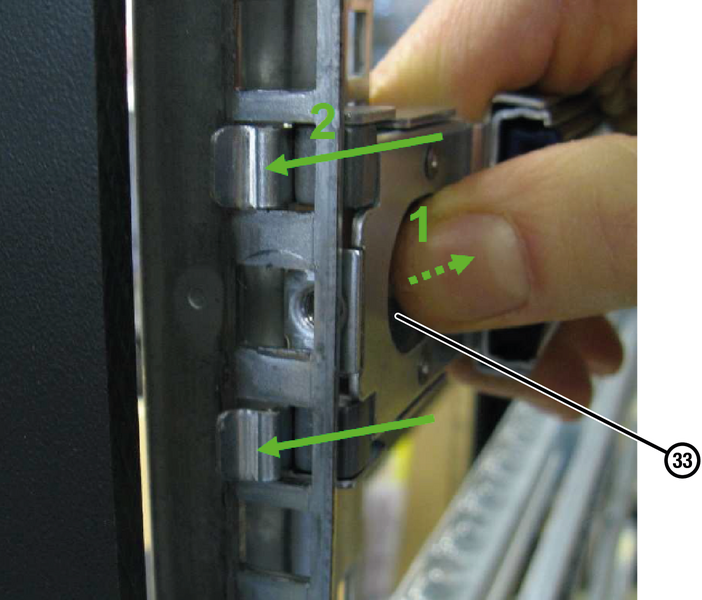

➤ Schuif het beveiligingsmechanisme (33) van de rail naar achteren.
-
➤ Haak de rail in het rack in.
Afbeelding: Beveiligingsmechanisme
-
➤ Laat het beveiligingsmechanisme los.
-

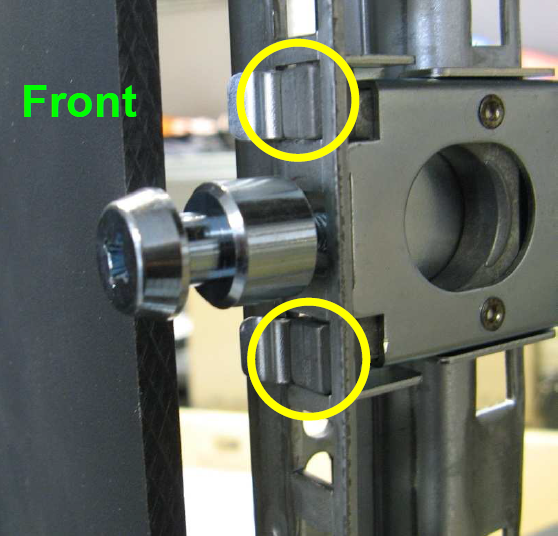

➤ Zorg ervoor dat de rechthoekige vergrendelingspennen correct in de rackgaten verankerd zijn.
Afbeelding: Vergrendelingspen
-

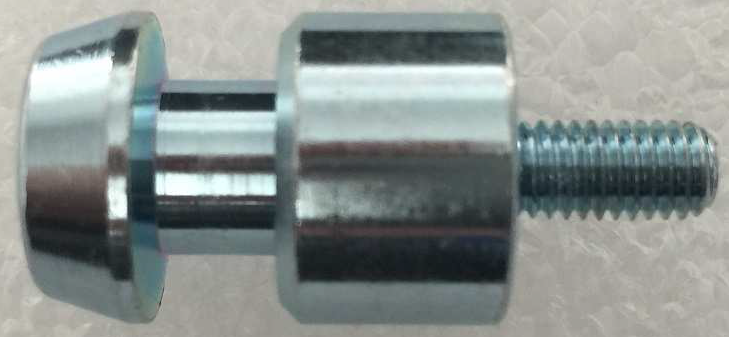

➤ Schroef de rackrail aan de voorkant van het rack vast met de vergrendelingsnok.
Afbeelding: Vergrendelingsnok
-

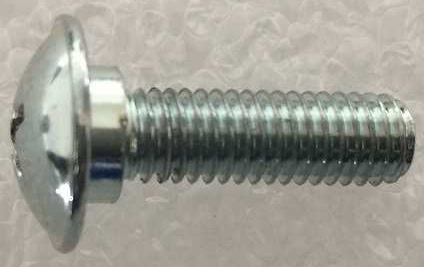

➤ Schroef de rackrail aan de achterkant van het rack vast met de vergrendelingsschroef.
Afbeelding: Vergrendelingsschroef
Controller/Shelf in het rack plaatsen
Om een controller of een Shelf in een rack te plaatsen, gaat u als volgt te werk:
-

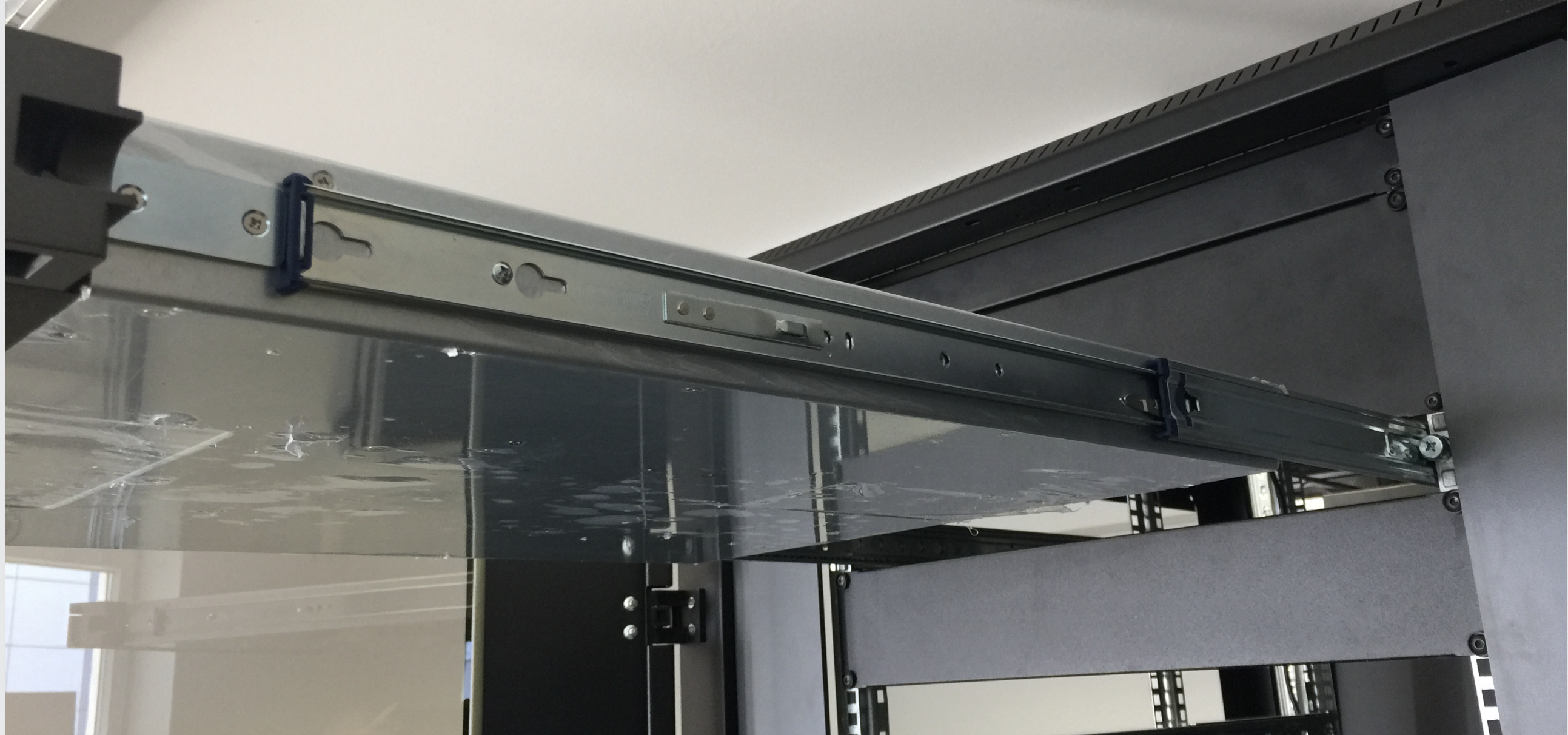

➤ Trek de buitenste rackrails zo ver mogelijk uit het rack.

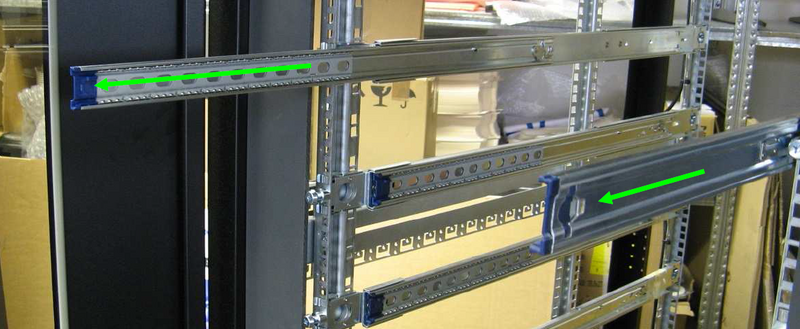

Afbeelding: Rackrails uittrekken
-
➤ Hang het apparaat zo in dat de binnenste rackrails in de buitenste rackrails glijden.
-
➤ Schuif het apparaat in het rack totdat het stopt.
-
➤ Bedien de ontgrendelingshendel.
-
➤ Schuif het apparaat in het rack totdat de vergrendeling vastklikt.
