Overzicht van componenten
In de sectie „Overview” kunt u de status en temperatuur van de afzonderlijke componenten bekijken. Daarnaast vindt u een audit-radar waarmee u ziet welke Bricks momenteel een digitale audit ondergaan.

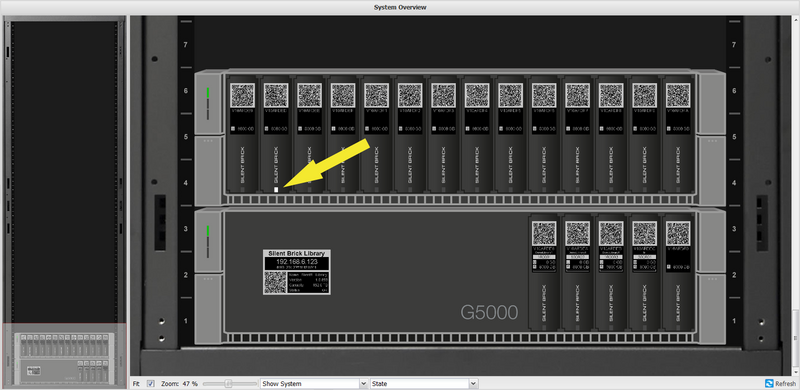

Om de status van een component te bekijken, gaat u als volgt te werk:
-
➤ Klik in de navigatiebalk op de map „System Status”.
-
➤ Dubbelklik in het hoofdvenster op „State”.
-
➤ In het hoofdvenster worden nu het gedeelte „Overview” en de optie „State” weergegeven.
-
➤ Beweeg de muisaanwijzer over een component (bijvoorbeeld een Brick of een controller).
-
➤ Er wordt een contextmenu weergegeven met de status van de betreffende component.
Om de temperatuur van de componenten te bekijken, volgt u de volgende stappen:
-
➤ Klik in de navigatiebalk op de map „System Status”.
-
➤ Dubbelklik in het hoofdvenster op de term „Temperatures”.
-
➤ In het hoofdvenster wordt nu een warmtebeeld getoond met de respectieve temperaturen van de componenten.
]
Om de Audit-Radar te bekijken, volgt u de volgende stappen:
-
➤ Klik in de navigatiebalk op de map „System Status”.
-
➤ Dubbelklik in het hoofdvenster op de term „Audit Radar”.
-
De voortgang van de Digital Audit wordt als volgt weergegeven:
-
Blauw: Audit is geïnitieerd
-
Groen: Voortgang van de audit.
Om een Brick te identificeren en te vinden, volgt u de volgende stappen:
-
➤ Klik in de navigatiebalk onder de map „System Status” op de term „Overview”.
-

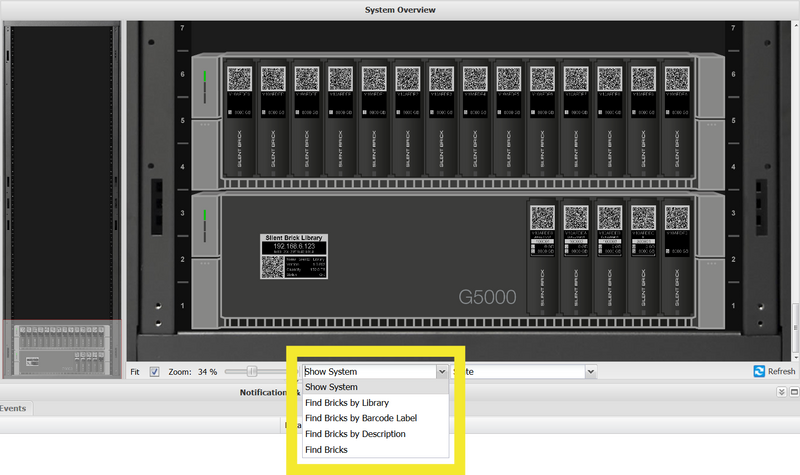

➤ Selecteer in het onderste gedeelte van het hoofdvenster een van de opties „Find Bricks…”.
-

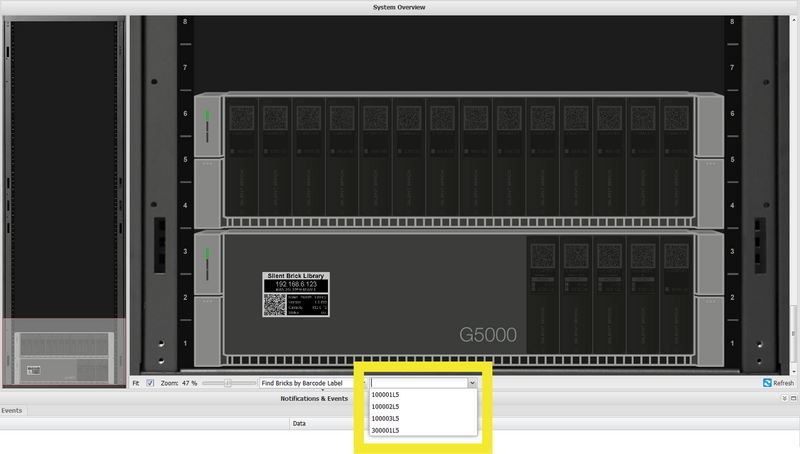

➤ Selecteer de Bibliotheek, de barcode of de beschrijving van de betreffende Brick.
-

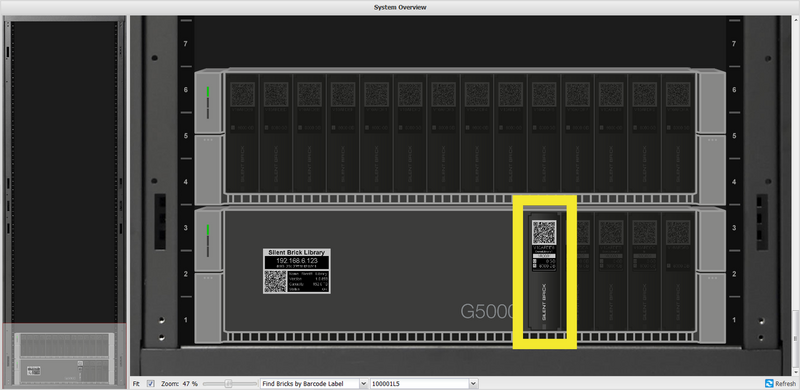

➤ De Brick wordt nu wit gemarkeerd weergegeven.
Om een Brick via een lichtsignaal te vinden, gaat u als volgt te werk:
-
➤ Klik in de navigatiebalk onder de map „System Status” op de term „Overview”.
-
➤ Klik met de rechtermuisknop op een Brick in het hoofdvenster.
-
➤ Er verschijnt een contextmenu.
-
➤ Selecteer de optie „Toggle Brick Beacon”.
-
➤ Het lichtsignaal van de Brick licht op in de configuratie-interface en op de component zelf.
Weergave vernieuwen
Om de weergave van het hoofdvenster te vernieuwen, gaat u als volgt te werk:
-
➤ Klik op de knop „Refresh”.
Statistieken
-

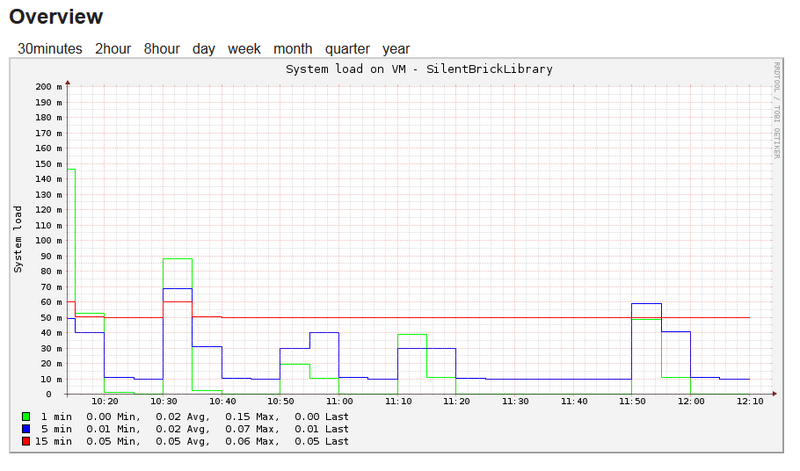

In de sectie „Statistics” vindt u diagrammen met statistische waarden over de volgende gebieden:
-
Systeembelasting,
-
CPU-gebruik,
-
Geheugengebruik,
-
Swap-gebruik,
-
Uptime,
-
Interfacefouten.
Om de tijdas van een diagram in te stellen, gaat u als volgt te werk:
-
➤ Klik op een diagram.
-
➤ Er opent een detailweergave van het diagram.
-
➤ Selecteer de tijdspanne die weergegeven moet worden.
-
➤ Om terug te keren naar het diagramoverzicht, klikt u op de term „Overview”.
Historie
In de sectie „History” vindt u informatie over belangrijke gebeurtenissen, zoals installaties en updates.
Weergave vernieuwen
Om de weergave van het hoofdvenster te vernieuwen, gaat u als volgt te werk:
-
➤ Klik op de knop „Refresh”.
