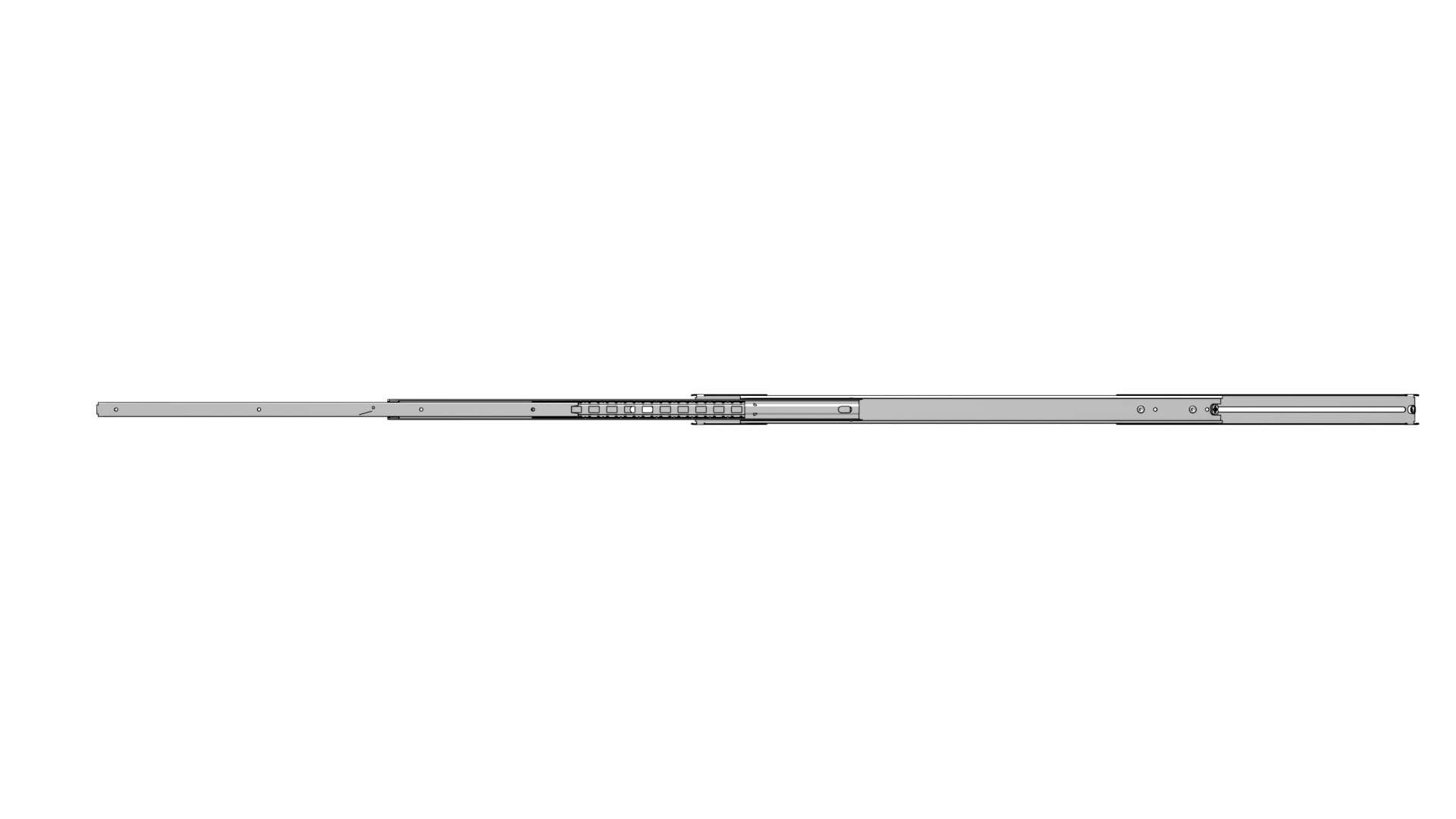

Rackschiene zerlegen
Die Rack-Schienen müssen zuerst in zwei Teile zerlegt werden. Hierzu gehen Sie wie folgt vor:
-
➤ Ziehen Sie die innere Schiene aus der äußeren Schiene, bis der Entriegelungs-Hebel zu sehen ist.
-
➤ Betätigen Sie den Entriegelungs-Hebel um die innere Schiene aus dem Schienensatz herausziehen zu können
Innere Rackschiene am Controller montieren
-
➤ Montieren Sie die innere Schiene mithilfe der beigelegten Schrauben beidseitig am Silent Brick Controller Pro
Äußere Rackschiene im Rack montieren
-
➤ Montieren Sie die äußeren Schienen mithilfe der beigelegten Schrauben im Rack.
-
➤ Beachten Sie, dass die Arretierungs-Bolzen an der Vorderseite des Racks verwendet werden müssen. Diese dienen später der Arretierung des Silent Brick Controller Pro im Rack.

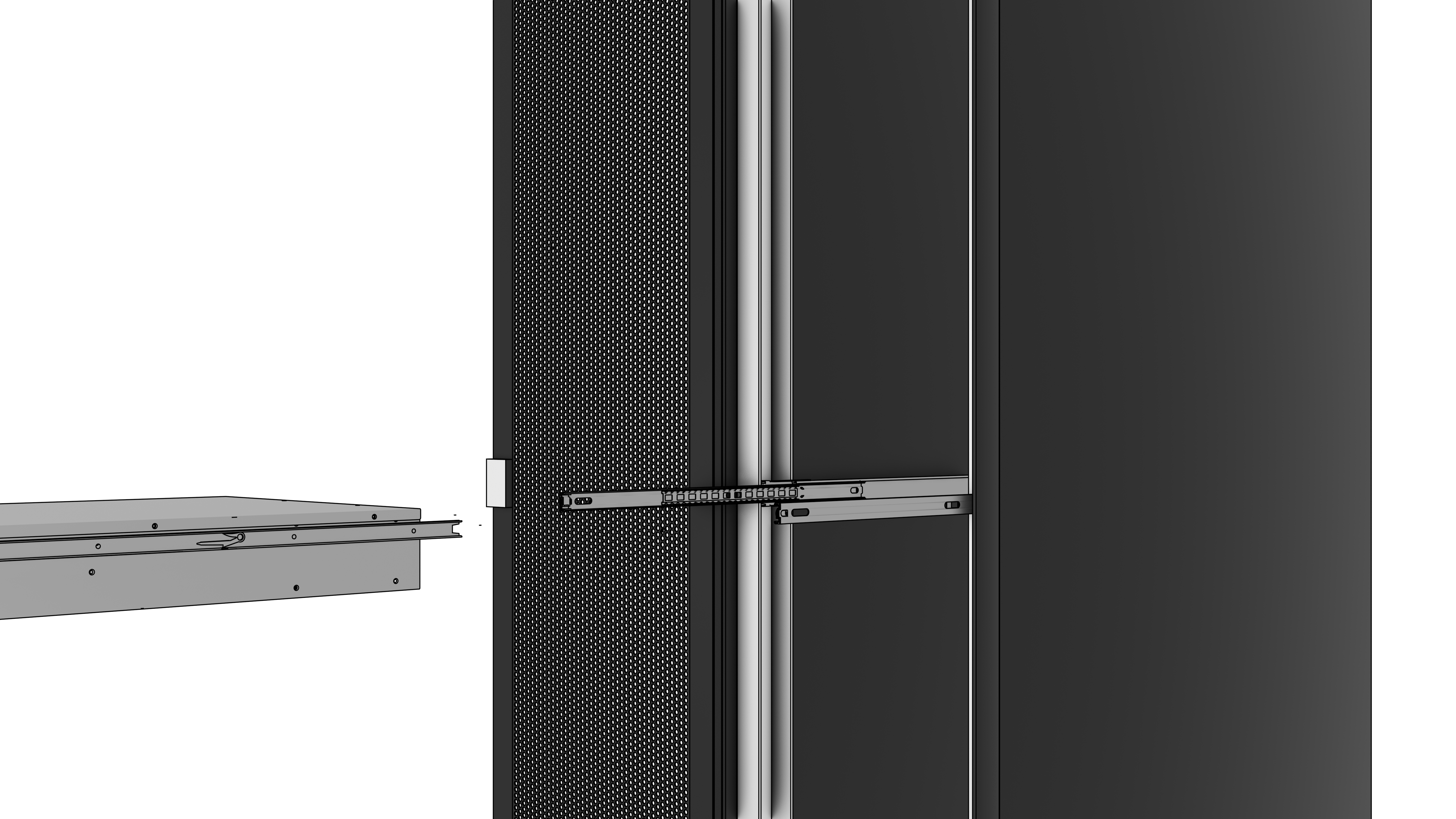

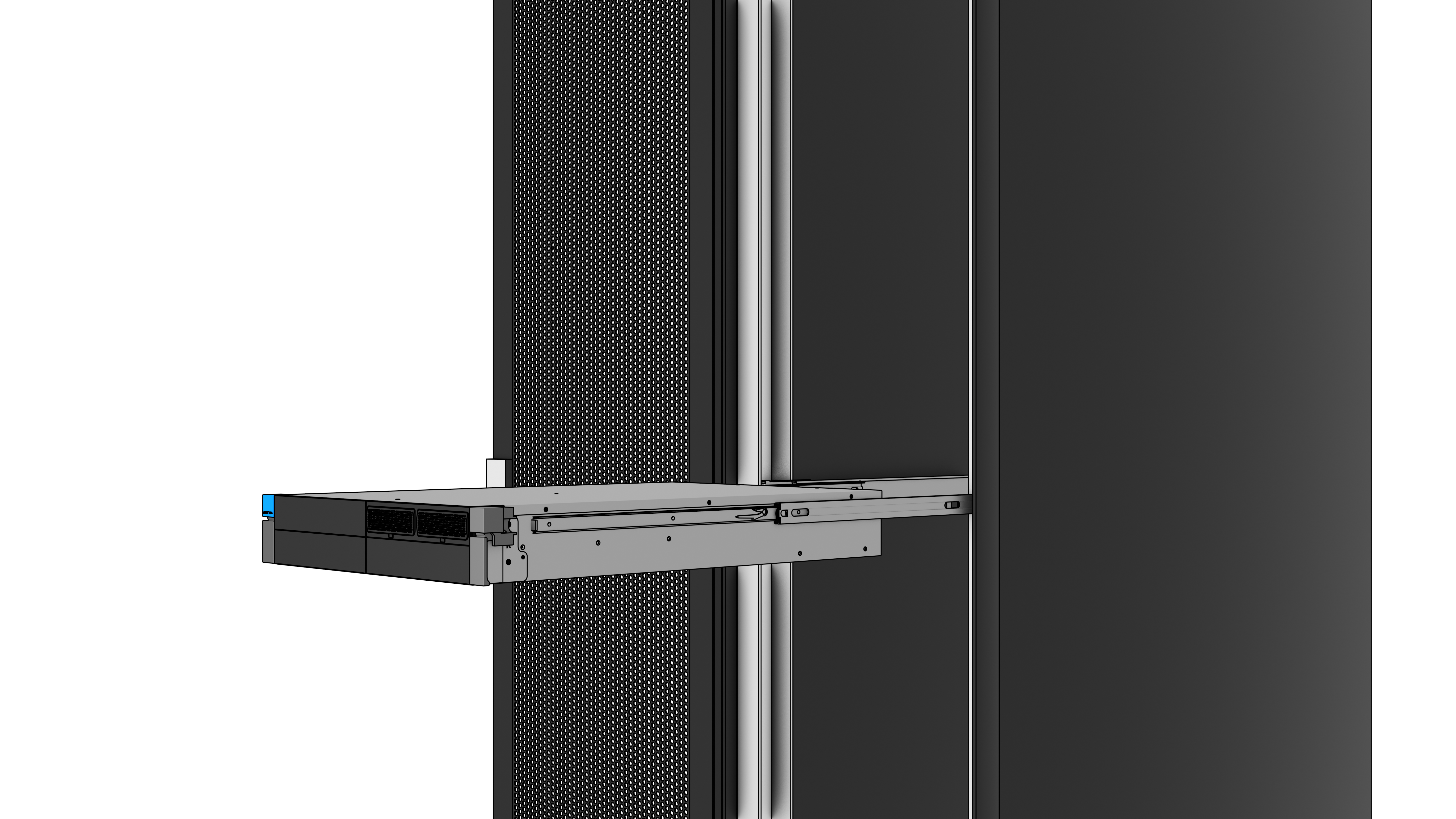

Controller einsetzen
-
➤ Führen Sie nun den Controller mit den seitlich montierten Schienen in die Führung ein.
-
➤ Nach vollständigem Einschieben des Controllers rasten sowohl die Führungsschienen als auch die Verriegelung des Controllers auf dem Arretierungs-Bolzen ein.
